Introductie

De SLIK Corporation heeft uw statief ontworpen als een stevig, robuust en betrouwbaar product dat u vele jarenlang tevreden zal stellen.
Neem even de tijd om deze handleiding aandachtig door te lezen voor gebruik, zodat u optimaal kunt profiteren van de vele fijne functies van uw statief. Bewaar deze handleiding voor het geval u er later nog eens naar wilt verwijzen.

Dit waarschuwingspictogram verwijst naar informatie over belangrijke veiligheidsprocedures ter voorkoming van letsel of schade die kan ontstaan als gevolg van onjuist gebruik van dit product.

Verboden
Dit verbodspictogram verwijst naar informatie over verboden inhoud. Raadpleeg de instructies nauwkeurig om ongelukken te voorkomen.

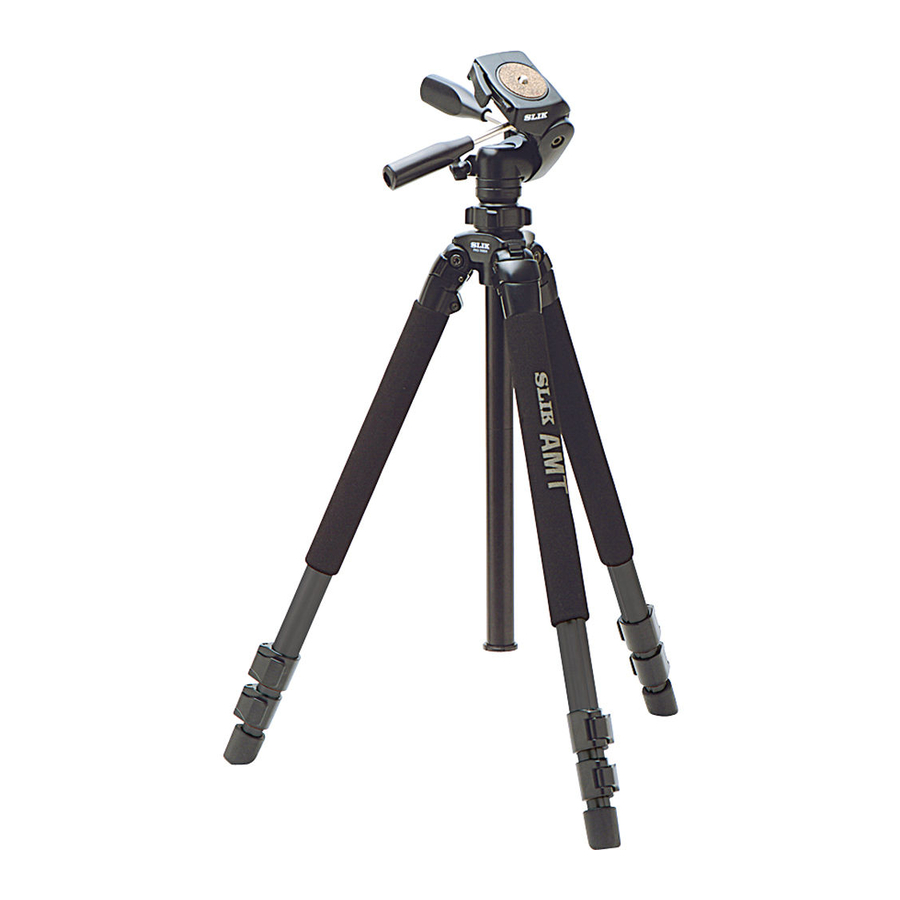

Specificatie

Lengte ingeklapt 760 mm (29 11/12")
Max. werkhoogte 1.900 mm (74 5/6")
Max. verlenging middenkolom 380 mm (14 11/12")
Gewicht 3,53 kg (7lbs 13oz)

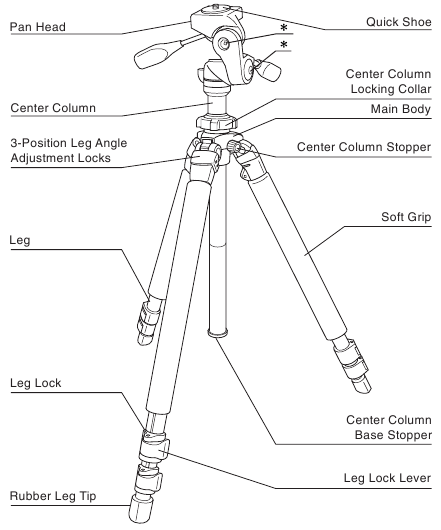

Componenten

De zachte greep is aan slijtage onderhevig en kan niet permanent worden gebruikt. Vervang deze wanneer hij versleten is.

Verboden
De bouten van de Pan Head gemarkeerd met " " mogen niet worden versteld of bediend.

Pan Head

Opties

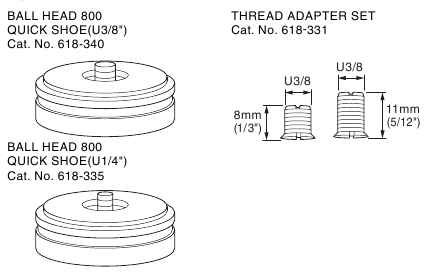

Apparatuur die met dit statief kan worden gebruikt

Verboden
Dit product is ontworpen om apparatuur tot 5 kg te weerstaan. Gebruik geen apparatuur die deze limiet overschrijdt.
Apparatuur met een ongelijke gewichtsverdeling mag niet worden gepand door de Quick Shoe. Een losse bevestigingsschroef kan onopgemerkt blijven en leiden tot een plotselinge, onbedoelde val.

Het statief dragen

Verboden

Het dragen van een statief met een camera erop kan leiden tot onverwachte ongelukken. We raden daarom aan om uw camera te verwijderen wanneer u het statief draagt.

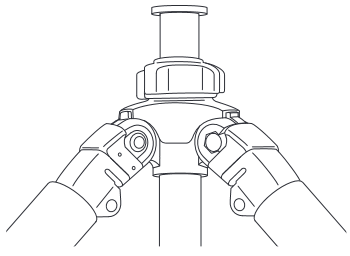

De middenkolom omkeren

Verwijder altijd de Pan Head bij het vervangen van de middenkolom.

Verwijder de middenkolom basisstopper door in de richting van de pijl te draaien.

Draai de middenkolomstopper en de vergrendelingskraag los en trek vervolgens de middenkolom eruit.

Plaats de middenkolom vanaf de onderkant van het hoofdgedeelte en draai de vergrendelingskraag en de middenkolomstopper vast.

Zorg ervoor dat u de basisstopper van de middenkolom opnieuw bevestigt om te voorkomen dat de middenkolom eruit valt. Door de middenkolom om te keren, is het mogelijk om kopieer- en close-upwerk te doen.

Door de middenkolom om te keren, is het mogelijk om kopieer- en close-upwerk te doen.

De bevestigingsschroef van de Pan Head vervangen

De bevestigingsschroef van de Pan Head is omkeerbaar voor zowel grote schroefdraad (U3/8) als kleine schroefdraad (U1/4).

1. Beweeg de plaatbedekking omlaag.
2. Draai de kleine schroef ongeveer drie slagen los met een inbussleutel (2 mm breed).
3. Maak de plaat los zonder de kleine schroef te verwijderen.
4. Draai de bevestigingsschroef van de Pan Head los en trek deze eruit. Schroef hem vervolgens weer in nadat u de boven- en onderkant hebt omgedraaid.
5. Pas de hoogte van de schroef aan op ca. 8 mm boven de plaat en draai vervolgens de kleine schroef vast met een inbussleutel.
6. Plaats de plaatbedekking terug.

De statiefpoten openen

Zorg ervoor dat u alle drie de poten volledig opent om cameratrillingen of onbedoeld omvallen als gevolg van instabiliteit te voorkomen.

Onderhoud van het statief

Breng GEEN vet of olie aan op dit product.
Alleen reinigen met een mild schoonmaakmiddel en een zachte doek.
NIET in de buurt van open vuur gebruiken. Vermijd extreme hitte.

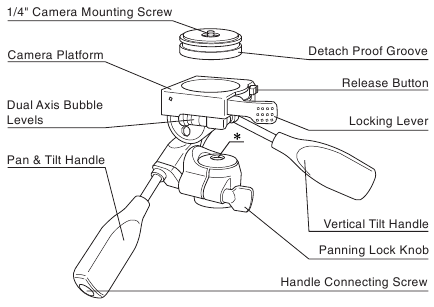

Pan Head Sectie

De handgrepen installeren

Bevestig de twee Pan Handles aan de Pan Head door de kortere handgreep aan de linkerkant en de langere horizontale kantelhandgreep aan de rechterkant te plaatsen. Niet omkeren.

De camera bevestigen

Verwijder de Quick Shoe door de vergrendelingshendel te openen en vervolgens op de ontgrendelingsknop (Release Button) te drukken.

Schroef de Quick Shoe op de camera en plaats deze terug in het cameraplatform. Draai uw Quick Shoe NIET te strak aan.

De Quick Shoe gebruiken

Correct geïnstalleerd hoort u een "klik" ("click") en de Quick Shoe draait 360°.

Zet de Quick Shoe in een gewenste positie vast door de vergrendelingshendel (Locking Lever) te sluiten.

De stevigheid van de vergrendelingshendel aanpassen

Na langdurig gebruik moet u mogelijk het hendelvergrendelingsmechanisme opnieuw aandraaien via het venster aan de onderkant van de Pan Head. Eerst moet u de borgpen losdraaien met een gewone inbussleutel (1,5 mm). We raden u aan dit onderdeel niet te manipuleren totdat het noodzakelijk is.

De Pan Head gebruiken

Draai de Pan & Tilt Handle los en de kop kantelt heen en weer.

Draai de Panning Lock Knob los en de kop draait in horizontale richting.

Draai de Vertical Tilt Handle los en het niveau kan worden aangepast.

Bellenblaas niveaus

Er zijn twee waterpassen ingebouwd voor verticale en horizontale positionering.

Veiligheidsmaatregelen tijdens het werken met een camera

De camera kan plotseling vallen wanneer de vergrendelingshendel (Locking Lever) wordt losgemaakt, wat schade en letsel kan veroorzaken. Houd de camera altijd vast tijdens een dergelijke handeling.

Wees voorzichtig bij het losdraaien van de Pan & Tilt Handle of de Vertical Tilt Handle en houd de handgreep stevig vast totdat de Pan Head is vergrendeld.

De Pan Head van de middenkolom verwijderen

Vervang via de volgende methode om andere koppen of accessoires aan deze poot te bevestigen. Zet de middenkolom van de poten stevig vast met zowel de vergrendelingskraag van de middenkolom (Center Column Locking Collar) als de stopper van de middenkolom (Center Column Stopper). Draai vervolgens de Panning Lock Knob van de kop stevig vast. De Pan & Tilt Handle en de Vertical Tilt Handle worden vastgepakt en vervolgens wordt de kop met kracht tegen de klok in gedraaid. De kop komt nu los.

De Pan Head bevestigen

Verboden

Plaats de nieuwe kop of accessoire op de schroefdraad van het statief en draai met de klok mee totdat deze tot stilstand komt. Draai de Panning Lock Knob vast en draai iets verder met de klok mee. Bevestig de camera niet rechtstreeks op de schroefdraad van de middenkolom. Dit kan zowel de camera als het statief beschadigen.

Gebruik de optionele adapter voor kleine schroefdraad bij het bevestigen van de Pan Head op een statief met een kleine schroefdraad (U1/4).

Statiefsectie

In drie standen verstelbare poten

Om de hoek van elke poot te wijzigen, sluit u de poot iets en trekt u vervolgens de vergrendeling voor de poothoek (Leg Angle Adjustment Lock) eruit. Er is keuze uit twee andere hoekposities.

Nadat u de gewenste poothoek hebt gekozen, duwt u de Adjustment Lock stevig naar binnen.

De statiefpoten verlengen

Klap de beenvergrendelingshendel (Leg Lock Lever) omhoog om een van de afzonderlijke beensecties te verlengen of in te korten tot de gewenste lengte en druk de beenvergrendelingshendel gelijk met het been om te vergrendelen.

Hoe opnamen vanuit een lage positie te maken

U kunt een lagere hoogte bereiken.

Verwijder de Center Column Base Stopper en verwijder vervolgens het onderste deel van de middenkolom. Plaats de Center Column Base Stopper op het bovenste deel van de middenkolom.

De middenkolom gebruiken

Houd de Pan Head met één hand vast en draai met de andere hand de middenkolomstopper (Center Column Stopper) en de vergrendelingskraag van de middenkolom (Center Column Locking Collar) los. Breng de Pan Head omhoog of omlaag naar de gewenste hoogte en draai, terwijl u de Pan Head vasthoudt, de vergrendelingskraag en de stopper vast.

U kunt uw hand bezeren door een plotselinge val als u de Pan Head loslaat voordat u de kraag vergrendelt. Draai de vergrendelingskraag met uw vingers aan de zijkant van de kraag.

Om onnodige cameratrillingen te voorkomen, probeert u de hoogte van de middenkolom tot een minimum te beperken. Gebruik ook eerst de grotere poten bij het verlengen van de poten.
