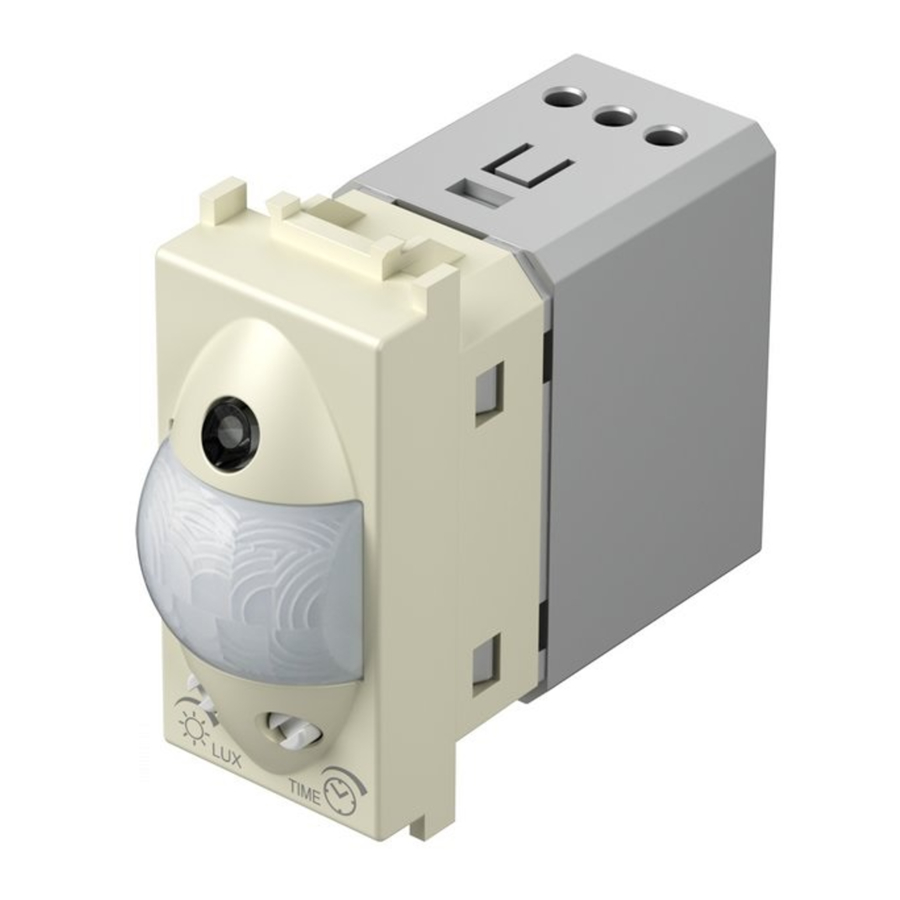

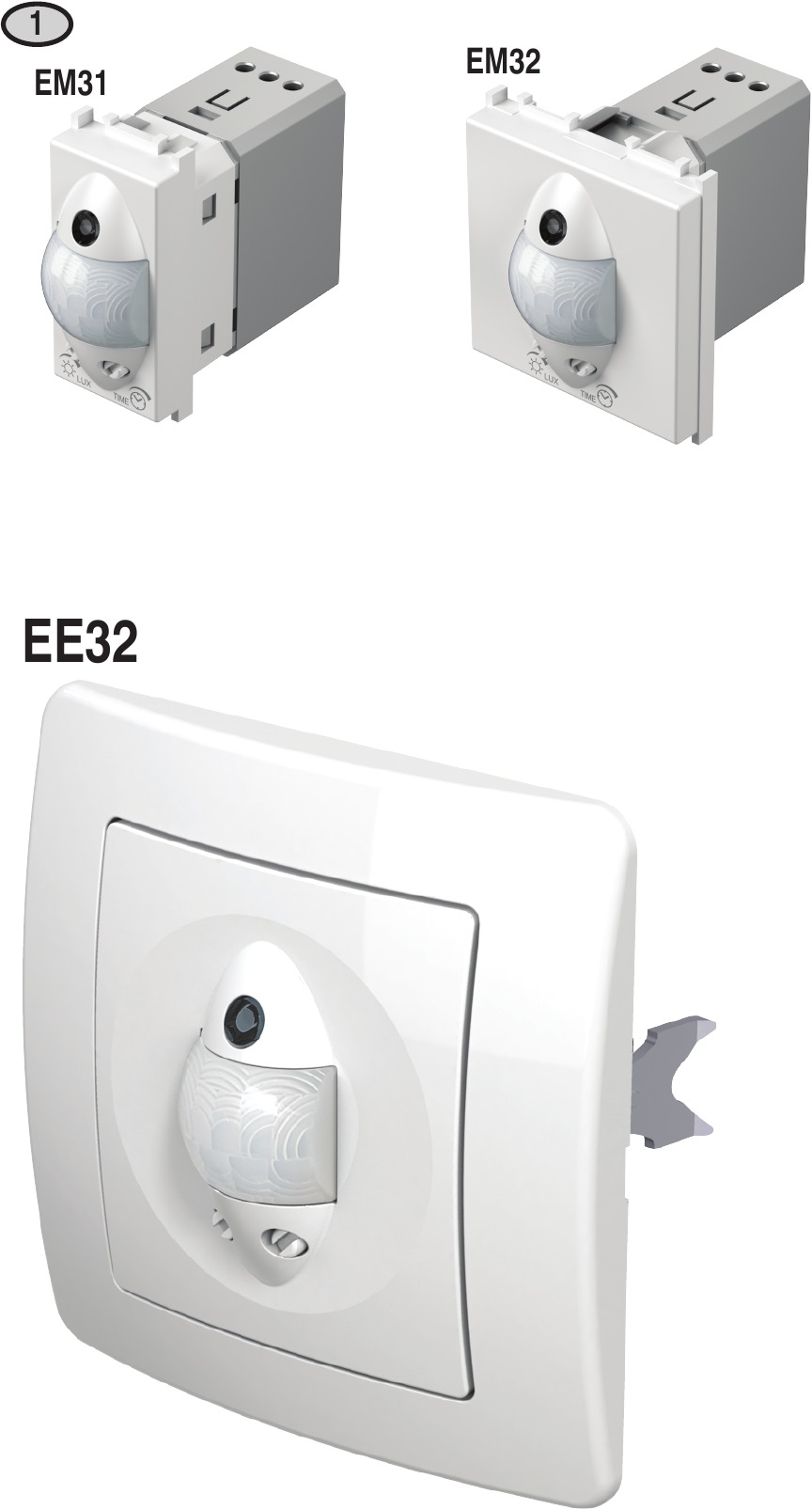

TEM EM31, EM32, EE32 Handleiding

TECHNISCHE KENMERKEN VAN DE SCHAKELAAR

Passieve infrarood bewegingsmelder met een detectiehoek van 110° voor thuisgebruik – inbouw installatie

De inbouw passieve IR bewegingsmelder (PIR) voor binnenruimtes is een volledig automatisch systeem voor het regelen van de verlichtingsinstallatie (zie de tabel met technische details voor de mogelijkheid om het vermogen van het systeem aan te passen).

In de nacht en in donkere ruimtes schakelt de bewegingsmelder de aangesloten verlichtingsinstallatie onmiddellijk in bij het detecteren van beweging in het detectiegebied. Overdag en in ruimtes met voldoende natuurlijk licht, maakt de lichtsensor het mogelijk om elektrische energie te besparen. Door in te werken op de lichtregelaar (LUX), wordt het helderheidsniveau bepaald waarop de verlichtingsinstallatie moet inschakelen. De instelbare timer (TIME) wordt gebruikt om te bepalen hoe lang de verlichting moet branden.

Een belangrijk kenmerk van de passieve IR detector is de mogelijkheid van slimme besturing van het "zero crossing" relais dat de laadsnelheid optimaliseert en de levensduur van het relais verlengt.

TECHNISCHE DETAILS

• Voedingsspanning: 230 V~ ±10% 50 Hz
• Relais: 5 A / 250 V~ uitgang voor beperkte stroom met hoge weerstand voor nulpuntsovergang

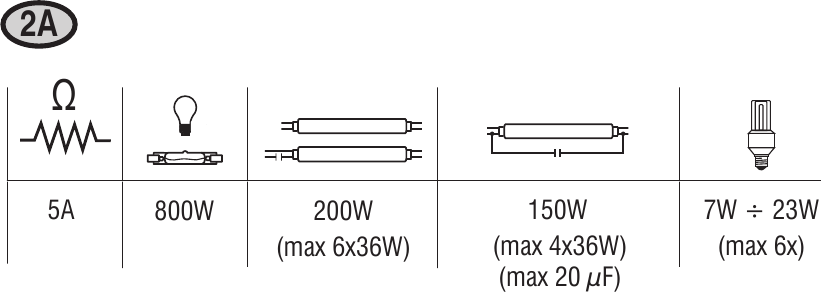

• Maximaal instelbaar systeemvermogen: zie afbeelding 2A
• Beschermingsklasse: IP40
• Doorsnede van draden aan de contactklem: 0.75 - 2.5 mm
• Detectiehoek: tot 110° bij 20°C
• Detectiegebied: ongeveer 8 m bij 20°C
• Instelbaarheid van duur: van ongeveer 5 seconden tot 12 minuten
• Instelbaarheid van helderheid: van ongeveer 5 tot 200 LUX
• Opwarmtijd (bij eerste activering of na een heraansluiting na een stroomstoring): ~1 minuut
• Functies geactiveerd met de schakelaar: OFF/AUTOMATIC/MANUAL TURN-OFF (UIT/AUTOMATISCH/HANDMATIG UITSCHAKELEN)
• Bedrijfstemperatuur: van 0°C tot +40°C
• Opslagtemperatuur: van -10°C tot +60°C

WAARSCHUWINGEN MET BETREKKING TOT INSTALLATIE

Het installeren en aansluiten van de apparaten op de stroomvoorziening mag alleen worden uitgevoerd door technisch gekwalificeerd personeel in overeenstemming met de bestaande technische voorschriften en de toepasselijke wetgeving.

• Controleer of de belasting van de verlichting die zal worden aangesloten de waarde overschrijdt die is gespecificeerd in de technische details.
• De detector is alleen geschikt voor installatie in binnenruimtes.
• Installeer het op minstens 1 meter van de lichtbron die het regelt (bijv. een lamp) en installeer de PIR sensor niet in de richting van direct zonlicht.

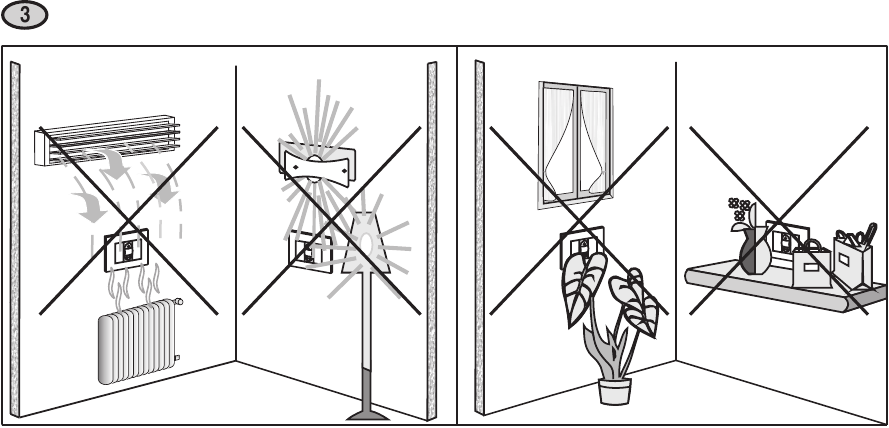

• Installeer de detector niet in de richting van reflecterende oppervlakken of de richting van openingen voor verwarmingssystemen, airconditioningapparaten of andere apparaten die plotselinge temperatuurveranderingen veroorzaken, omdat dit ongewenste activering van de detector kan veroorzaken.
• Plaats geen barrières (bloempotten, boeken, ingelijste foto's, een radio, enz.) tussen de detector en het gebied dat door de sensor wordt gedekt.
• De detector is niet geschikt voor aansluiting op anti-inbraak apparaten, omdat het niet de geschikte anti-sabotage fittingen heeft.
• Installeer de detector niet samen met andere ingebouwde apparaten als deze oververhitting kunnen veroorzaken.

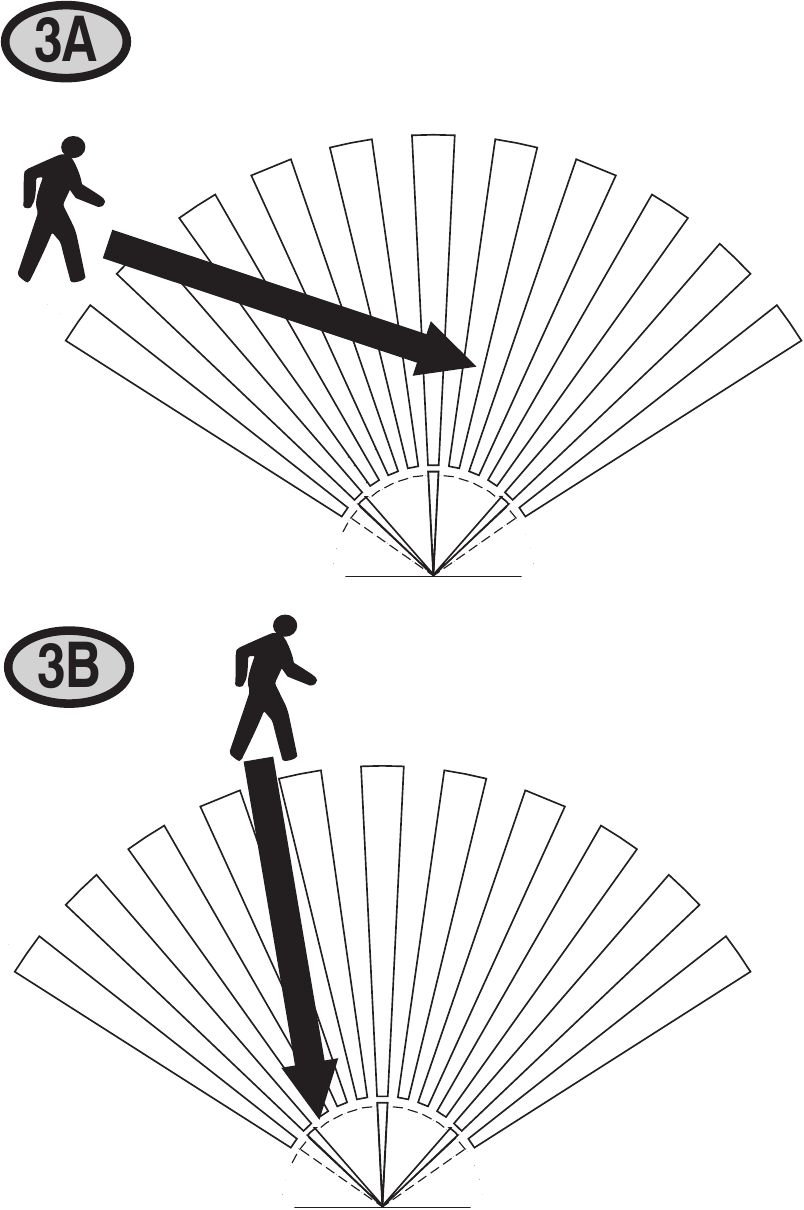

• Houd er voor de installatie rekening mee dat de detector gevoeliger is voor beweging binnen het detectiegebied (afbeelding 3A) en minder gevoelig voor beweging in de richting van de detector (afbeelding 3B).

Wij adviseren u om deze installatie- en bedieningsinstructies zorgvuldig te lezen en bij de hand te houden als handleiding. De fabrikant behoudt zich het recht voor om alle vereiste technische en structurele wijzigingen door te voeren zonder de verplichting om voorafgaande kennisgeving te geven.

INSTALLATIE-INSTRUCTIES

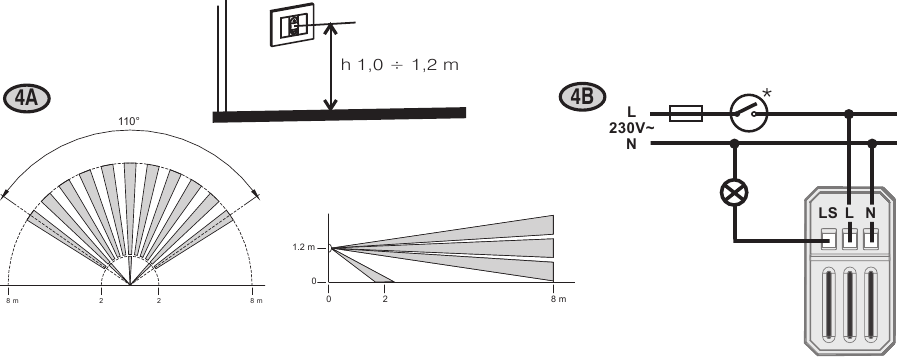

Houd voor de installatie rekening met de juiste hoogte voor installatie en het dekkingsgebied zoals weergegeven in afbeelding 4A.

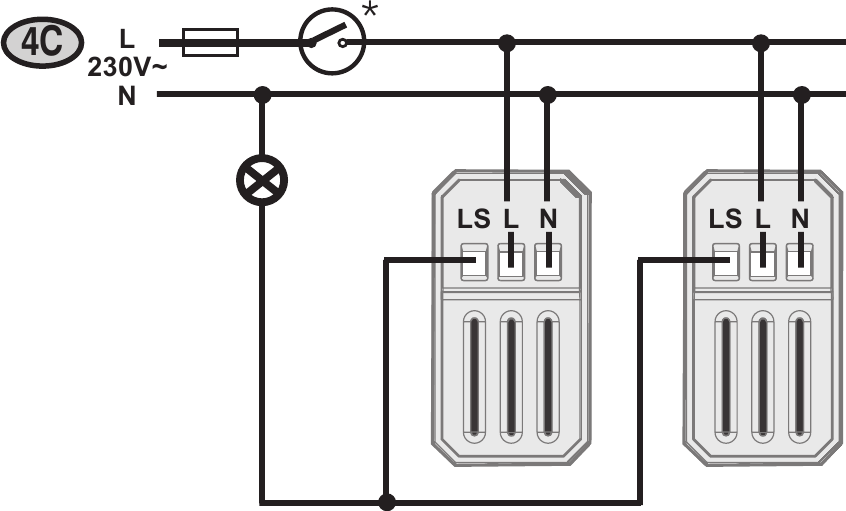

• Sluit de detector aan zoals weergegeven in de basis elektrische schema's (afbeeldingen 4B en 4C). Het voedingscircuit van het apparaat moet worden beschermd met een overspanningsbeveiliging in geval van overbelasting (of met een automatische schakelaar met nominale waarde van de elektrische stroom die niet hoger is dan 10 A).

Als u ook de handmatige uitschakelmodus wilt gebruiken, moet een muurschakelaar voor de detector worden geïnstalleerd zoals weergegeven in afbeeldingen 4B en 4C – (*).

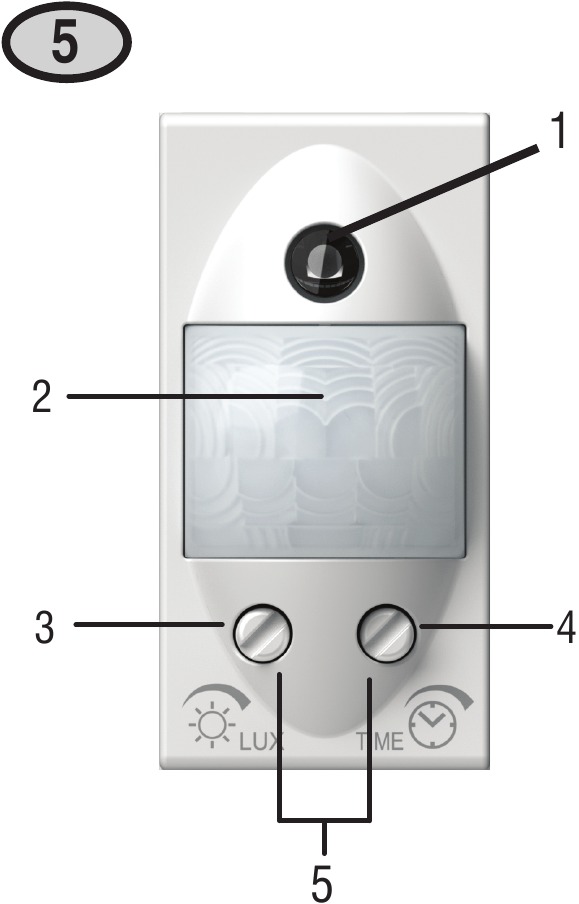

VOORKANT VAN DE SCHAKELAAR

1. LED die de relaisstatus aangeeft:
   • knipperend = de schakelaar is aan het opwarmen of werkt in de handmatige uitschakelmodus
   • constant aan = de schakelaar staat in de automatische modus
2. Lens
3. Regeling van de LUX helderheidsdrempel
4. Regeling van duur
5. Testpositie

INSTALLATIE (testen en kalibreren van het apparaat)

Na het correct installeren van de detector:

• Draai de helderheidsregelaar (LUX) voorzichtig met de klok mee totdat deze stopt. Draai de duurregelaar (TIME) tegen de klok in totdat deze stopt (TEST positie – zie afbeelding 5, positie 5).
• Schakel de stroomvoorziening in, bijvoorbeeld op de muurschakelaar.
• Het aangesloten apparaat (bijv. een lamp) gaat aan in ongeveer 60 seconden (opwarmtijd) en gaat dan automatisch uit.
• Loop in het detectiegebied: het licht gaat aan wanneer u beweegt en gaat met een vertraging uit wanneer u stilstaat.

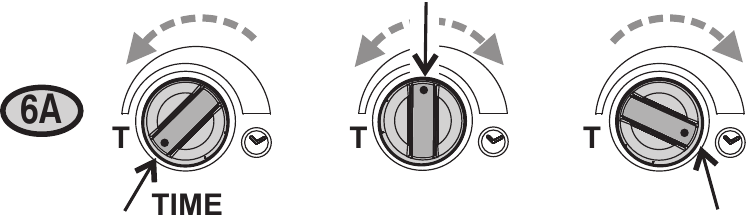

HET INSTELLEN VAN DE LICHTDUUR (tijd)

• De ingestelde duur (TIME) bepaalt hoe lang het licht aan moet blijven na het detecteren van beweging. Draai de TIME regelaar met de klok mee als u de tijd van de lichtduur wilt verlengen (tot ongeveer 12 minuten) of tegen de klok in als u de tijd van de lichtduur wilt verkorten (tot ongeveer 5 seconden).

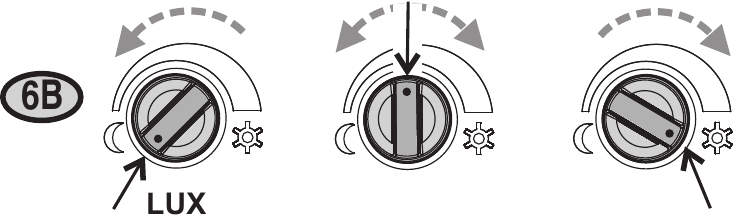

HET INSTELLEN VAN DE HELDERHEID (Lux)

• LUX regeling, die het niveau van helderheid bepaalt waarop de verlichtingsinstallatie aangaat bij het detecteren van beweging, kan worden ingesteld onder AUTOMATISCHE BEDIENING. Om de tijd van werking in te stellen, draait u de LUX regelaar tegen de klok in totdat deze stopt (het maansymbool). Zo is de bewegingsmelder inactief tijdens daglicht. Voor de schemering, namelijk het moment dat het het niveau van helderheid bereikt waarop u wilt dat de verlichting aangaat, draait u de LUX regelaar langzaam tegen de klok in totdat het licht aangaat.

WERKINGSMODI

AUTOMATISCHE BEDIENING

Wanneer de detector beweging detecteert, gaat het licht waarop het is aangesloten automatisch aan als het helderheidsniveau in de kamer lager is dan het helderheidsniveau dat is ingesteld op de LUX regelaar; het blijft aan voor de duur die is ingesteld met de TIME duurregelaar.

Opmerking: de regelaar werkt volgens het "re-trigger" principe, namelijk als tijdens de tijd dat het is geactiveerd de PIR sensor opnieuw beweging detecteert, de tijd van de duur opnieuw wordt ingesteld en opnieuw begint af te tellen vanaf de ingestelde duur. Als u uw bewegingsmelder aansluit op de muurschakelaar, kunt u eenvoudig HANDMATIG UITSCHAKELEN (MANUAL TURN-OFF) selecteren of opnieuw AUTOMATISCHE BEDIENING (AUTOMATIC OPERATION) selecteren.

HANDMATIG UITSCHAKELEN

Als u wilt dat het licht dat is aangesloten op de detector onafhankelijk van beweging werkt, kan de automatische bediening worden uitgeschakeld: schakel de muurschakelaar twee keer uit en weer in binnen een interval van 4 seconden (het tijdsinterval tussen het uitschakelen en weer inschakelen van de schakelaar moet tussen 0.5 en 2 seconden liggen).

Wanneer de HANDMATIG UITSCHAKELEN (MANUAL TURN-OFF) functie actief is, blijft het licht bijna 6 uur branden, zelfs als de sensor geen beweging detecteert. Als de functie is uitgeschakeld, keert de lichtregeling terug naar automatische bediening.

Gebruikers kunnen de werking modus van de bewegingsmelder opnieuw instellen op automatisch (voordat de 6 uur zijn verstreken) door de muurschakelaar ongeveer 2 seconden uit te schakelen en weer in te schakelen.

VERWIJDERING AAN HET EINDE VAN DE LEVENSDUUR

Het product mag niet samen met het huishoudelijk afval worden weggegooid. Integendeel, het moet naar een geschikte afvalstortplaats worden gebracht die bedoeld is voor het recyclen van elektrische en elektronische apparaten, zoals:

• het verkooppunt waar u het product hebt gekocht dat vergelijkbaar is met het product dat u probeert weg te gooien;
• lokale afvalinzamelingslocaties (centra voor afvalinzameling, lokale recyclingcentra, enz.).

Door ervoor te zorgen dat het product op de juiste manier is afgevoerd, voorkomt u negatieve gevolgen voor het milieu en de gezondheid die onjuiste verwijdering van het product zou kunnen veroorzaken.

Door de materialen te recyclen, maakt u het behoud van natuurlijke hulpbronnen mogelijk. Neem voor gedetailleerde informatie over het recyclen van dit product contact op met uw lokale service of een lokaal bedrijf voor het ophalen van huishoudelijk afval of de winkel waar het product is gekocht.
