ENERMAX ETS-T50 Handleiding

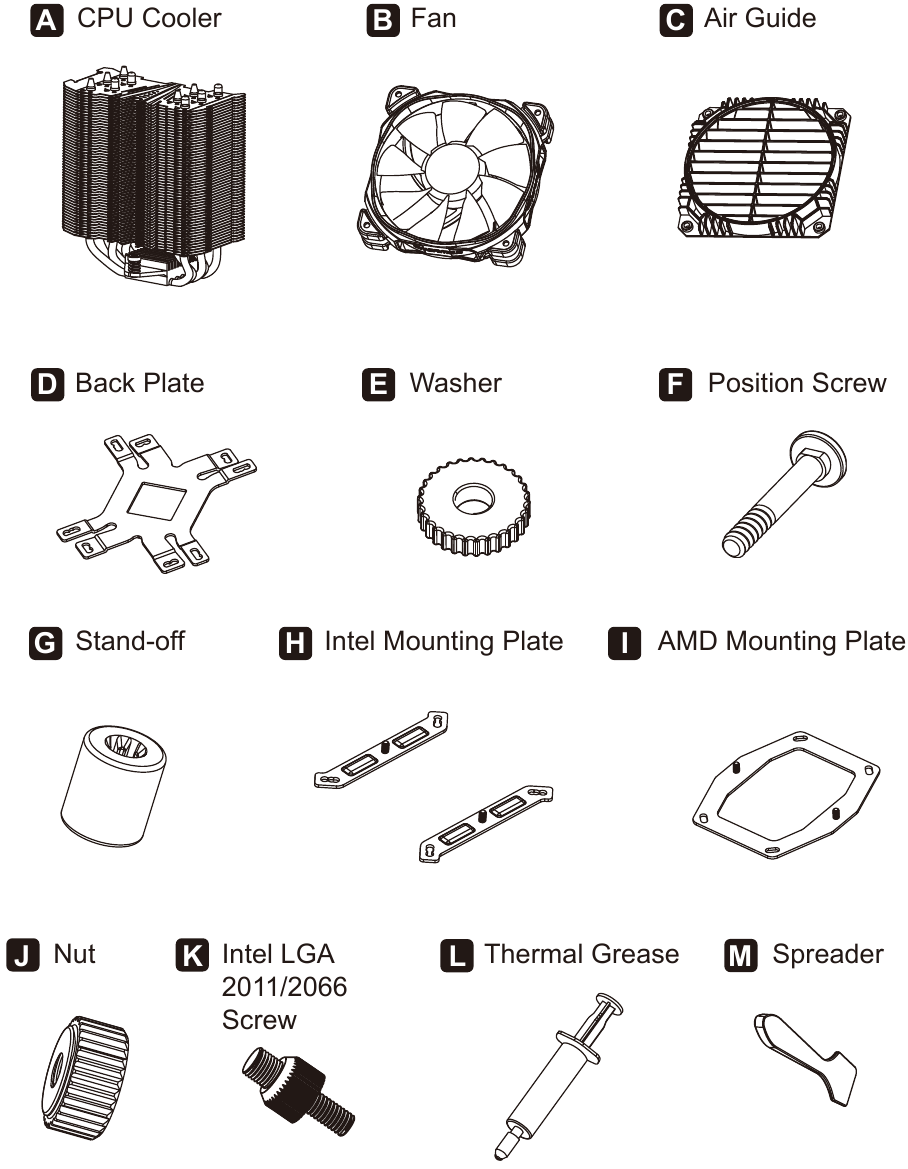

Onderdelenlijst

Installatie

• Stap 1.1
  * Intel LGA775/115X/1366 E

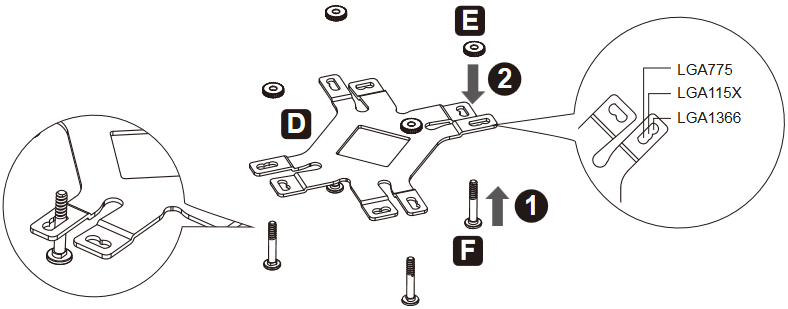

  Plaats de positieschroeven in de juiste gaten op de achterplaat. Gebruik vervolgens de ringen om de positieschroeven vast te zetten. Als uw CPU-platform Intel LGA2011 / 2066 is, ga dan naar stap 2

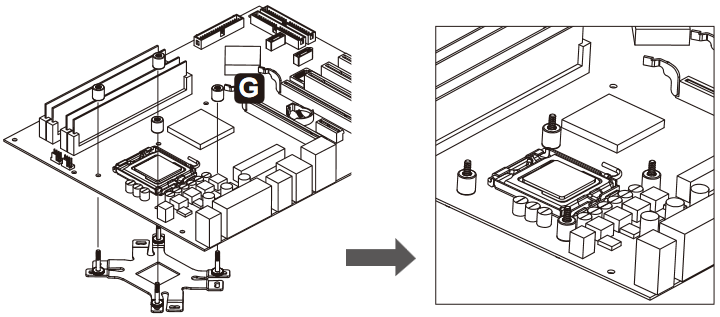

• Stap 1.2
  * Intel LGA775/115X/1366 installatie

  Installeer de achterplaat op de achterkant van het moederbord. Plaats de afstandhouders in de schroeven van de achterplaat.
• Stap 1.3
  * Intel LGA775/115X/1366 installatie

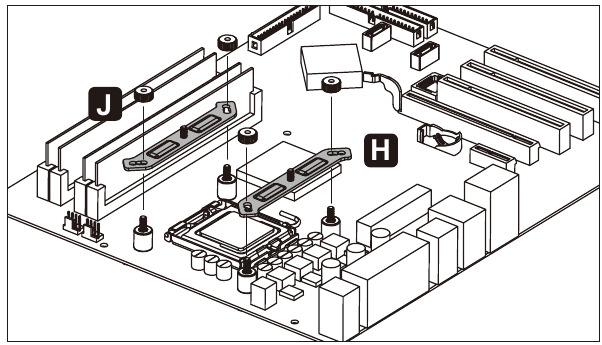

  Installeer de montageplaten op de positieschroeven en draai de moeren vast.

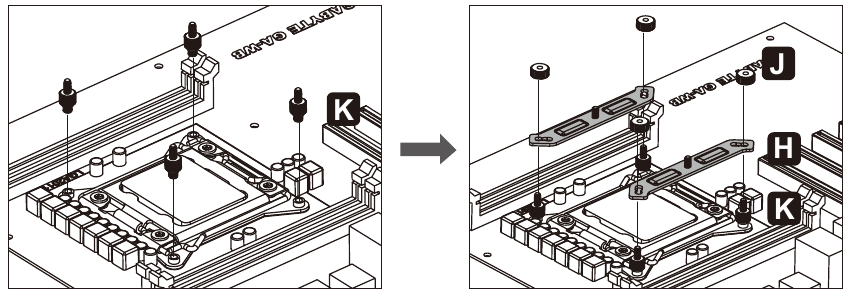

• Stap 2
  * Intel LGA 2011/ 2066 installatie

  Bevestig de Intel LGA 2011 / 2066-schroeven aan het moederbord. Installeer de montageplaten op de positieschroeven en draai de moeren vast.
• Stap 3.1
  * AMD installatie

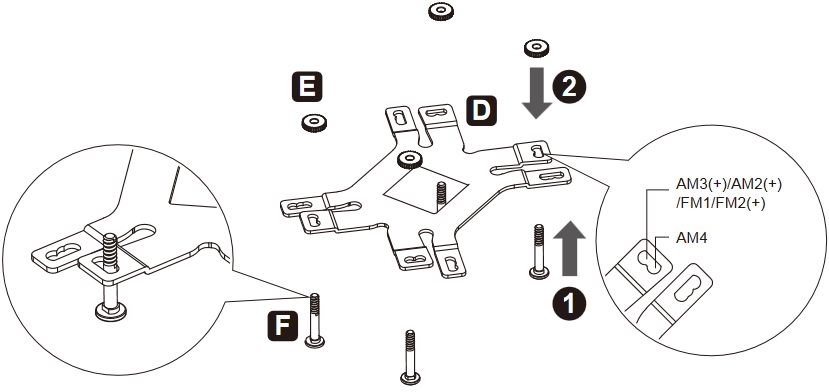

  Plaats de positieschroeven in de juiste gaten op de achterplaat. Gebruik vervolgens de ringen om de positieschroeven vast te zetten.

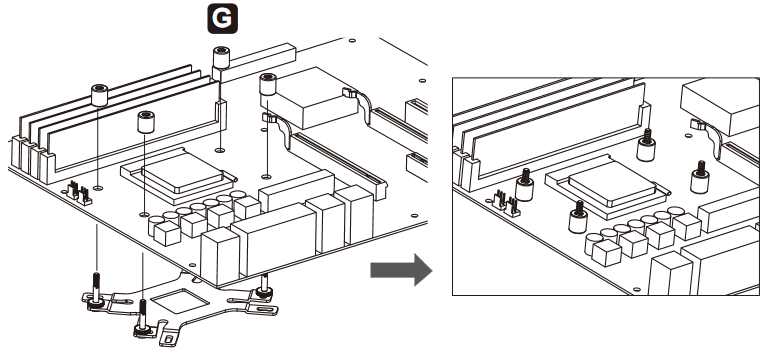

• Stap 3.2
  * AMD installatie

  Installeer de achterplaat op de achterkant van het moederbord. Plaats de afstandhouders in de schroeven van de achterplaat.

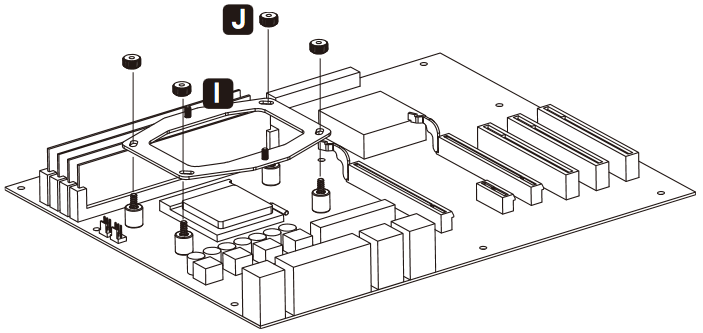

• Stap 3.3
  * AMD installatie

  Installeer de AMD-montageplaten op de positieschroeven en draai de moeren vast.
• Stap 4

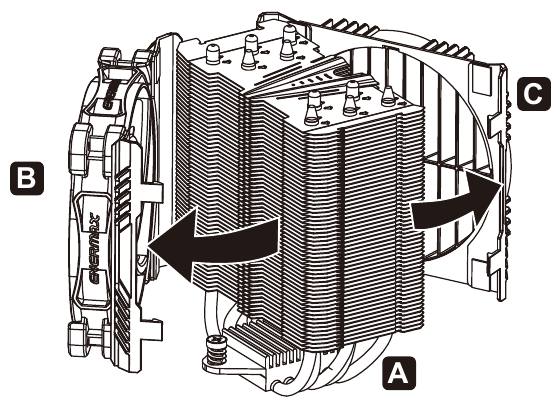

  Verwijder de ventilator en de luchtgeleider voordat u de koeler installeert.
• Stap 5

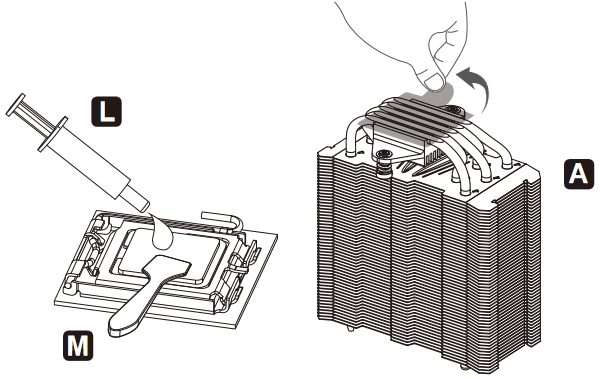

  Breng het thermische vet gelijkmatig aan op het CPU-oppervlak met de spreider. Verwijder de beschermfolie van de koelerbasis.

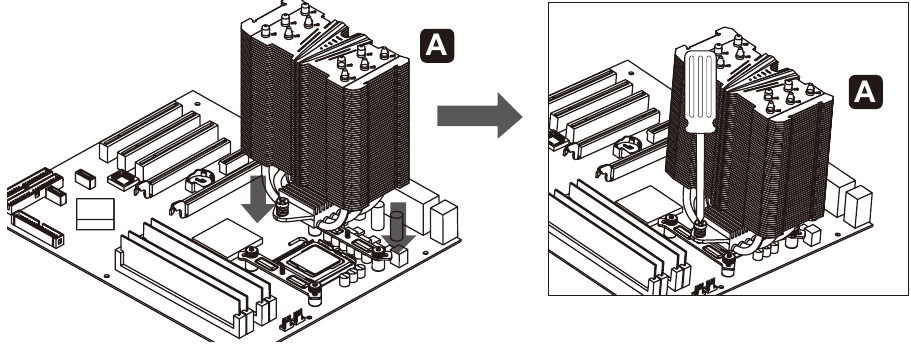

• Stap 6

  Plaats de koeler op de CPU en draai de veerschroeven op de basis vast.
• Stap 7

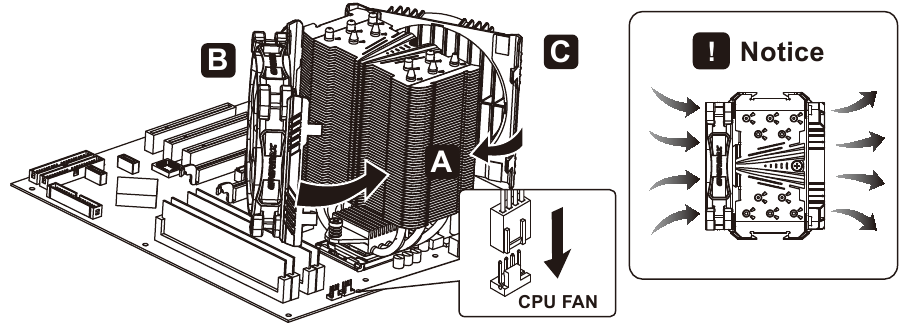

  Bevestig de ventilator en de luchtgeleider aan de koeler. Sluit de 4-pins ventilatorconnector aan op de CPU-ventilatorvoedingsaansluiting op het moederbord.
  De installatie van de ventilator en de luchtgeleider zoals afgebeeld geeft de beste koelluchtstroom.

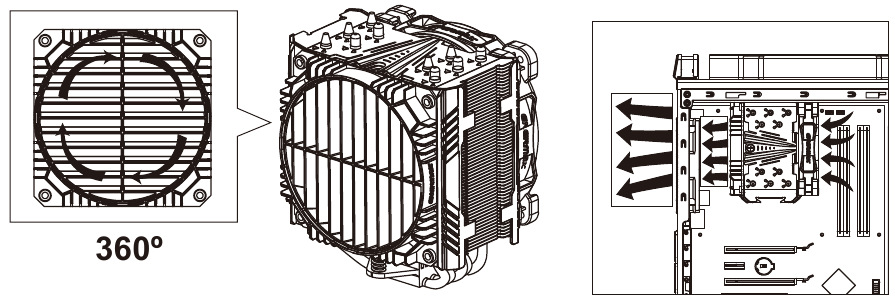

Aanvulling –Luchtgeleider

Draai het rooster van de luchtgeleider om de gewenste richting van de luchtstroom aan te passen.

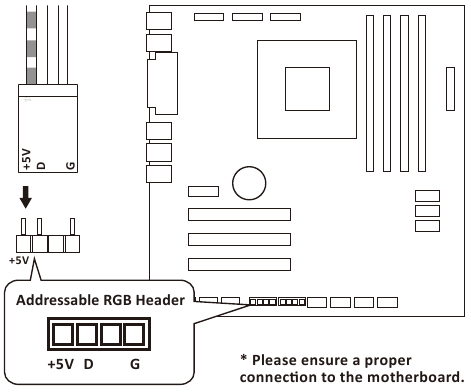

Moederbord Sync

Sluit de synchronisatiekabel aan op een ondersteund moederbord met ARGB-header.
