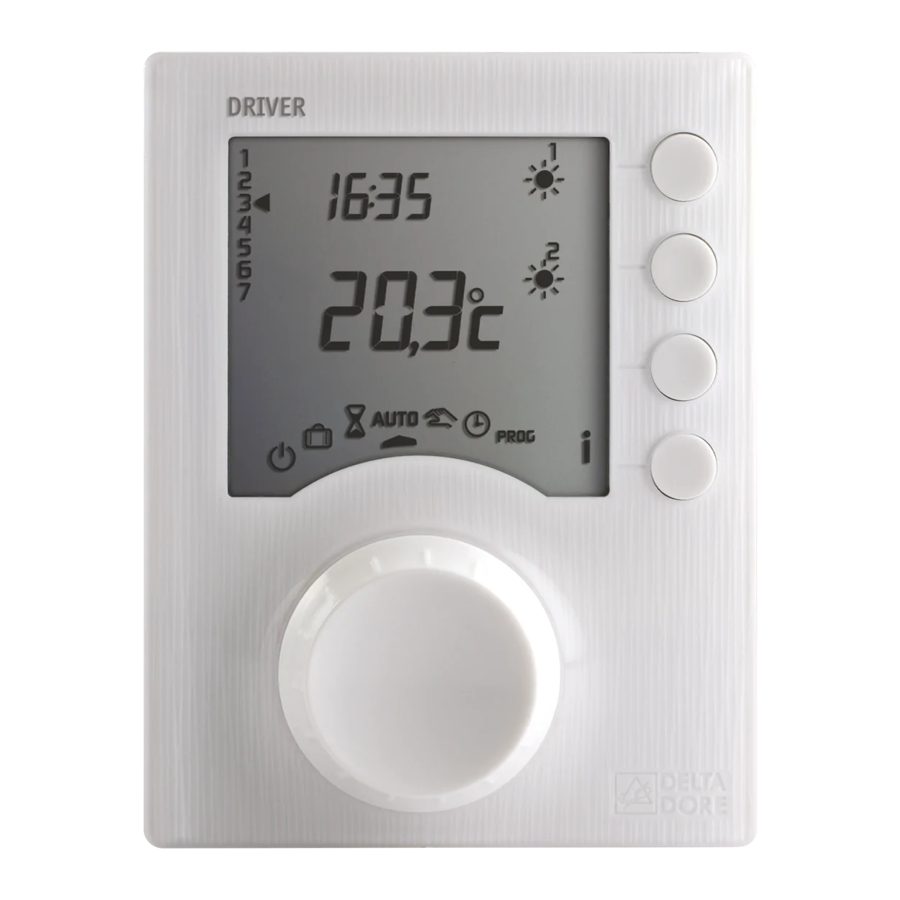

DELTA DORE DRIVER 620, DRIVER 610 Installatiehandleiding
Inleiding
- Lees deze instructies zorgvuldig door voordat u met de installatie begint.
- Het apparaat moet worden geïnstalleerd in overeenstemming met de geldende normen.
- Schakel altijd de netspanning uit voordat u het apparaat installeert of onderhoudt.
- Probeer het apparaat niet zelf te repareren; er is een after-sales service beschikbaar.
- Controleer of de bevestigingen geschikt zijn voor het oppervlak waarop het apparaat wordt bevestigd (gipsplaat, baksteen, enz.).
- De verstrekte diagrammen zijn vereenvoudigd voor meer duidelijkheid. Beschermingen en andere accessoires die volgens de normen vereist zijn, worden niet afgebeeld. De norm NF C15-100 en goede praktijken moeten worden nageleefd. Aangesloten of nabijgelegen apparaten mogen geen overmatige storing veroorzaken (richtlijn 2004/108/EG).
Vanwege wijzigingen in normen en apparatuur zijn de kenmerken die in de tekst en de illustraties van dit document worden gegeven niet bindend, tenzij bevestigd door onze diensten.
Technische kenmerken
- 230 V, 50 Hz voeding, ±10%
- Verbruik: 2 VA
- Klasse II isolatie
- 1 of 2 stuurdraden uitgang 0,1A / 230V
- Klok backup in geval van stroomuitval: 2 uur (per condensator)
- Afmetingen: BxHxD = 80 x 103 x 16 mm
- Beschermingsgraad: IP 30
- Installatie in een omgeving met normale vervuilingsniveaus
- Opslagtemperatuur: -10°C tot +70°C
- Bedrijfstemperatuur: 0°C tot +40°C

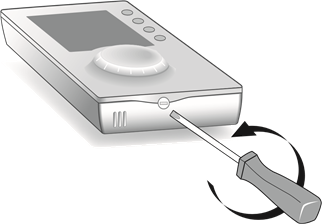

Montage van de ruimteenheid
De ruimteenheid moet op een hoogte van ongeveer 1,5 m worden geïnstalleerd, zodat deze gemakkelijk te gebruiken is. Om de unit aan de muur te bevestigen, moet u deze van de basis scheiden. Ontgrendel hiervoor de behuizing.

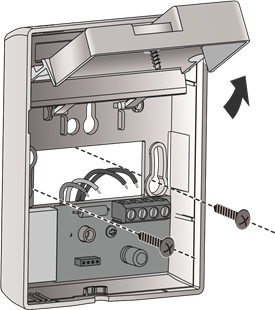

Schroef de afdekking van de aansluitdoos los en til deze zo hoog mogelijk op om deze te blokkeren, plaats vervolgens de basis op de muur en leid de draden door het gat in de afdekking. Zet de basis vast met geschikte schroeven en pluggen of monteer op een inbouwdoos (afstand tussen de centra 60 mm).
Sluit de stuur draden aan. Sluit de doos en draai de schroef van de afdekking van de aansluitdoos vast.

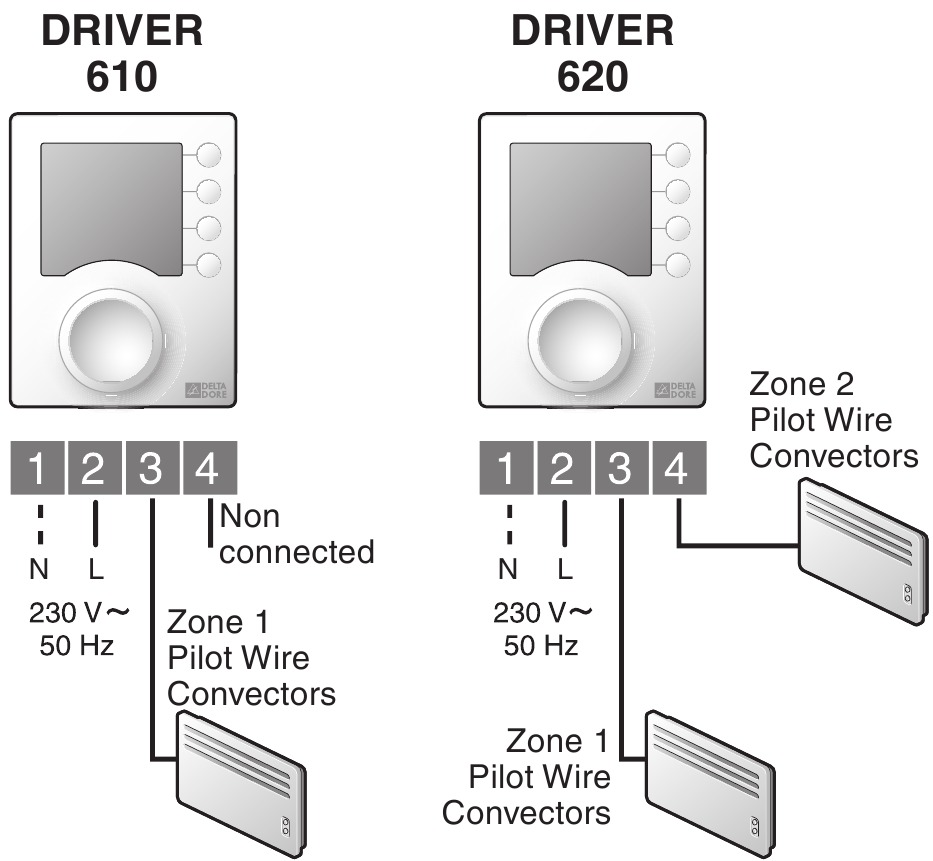

Aansluiting
Zet alle convectoren van de installatie op Comfort (met de setpoint op de maximale stand). Wanneer het apparaat wordt ingeschakeld, controleert een test van ongeveer 1 minuut en 30 seconden of de uitgangen correct zijn aangesloten. Als het display "normaal" blijft, betekent dit dat er geen problemen zijn. Als er een probleem is, geeft de DRIVER Pb - - weer.

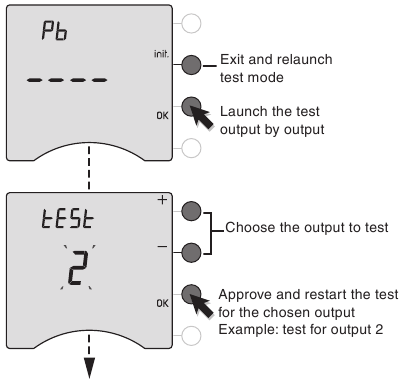

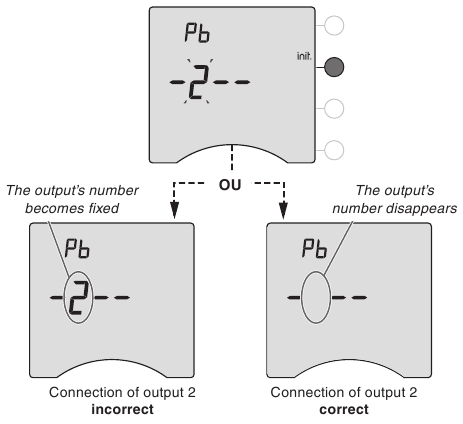

De stuurdraad aansluitingen controleren
Zet alle convectoren van de installatie op Comfort (met de setpoint op de maximale stand).
Wanneer het apparaat wordt ingeschakeld, controleert een test van ongeveer 1 minuut en 30 seconden of de uitgangen correct zijn aangesloten.
Als het display "normaal" blijft, betekent dit dat er geen problemen zijn.
Als er een probleem is, geeft de DRIVER Pb - - weer.
Uitgang 2 test is aan de gang.
Herhaal de handelingen voor zone 1.
Controleer de onjuiste aansluitingen.
Om de testmodus te verlaten, drukt u op de init-knop.

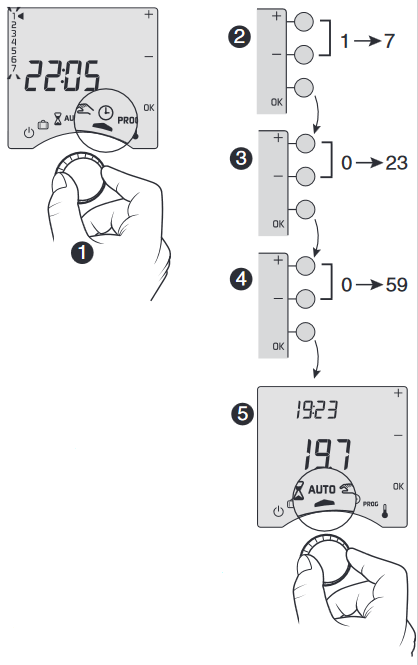

Tijd instellen
De eerste keer dat u het apparaat activeert, moet u de klok instellen. Draai de keuzeknop naar
De dagen knipperen.
Druk op + of - om de dag in te stellen, en vervolgens op OK om te bevestigen en naar de volgende instelling te gaan. Herhaal deze stappen voor de andere menu's. Om de modus "tijd instellen" te verlaten, draait u de keuzeknop.

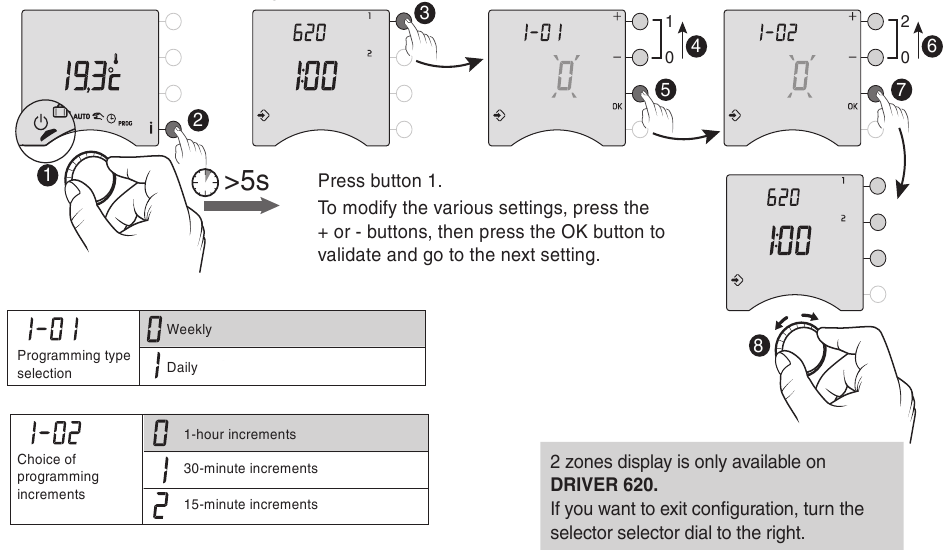

Basisconfiguraties (menu 1)
Om de configuratiemenu's te openen, draait u de keuzeknop naar
, en houdt u vervolgens de knop i 5 seconden ingedrukt. Het apparaat zal 2 configuraties voorstellen om uit te kiezen.
Nadat elk menu is geconfigureerd, keert het apparaat terug naar de keuze van menu's.

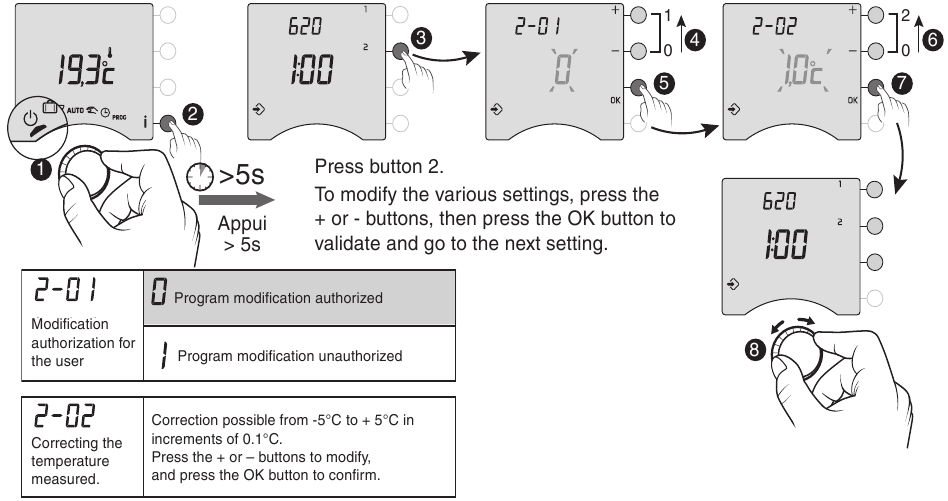

Geavanceerde configuraties (menu 2)
Als er een verschil is tussen de werkelijke temperatuur (gemeten met een thermometer) en de temperatuur die wordt gemeten en weergegeven door het apparaat, kan functie 2-02 worden gebruikt om het verschil te compenseren door de manier waarop de sensor metingen verricht te veranderen.
Voorbeeld: Als de temperatuur die wordt weergegeven door het apparaat 19°C is en de gemeten temperatuur 20°C is, voeg dan 1°C toe aan het display en bevestig door op OK te drukken.

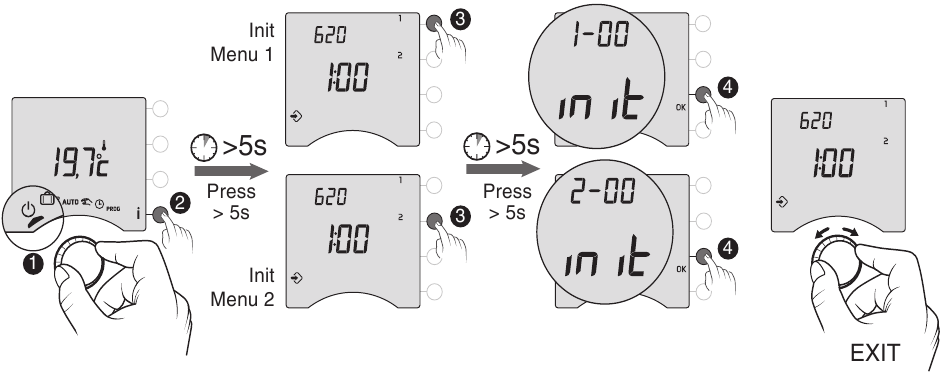

Resetten
De fabrieksinstellingen kunnen worden hersteld voor elk van de menu's.
Draai de keuzeknop naar
, en houdt u vervolgens de knop i 5 seconden ingedrukt.
Herhaal deze stappen voor de andere menu's.
Om de modus te verlaten, draait u de knop naar een andere modus.
Probleemoplossing
Er wordt niets weergegeven op het scherm van de ruimteenheid.
Er is geen stroomvoorziening.
Controleer de stroomonderbreker.
Pb — wordt weergegeven op het scherm.
Probleem met de aansluiting op een stuurdraad uitgang.
Neem contact op met onze technische afdeling.
Het i-symbool knippert.
Er is een fout gedetecteerd op de installatie.
Druk op de knop om de fout(en) te bekijken.
Het apparaat geeft weer: dEF en een nummer
Er is een fout met het apparaat die een retour naar onze after-sales service vereist.
Neem contact op met onze technische afdeling.
