Aeotec Bypass, ZW150 Handleiding

Aeotec by Aeon Labs Bypass.

Aeotec Bypass is een capacitief apparaat en kan alleen worden gebruikt voor Aeotec Nano Dimmer. Wanneer uw Nano Dimmer LED-lampen of energiebesparende compacte fluorescentielampen aansluit, kan de Bypass het flikkeren van het LED-licht voorkomen bij het dimmen van het licht en het gloeien van de uitgeschakelde compacte fluorescentielamp.

Wanneer de Nano Dimmer is geïnstalleerd via een 2-draads systeem, moet u mogelijk een laag vermogen belasting (bijv. een LED-lamp of compacte fluorescentielamp binnen 4W) aansluiten om te worden bediend.

In dit geval krijgt de Nano Dimmer mogelijk niet genoeg stroom van de AC-voeding, dus een bypass kan worden toegevoegd om als dummy load te fungeren om uw Nano Dimmer te helpen voldoende stroom van de voeding te krijgen.

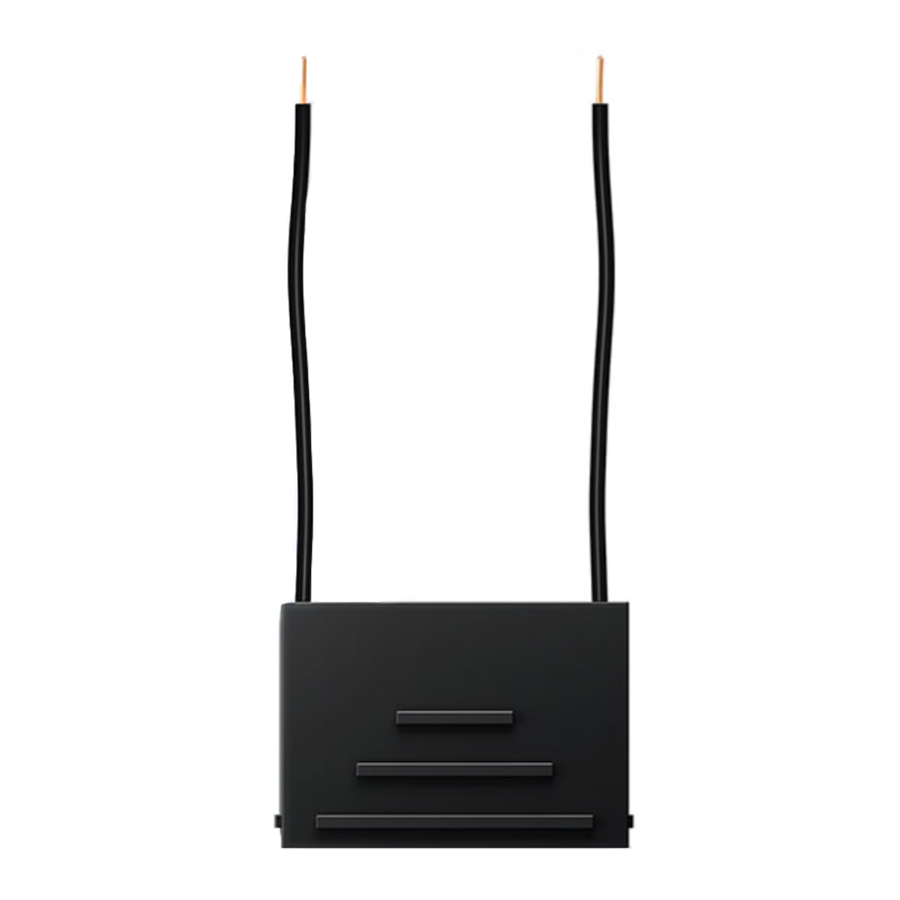

Maak uzelf vertrouwd met uw Bypass.

Bypass installeren.

De hoofdzekering of -automaat moet worden uitgeschakeld tijdens de installatie van de Bypass.

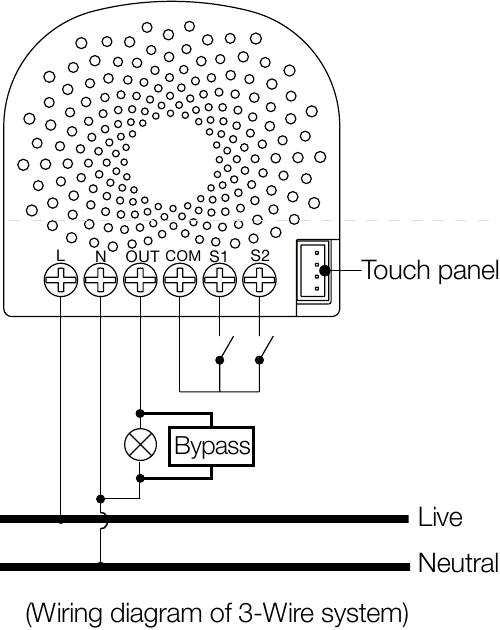

1. Installeer de Bypass parallel aan de lampbelasting.


   1. Gebruik de draadstripper of het draadmes om het geïsoleerde deel te verwijderen en vervolgens het metalen deel van de 2 aansluitdraden van de lamp bloot te leggen.

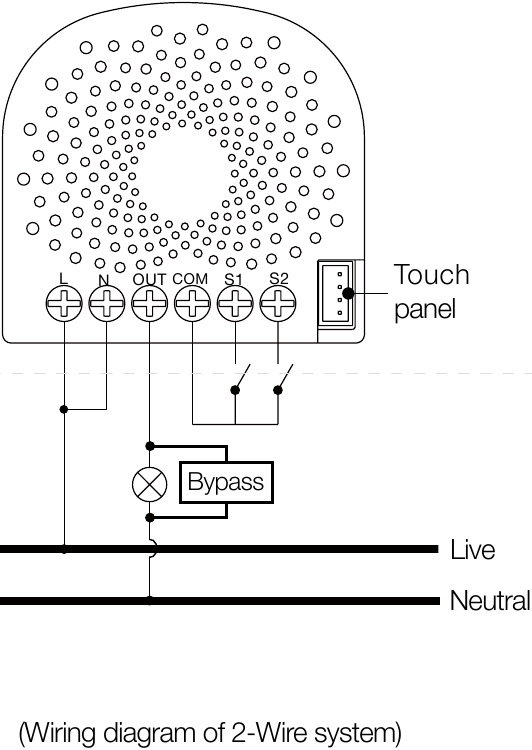

   2. Sluit de Bypass aan op de 2 aansluitdraden van de lamp, zoals hieronder weergegeven:


   3. Gebruik de isolatietape om de verbindingspunten te omwikkelen om elektrische lekkage of elektrische schok te voorkomen.
2. Installeer de Bypass op de terminals van de Nano Dimmer.

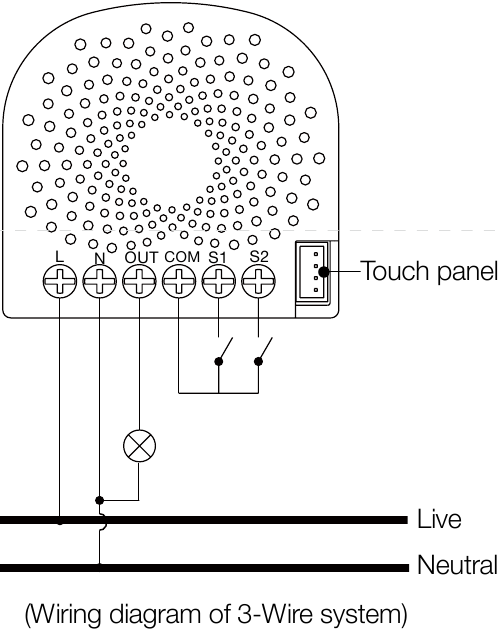

   Opmerking: deze Bypass-installatie kan alleen worden gebruikt als uw Nano Dimmer is geïnstalleerd met een 3-draads systeem (zoals weergegeven in het onderstaande diagram).

   In een 3-draads systeem kan de Bypass indien nodig rechtstreeks worden aangesloten op de "N" en "OUT" terminals van de Nano Dimmer. Zoals hieronder weergegeven:


Technische specificaties.

Modelnummer: ZW150

Stroominvoer: 120VAC tot 240VAC, 50Hz/60Hz.

Maximaal stroomverbruik: 1W.

Bedrijfstemperatuur: 0°C tot 40°C /32°F tot 104°F.

Relatieve vochtigheid: 8% tot 80%. Afmetingen: 19.2×26.7×10.6mm

Gooi elektrische apparaten niet weg als ongesorteerd gemeentelijk afval, maar maak gebruik van gescheiden inzamelingsfaciliteiten.
Neem contact op met uw plaatselijke overheid voor informatie over de beschikbare inzamelingssystemen.

Certificeringen (regionaal):

Versie: -AA
