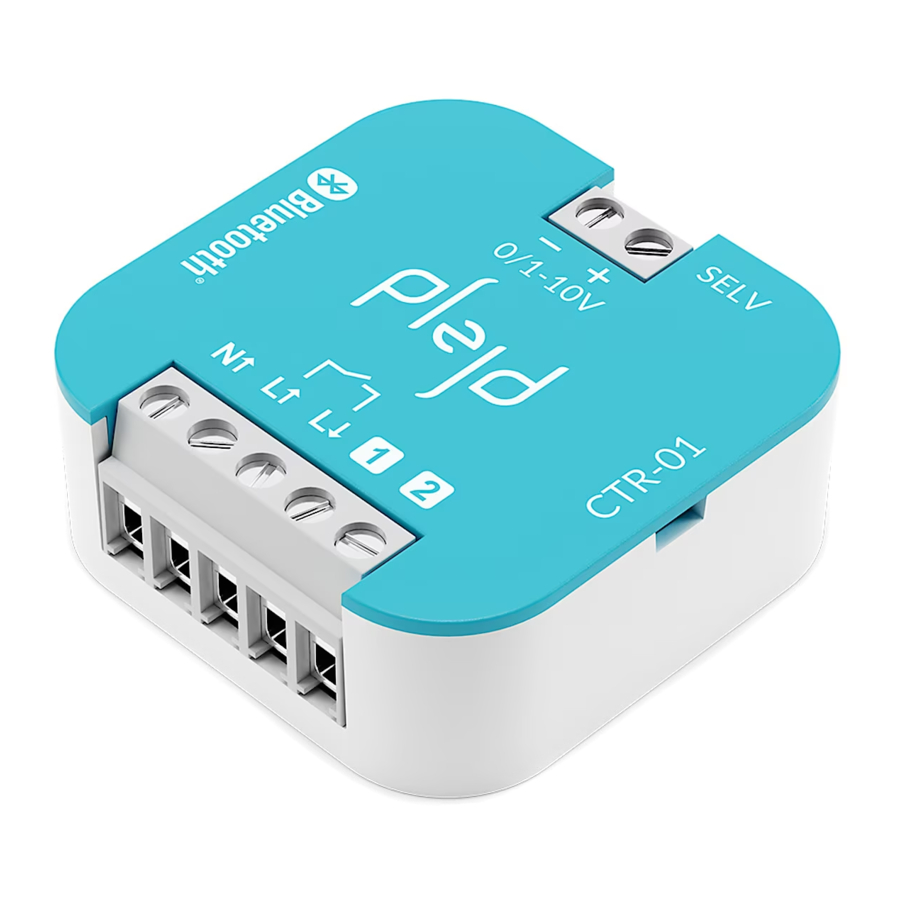

Plejd CTR-01 - Dimmer Handleiding
LET OP! Tijdens de installatie zijn de Dimmer 1-10 V uitgangen niet geactiveerd.
Gebruik de app om te configureren voor gebruik.

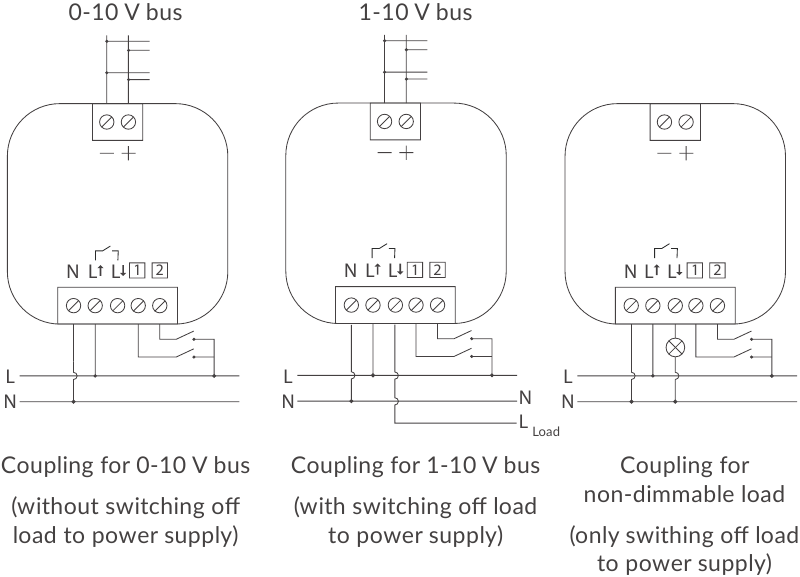

Het product aansluiten
Installeer het product in een inbouwdoos of op een beugel (niet meegeleverd, MNT-01) op een DIN-rail of muur.
CTR-01 heeft een relais met een onderbrekingsvermogen van 16 A bij een resistieve belasting, maar verschillende belastingen hebben een verschillende ingangsstroom bij het inschakelen en spanningspieken bij het uitschakelen. De voorgaande tabel wordt aanbevolen voor verschillende soorten verlichtingsbelastingen om het risico op een kortere levensduur te minimaliseren.*
Maximale stroom 16 A.
| Belasting | PF | Nominaal vermogen | VA | A |
| Halogeen (230 V) | 1 | 3 500W | 3 500 | 16 |
| LED-belastingen | 0,9 | 800W | 1 000 | 4 |
| Fluorescentielamp ongecompenseerd | 0,3 | 700W | 2 300 | 10 |
| Fluorescentielamp gecompenseerd | 0,85 | 1 500W | 1 750 | 8 |
| Laagspanningshalogeen elektronisch | 0,8 | 1 500W | 1 750 | 8 |
| Laagspanningshalogeen conventioneel | 0,95 | 1 200W | 1 200 | 5 |
| Spaarlampen | 0,6 | 500W | 800 | 4 |
*Gebaseerd op normale kabellengtes en algemeen verkrijgbare verlichtingsarmaturen op de markt.
Bediening via besturingsingangen 1 2
Besturingsingangen 1 en 2 kunnen worden gebruikt voor bediening met behulp van b.v.
- Drukknop (voorinstelling)
- Lichtschakelaar
- Bewegingssensor (met nuldraad)
De ingangen kunnen ook worden gebruikt om draadloos een of meer producten van Plejd te bedienen. Een dubbele klik kan worden gebruikt om verlichtingsscenario's te activeren.
De instellingen zijn eenvoudig aan te passen in de app.
Download de app en volg de instructies
Download de Plejd app via de App Store of Google Play.
Nadat u de unit van stroom hebt voorzien op basis van een van de bedradingsschema's, kunt u de app gebruiken om de verlichting te installeren. Dit vereist internetconnectiviteit en Bluetooth® op uw telefoon/tablet. U hebt geen extra apparatuur nodig om aan de slag te gaan.
Met behulp van de app is het eenvoudig om alle relevante instellingen te configureren. De app kan worden gebruikt om de verlichting te plannen met behulp van de astronomische klok of timer, de verlichting te bedienen en draadloos schakelaars en scenario's te synchroniseren.
Het Plejd-systeem overdragen
Draag het Plejd-systeem over aan uw klant door de systeemcode op de meegeleverde sticker te schrijven
. U vindt de code in de app zodra u de installatie hebt voltooid.
Plaats de sticker in de verdeelkast en geef de welkomstmap
aan de klant.
Ondersteuning
Neem bij technische vragen contact op met de klantenservice van Plejd.
E-mail: support@plejd.com | Telefoon: +46 (0)10 203 89 91
Netspanning
230 V/50 Hz
Stand-by vermogen
<0,5 W
Externe bedrijfstemperatuur
-20 tot +35°C
Afmetingen
46x46x18 mm
Type schakeling
Relais, Micro gap (μ)
Bescherming
Over temperatuur software
Radio
2,4 GHz mesh Bluetooth®
Radiobereik*
Tot 10m binnenshuis.
*De Plejd mesh-technologie breidt het bereik uit doordat de units met elkaar kunnen communiceren.
Verdere informatie is te vinden in de Plejd app of op plejd.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Plejd CTR-01 - Dimmer Handleiding
