SHELLY PLUS I4 Handleiding

Inhoud

Lees voor gebruik

Dit document bevat belangrijke technische en veiligheidsinformatie over het apparaat, het veilige gebruik en de installatie.


Lees, voordat u met de installatie begint, deze handleiding en alle andere documenten die bij het apparaat zijn geleverd zorgvuldig en volledig door. Het niet opvolgen van de installatieprocedures kan leiden tot storingen, gevaar voor uw gezondheid en leven, overtreding van de wet of weigering van wettelijke en/of commerciële garantie (indien van toepassing). Allterco Robotics EOOD is niet verantwoordelijk voor enig verlies of schade in geval van onjuiste installatie of onjuiste bediening van dit apparaat als gevolg van het niet opvolgen van de gebruikers- en veiligheidsinstructies in deze handleiding.

Overzicht

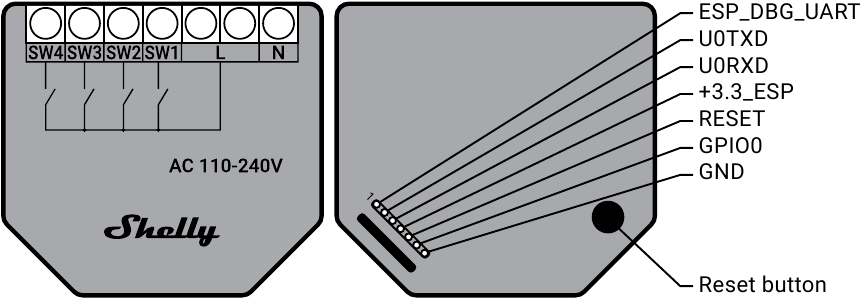

Hoge spanning. Sluit niet aan op de seriële interface wanneer Shelly® Plus i4 van stroom wordt voorzien.

Productintroductie

Shelly® is een lijn van innovatieve microprocessor-gestuurde apparaten die afstandsbediening van elektrische apparaten mogelijk maken via een mobiele telefoon, tablet, pc of domoticasysteem. Shelly® apparaten kunnen zelfstandig werken in een lokaal Wi-Fi-netwerk of ze kunnen ook worden bediend via cloud domotica diensten. Shelly® apparaten kunnen op afstand worden benaderd, bediend en bewaakt vanaf elke plaats waar de gebruiker een internetverbinding heeft, zolang de apparaten zijn verbonden met een Wi-Fi-router en het internet. Shelly® apparaten hebben geïntegreerde webservers, waarmee de gebruiker ze kan aanpassen, bedienen en bewaken. De cloudfunctie kan worden gebruikt als deze is geactiveerd via de webserver van het apparaat of de instellingen in de Shelly Cloud mobiele applicatie. De gebruiker kan zich registreren bij en toegang krijgen tot Shelly Cloud met behulp van een Android- of iOS mobiele applicatie, of met een internetbrowser op https://my.shelly.cloud/

Shelly® apparaten hebben twee Wi-Fi-modi - Access Point (AP) en Client Mode (CM). Om in Client Mode te werken, moet een Wi-Fi-router zich binnen het bereik van het apparaat bevinden. Apparaten kunnen rechtstreeks met andere Wi-Fi-apparaten communiceren via het HTTP-protocol. Een API wordt geleverd door Allterco Robotics EOOD.

Ga voor meer informatie naar: https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Beheer uw huis met uw stem

Shelly® apparaten zijn compatibel met Amazon Echo en Google Home ondersteunde functionaliteiten. Raadpleeg onze stapsgewijze handleiding op: https://shelly.cloud/support/compatibility/

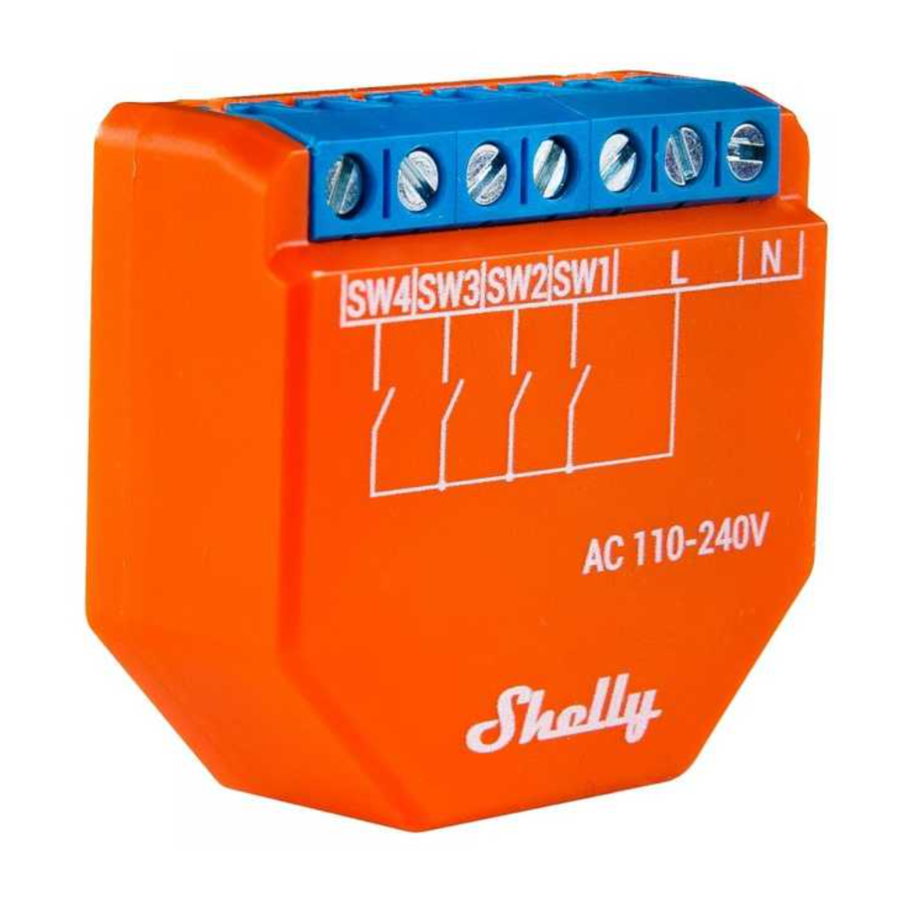

Legenda

Aansluitingen

  • N: Neutrale aansluiting/draad
  • L: Live (110-240V) aansluiting/draad
  • SW1: Schakelaaraansluiting
  • SW2: Schakelaaraansluiting
  • SW3: Schakelaaraansluiting
  • SW4: Schakelaaraansluiting

Installatie-instructies

Shelly® Plus i4 (het apparaat) is een Wi-Fi-schakelaaringang die is ontworpen om andere apparaten via internet te bedienen. Het kan achteraf worden ingebouwd in een standaard inbouwdoos, achter lichtschakelaars of andere plaatsen met beperkte ruimte.


Gevaar voor elektrische schokken. De montage/installatie van het apparaat moet worden uitgevoerd door een gekwalificeerde elektricien.


Sluit het apparaat alleen aan op de manier die in deze instructies wordt weergegeven. Elke andere methode kan schade en/of letsel veroorzaken.


Gebruik het apparaat alleen in een elektriciteitsnet en met apparaten die voldoen aan alle toepasselijke voorschriften. Kortsluiting in het elektriciteitsnet of een apparaat dat op het apparaat is aangesloten, kan het apparaat beschadigen.

Controleer voordat u begint met een fasemeter of multimeter of de stroomonderbrekers zijn uitgeschakeld en er geen spanning op hun aansluitingen en de kabels waarmee u werkt staat. Wanneer u zeker weet dat er geen spanning is, kunt u doorgaan met het bedraden van het apparaat.

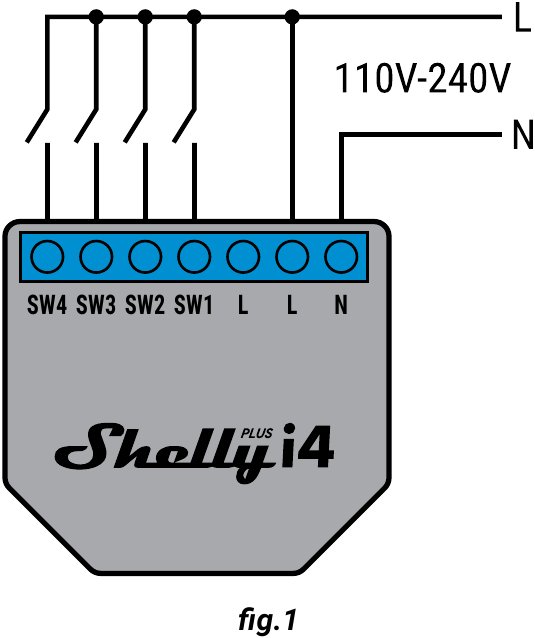

Sluit maximaal 4 schakelaars aan op een "SW"-aansluiting van het apparaat en de stroomdraad zoals weergegeven in fig. 1.

Sluit de stroomdraad aan op een "L"-aansluiting en de nuldraad op de "N"-aansluiting van het apparaat.


Steek niet meerdere draden in één aansluiting.

waarschuwing AANBEVELING: Sluit het apparaat aan met behulp van massieve enkeladerige kabels.

Eerste inschakeling

U kunt ervoor kiezen om Shelly® te gebruiken met de Shelly Cloud mobiele applicatie en de Shelly Cloud-service. Instructies over hoe u uw apparaat met de Cloud kunt verbinden en het via de Shelly App kunt bedienen, vindt u in de "App-handleiding".

U kunt zich ook vertrouwd maken met de instructies voor beheer en bediening via de ingebouwde webinterface op 192.168.33.1 in het Wi-Fi-netwerk, dat door het apparaat is gemaakt.


Laat kinderen niet spelen met de knop/schakelaar die op het apparaat is aangesloten. Houd de apparaten voor afstandsbediening van Shelly (mobiele telefoons, tablets, pc's) uit de buurt van kinderen.

Specificatie

  • Voeding: 110-240V, 50/60Hz AC
  • Afmetingen (HxBxD): 42x38x17 mm
  • Werktemperatuur: 0°C tot 40°C
  • Elektrisch verbruik: < 1 W
  • Multi-klik ondersteuning: Tot 12 mogelijke acties (3 per knop)
  • Scripting (mjs): JA
  • MQTT: JA
  • URL-acties: 20
  • CPU: ESP32
  • Flash: 4MB
  • Operationeel bereik: (afhankelijk van terrein en bouwstructuur): tot 50 m buiten, tot 30 m binnen
  • Radio signaalvermogen: 1 mW
  • Radioprotocol: WiFi 802.11 b/g/n
  • Frequentie Wi-Fi: 2412-2472 МHz; (Max. 2495 MHz)
  • Frequentie Bluetooth: TX/RX: 2402- 2480 MHz (Max. 2483.5MHz)
  • RF output Wi-Fi: <20 dBm
  • RF output Bluetooth: <10 dBm
  • Bluetooth: v.4.2
  • Basic/EDR: JA
  • Bluetooth modulatie: GFSK, π/4-DQPSK, 8-DPSK

Conformiteitsverklaring

Hierbij verklaart Allterco Robotics EOOD dat het type radioapparatuur Shelly Plus i4 in overeenstemming is met Richtlijn 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://shelly.cloud/knowledge-base/devices/shelly-plus-i4/

Fabrikant: Allterco Robotics EOOD

Adres: Bulgarije, Sofia, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: http://www.shelly.cloud

Wijzigingen in de contactgegevens worden door de fabrikant gepubliceerd op de officiële website van het apparaat https://www.shelly.cloud

Alle rechten op het handelsmerk Shelly®, en andere intellectuele rechten die aan dit apparaat zijn verbonden, behoren toe aan Allterco Robotics EOOD.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
