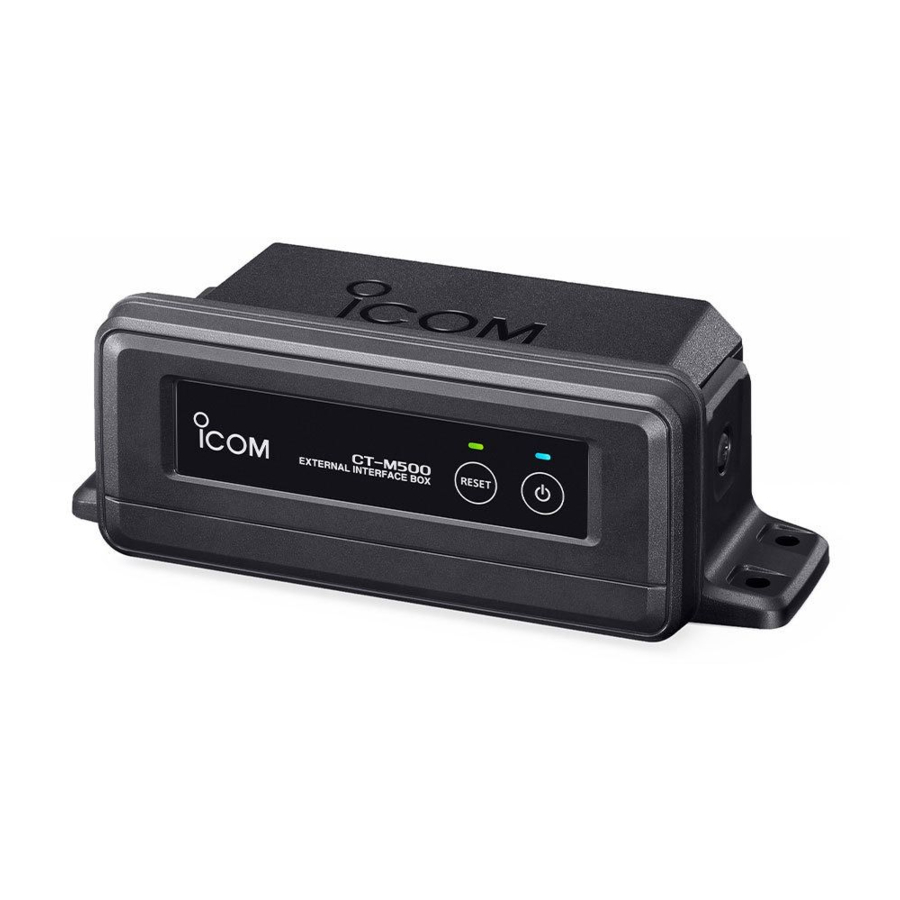

ICOM CT-M500 - Handleiding Externe Interface Box

Belangrijk

BEWAAR DEZE INSTRUCTIES— Deze instructies bevatten belangrijke bedieningsinstructies voor de CT-M500.

Dit apparaat maakt via een Wireless LAN (WLAN) verbinding met een transceiver en breidt de functies van de transceiver uit.

Raadpleeg de handleiding van de transceiver voor meer informatie over de WLAN-instelling, de functies die u kunt bedienen wanneer u verbinding maakt met de transceiver, enzovoort.

De handleiding van de transceiver is beschikbaar op het volgende internetadres: https://www.icomjapan.com/support/

Deze instructies zijn beschreven op basis van de CT-M500 firmware versie 1.00.

Expliciete definities

WOORD	DEFINITIE
	Persoonlijk letsel, brandgevaar of elektrische schok kan optreden.
	Apparatuurschade kan optreden.
OPMERKING	Indien genegeerd, alleen ongemak. Geen risico op persoonlijk letsel, brand of elektrische schok.

Icom is niet verantwoordelijk voor de vernietiging, beschadiging of prestaties van Icom- of niet-Icom-apparatuur, als de storing het gevolg is van:

• Overmacht, inclusief, maar niet beperkt tot, branden, aardbevingen, stormen, overstromingen, bliksem, andere natuurrampen, verstoringen, rellen, oorlog of radioactieve besmetting.
• Het gebruik van Icom-apparaten met apparatuur die niet door Icom is vervaardigd of goedgekeurd.

Icom, Icom Inc. en het Icom-logo zijn gedeponeerde handelsmerken van Icom Incorporated (Japan) in Japan, de Verenigde Staten, het Verenigd Koninkrijk, Duitsland, Frankrijk, Spanje, Rusland, Australië, Nieuw-Zeeland en/of andere landen. NMEA 2000 is een handelsmerk van de National Maritime Electronics Association, Inc.
Alle andere producten of merken zijn gedeponeerde handelsmerken of handelsmerken van hun respectieve houders.

LEES ALLE INSTRUCTIES zorgvuldig en volledig door voordat u dit product gebruikt.

FCC informatie

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door Icom Inc., kunnen uw bevoegdheid om dit apparaat te bedienen volgens de FCC-voorschriften ongeldig maken.

Aanbeveling

REINIG HET APPARAAT GRONDIG MET ZOET WATER na blootstelling aan zout water en droog het af voor gebruik. Anders kunnen de toetsen van het apparaat onbruikbaar worden als gevolg van zoutkristallisatie.

OPMERKING: Als de waterdichte bescherming van het apparaat defect lijkt, reinig het dan zorgvuldig met een zachte, vochtige (zoet water) doek en droog het af voordat u het gebruikt.
Het apparaat kan zijn waterdichte bescherming verliezen als de behuizing is gebarsten of gebroken, of als het apparaat is gevallen.
Neem contact op met uw Icom-distributeur of uw dealer voor advies.

Over CE en DOC

Hierbij verklaart Icom Inc. dat de versies van de CT-M500 die het "CE"-symbool op het product hebben, voldoen aan de essentiële eisen van de Radio Equipment Directive, 2014/53/EU, en de beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur Directive, 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: https://www.icomjapan.com/support/

Voorzorgsmaatregelen

NOOIT het apparaat rechtstreeks aansluiten op een stopcontact. Dit kan brand of een elektrische schok veroorzaken.

NOOIT het apparaat aansluiten op een stroombron van meer dan 16 V DC, zoals een 24 V-batterij. Deze aansluiting kan brand veroorzaken of het apparaat beschadigen.

NOOIT de polariteit van de DC-voedingskabel omkeren. Dit kan brand veroorzaken of de apparatuur beschadigen.

NOOIT de DC-voedingskabel doorknippen tussen de DC-voedingsconnector en de zekeringhouder. Als er na het doorknippen een onjuiste aansluiting wordt gemaakt, kan het apparaat beschadigd raken.

NOOIT het apparaat bedienen tijdens een onweersbui. Dit kan leiden tot een elektrische schok, brand veroorzaken of het apparaat beschadigen. Koppel altijd de stroombron en andere connectoren los voor een storm.

NOOIT het apparaat plaatsen waar de normale werking van het vaartuig kan worden belemmerd, of waar het lichamelijk letsel kan veroorzaken.

NIET het apparaat gebruiken of achterlaten in ruimtes met temperaturen onder –20°C ~ +60°C (–4ºF ~ +140ºF), of in ruimtes die aan direct zonlicht worden blootgesteld, zoals een dashboard.

GEEN agressieve oplosmiddelen zoals benzine of alcohol gebruiken bij het reinigen. Dit kan de oppervlakken van de apparatuur beschadigen. Als het oppervlak stoffig of vuil wordt, veegt u het schoon met een zachte, droge doek.

NOOIT het apparaat op een onveilige plaats plaatsen om onbedoeld gebruik door onbevoegden te voorkomen.

WEES VOORZICHTIG! Het achterpaneel van het apparaat kan heet worden bij continu gebruik gedurende lange perioden.

WEES VOORZICHTIG! Het apparaat voldoet aan de IPX7-eisen voor waterdichte bescherming*. Echter, zodra het apparaat is gevallen, of de waterdichte afdichting is gebarsten of beschadigd, kan waterdichte bescherming niet worden gegarandeerd vanwege mogelijke schade aan de behuizing of de waterdichte afdichting.
* Met uitzondering van de DC-voedingsconnector en AF Out-kabels.

OPMERKING: Installeer het apparaat op meer dan 1 meter van het magnetische navigatiekompas van het vaartuig.

OPMERKING: Installeer het apparaat binnen ongeveer 15 meter van de transceiver of een bestaand toegangspunt, en op een plaats waar zich geen obstakels bevinden tussen het apparaat en de transceiver.

IC-M510 en CT-M500 RF Veiligheidswaarschuwing
Een interne Wireless LAN-module en een antenne worden meegeleverd met de IC-M510 en CT-M500.
Om te voldoen aan FCC/ISED RF Exposure voor de geïnstalleerde Wireless LAN-eenheid, moet het apparaat worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen het apparaat en alle personen. Er mag geen andere zendantenne zich binnen 20 cm van het apparaat bevinden.

Afvalverwerking

Het symbool van de doorgekruiste afvalcontainer op uw product, in de documentatie of op de verpakking herinnert u eraan dat in de Europese Unie alle elektrische en elektronische producten, batterijen en accumulatoren (oplaadbare batterijen) aan het einde van hun levensduur naar aangewezen inzamelpunten moeten worden gebracht. Gooi deze producten niet weg als ongesorteerd gemeentelijk afval. Gooi ze weg in overeenstemming met de wetten in uw regio.

Elektromagnetische Interferentie

Wanneer u een Wireless LAN gebruikt, let dan op het volgende: Wireless LAN-producten werken in de 2,4 GHz-band. De 2,4 GHz-band wordt ook gebruikt door andere apparaten, zoals Bluetooth-apparaten, magnetrons, RFID-systemen, amateurradiostations, enzovoort.
Wanneer u dit apparaat in de buurt van dergelijke apparaten gebruikt, kan er interferentie optreden, waardoor de communicatiesnelheid afneemt en een onstabiele verbinding ontstaat. Gebruik in dergelijke gevallen dit apparaat uit de buurt van de andere apparaten, of stop met het gebruik van die apparaten.

Paneelbeschrijving

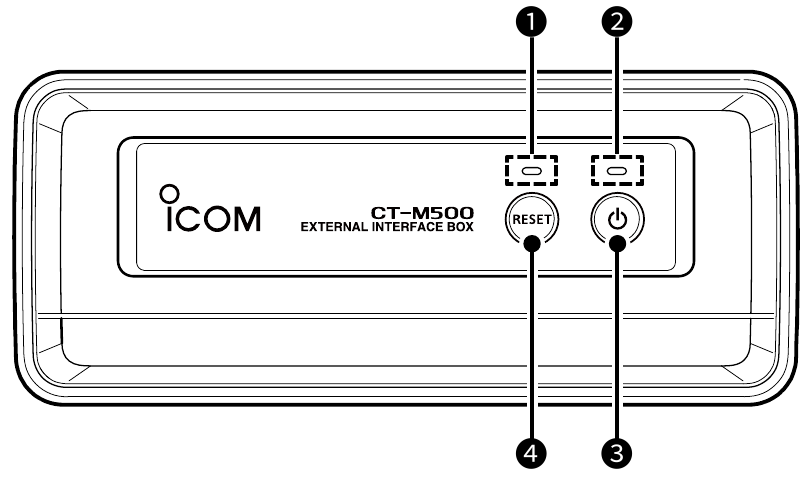

• Voorpaneel

1. STATUS INDICATOR (STATUS INDICATOR)
   Knippert groen: Zoeken naar de transceiver.
   Brandt groen: Verbinden met de transceiver.
   Brandt rood: De WLAN Setup-modus openen en wachten tot de transceiver de WLAN-instelling instelt.
2. POWER INDICATOR (POWER INDICATOR)
   Brandt blauw wanneer het apparaat is ingeschakeld (ON).
3. POWER KEY (POWER KEY)
   Houd 1 seconde ingedrukt om het apparaat in of uit te schakelen (ON/OFF).
   Het apparaat maakt automatisch verbinding met de transceiver.
   Als de WLAN-instelling niet is ingesteld, gaat het apparaat naar de WLAN Setup-modus en wacht tot de transceiver de WLAN-instelling instelt.
4. RESET KEY [RESET] (RESET KEY [RESET])
   Houd [RESET] 3 seconden ingedrukt wanneer het apparaat is ingeschakeld (ON) om de WLAN-instelling te resetten.
   De statusindicator knippert rood terwijl [RESET] wordt ingedrukt.
   Het apparaat start ook opnieuw op in de WLAN Setup-modus en wacht tot de transceiver de WLAN-instelling instelt.

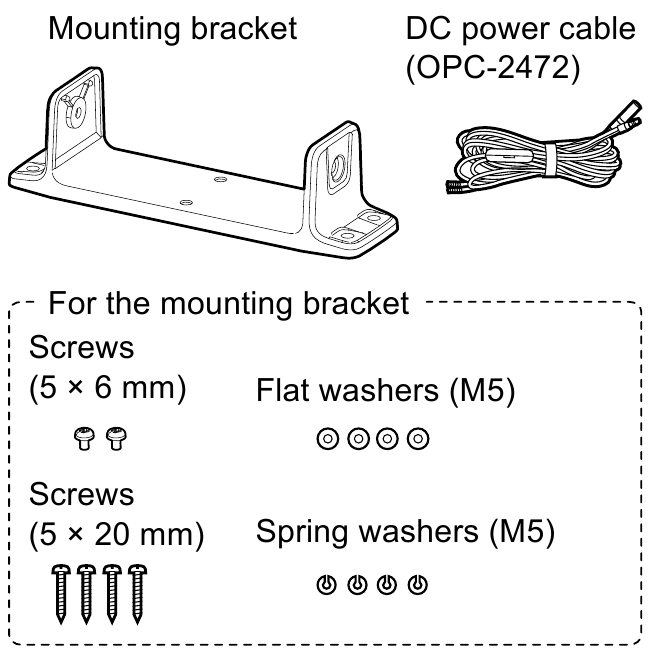

Meegeleverde accessoires

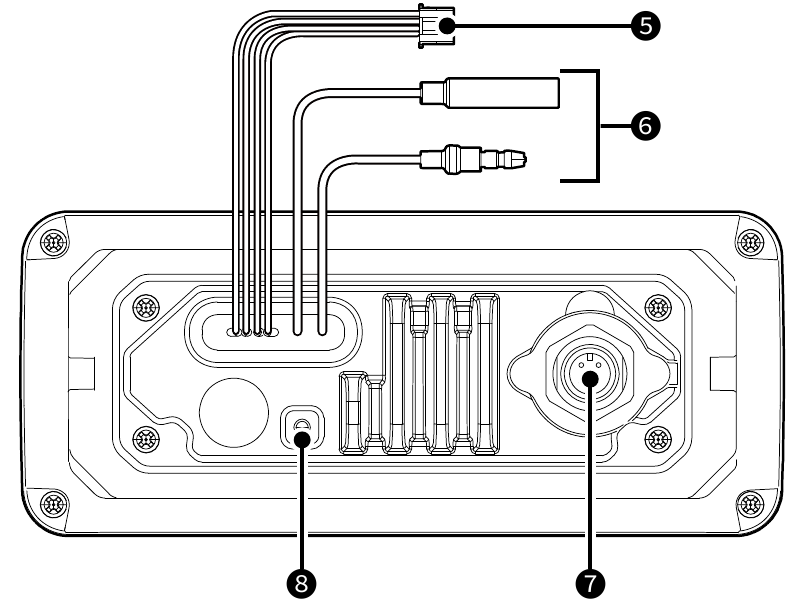

• Achterpaneel

5. AF OUT LEADS (AF OUT LEADS)
   Aansluiten op een externe hoornluidspreker (External Horn Speaker).
   Blauw: Externe hoornluidspreker (+) (External Horn Speaker (+))
   Grijs: Externe hoornluidspreker (–) (External Horn Speaker (–))
   Zwart, Oranje: NC (Niet aangesloten) (Disconnected)
   OPMERKING: De connectoren zijn bevestigd om de kabels bij elkaar te houden. Voordat u een stuk apparatuur aansluit, knipt u de kabels door om de connector te verwijderen.
6. DC POWER CONNECTOR (DC POWER CONNECTOR)
   Aansluiten op een 13,8 V DC-voedingsbron.
   (+: Rood, –: Zwart)
7. NMEA 2000 CONNECTOR (NMEA 2000 CONNECTOR)
   Aansluiten op een NMEA 2000-netwerk.
8. GROUND TERMINAL (GROUND TERMINAL)
   Aansluiten op een massa van het vaartuig om elektrische schokken en storingen van andere apparatuur te voorkomen. Gebruik een PH M3 × 6 schroef (door gebruiker geleverd).

   Nadat u de DC-voedingskabel en AF Out-kabels hebt aangesloten, bedekt u de connector en kabels met een plakband, zoals hieronder weergegeven, om te voorkomen dat er water in de aansluiting sijpelt.


Installatie

U kunt het apparaat op een dashboard monteren met behulp van de universele montagebeugel die bij uw apparaat is geleverd.

• HOUD het apparaat op ten minste 1 meter (3,3 ft) afstand van het magnetische navigatiekompas van het vaartuig.
• INSTALLEER het apparaat binnen ongeveer 15 meter van de transceiver, en op een plaats waar zich geen obstakels bevinden tussen het apparaat en de transceiver.

1. Monteer de beugel stevig op een oppervlak dat meer dan 10 mm dik is en meer dan 5 kg kan dragen met behulp van de 4 meegeleverde schroeven (5 × 20 mm).
   OPMERKING: Wanneer u het apparaat op een plank monteert, bevestigt u de beugel aan de plank met behulp van de door de gebruiker geleverde bouten en moeren, zoals hieronder weergegeven.
2. Bevestig het apparaat aan de beugel.

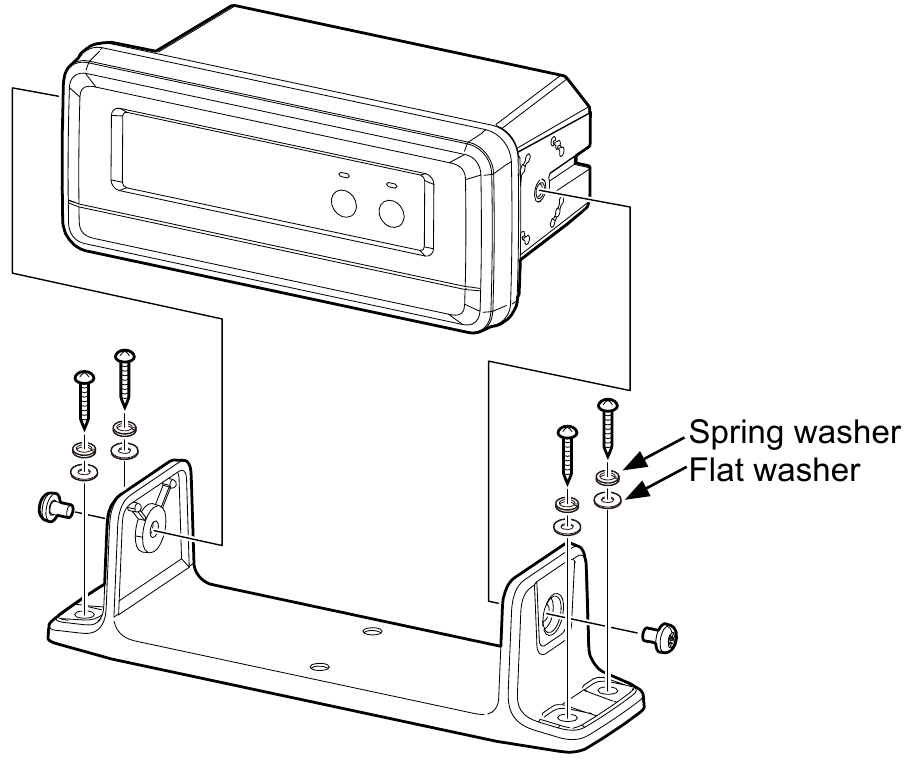

Montagevoorbeeld

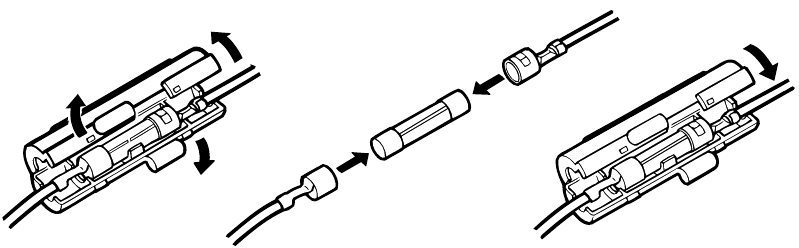

Zekering vervangen

Er is een zekering geïnstalleerd in de meegeleverde DC-voedingskabel. Als de zekering doorbrandt of het apparaat niet meer werkt, zoek dan de oorzaak van het probleem op, repareer het en vervang de beschadigde zekering door een nieuwe met de juiste waarde.
Zekeringwaarde: 250 V 5 A

Uitleg zekeringcodering
Zekeringcodering: F 250 V 5 A
Zekering spanningswaarde: 250 Volt
Zekering stroomwaarde: 5 Ampère

Specificaties en opties

• Specificaties

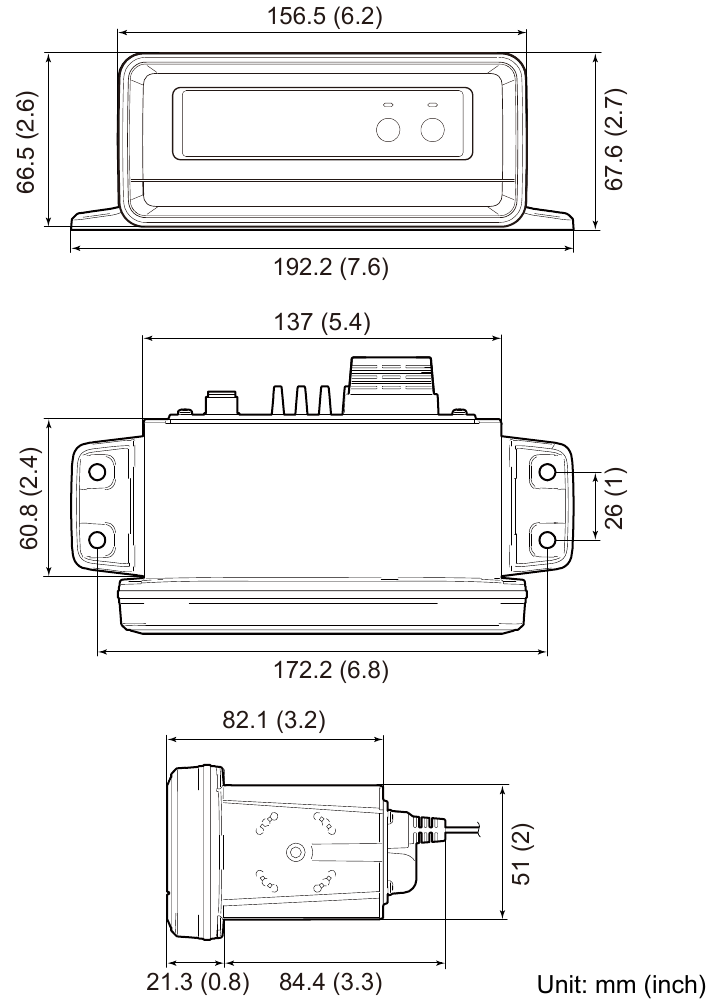

• Afmetingen


• Opties
  • SP-37 HOORNLUIDSPREKER
