PAX D135 Snelle Installatiehandleiding
Opmerking: Productafbeeldingen kunnen afwijken van het daadwerkelijk ontvangen product.
Inhoud Checklist
Controleer de componenten na het uitpakken. Als een van de onderdelen ontbreekt, of als er een pagina ontbreekt in de producthandleiding, enz., neem dan contact op met de dealer.
| Naam | Aantal |
| D135 Secure Card Reader | 1 |
| USB-kabel | 1 |
| Snelle Installatiehandleiding | 1 |

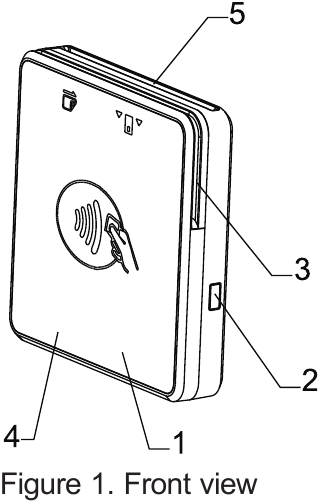

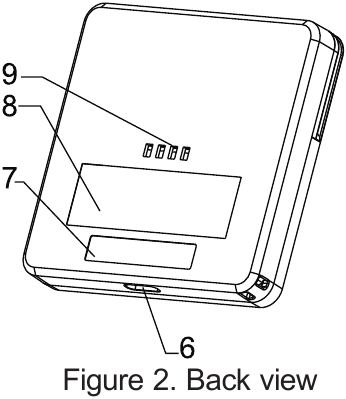

Productbeschrijving
- Stroomindicator
- Aan/uit-knop
- Magneetstripkaartlezer (optioneel)
- Contactloze transactie indicator en statusindicator
- Smartcardlezer
- USB-poort
- Serienummer
- Naamplaatje
- Oplaad- en communicatiecontacten
Snel aan de slag
De volgende secties behandelen D135-communicatie.
Verbinding maken met extern apparaat via USB-kabel
- Schakel de D135 in.
- Verbind de telefoon, tablet of ander extern apparaat met de D135 met de meegeleverde USB-kabel.
- Voer in de POS-app op het externe apparaat de verkoopgegevens in en volg de aanwijzingen van de app om de betaling in te stellen.
- Steek, tik of swipe de kaart wanneer de POS-app vraagt om het lezen van de kaart op het D135-apparaat.
- Voer de pincode of handtekening in op de telefoon, tablet of ander extern POS-apparaat.
- Voltooi de transactie.
Bluetooth® draadloze technologieverbinding
- Schakel de D135 in.
- Ga naar de instellingen van uw telefoon, tablet of ander extern apparaat en scan naar het D135-signaal. Standaard is de apparaatnaam van de D135 "PAX D135_XXXX", waarbij XXXX staat voor de laatste 4 letters van het MAC-adres van de D135. Houd er rekening mee dat de apparaatnaam kan worden gewijzigd volgens de gebruikersvereisten.
- Koppel de mobiele apparatuur met de D135. Tijdens het koppelen kan het externe apparaat vragen om een bevestigingswachtwoord. Voer in dat geval het wachtwoord in en klik op "OK" (OK) om te bevestigen.
- Voer in de POS-app op het externe apparaat de verkoopgegevens in en volg de aanwijzingen van de app om de betaling in te stellen.
- De POS-app zal vragen om de kaart te lezen op de D135. Steek, swipe of houd de kaart omhoog naar het apparaat.
- Voer de pincode of handtekening in op de telefoon, tablet of ander extern POS-apparaat.
- Voltooi de transactie.
Instructies
De volgende secties behandelen basisbedieningsinstructies.
Het apparaat in- / uitschakelen
Inschakelen: Houd de aan/uit-knop ingedrukt totdat het apparaat piept, laat vervolgens los om de terminal in te schakelen.
Uitschakelen: Houd de aan/uit-knop ingedrukt. Wanneer vier gekleurde lampjes tegelijkertijd knipperen, is het afsluiten voltooid en kan de aan/uit-knop worden losgelaten.

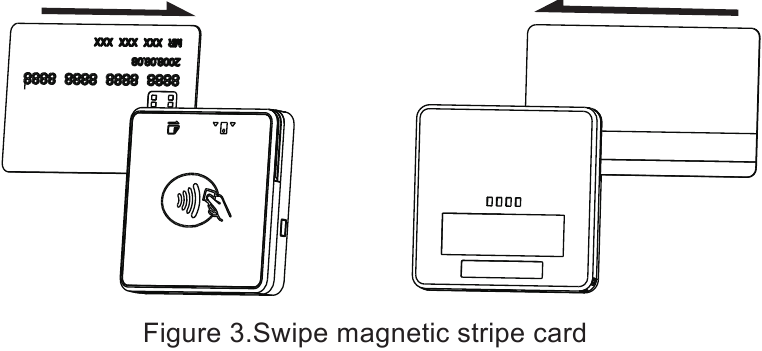

Magneetstripkaart swipen
Let op de trackpositie van de magneetstripkaart. Zorg ervoor dat u de kaart soepel en met een constante snelheid swipet in de richting zoals weergegeven in de afbeelding.

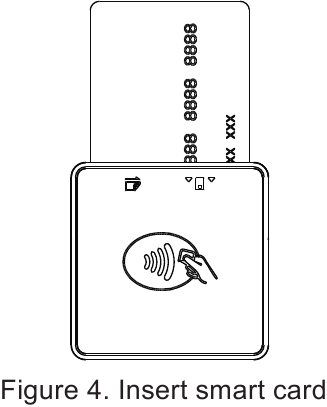

Smartcard lezen
Wanneer u een smartcard in de smartcardlezer steekt, moet de EMV-chip naar boven gericht zijn. Om fysieke schade aan de kaart of de smartcardlezer van de terminal te voorkomen, wordt aanbevolen de kaart voorzichtig te plaatsen.
ICC-operatieproces
Controleer voordat u de IC-kaart plaatst de binnenkant en rond de IC-kaartlezer. Als er verdachte objecten zijn, plaats dan geen kaart en meld het probleem onmiddellijk aan het relevante personeel.

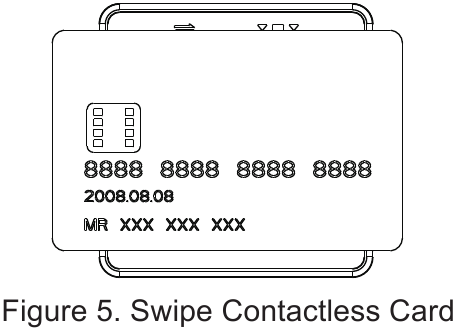

Contactloze kaart lezen
Zoals weergegeven in de bovenstaande afbeelding, plaatst u de contactloze kaart binnen het detectiegebied aan de voorkant van de terminal om het swipen van de kaart te voltooien.
Batterij opladen
Het aansluiten van de terminal op een telefoon, tablet of extern POS-apparaat met een USB-kabel kan de batterij opladen. Laad de batterij de eerste keer op voordat u de terminal gebruikt.
Stroomindicator
Het stroomindicatielampje toont de laadcapaciteit tijdens het inschakelen van het apparaat.
- Wanneer het groene lampje brandt: Meer dan 20% vermogen.
- Wanneer het rode lampje brandt: Minder dan 20% vermogen.
- Wanneer het rode lampje langzaam knippert: Onvoldoende stroomvoorziening; het apparaat wordt automatisch uitgeschakeld.
Het stroomlampje geeft ook aan of het apparaat oplaadt of volledig is opgeladen wanneer het is aangesloten op een externe voeding.
- Het rode lampje knippert langzaam: Het is aan het opladen.
- Het groene lampje brandt (knippert niet): Het is volledig opgeladen.
Statusindicator
De D135 wordt geleverd met zowel hardware- als softwaremechanismen die voorkomen dat de terminals worden geopend en gewijzigd. Als er met de D135 is geknoeid, geven de volgende lampjes aan dat het niet veilig is om te gebruiken:
- Blauwe indicator 1 en 4 branden: De machine is momenteel gecompromitteerd.
- Blauwe indicator 1, 2, 3 en 4 branden allemaal: Er is in het verleden met de machine geknoeid.
Tips voor terminalinstallatie en -gebruik
- Beschadig de USB-kabel niet. Als de USB-kabel beschadigd is, gebruik deze dan niet meer.
- Voordat u de USB-kabel op een voeding aansluit, zoals een voedingsadapter, moet u ervoor zorgen dat de voedingsspanning geschikt is voor de terminal.
- Stel de terminal niet bloot aan direct zonlicht, vochtigheid, hoge temperaturen of stoffige omgevingsomstandigheden.
- Houd de terminal uit de buurt van vloeibare materialen.
- Steek geen onbekend materiaal in een poort van de terminal. Dit kan ernstige schade aan de terminal veroorzaken.
- Als de terminal niet goed werkt, neem dan contact op met professionele POS-technici.
- Plaats de terminal niet in explosieve of gevaarlijke gebieden.
