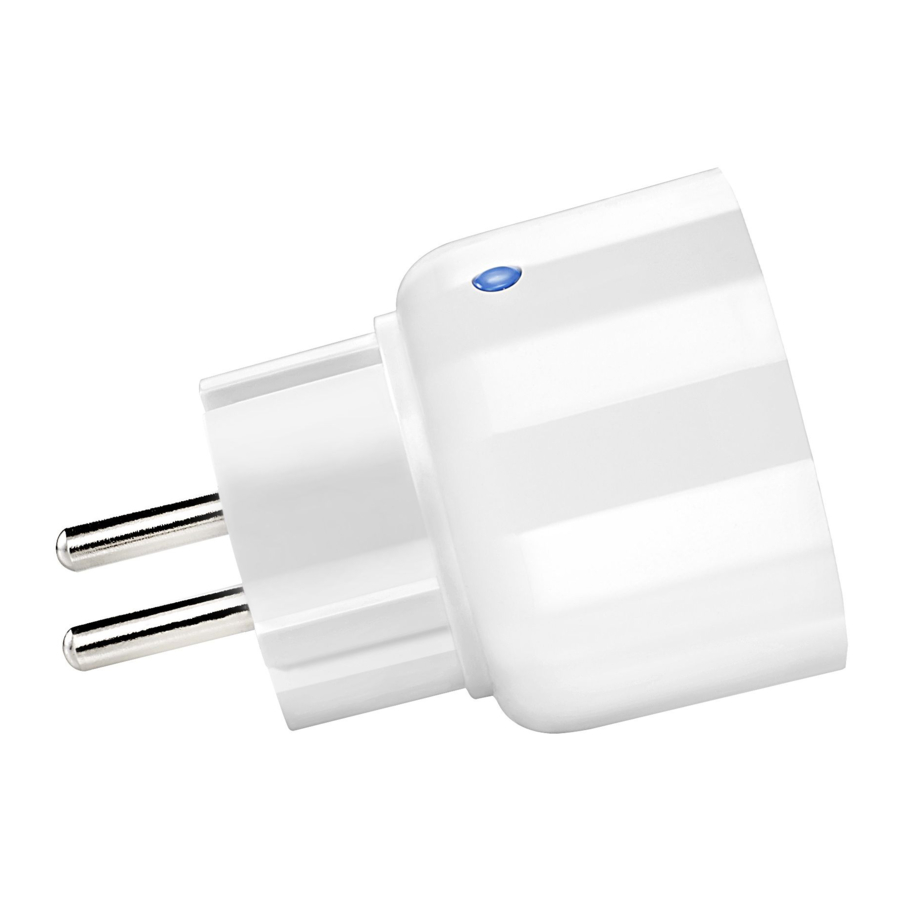

SOMFY F-74300 CLUSES Instructies
OVERZICHT
- Aan/Uit, koppelen & LED
VEILIGHEID
Lees deze instructies zorgvuldig door voordat u dit product installeert en gebruikt. Elk gebruik buiten het toepassingsgebied dat door Somfy is gespecificeerd, is verboden. Dit maakt de garantie ongeldig en ontslaat Somfy van alle aansprakelijkheid, evenals het niet naleven van de hierin gegeven instructies. Begin nooit met installeren zonder eerst de compatibiliteit van dit product met de bijbehorende apparatuur en accessoires te controleren.
Buiten bereik van kinderen bewaren.
Om beschadiging van het product te voorkomen:
- Laat het apparaat niet vallen. Vermijd spatten. schokken.
- Bescherm het tegen vloeistof
- Dompel het niet onder in water.
- Open het niet.
Beschadigde elektrische of elektronische producten, zoals gebruikte batterijen, mogen niet met het huisvuil worden afgevoerd. Breng ze naar een inzamelpunt of een erkend centrum om ervoor te zorgen dat ze correct worden gerecycled.
TECHNISCHE GEGEVENS
Stroomvoorziening: 220 - 240 V 50 Hz
Radiofrequentie: 868,42 MHz.
Frequentiebanden en maximaal gebruikt vermogen: 868.42MHz e.r.p <25 mW
Radiobereik: 30 m
Beschermingsgraad: IP20.
Bedrijfstemperatuur: 0°C tot +40°C.
Afmetingen: 74 mm x 52 mm x 52 mm
Max. schakelvermogen: resistief 1500 W, gloeilamp 800 W, fluorescent 200 W, LED 200 W
KOPPELEN
Er moet een koppelingsprocedure worden uitgevoerd om de Zwave Aan/Uit-stekker en de Somfy Home Automation Box te koppelen.
- Sluit de "Zwave Aan/Uit-stekker" aan.
- Sluit de "Zwave USB Dongle" aan op de Somfy Home Automation Box.
- Selecteer op de interface van de Somfy Home Automation Box de configuratiemodus die wordt weergegeven door het tandwielsymbool.
- Klik op de "Zwave" knop
- Klik op de "Add" (Toevoegen) knop
- Controleer of uw stekker van stroom is voorzien.
- Klik op Continue (Doorgaan)
- Druk kort drie keer op de Aan/Uit-knop binnen een interval van twee seconden
- Volg de procedure die op het scherm wordt weergegeven.
- Eenmaal gekoppeld aan de Somfy Home Automation Box, kan de "Zwave Aan/Uit-stekker" worden bediend via de interface van de Somfy Home Automation Box.
De Aan/Uit-functie kan handmatig worden bediend door kort op de "On/Off & pairing" (Aan/Uit & koppelen) knop te drukken.
DE ORIGINELE CONFIGURATIE HERSTELLEN
Om de Zwave Aan/Uit-stekker te resetten, drukt u kort drie keer op de Aan/Uit-knop en houdt u deze vervolgens ingedrukt totdat de LED begint te knipperen.
PROBLEEMOPLOSSING
| Gedetecteerde fout | Actie | Resultaat | Mogelijke oorzaken |
| Het product werkt niet wanneer het wordt bediend door de Somfy Home Automation Box. | Test door op de Aan/Uit-knop van de stekker te drukken. Afhankelijk van het resultaat, ga naar "a" of "b". |
| Het product is beschadigd of verkeerd aangesloten. |
| Controleer de status van de LED (1). Als deze knippert, is het product niet gekoppeld. Herhaal de koppelingsprocedure. Als deze niet knippert, voer dan een reset uit en vervolgens de koppelingsprocedure. |
Somfy SAS
50 avenue du Nouveau
Monde
F-74300 CLUSES
