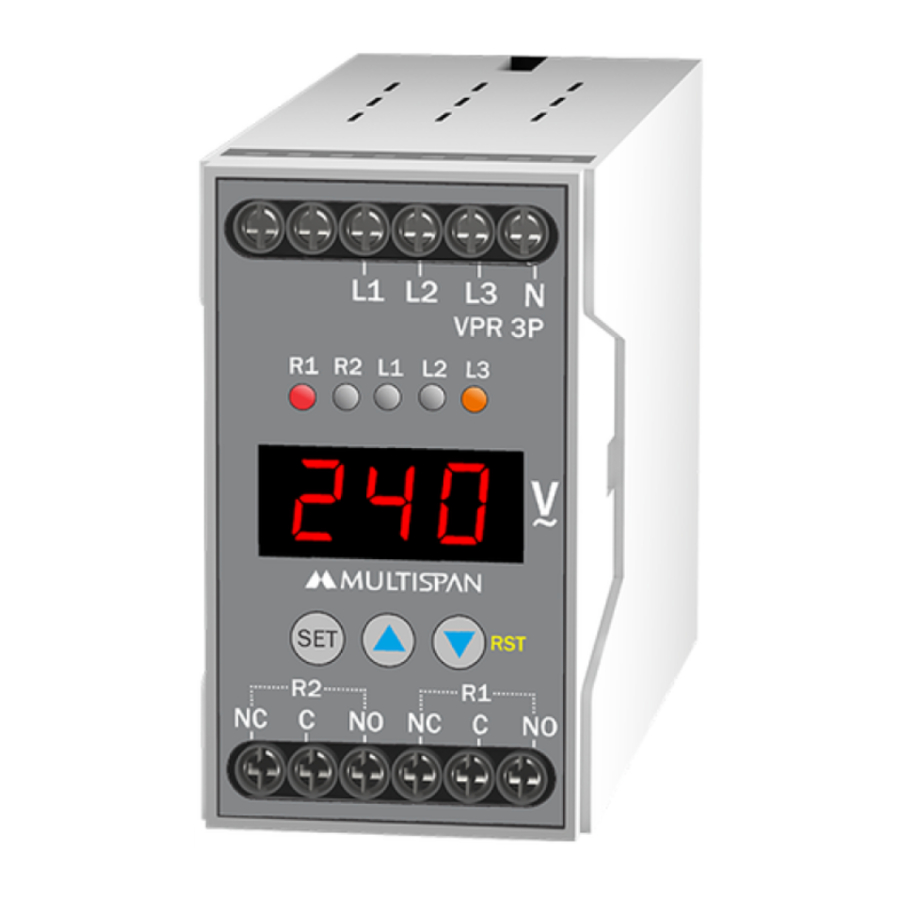

MULTISPAN VPR 3P Handleiding
- 1 TECHNISCHE SPECIFICATIES
- 2 MECHANISCHE INSTALLATIE
- 3 AANSLUITING VAN DE TERMINAL
- 4 KNOPBEDIENING
- 5 DISPLAY PAGINA
- 6 STAPPEN VOOR MECHANISCHE INSTALLATIE
- 7 ONDERHOUD
- 8 INSTALLATIE RICHTLIJNEN
- 9 VEILIGHEIDSMAATREGEL
- 10 WAARSCHUWINGS RICHTLIJNEN
- 11 PARAMETER INSTELLING
- 12 FOUTMELDING
- 13 Download handleiding
- 14 In andere talen
TECHNISCHE SPECIFICATIES
EIGENSCHAPPEN
Bescherming beschikbaar
- Overspanning
- Onderspanning
- Over Frequentie
- Onder Frequentie
- Asymmetrie
- Faseverlies
- Fasevolgorde
3-cijferig helder LED-display
Handmatige/Automatische reset optie, zelfaangedreven
Tijdparameter: inschakelvertraging, hersteltijd (automatische reset), tripvertraging
INPUT SPECIFICATIES
| Directe spanning AC | 280 tot 520V AC (L - L) 3Ø-3W 160 tot 300V AC (L - N) 3Ø-4W |
| Frequentie | 45.0 Hz tot 65.0 Hz |
| Resolutie | 1 Volt |
| Nauwkeurigheid | Klasse 1.0 |
DISPLAY EN KNOPPEN
| Display | 3 cijfers, 1 regel, 7 segmenten, 0.4" RODE LED |
| Knoppen | SET, INC, DEC/RST |
ALGEMENE SPECIFICATIES
| Afmeting (mm) | 75 (H) x 45 (B) x 110 (D) mm |
| Trip instelling | Onderspanning: (260-520V AC,3Ø-3W), (160-300V AC,3Ø-4W) Overspanning: (260-520V AC,3Ø-3W), (160-300V AC,3Ø-4W) Onder Frequentie: 45.0 Hz tot 65.0 Hz Over Frequentie: 45.0 Hz tot 65.0 Hz Fase Asymmetrie: 2-30% |
| Tijd Parameter | Power ON Vertragingstijd: 0 tot 99 sec. Trip vertragingstijd: 0 tot 999 sec. Hersteltijd: 0 tot 99 sec. |
OUTPUT SPECIFICATIES
| Relais | 2 stuks. |
| Relais Type | 1 C/O (NO-C-NC) |
| Waardering | 1e Relais 10A, 230V AC 2e Relais 5A, 230V AC |
HULPVOEDING
Zelfaangedreven, 30 VA MAX
OMGEVINGCONDITIES
| Bedrijfstemperatuur. | 0°C tot 55°C |
| Relatieve Vochtigheid | Tot 95% RH (niet-condenserend) |
MECHANISCHE INSTALLATIE
| Vooraanzicht (mm) | Zijaanzicht (mm) |
 |
 |

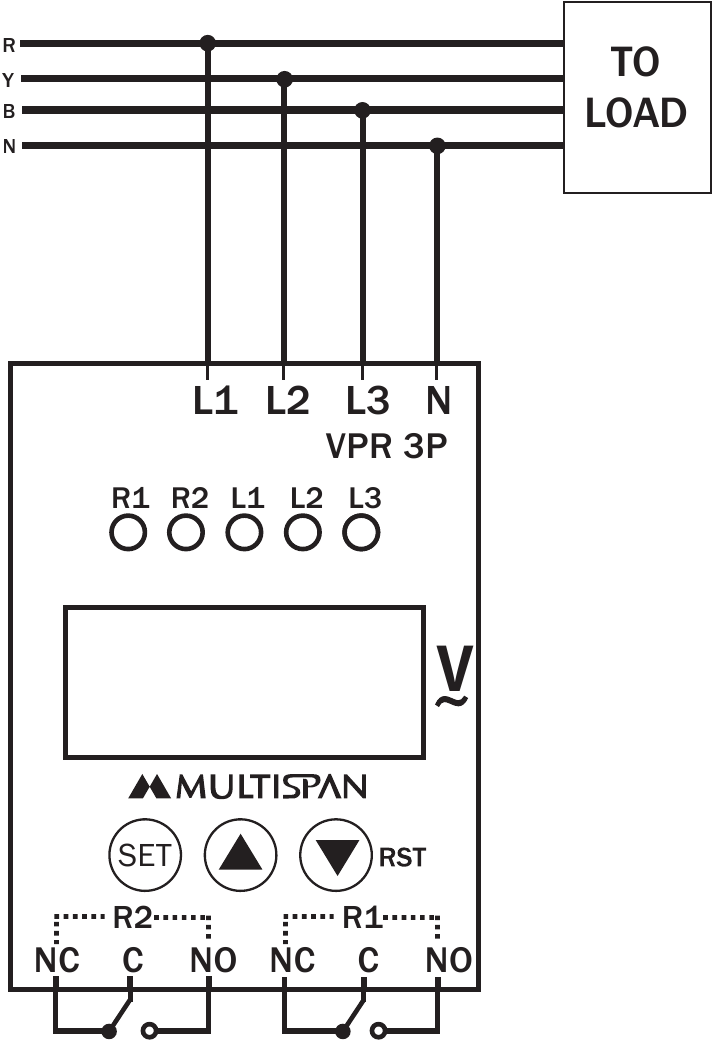

AANSLUITING VAN DE TERMINAL
KNOPBEDIENING
| FUNCTIE | DRUK OP KNOP |
| BEDIENING MODUS | |
| Om naar de parameterinstelling te gaan |  Gedurende 5 sec |

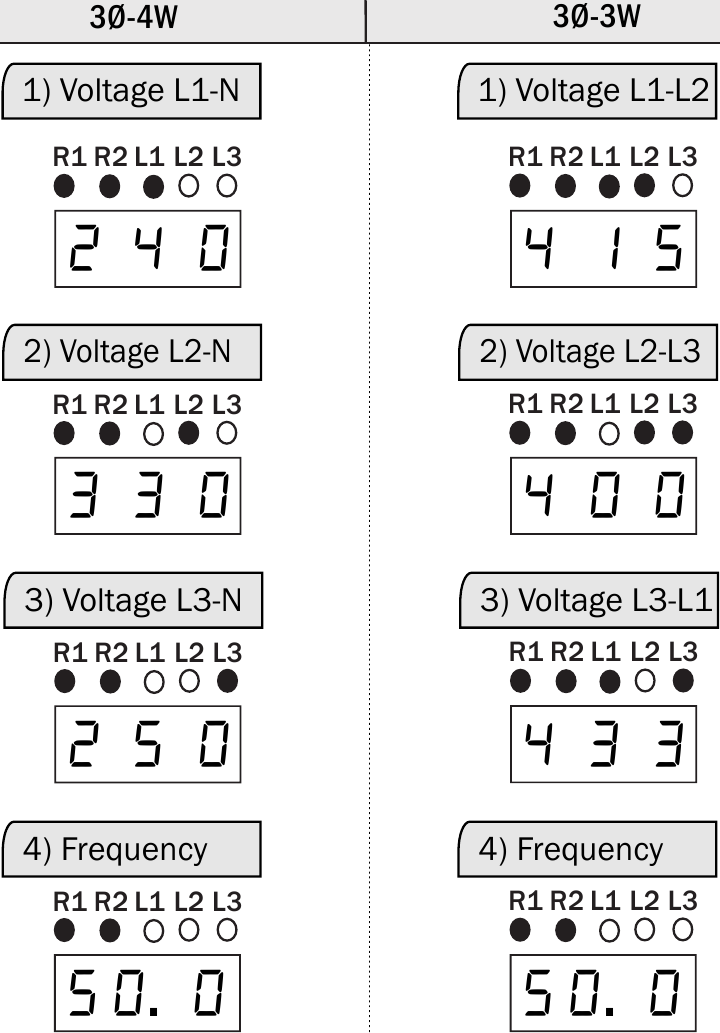

| Om individuele fasespanning te bekijken |  OF  |
| Om te scrollen & pagina vast te houden | + |
| Om het relaiscontact in de handmatige modus te resetten na tripping | RST |
| PARAMETER INSTELLINGS MODUS | |
| Het wordt gebruikt om de parameterwaarde in te stellen en op te slaan & af te sluiten vanuit het menu | |
| Om de waarde in de parameterinstelling te verhogen | |
| Om de waarde in de parameterinstelling te verlagen | RST |
DISPLAY PAGINA
STAPPEN VOOR MECHANISCHE INSTALLATIE
- Om het instrument op een DIN-rail te installeren, tilt u de klem aan de achterkant van het instrument op en plaatst u deze op de rail. Laat nu de klem los, zodat het instrument op de DIN-rail past.
- Zorg voor een goede passing van het instrument door het naar buiten te trekken.
- Om het instrument te verwijderen, tilt u de klem op om het van de DIN-rail los te maken.
- De apparatuur mag in geïnstalleerde toestand niet in de buurt komen van een warmtebron, bijtende dampen, oliedampen of andere ongewenste procesbijproducten.
- Sluit niets aan op ongebruikte terminals.
ONDERHOUD
- De apparatuur moet regelmatig worden schoongemaakt om verstopping van ventilerende delen te voorkomen.
- Reinig de apparatuur met een schone, zachte doek. Gebruik geen isopropylalcohol of andere reinigingsmiddelen.
- Smeltzekering mag niet door de operator worden vervangen.
INSTALLATIE RICHTLIJNEN
- Laat geen stukjes metaal, draadknipsels of fijne metaalvullingen van de installatie in het product terechtkomen, anders kan dit leiden tot een veiligheidsrisico dat op zijn beurt het leven in gevaar kan brengen of een elektrische schok bij de operator kan veroorzaken.
- Stroomonderbreker of hoofdschakelaar moet worden geïnstalleerd tussen de stroombron en de voedingsaansluiting om de "AAN" (Aan) of "UIT" (Uit) functie mogelijk te maken. Deze hoofdschakelaar of stroomonderbreker moet echter op een handige plaats worden geïnstalleerd die normaal toegankelijk is voor de bediener.
- Gebruik en bewaar het instrument binnen de gespecificeerde omgevingstemperatuur- en vochtigheidsbereiken zoals vermeld in deze handleiding.
VEILIGHEIDSMAATREGEL
|
Als alle apparatuur niet wordt behandeld op een manier die door de fabrikant is gespecificeerd, kan dit de bescherming die door de apparatuur wordt geboden, verminderen.
|
Alle veiligheidsgerelateerde codificaties, symbolen en instructies die in deze bedieningshandleiding of op de apparatuur voorkomen, moeten strikt worden nageleefd om de veiligheid van het bedienend personeel en het instrument te waarborgen.
Lees de volledige instructies voor installatie en bediening van het apparaat.WAARSCHUWINGS RICHTLIJNEN
Risico op elektrische schokken.
- Om het risico op elektrische schokken te voorkomen, moet de stroomtoevoer naar de apparatuur UIT (Uit) worden gehouden tijdens het maken van de bedrading. Raak de aansluitingen niet aan terwijl de stroom wordt geleverd.
- Om elektromagnetische interferentie te verminderen, gebruikt u draad met voldoende waarde en moeten windingen van dezelfde gelijke grootte worden gemaakt met de kortste verbinding.
- De kabel die wordt gebruikt voor de aansluiting op de stroombron, moet een doorsnede van 1 mm of groter hebben. Deze draden moeten een isolatiecapaciteit hebben van ten minste 1,5 kV.
- Een beter anti-ruiseffect kan worden verwacht door een standaard voedingskabel voor het instrument te gebruiken.
PARAMETER INSTELLING

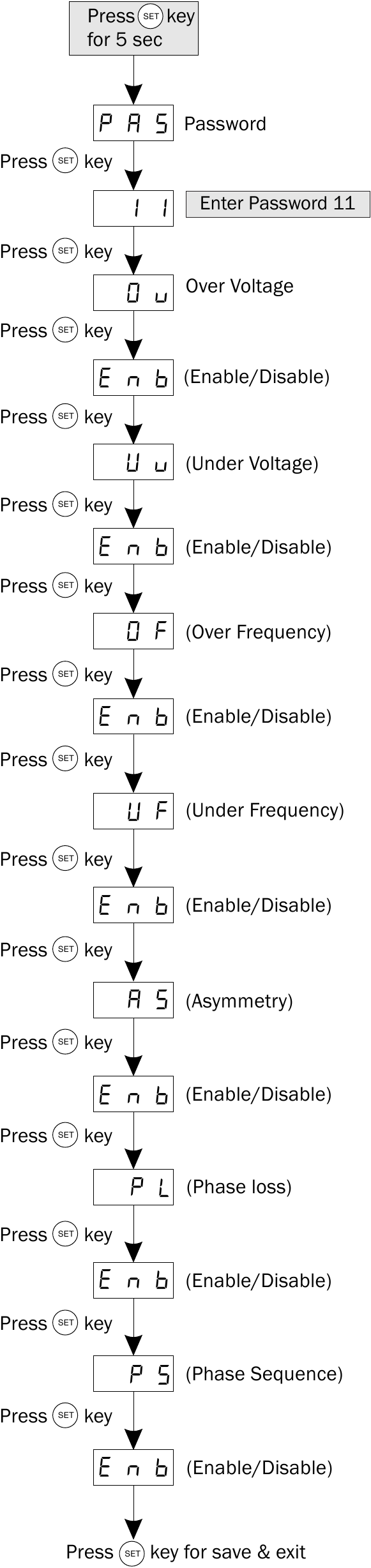

Wachtwoord 11: Om parameter in / uit te schakelen (Overspanning, Onderspanning, over Frequentie, Onder Frequentie, Asymmetrie, Faseverlies, Fasevolgorde)

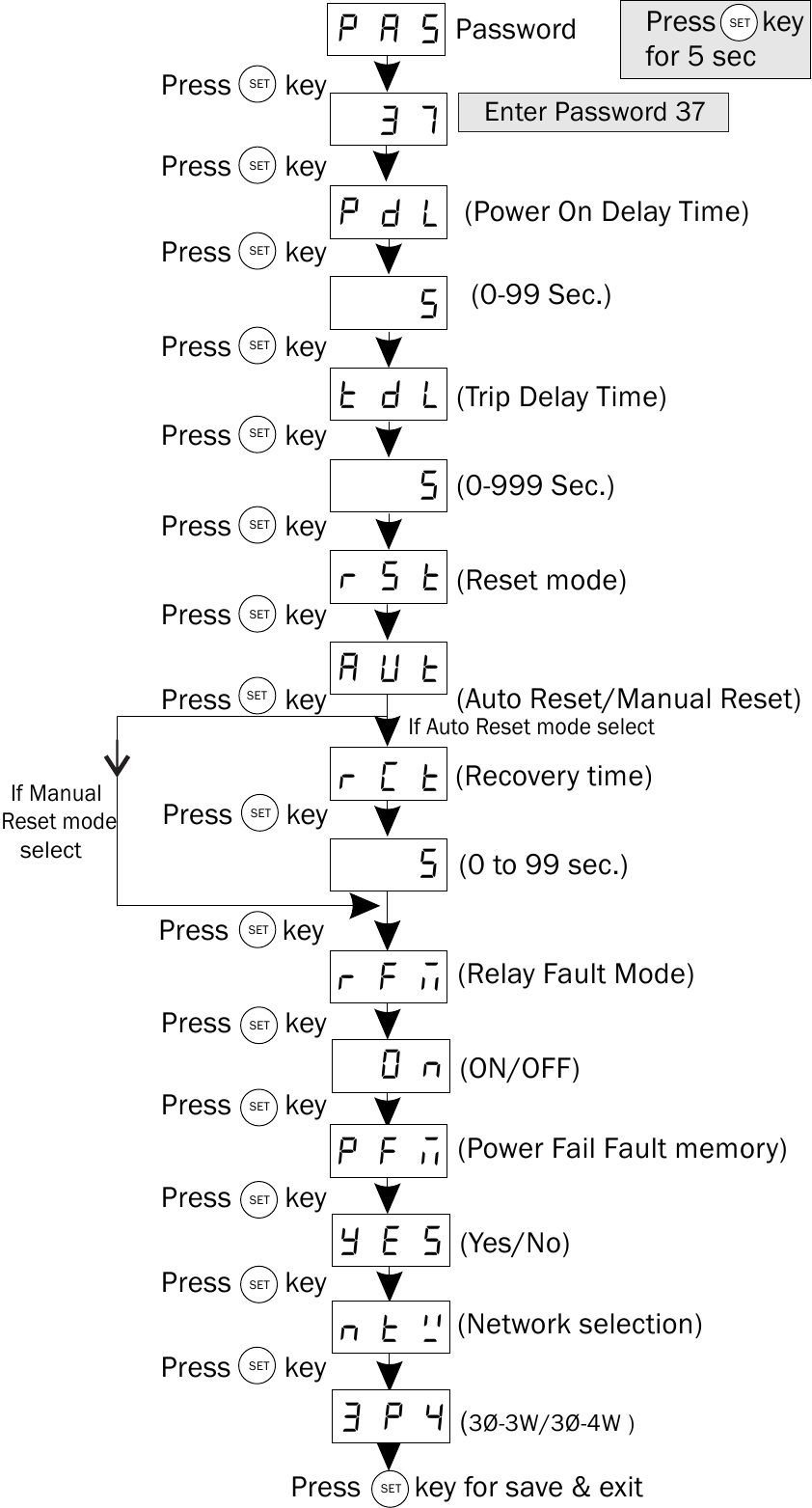

Wachtwoord 37: Om Power on vertragingstijd, Trip vertragingstijd, Reset Mode, Relay Fault Mode in te stellen.

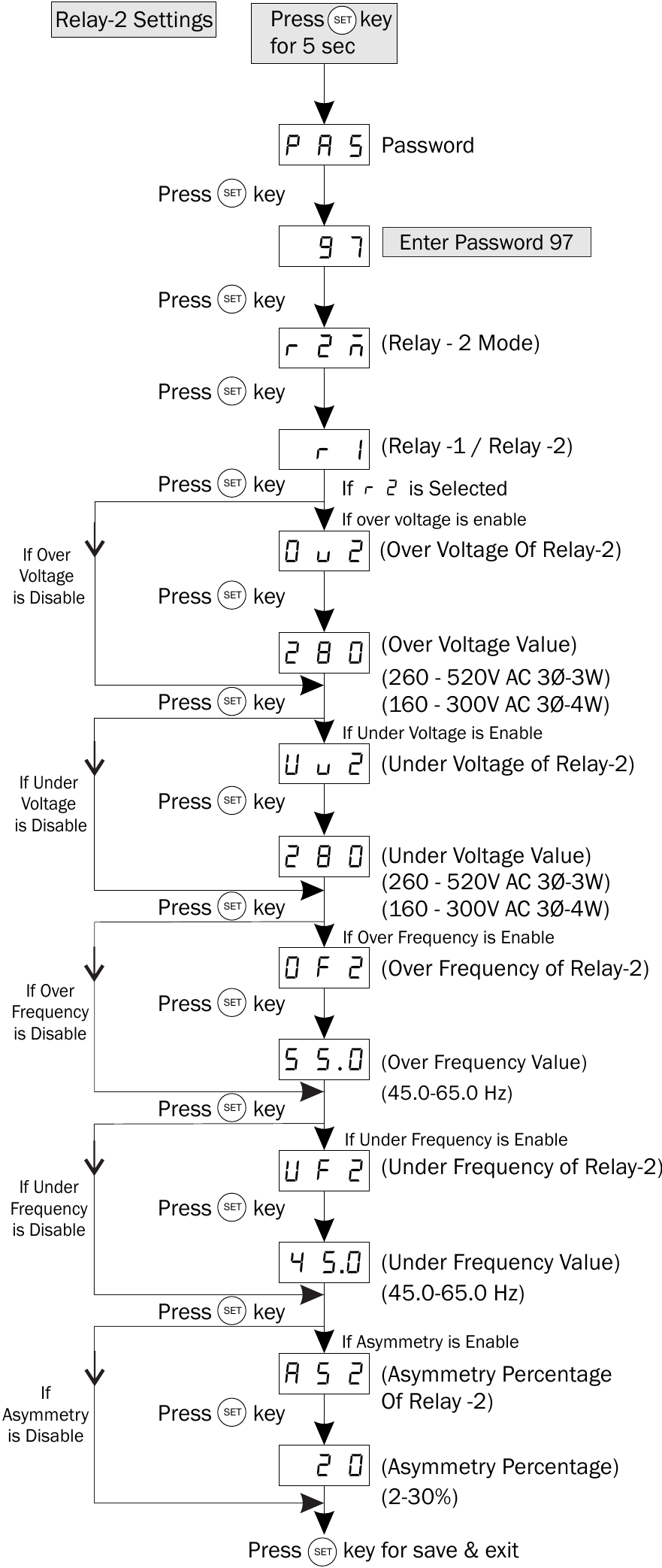

Wachtwoord 73: Relais 1 Instellingen
Wachtwoord 97: Relais 2 Instellingen
(Relais-1 & Relais-2 Instellingen: Om Trip Value Of Over Voltage, Under Voltage, Over Frequency, Under Frequency, Asymmetry Percentage in te stellen)
- Als R2M (Relay-2 mode) is geselecteerd als R1 (Relay-1), worden alle instellingen die zijn gedaan voor Relay-1 automatisch ingesteld voor Relay-2.
- Voor Hold & Scroll Druk op
![]()
+ ![]()
knop gedurende 3 sec.

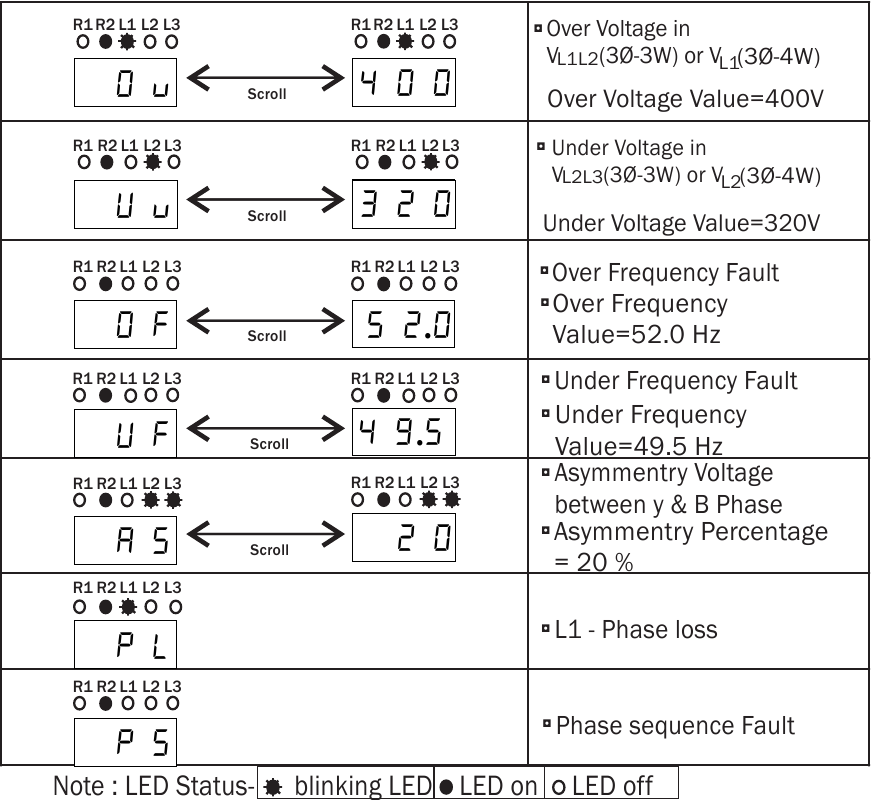

FOUTMELDING
Specificaties kunnen worden gewijzigd, aangezien ontwikkeling een continu proces is,
Dus voor meer actuele bedieningsinformatie en ondersteuning,
Neem contact op met onze Hulplijn: 9978991474/76/82 of e-mail naar service@multispanindia.com
Ver: 191201
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download MULTISPAN VPR 3P Handleiding
