Fela CASAMBI - Schakelhandleiding

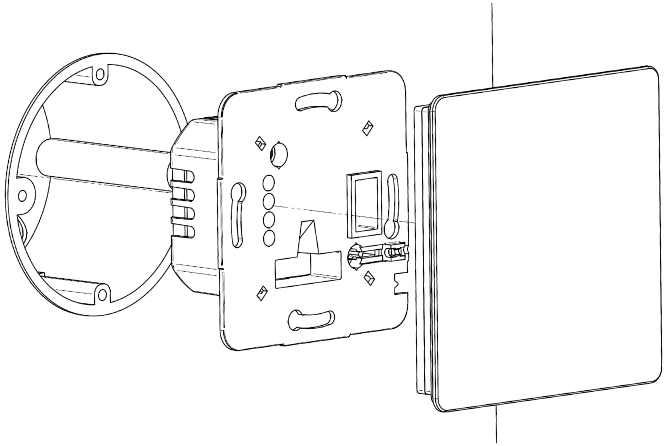

De schakelaar monteren
(stationair 230V)
Sluit het inbouwdeel (voedingseenheid) aan en monteer het vervolgens in de juiste positie in de bestaande installatie (stopcontact). Plaats de glazen voorplaat, deze moet met een hoorbare klik op zijn plaats klikken.

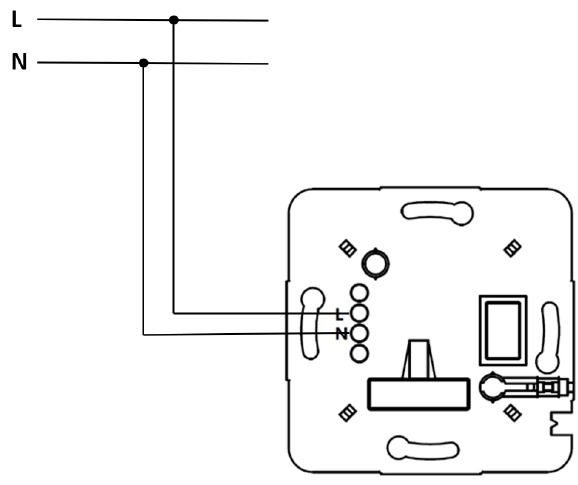

De schakelaar installeren
(stationair 230V)
Het stroomgedeelte moet worden aangesloten zoals afgebeeld (L/N). Hiervoor moeten de aansluitkabels ca. 6 - 8 mm gestript worden. Pas vervolgens het stroomgedeelte op de juiste manier aan en zet het vast met behulp van de montageschroeven van het inbouwdeel.

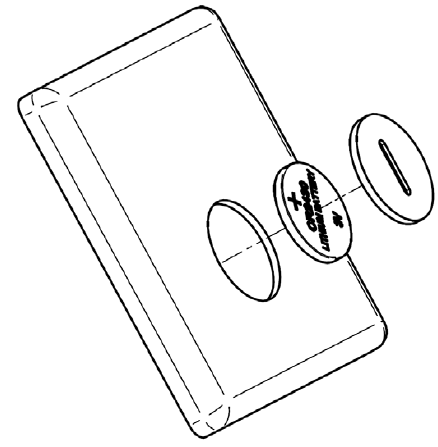

De batterij plaatsen
(mobiele batterijschakelaar)
Open het batterijcompartiment voorzichtig door het tegen de klok in te draaien. Plaats een knoopcel type CR2430 met de positieve pool naar de batterijdeksel gericht. Draai de batterijdeksel met de klok mee om te sluiten. Deze mag alleen worden gesloten met de batterij geplaatst.

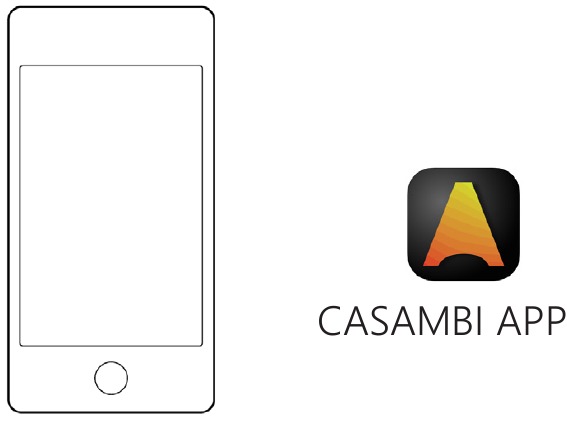

Schakelaars initialiseren / configureren
Door op een willekeurige toets van de FELA SWITCH te drukken, wordt de automatische detectie in de app geactiveerd.
Door op „Toevoegen aan..." ("Add to...") te tikken, kan het gewenste netwerk worden geselecteerd.
TECHNISCHE SPECIFICATIES
| Stationair 230 Volt | Mobiele batterijschakelaar | |
| Bedrijfsspanning | 220 – 240 V | 3,3 V knoopcel (CR2430) |
| Frequentie | 50 Hz | |
| Stroomverbruik | < 5 mA | < 50 µA |
| Bedrijfstemperatuur | 10 tot 30°C | |
| Opslagtemperatuur | -20°C tot 60°C | |
| Signaaloverdracht | Bluetooth 4.0 | |
| Frequentie | 2,4 GHz | |
| Max. zendvermogen | 2,51 mW | |
| Bluetooth bereik | tot 30 m | |
| Oppervlak | Glas in zwart, wit, zilvergrijs | |
| Afmeting (L x B x H) | 86 x 86 x 43,3 mm (oppervlak 11,6 mm) | 89 x 89 x 9,8 mm |
| Behangcompensatie | max. 1 mm | - |
Uitgebreide bedienings- en installatie-instructies vindt u op onze website op www.fela.de/downloads-2
VEILIGHEIDSINSTRUCTIES
Gevaar voor elektrische schok. Voordat u aan het apparaat werkt, moet u alle bijbehorende stroomonderbrekers loskoppelen (stationaire 230 V wandschakelaar).
Explosiegevaar bij gebruik van onjuiste batterijen. Houd batterijen buiten bereik van kinderen. Het inslikken van een batterij kan levensbedreigende gevolgen hebben (mobiele batterijversie).
Bescherm het systeem tegen direct zonlicht om hoge temperaturen te vermijden. Vermijd het gebruik van de schakelaar in sterk verwarmde ruimtes en houd hem indien mogelijk uit de buurt van warmtebronnen.
Houd de schakelaar uit de buurt van ruimtes met een hoge luchtvochtigheid.
Als het glas beschadigd is, bijvoorbeeld door een val, mag de schakelaar niet meer worden gebruikt.
Er bestaat een risico op letsel. Schade aan het glas kan leiden tot verkeerde triggering. Er bestaat een risico op brandwonden als het glasoppervlak te heet is. Laat het systeem afkoelen voordat u het apparaat weer gebruikt.
MILIEUBESCHERMING EN VERWIJDERING
Oude apparaten mogen niet met het huisvuil worden afgevoerd. Volgens de EU-voorschriften moeten elektronische apparaten aan het einde van hun levensduur worden ingeleverd bij een aangewezen inzamelpunt.
Gebruik de landspecifieke retour- en inzamelsystemen voor de verwijdering van oude elektrische of elektronische apparatuur en batterijen.
Voer verpakkingsmaterialen op een milieuvriendelijke manier af.
VERKLARING VAN CONFORMITEIT
FELA GmbH verklaart hierbij dat de FELA SWITCH CASAMBI als de stationaire 230 Volt wandschakelaar en mobiele batterijschakelaar voldoen aan de 2014/53/EU richtlijn.
FELA GmbH
Sturmbühlstraße 180 – 184
D-78054 Villingen-Schwenningen
Telefoon: +49 7720 3902-0 |
