Texas Instruments AM335x - Snelstartgids evaluatiemodule

Introductie

Welkom bij de AM335x Evaluatiemodule (EVM) Snelstartgids. Deze gids is ontworpen om u te helpen bij de eerste installatie van uw EVM.

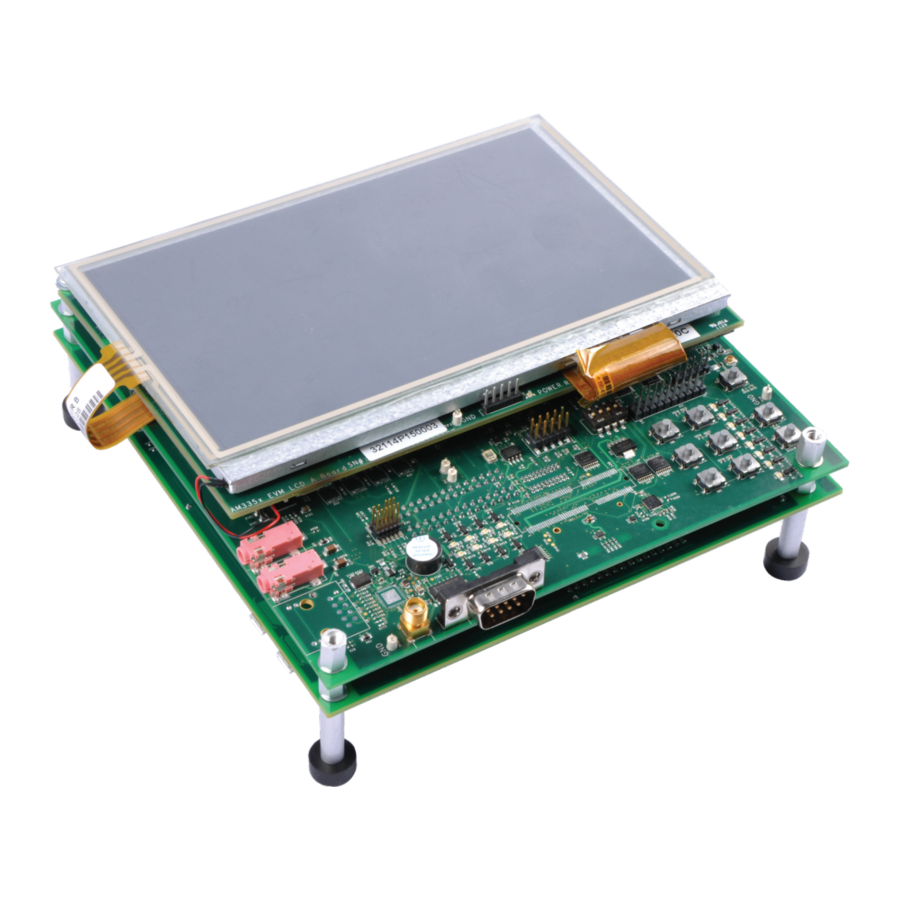

Met deze EVM kunt u zowel Linux™ als Android™ besturingssystemen ervaren die de AM335x Cortex™-A8 processor, 3D-graphics, Wi-Fi™/Bluetooth^® gebaseerd op WL1271, en nog veel meer laten zien. De AM335x EVM bevat het volgende:

• Hardware
  • AM335x general-purpose basisprintplaat met:
    • AM3358 processor
    • TPS65910 power management IC
    • WL1271 Wi-Fi/Bluetooth module
  • AM335x general-purpose dochterkaart met:
    • extra I/O
    • audio
    • navigatie
  • 7" WVGA LCD touchscreen dochterkaart
  • USB- en seriële kabels
  • Stylus
  • Universele voeding met regionale adapter
  • USB SD-kaartlezer
• Gedrukte documenten
  • AM335x EVM Snelstartgids (dit document)
  • Android en Linux SDK SD-kaart inhoudsopgave
  • Softwarelicentieovereenkomst
• Software en soft copy documenten
  • AM335x Linux Software Development Kit (SDK)
  • AM335x Android Development Kit

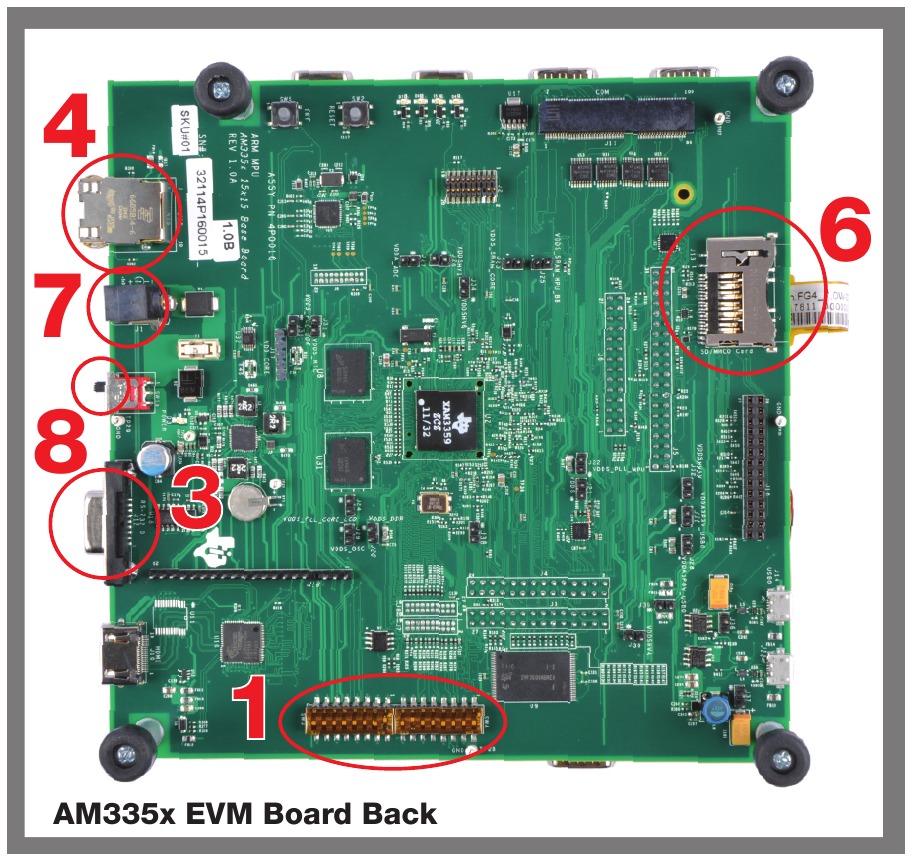

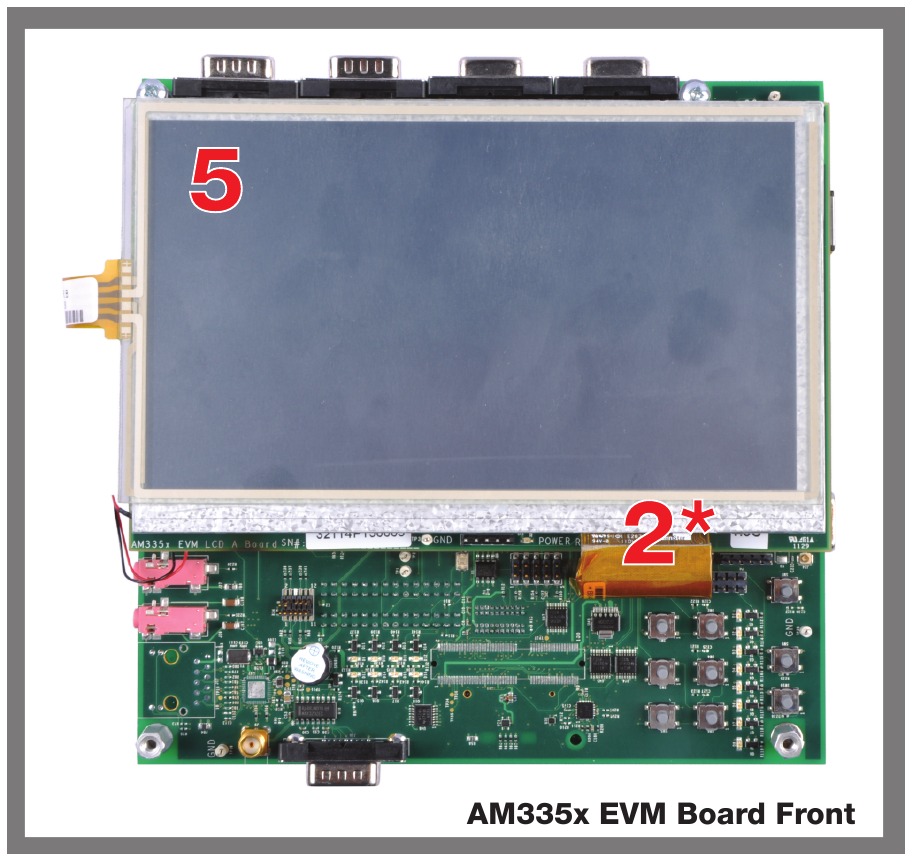

Overzicht

*2 SW6 switch bevindt zich onder de klep

Standaard setup (OS booten vanaf SD-kaart)

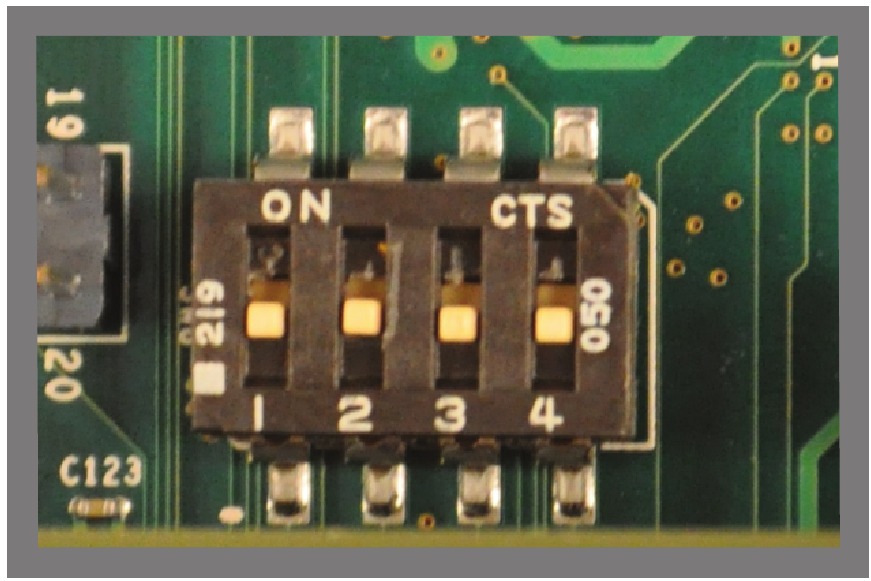

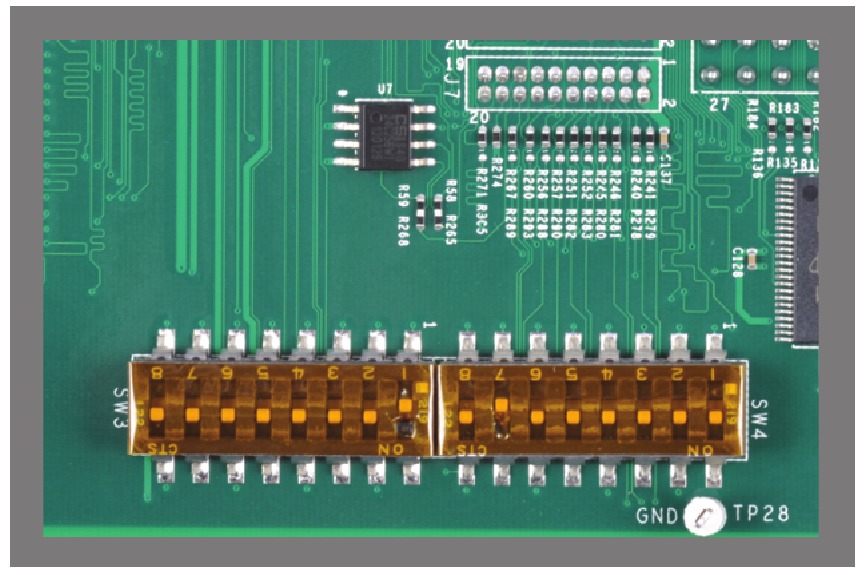

1. Controleer of de SW3/SW4 DIP-switches zijn ingesteld zoals weergegeven. SW3/SW4 bevinden zich aan de achterkant van de AM335x EVM.


2. Zorg ervoor dat de SW6 DIP-switch is ingesteld zoals weergegeven (OFF). SW6 bevindt zich op de AM335x dochterkaart.

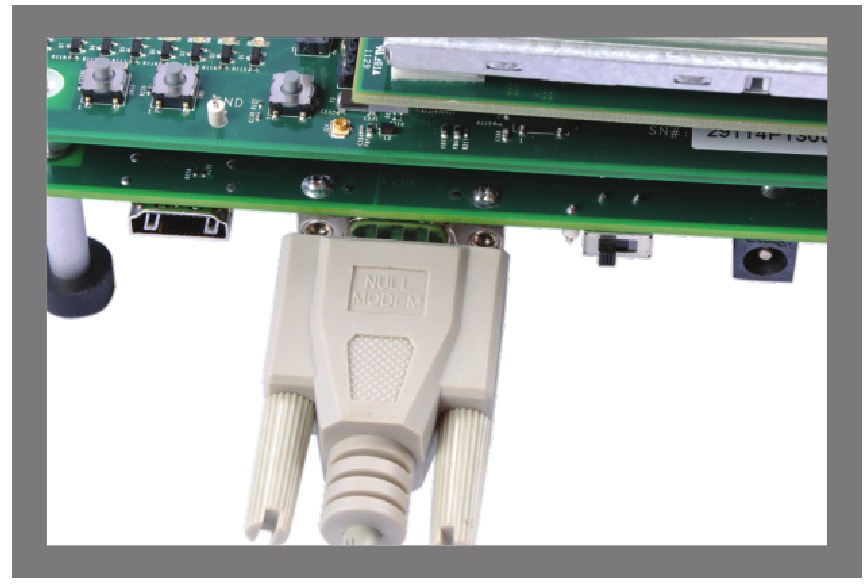

3. Sluit de meegeleverde seriële kabel aan op de UART DB-9 (J12) connector op de AM335x basisprintplaat.
   LET OP: Er zijn vijf extra UART's voor ontwikkeling, maar deze kunnen niet worden gebruikt voor demo-doeleinden.

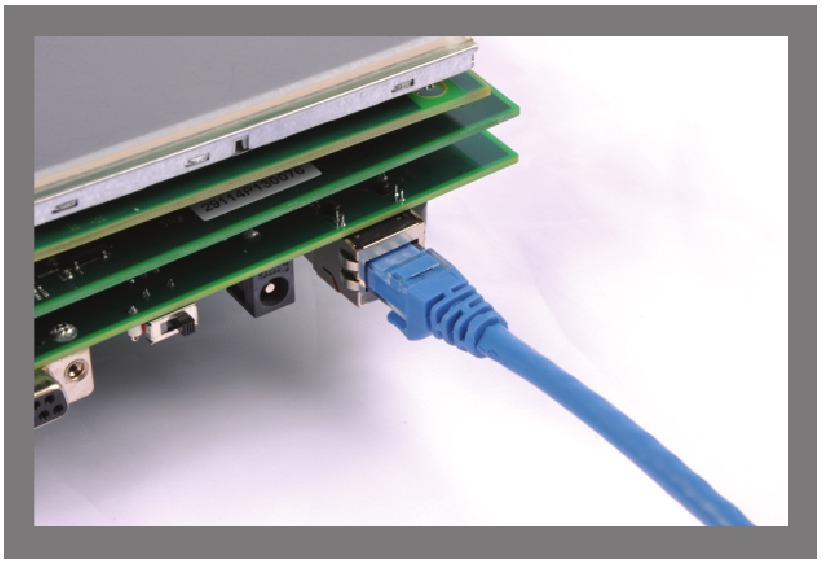

4. Sluit de Ethernet-kabel aan op de RJ-45-aansluiting op de AM335x basisprintplaat. Sluit het andere uiteinde van de kabel aan op een router met internetverbinding of een Ethernet-switch.

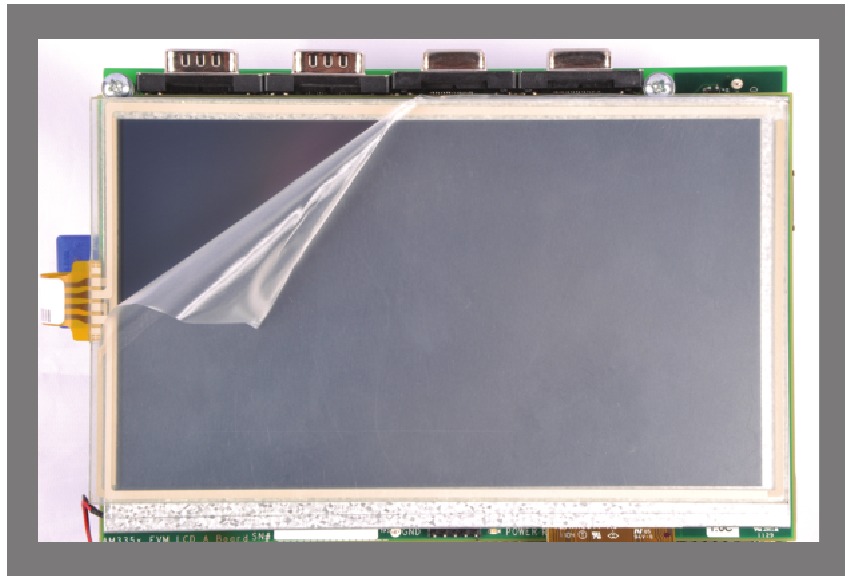

5. Verwijder de beschermende plastic folie van het LCD-touchscreen.

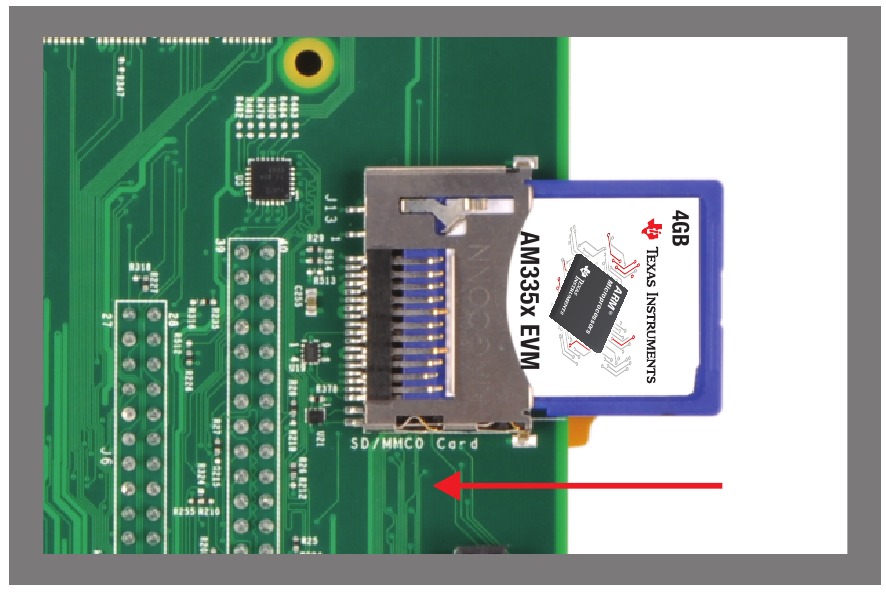

6. Kies de OS-demo die u wilt gebruiken en plaats de juiste SD-kaart in de AM335x EVM zoals weergegeven.

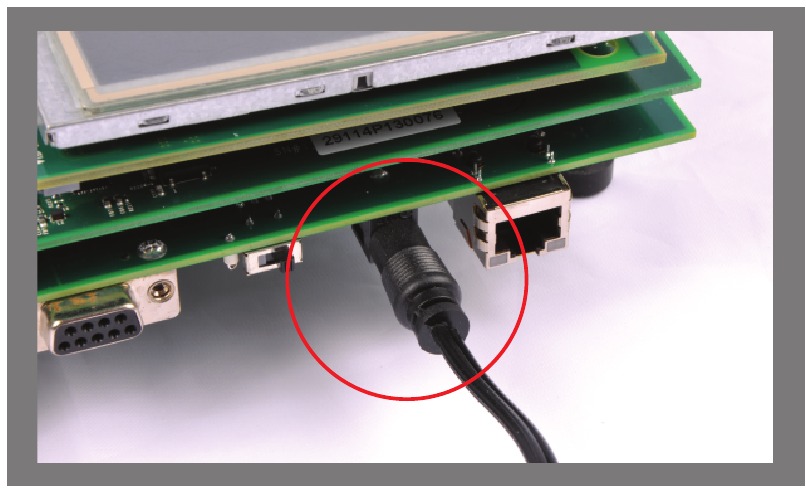

7. Sluit de voedingskabel aan op de voedingsaansluiting op de basisprintplaat.

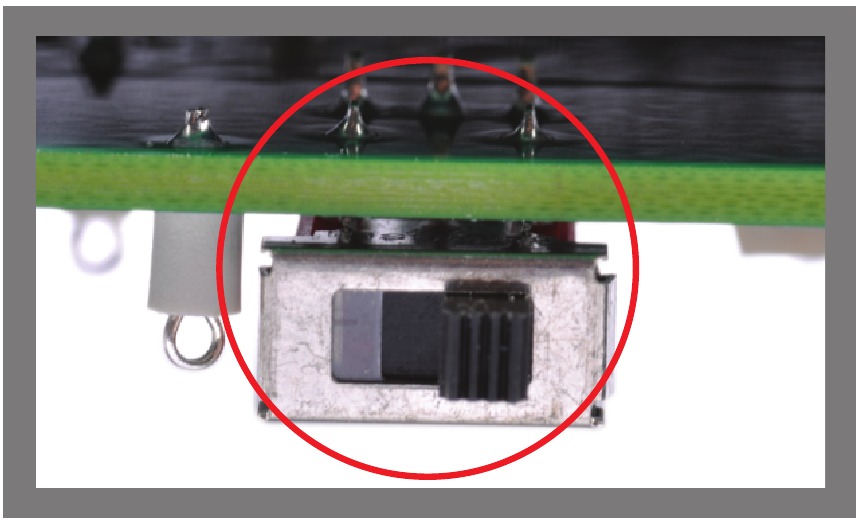

8. Zet SW1 op de AM335x EVM basisprintplaat zoals weergegeven.
   LET OP: De stroom staat aan wanneer de schakelaar zich het dichtst bij de voedingskabel bevindt.

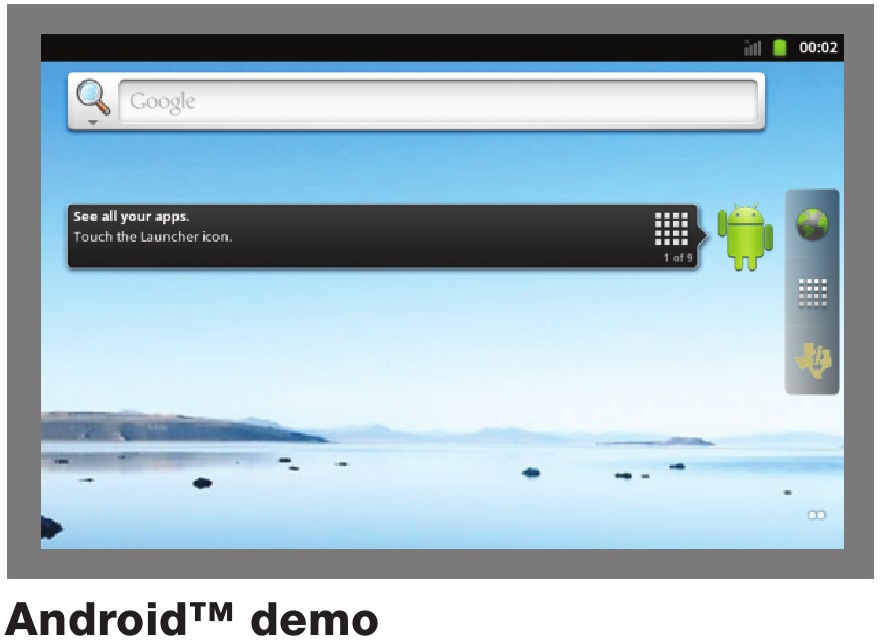

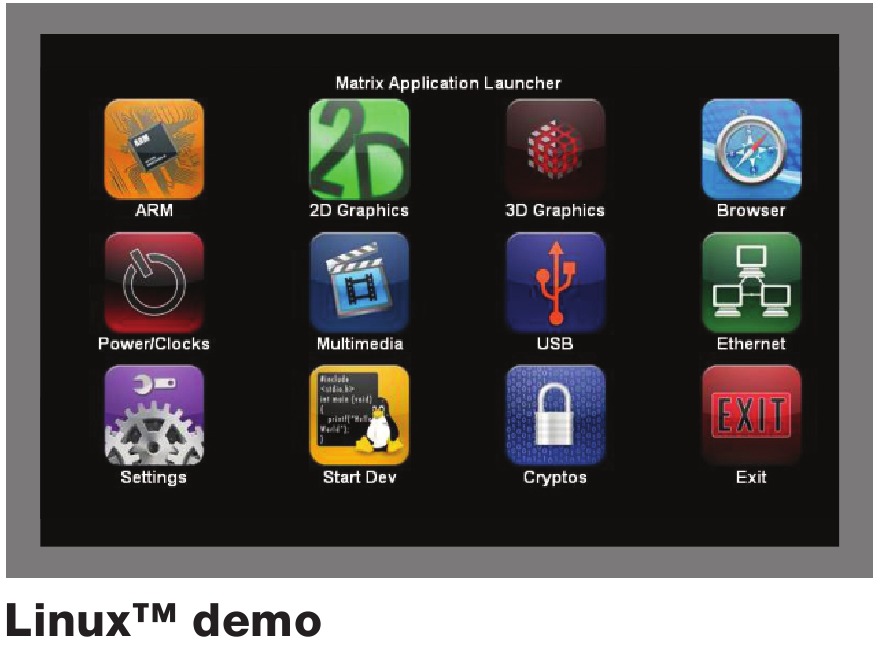

9. U bent nu klaar om de bijbehorende OS-demo's te verkennen, die verschillende voorbeeldtoepassingen en demo's bevatten. Klik met een stylus op een pictogram om de demo te starten en klik op "exit" (afsluiten) (indien beschikbaar) om de demo te beëindigen.


10. Volgende stappen
    (Bereid uw workstation voor op softwareontwikkeling)

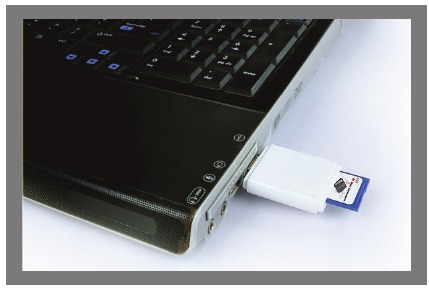

    Om uw workstation voor te bereiden op softwareontwikkeling, schakelt u de kit uit, verwijdert u de SD-kaart en plaatst u deze in de meegeleverde SD-kaartlezer. Volg de onderstaande instructies voor het bijbehorende OS.
    Linux Software Development Kit
    Plaats vanaf een Linux-host-pc de lezer in een ongebruikte USB-poort en voer vanuit de map START HERE setup.htm uit.
    Android Development Kit
    Als de Android SD-kaart is aangesloten op uw host-pc, zoekt u de map START HERE op de SD-kaart en bekijkt u setup.htm.

Voor meer informatie over AM335x of om de nieuwste software te downloaden, gaat u naar www.ti.com/am335x.
Voor informatie over de WL1271-oplossing gaat u naar: www.ti.com/connectivitywiki.
Voor ondersteuningsvragen kunt u contact opnemen met: support@ti.com of www.ti.com/e2e.

Belangrijke mededeling: De producten en diensten van Texas Instruments Incorporated en haar dochterondernemingen die hierin worden beschreven, worden verkocht onder de standaard verkoopvoorwaarden van TI. Klanten wordt geadviseerd de meest recente en volledige informatie over TI-producten en -diensten te verkrijgen voordat ze bestellingen plaatsen. TI aanvaardt geen aansprakelijkheid voor hulp bij toepassingen, toepassingen of productontwerpen van de klant, softwareprestaties of inbreuk op patenten. De publicatie van informatie over producten of diensten van een ander bedrijf vormt geen goedkeuring, garantie of bekrachtiging daarvan door TI.

Handelsmerken in deze uitgave: De platformbalk is een handelsmerk van Texas Instruments. Alle andere handelsmerken zijn eigendom van hun respectieve eigenaars.

© 2011 Texas Instruments Incorporated
Gedrukt in de VS door (Printer, City, State)

Voor meer informatie: www.ti.com/am335x
