Somfy Eolis WireFree io - Installatiegids Weerstation

Deze handleiding beschrijft hoe u dit product installeert, in gebruik neemt en bedient.

Introductie

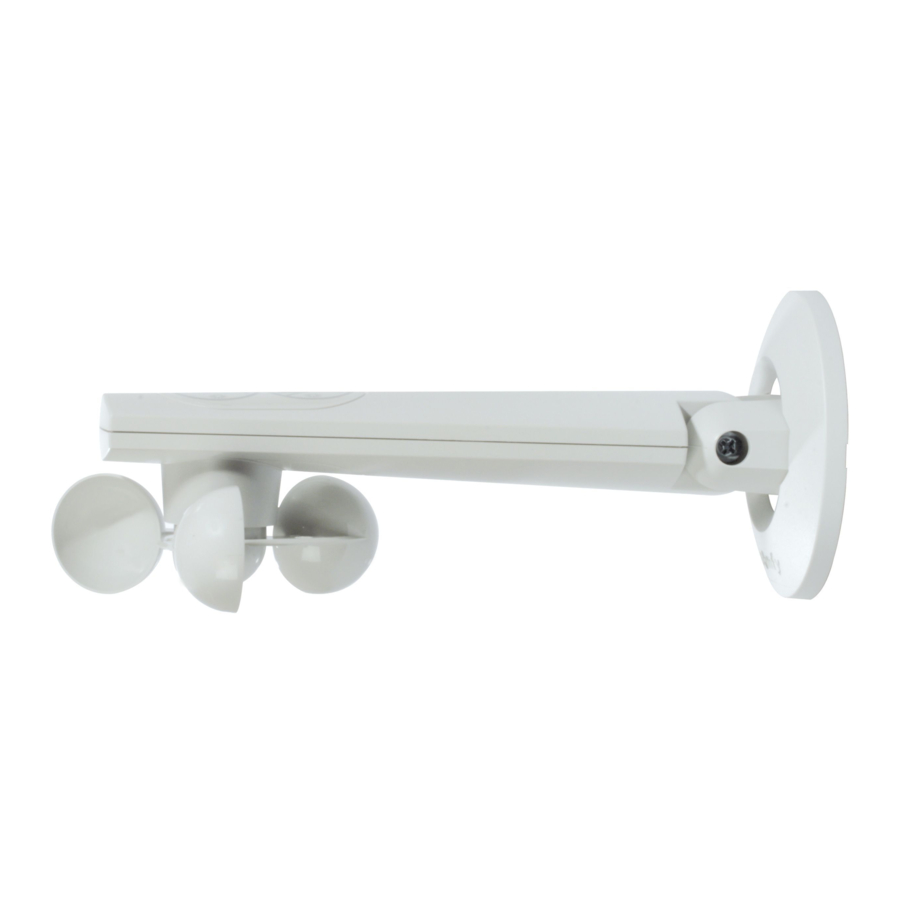

De Eolis WireFree™ io is een draadloze windsensor uitgerust met io-homecontrol^® radiotechnologie.

De Eolis WireFree™ io is rechtstreeks verbonden met io-homecontrol^® motoren voor terraszonweringen, verticale zonweringen of buitenjaloezieën, waardoor het automatisch omhoog brengen van deze toepassingen kan worden aangestuurd wanneer de wind boven een bepaalde vooraf ingestelde drempel waait.

De windgevoeligheidsdrempel is standaard vooraf ingesteld, maar kan op de sensor worden aangepast aan de vereisten en de werkelijke klimatologische omstandigheden.

Veiligheid

Veiligheid en verantwoordelijkheid

Lees deze handleiding zorgvuldig door voordat u dit product installeert en gebruikt.

Dit Somfy-product moet worden geïnstalleerd door een professionele installateur van motorisering en domotica, voor wie deze handleiding is bedoeld.

Bovendien moet de installateur voldoen aan de geldende normen en wetgeving in het land waar het product wordt geïnstalleerd, en zijn klanten informeren over de bedienings- en onderhoudsvoorwaarden voor het product.

Elk gebruik buiten het door Somfy gespecificeerde toepassingsgebied is verboden. Dit maakt de garantie ongeldig en ontslaat Somfy van alle aansprakelijkheid, evenals het niet naleven van de hierin gegeven instructies.

Begin nooit met de installatie zonder eerst de compatibiliteit van dit product met de bijbehorende apparatuur en accessoires te controleren.

Specifiek veiligheidsadvies

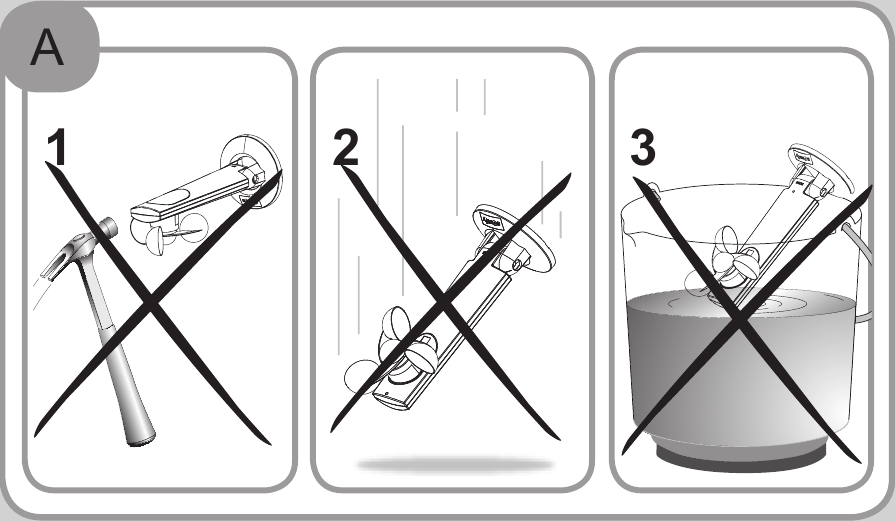

Figuur A

Om schade aan de Eolis WireFree™ io te voorkomen:

1. Vermijd stoten!
2. Laat het niet vallen!
3. Dompel het niet onder.
4. Gebruik geen schurende producten of oplosmiddelen om het product te reinigen.
5. Reinig het niet met een waterspray of hogedrukreinigingsmethoden.

Zorg ervoor dat de sensor schoon wordt gehouden en controleer regelmatig of deze correct werkt.

Deze sensor beschermt de zonweringen niet in het geval van sterke windstoten. Als er een risico is op dit soort weer, zorg er dan voor dat de zonweringen gesloten blijven.

Inhoud

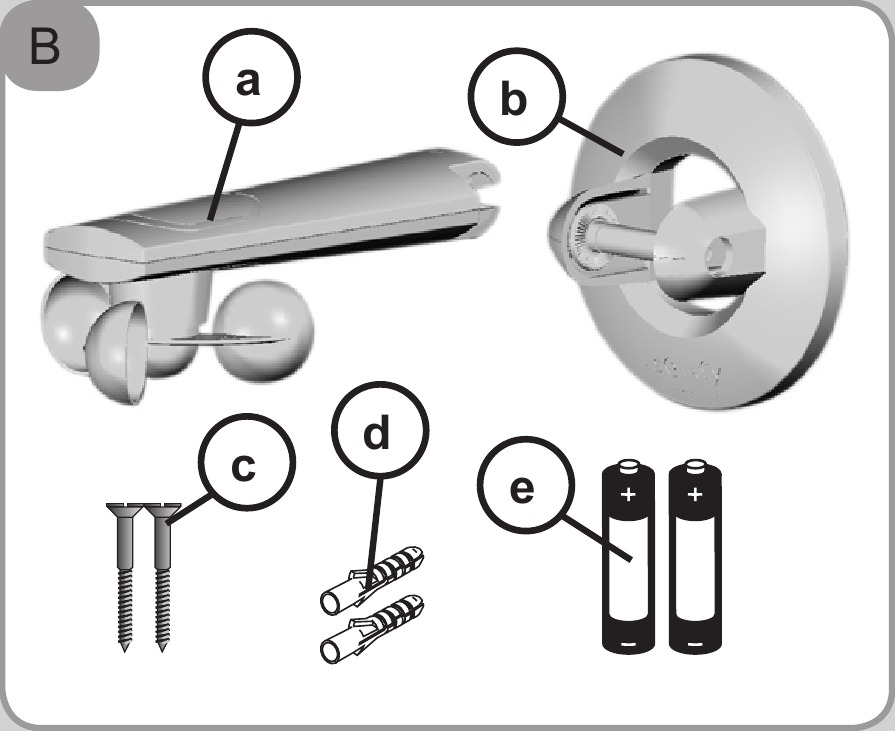

Figuur B

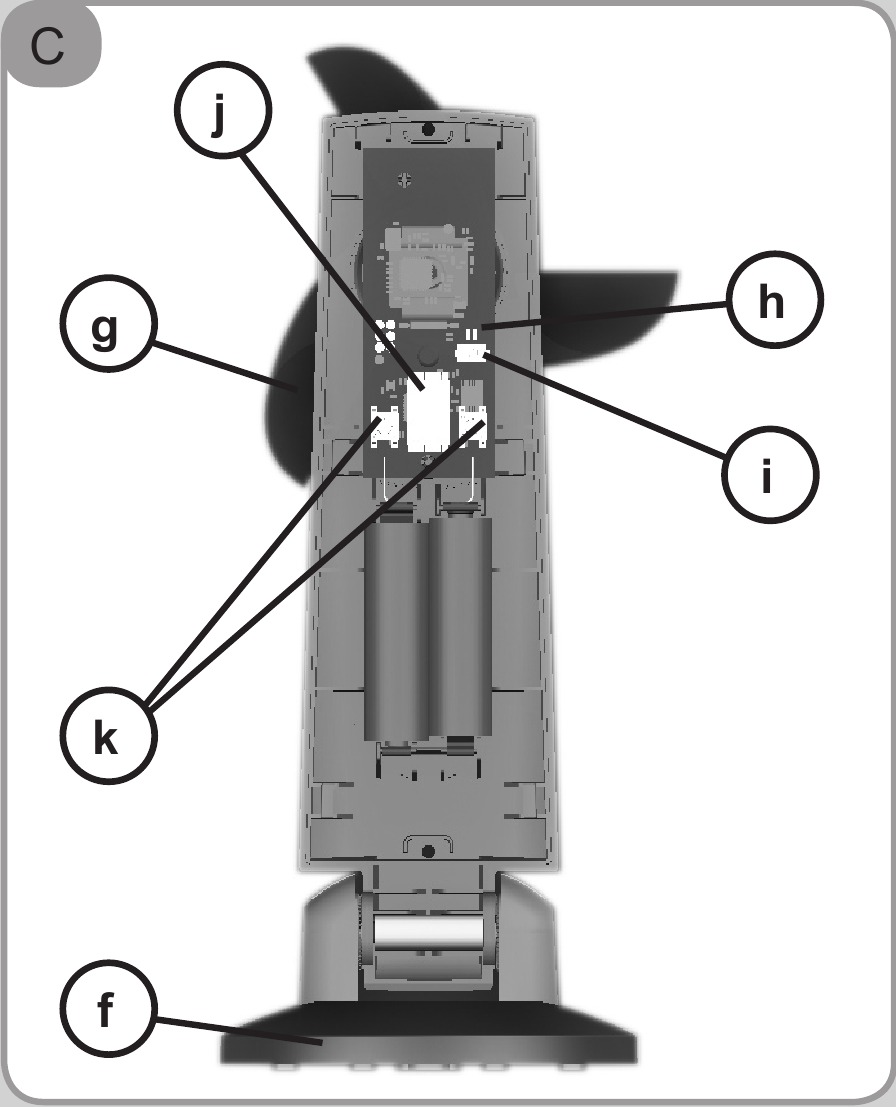

De Eolis WireFree™ io in detail

Figuur C

6. Muurbeugel
7. Cups
8. Oranje/groen indicatielampje
9. Programmeerknop (PROG.)
10. Drempelweergavescherm
11. Drempelinstellingsknoppen: + en -

Inbedrijfstelling

De batterijen plaatsen

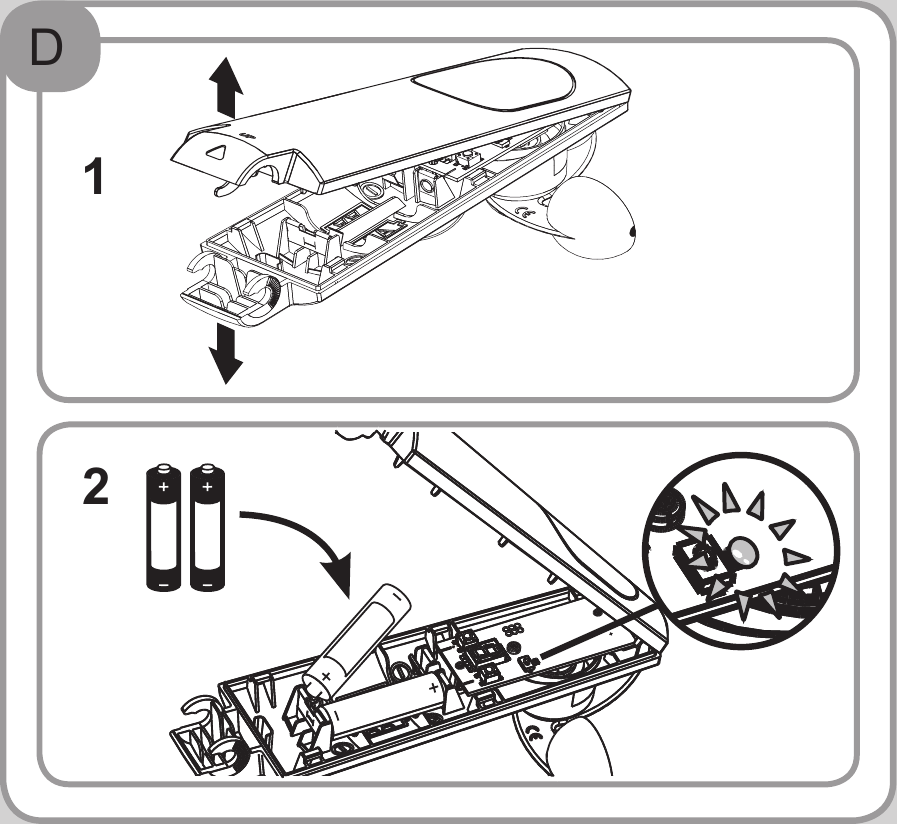

Figuur D

Gebruik nooit oplaadbare batterijen.

1. Open de Eolis WireFree™ io door de kap op te tillen zoals aangegeven door de pijl.
2. Plaats de 2 meegeleverde batterijen en zorg ervoor dat ze correct zijn geplaatst volgens de polariteit.
   • Het indicatielampje van de sensor is groen als het batterijniveau correct is.
3. Laat de sensor open om de inbedrijfstelling te voltooien.

De Eolis WireFree™ io koppelen met een io-ontvanger of motor

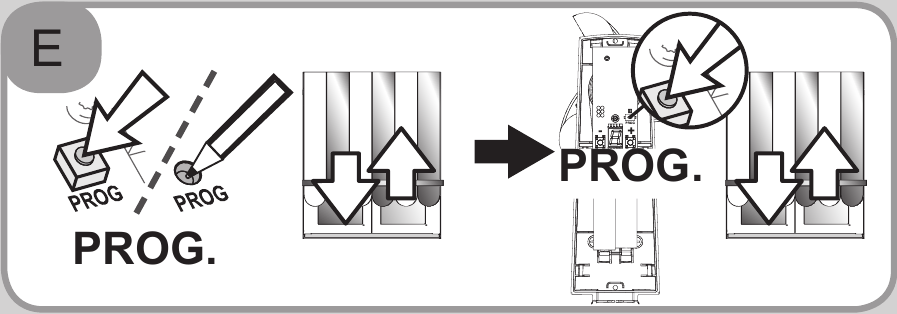

Figuur E

De motor moet al zijn ingesteld en gekoppeld aan een lokaal io-homecontrol^® bedieningspunt.

• Druk 2 seconden op de PROG-knop op het lokale Somfy io-bedieningspunt , totdat de toepassing een op- en neerwaartse beweging uitvoert.
• Druk kort op de PROG-knop van de Eolis WireFree™ io: de applicatie voert nog een op- en neerwaartse beweging uit en de sensor is gekoppeld.

Om meerdere motoren of ontvangers met de sensor te koppelen, herhaalt u deze procedure.

Om te koppelen met behulp van een io-homecontrol^® bedieningspunt van een partnermerk of een bi-directioneel Somfy io bedieningspunt, raadpleegt u de relevante handleiding.

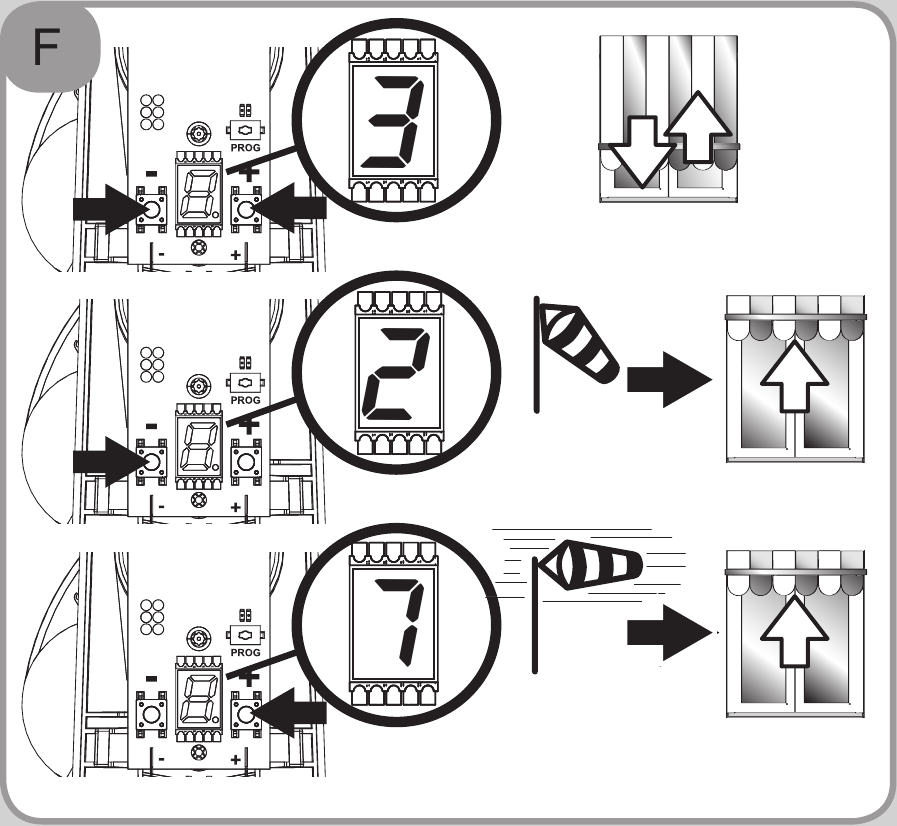

De windgevoeligheidsdrempel aanpassen op de Eolis WireFree™ io

Figuur F

• Open de Eolis WireFree™ io en druk op een van de drempelinstellingsknoppen (+ of -):
  • De vooraf ingestelde drempel wordt weergegeven en de gekoppelde toepassingen voeren een op- en neerwaartse beweging uit.
    Als het scherm « - « ( "-" ) weergeeft, zie de sectie «De windgevoeligheidsdrempels van de Eolis WireFree™ io resetten».
• Pas de drempel aan met behulp van de instelknoppen (+ of -):
  Naar -: de wind moet minder hard waaien, naar +: de wind moet harder waaien om de bescherming te activeren.
  • Het scherm geeft de nieuwe drempel weer.
    Er zijn 9 drempels (van 1 tot 9) die de gevoeligheid voor windsnelheid verhogen van ongeveer 10 tot 65 km/u.

De koppeling controleren

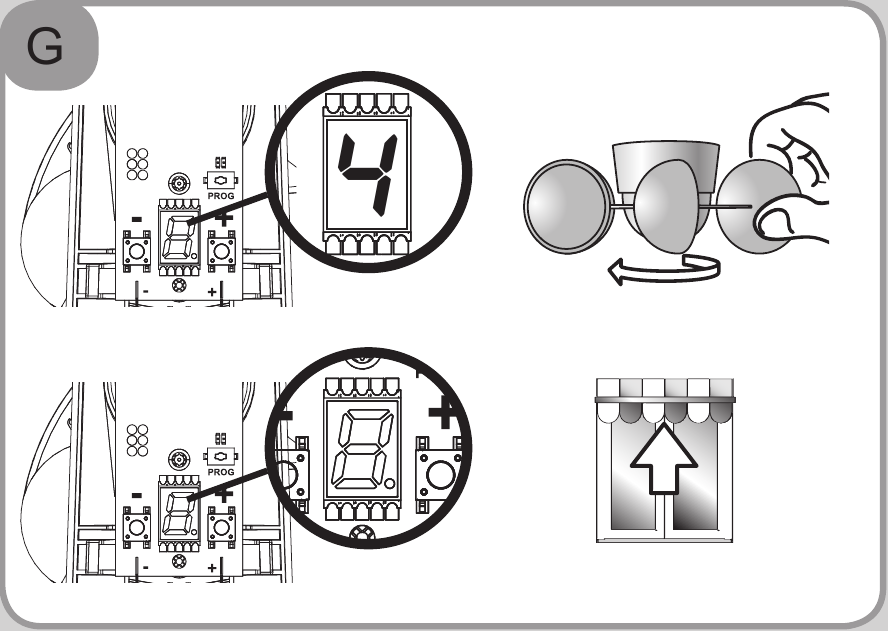

Figuur G

Tijdens het instellen, wanneer de weergave van de drempel nog brandt:

• Zet de toepassingen voor de motoren en/of ontvangers waarmee de sensor is gekoppeld indien nodig in de middelste stand.
• Draai de cups met de hand om de wind te simuleren:
  • Het drempelweergavelampje gaat uit en al deze toepassingen worden naar de bovenste eindlimiet gebracht (ongeacht de uitgeoefende kracht of de ingestelde drempel).
    Dit maakt het mogelijk om te controleren of de wind opdracht naar de motor(en) en/of ontvanger(s) is verzonden.

Installatie

Aanbevelingen

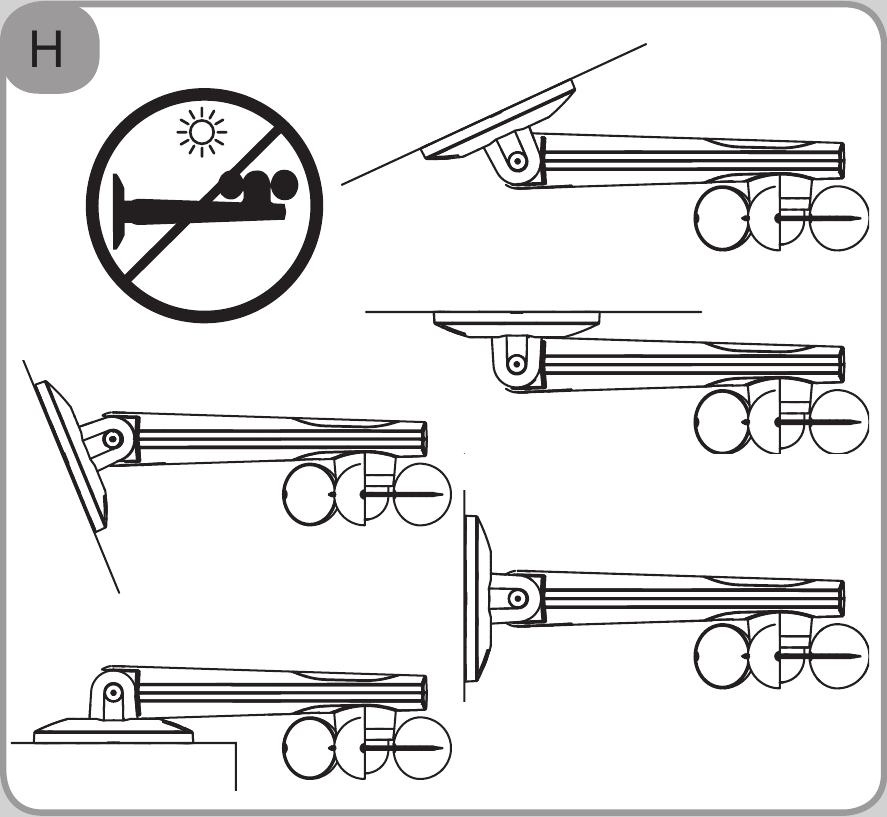

Figuur H

Kies een locatie met maximale winddetectie en die niet wordt belemmerd door obstakels.

De sensor moet altijd zo worden geïnstalleerd dat hij horizontaal is, de cups naar beneden gericht.

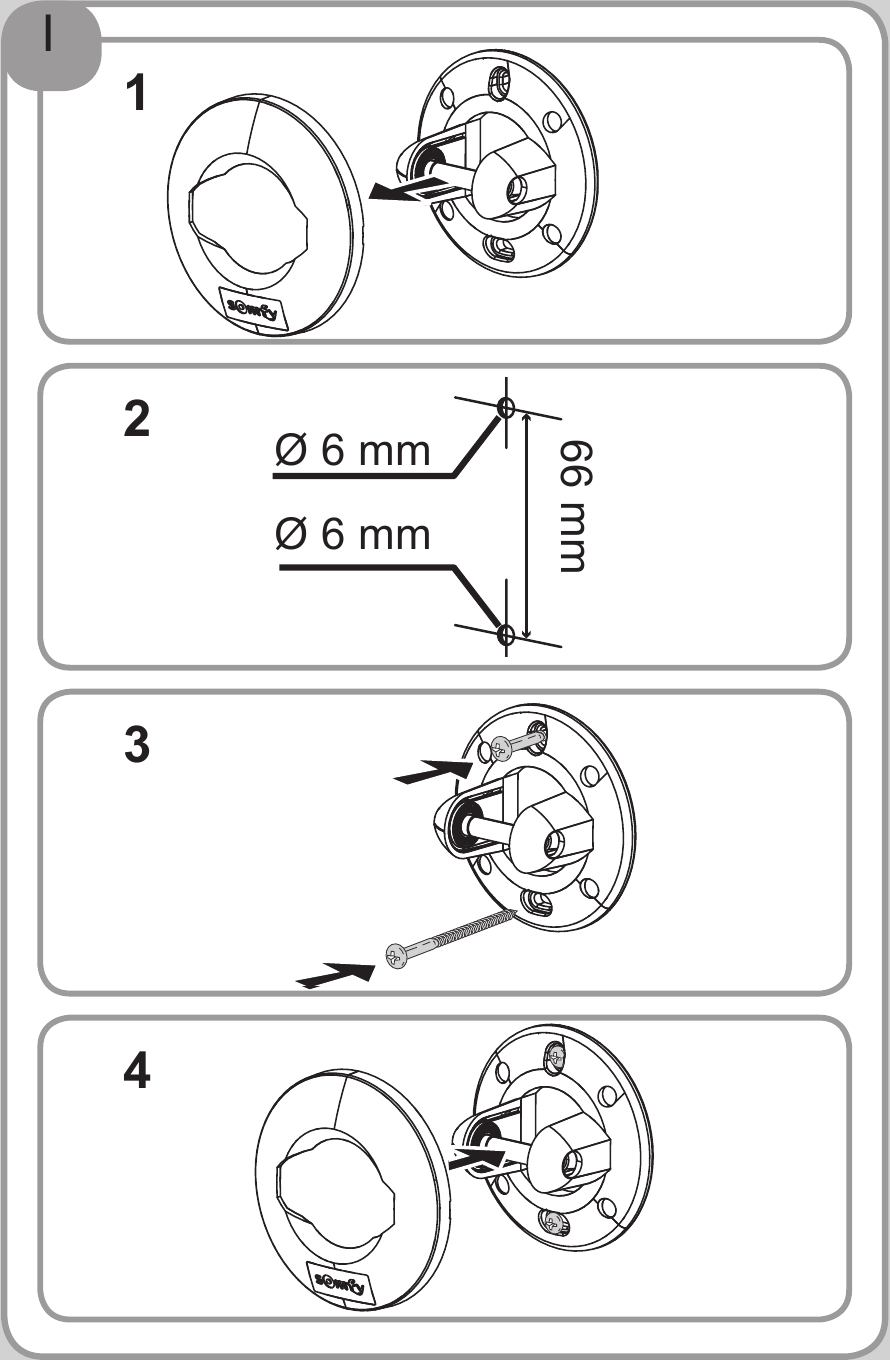

De Eolis WireFree™ io muurbeugel bevestigen

Figuur I

1. Maak het sierstuk los van de muurbeugel.
2. Boor twee gaten (6 mm in diameter) boven elkaar en ongeveer 66 mm uit elkaar.
3. Bevestig de muurbeugel met de twee meegeleverde schroeven door het gat plat naar beneden te plaatsen.
4. Plaats het sierstuk terug op de muurbeugel, plaats het Somfy-logo zo dat het zichtbaar is aan de onderkant en druk het sierstuk aan totdat het correct op zijn plaats «klikt».

De sensor plaatsen en monteren

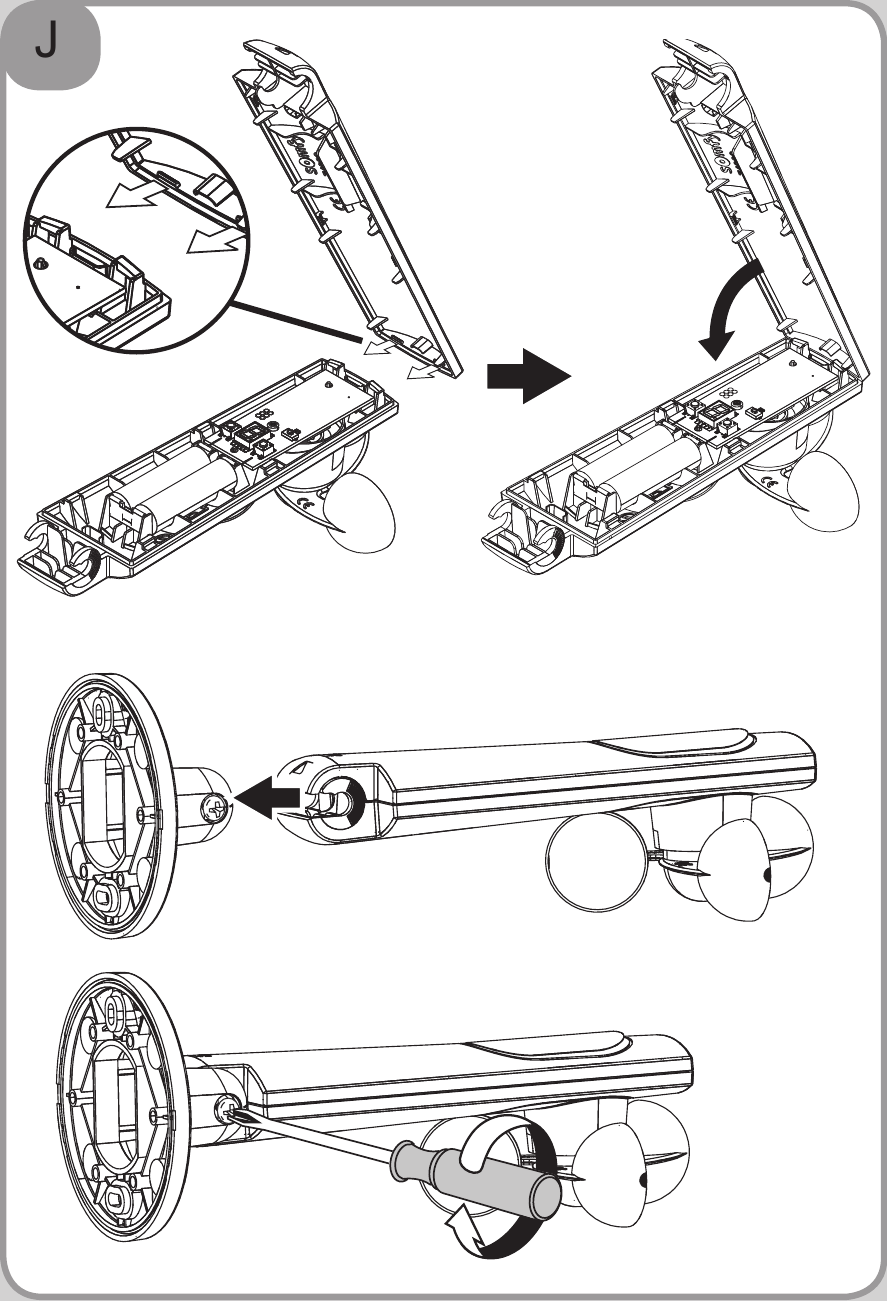

Figuur J

• Monteer de sensorkap:
  • Steek de montage lipjes in hun sleuven (aan de smallere kant).
  • Breng de 2 delen van de sensor samen (tegenoverliggende zijde) en knijp tot hij op zijn plaats klikt.
• Klem de sensorvork op de muurbeugelbalk, de cups naar beneden gericht, en duw hem tot hij vastklikt.
• Kantel de sensor in zijn beugel zodat hij horizontaal is.
• Draai de schroef in de muurbeugelbalk opnieuw vast om het kantelen van de sensor te vergrendelen.
