Brook Wireless Fighting Board - PS4/PS3/NS/PC Handleiding

Inleiding

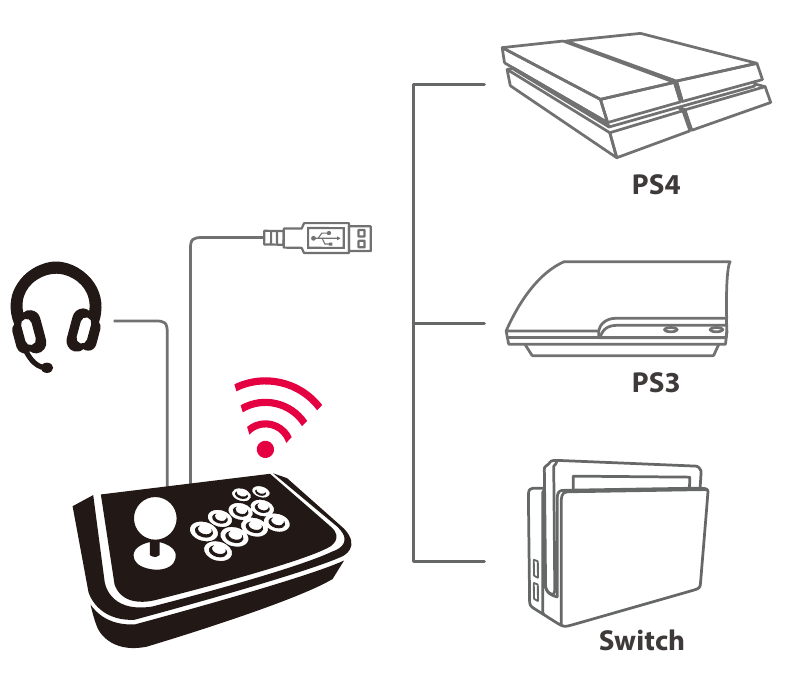

De PS4+ Audio & Wireless fighting board ondersteunt bedraad of draadloos gebruik op PS4/PS3/NS/PC, het ondersteunt ook LED, 3DVR, touch key en audio (alleen PS4).

Functie

• Bluetooth draadloze verbinding en bedrade verbinding op PS4/ PS3/ NS/ PC
• 18 digitale ingangen: Omhoog, Omlaag, Links, Rechts, L1, R1, L2, R2, L3, R3, Option, Share, PS key, Touch Key
• LS /RS/DP emuleren of schakelen
• 4 Player LEDs
• Touchpad & 3DVR (optioneel)
• Turbo key
• 3,5mm audio connector (alleen PS4)
• 2 SOCD selectie

Hoe te gebruiken op verschillende consoles

Bedraad gebruik

1. Houd de knop ingedrukt 2P voor PS4 3P voor NS


2. Terwijl u de knop ingedrukt houdt, sluit u de board aan op de bijbehorende console om te gebruiken.

Let op: De standaard is in PS4-modus als de aangewezen knop niet wordt ingedrukt bij het aansluiten, en deze kan eenvoudig worden aangesloten op PC zonder op een knop te drukken.

Draadloos gebruik

PS3/ PS4/ NS:
Bedraad gebruikt voor de eerste keer. Voor draadloos gebruik in de toekomst, druk op de PS/ Home key, de board zal opnieuw verbinding maken met de console.
PC:
Houd SHARE ingedrukt en houd vervolgens PS Key 2 seconden ingedrukt. Als u Player LED hebt geïnstalleerd, ziet u de LED met tussenpozen knipperen, wat aangeeft dat de board de draadloze koppelingsmodus is ingegaan. Op dit moment zou u « Wireless Controller« (Draadloze controller) in uw Bluetooth-apparaatlijst moeten zien om te koppelen.

Batterij en opladen

Om de draadloze functie te kunnen gebruiken, is een batterij nodig en u kunt de batterij van de officiële PS3/PS4-controller kiezen voor de PS4+ Audio & Wireless fighting board. Wanneer de batterij wordt opgeladen zonder de board op de console aan te sluiten, ziet u een ademend licht op de player LED.

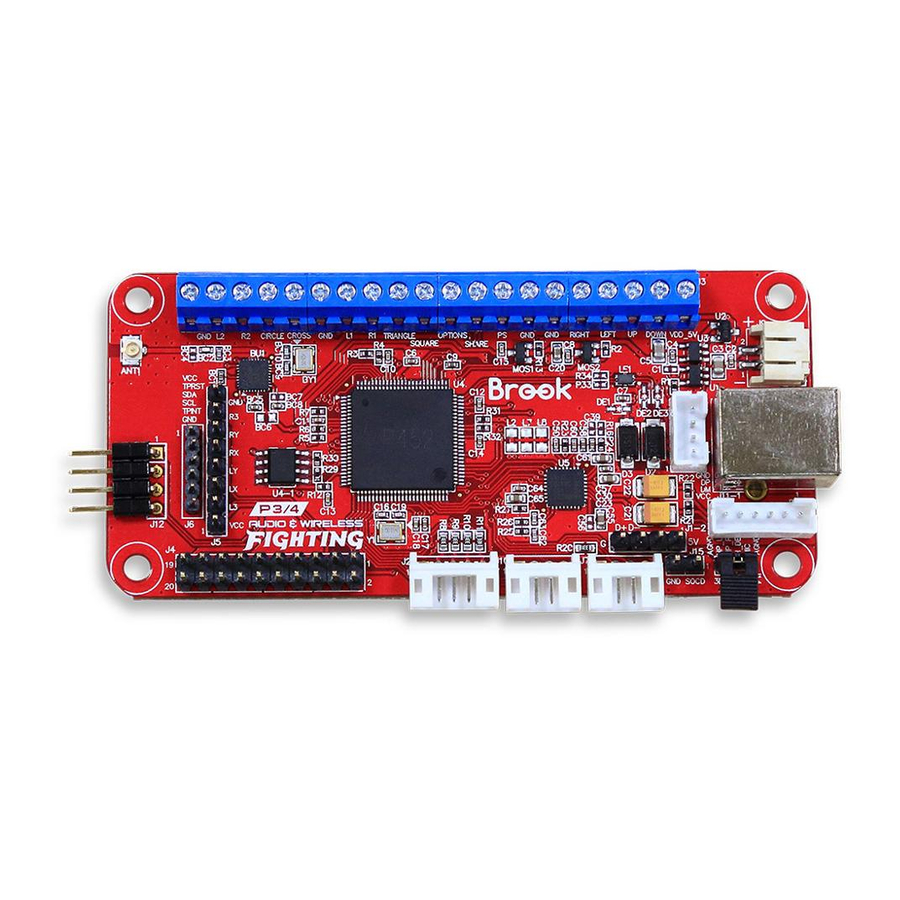

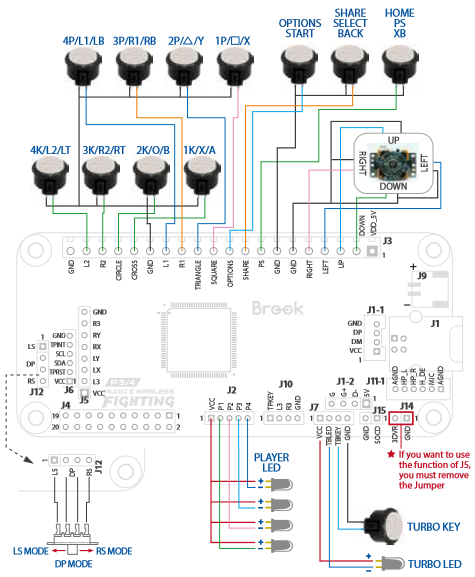

Hoe de toetsen aan te sluiten

	GND
	Power

J9: Battery Pack
J1: USB Type-B, met alle consoles
J1-2: Voor USB
J14: 3DVR
J15: SOCD
J6: Touch Pad
J4: 2x20 pin header JST / naar knoppen

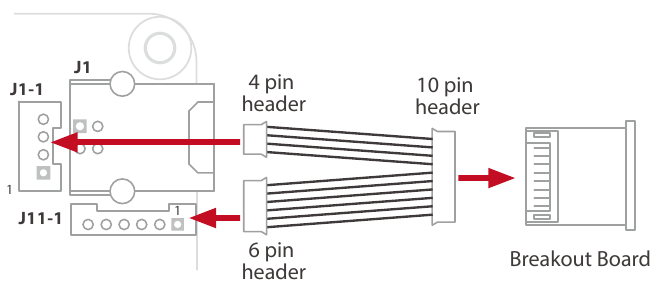

Hoe de breakout board aan te sluiten

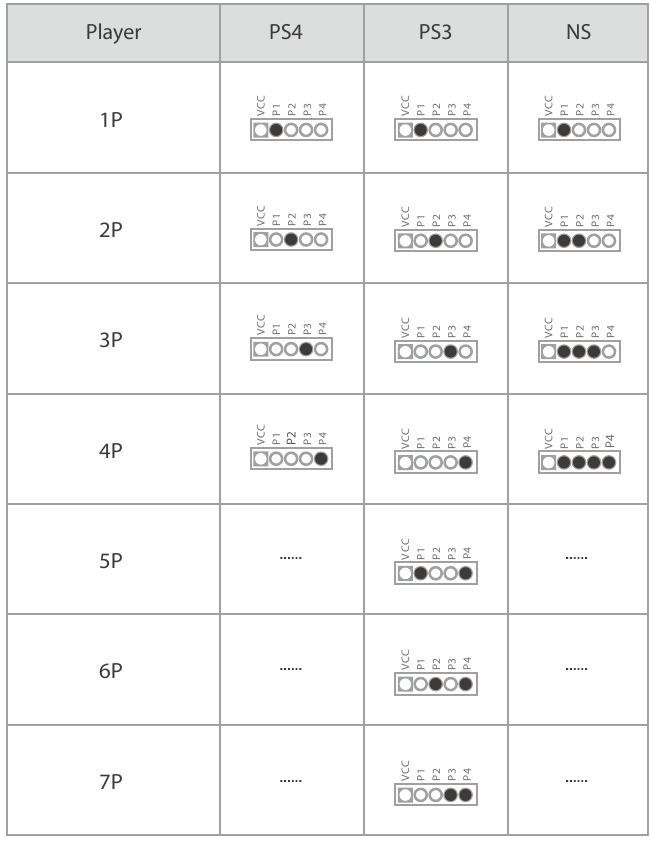

J2 Player Led Gids

LED ON
LED OFF

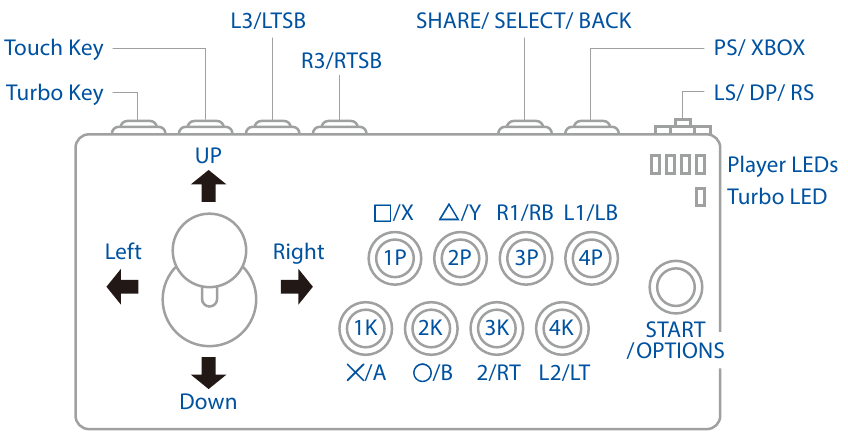

Knopconfiguratie

PCB Definitie	PS4	PS3	NS
Stick in DP-modus	D-pad	D-pad	D-pad
1P			Y
2P			X
3P	R1	R1	R
4P	L1	L1	L
1K			B
2K			A
3K	R2	R2	ZR
4K	L2	L2	ZL
L3	L3	L3	LTSB
R3	R3	R3	RTSB
SELECT	SHARE	SELECT	-
START	OPTIONS	START	+
Stick in LS-modus	Lx	Lx	Lx
Stick in LS-modus	Ly	Ly	Ly
Stick in RS-modus	Rx	Rx	Rx
Stick in RS-modus	Ry	Ry	Ry
PS/ XBOX	PS key	PS key	Home
TPKEY	Touch Key	-	Capture

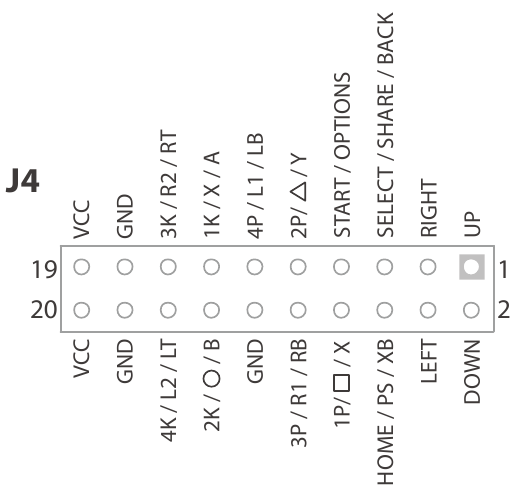

J4 Detail

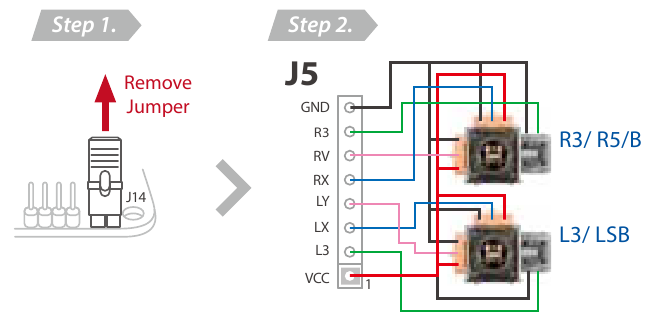

Hoe de analoge sticks aan te sluiten

(optionele aankoop)

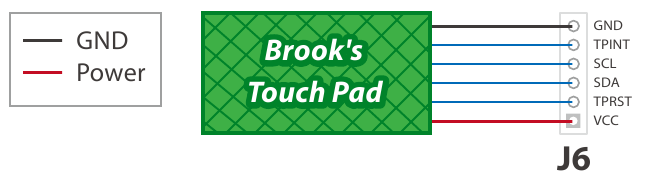

Hoe de Brook Touchpad aan te sluiten

(optionele aankoop)

Turbo Key-functie

Turbo beschikbare knoppen:,L1, R1, L2, R2

Instellen en wissen
Instellen: Houd de Turbo Key (turbotoets) + turbo beschikbare knoppen ingedrukt
Wissen: Herhaal de bovenstaande procedure om de turbo-instelling te wissen

Wanneer de turbo-LED brandt, zijn er een aantal turboknoppen ingesteld.
Wanneer de turbo-LED knippert, is de ingedrukte knop ingesteld op turbo.

Tp Key-emulatie

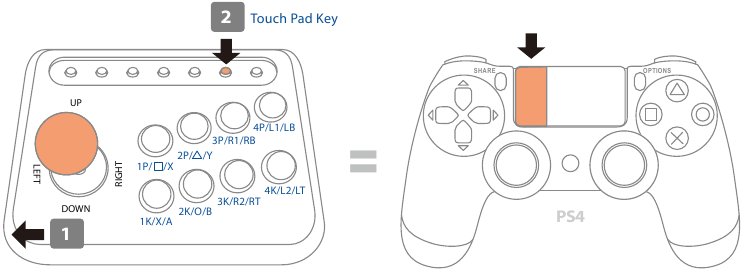

Houd de controllerstick naar links en druk vervolgens op de Touch Pad Key (Touchpadtoets).

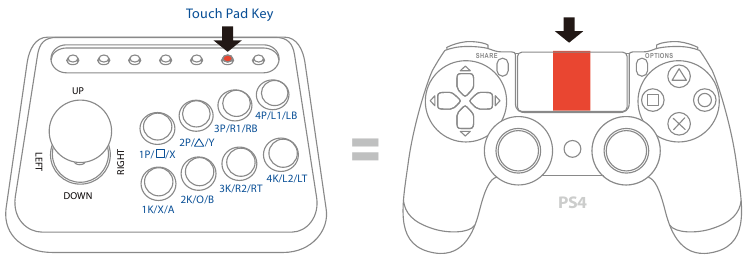

Druk op de Touch Pad Key (Touchpadtoets)

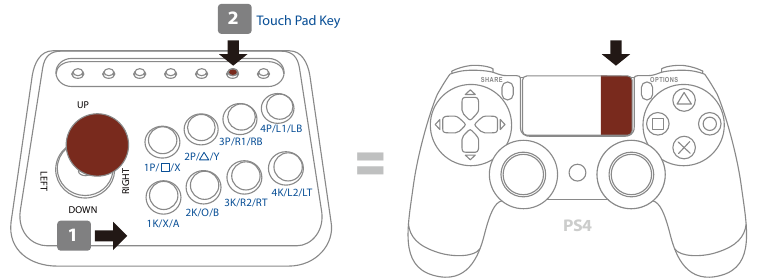

Houd de controllerstick naar rechts en druk vervolgens op de Touch Pad Key (Touchpadtoets)

Hoe te schakelen tussen LS/ RS/ DP-modus

LS, RS, DP Emuleren (alleen voor J12 DP-modus)

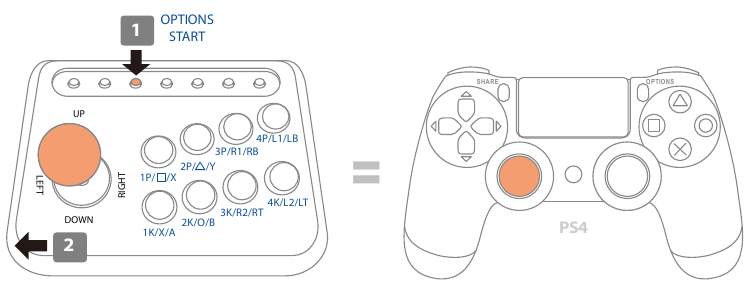

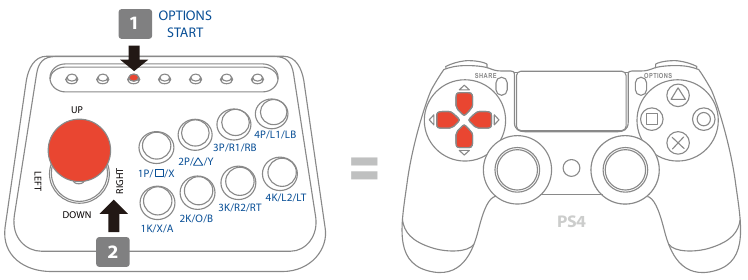

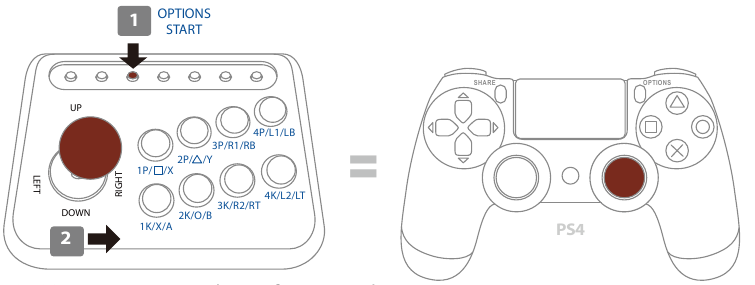

Voor degenen die geen LS-, RS-, DP-schakelaar hebben, is het mogelijk om 3 seconden lang een toetsencombinatie in te drukken om tussen de LS-, RS- en DP-modi te schakelen.

OPTIONS/ START + LINKS en 3 seconden ingedrukt houden

OPTIONS/ START + OMHOOG en 3 seconden ingedrukt houden (standaard)

OPTIONS/ START + RECHTS en 3 seconden ingedrukt houden

J15 Hoe de SOCD-modus te wijzigen

U kunt twee verschillende modi wijzigen.

	Situatie	Functie
Mode 1	Kort (Nieuwe SOCD-uitvoer)	Tweede commando dekt rst-commando. Voorbeeld: ( + = ) ( + = ) ( + = )
Mode 2	NC (Huidige SOCD-uitvoer)	Niets ( + = Niets) ( + = Niets) ( + = )
