RODE VideoMicro Snelstartgids

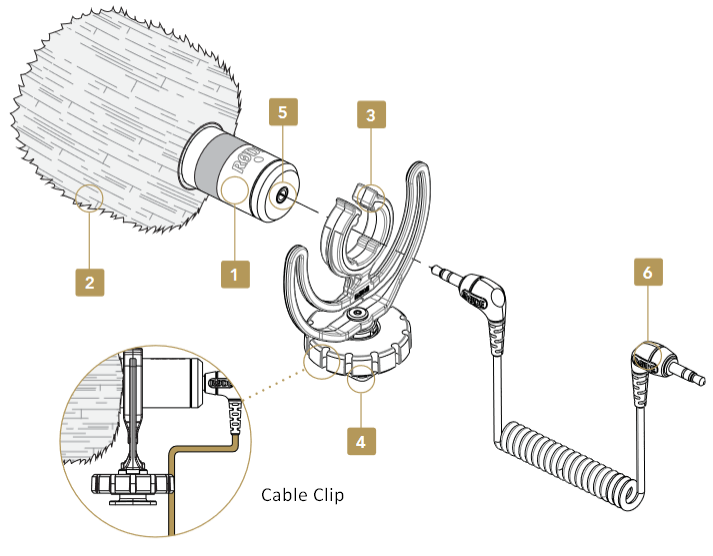

ONDERDELENGIDS

1. Microfoonbehuizing (Microphone Body)
2. WS9 Deluxe Windscherm (WS9 Deluxe Windshield)
3. Rycote Lyre Schokdemper (Rycote Lyre Shockmount)
4. Camera Shoe Mount met 3/8" schroefdraad (Camera Shoe Mount with 3/8" thread)
5. 3,5 mm microfoonuitgang (3.5mm microphone output socket)
6. 3,5 mm dubbele mono uitgangskabel (3.5mm dual mono output cable)

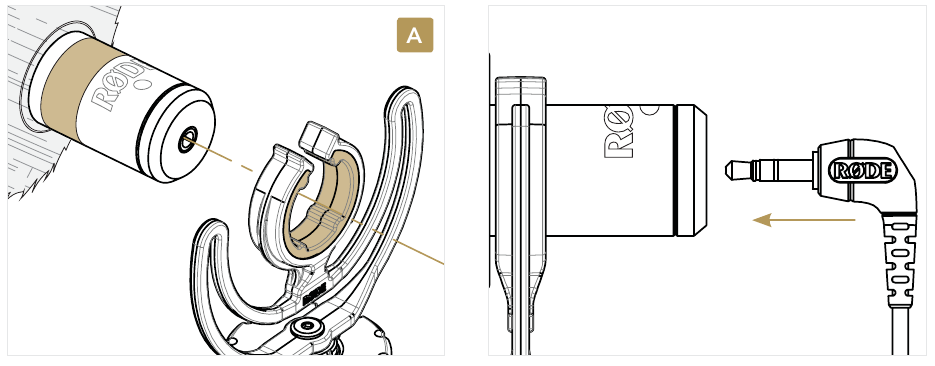

INITIËLE INSTALLATIE

1. Plaats de microfoonbehuizing (microphone body) in de vaste bevestiging op de Rycote Lyre Schokdemper (Rycote Lyre Shockmount). Plaats de lier in de daarvoor bestemde groef zoals in diagram A. Zorg ervoor dat de microfoonbehuizing (microphone body) gecentreerd en goed uitgebalanceerd is.
2. Bevestig het WS9 Deluxe Windscherm (WS9 Deluxe Windshield) op de voorkant van de microfoonbehuizing (microphone body). Een verzonken gedeelte van het schuim past zich aan de vorm van de microfoonbehuizing (microphone body) aan en houdt deze op zijn plaats.
3. Sluit de 3,5 mm dubbele mono uitgangskabel (3.5mm dual mono output cable) aan op de 3,5 mm uitgang (3.5mm output socket) op de microfoonbehuizing (microphone body).

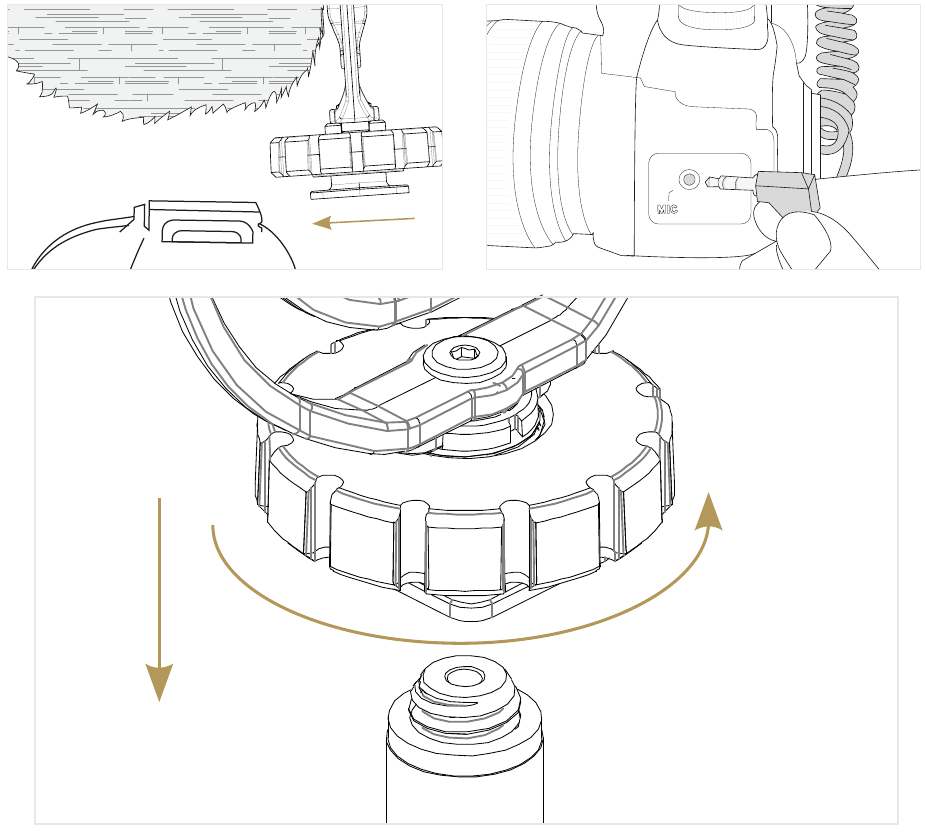

MONTAGE

Montage op camera

1. Draai de aandraairing boven de camera shoe mount tegen de klok in om de camera shoe-verbinding los te maken, voordat u deze op de camera bevestigt.
2. Schuif de camera-shoe op zijn plaats op de camerabevestiging. Zodra de microfoon op zijn plaats zit, zet u hem vast door de ring met de klok mee aan te draaien.
3. Sluit het ene uiteinde van de 3,5 mm uitgangskabel (3.5mm output cable) aan op de uitgang (output socket) aan de achterkant van de microfoon en het andere uiteinde van de 3,5 mm uitgangskabel (3.5mm output cable) op de 'Microphone In'-aansluiting van de camera.

Montage op boom pole of microfoonstandaard

1. Sluit de 3/8" schroefdraad aan de onderkant van de camera shoe mount aan op de 3/8" schroefdraad die wordt gebruikt op uw Boompole of microfoonstandaard.
2. Draai met de klok mee totdat de verbinding veilig is. Draai niet te vast.

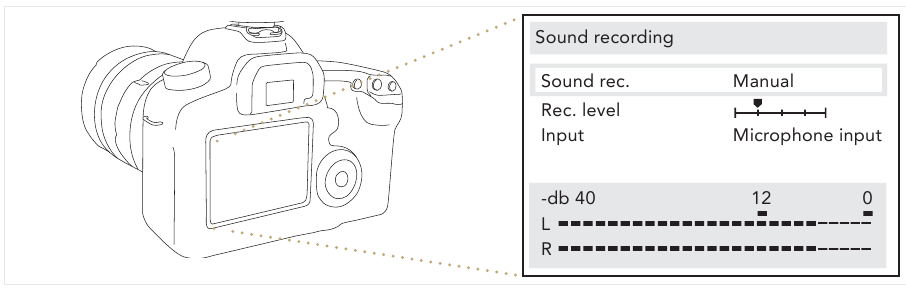

UW CAMERA INSTELLEN VOOR GEBRUIK

De VideoMicro heeft geen batterijen nodig voor de werking, maar gebruikt in plaats daarvan de plugin-voeding die via de microfooningang van uw camera wordt geleverd. Voor de beste resultaten met de VideoMicro stelt u de audio-ingang van uw camera, indien mogelijk, in op de volgende instellingen.

Audio input: Microfooningang (Microphone input).
Audio Level/Gain control: Handmatig (Manual) (indien beschikbaar)
Plugin Power: AAN (ON)

Raadpleeg de gebruikershandleiding die bij uw camera is geleverd voor instructies over het aanpassen van de audio-instellingen.

Lever geen fantoomvoeding aan de VideoMicro. Fantoomvoeding is de 24- of 48-volt voedingsoptie die wordt geleverd via professionele XLR-microfooningangen op sommige camera's. De VideoMicro vereist Plugin-voeding (Plugin power), die doorgaans standaard wordt geleverd via de 3,5 mm microfooningang van uw camera met ongeveer 2 - 3 volt.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
