Technology Solutions 2128 - Bluetooth UHF RFID-lezer snel aan de slag

INLEIDING

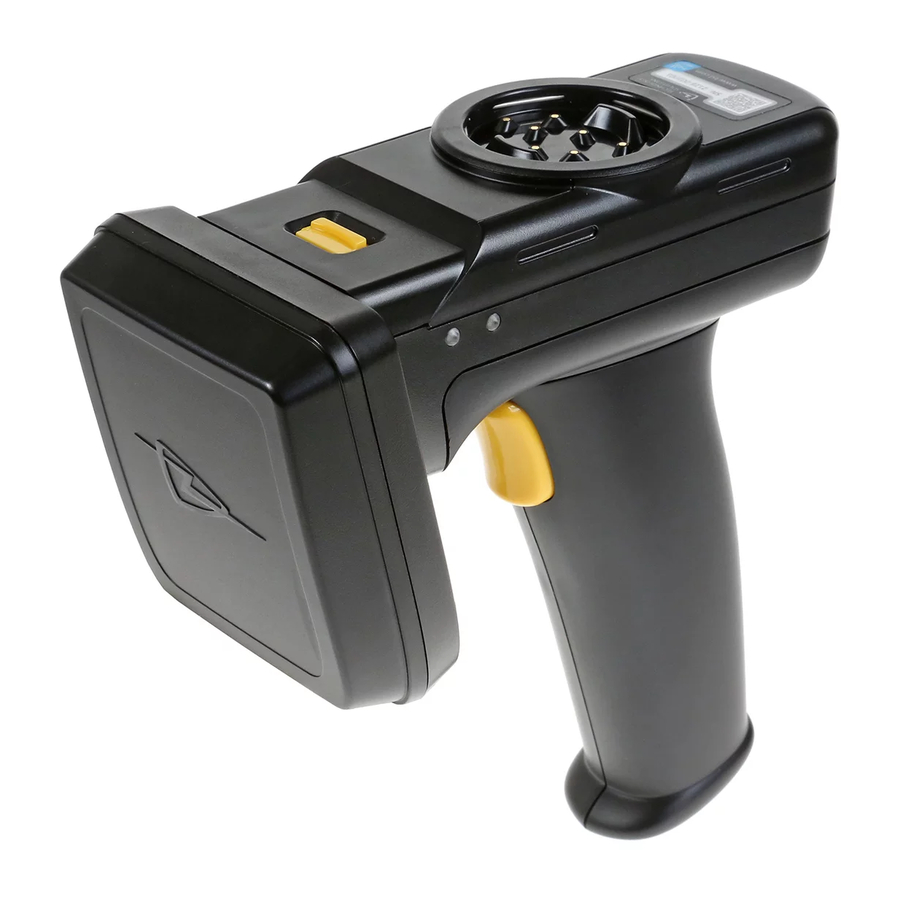

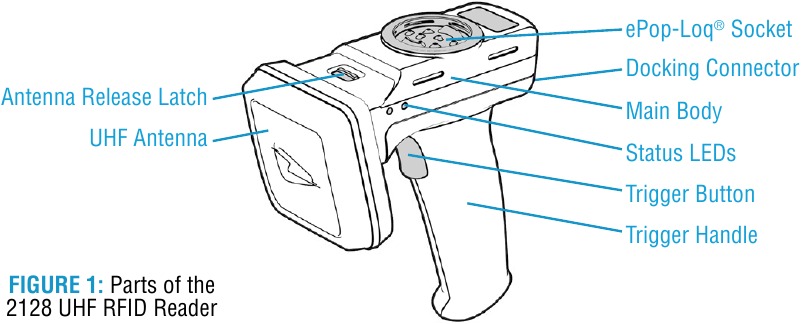

De TSL^® 2128 Bluetooth^® UHF RFID-lezer biedt Ultra High Frequency (UHF) Radio Frequency Identification (RFID), met optionele barcodescanfunctionaliteit. Het apparaat kan worden gebruikt in batchmodus met behulp van een optionele Micro SD-kaart, of kan worden aangesloten via USB via de ePop-Loq^®-aansluiting, of worden aangesloten op een hostapparaat via Bluetooth^®. De 2128 kan EPC Global Class 1 Gen 2 UHF RFID-transponders lezen en beschrijven.

Voor gedetailleerde informatie over het instellen en gebruiken van de 2128 UHF-lezer, gaat u naar www.tsl.com/2128-downloads om de gebruikershandleiding voor de 2128 UHF-lezer te downloaden.

BATTERIJ INSTALLEREN

De batterij wordt opgeladen met behulp van een dockingstation en hoeft daarom waarschijnlijk niet te worden vervangen nadat deze is geïnstalleerd. Om toegang te krijgen tot het batterijvak moet eerst de handgreep worden verwijderd.

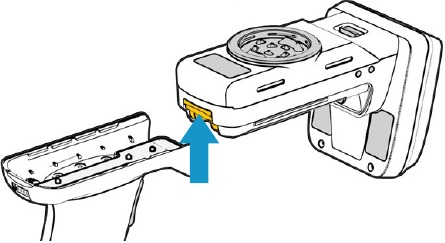

1. Duw de ontgrendelingspal van de handgreep omhoog en schuif de triggergreep van de hoofdeenheid.


2. Verwijder de batterijklep

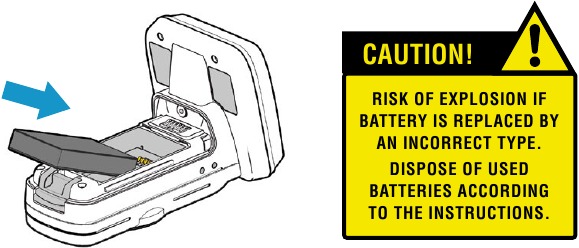

3. Plaats de batterij en zorg ervoor dat de batterijcontacten overeenkomen met de contacten op de hoofdeenheid.
   Plaats de batterijklep en de triggergreep terug.


OPLADEN

Om te voldoen aan de internationale verzendvoorschriften, zijn alle batterijen die bij TSL^®-producten worden geleverd, ontladen tot minder dan 30% van hun maximale capaciteit wanneer ze worden verzonden. Het is daarom belangrijk dat het apparaat volledig is opgeladen voordat u uw 2128 UHF-lezer voor de eerste keer gebruikt.

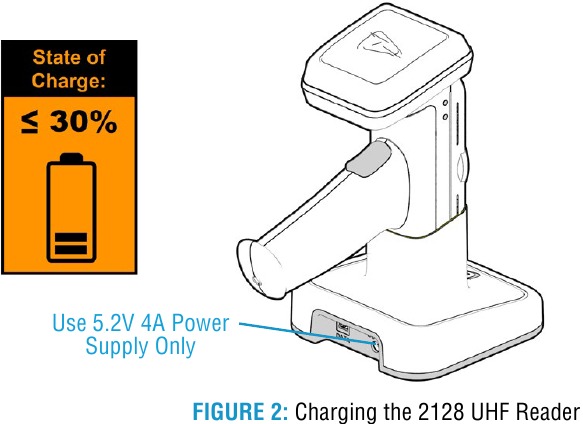

De 2128 UHF-lezer kan worden opgeladen met behulp van het speciale 2128-dockingstation. Het dockingstation heeft een ingang voor stroom en een mini-USB-connector voor datacommunicatie.

KNOPBEDIENING

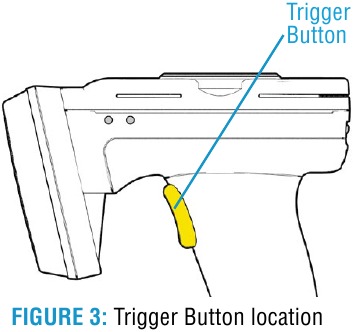

De 2128 UHF-lezer heeft een primaire knopactie en een secundaire knopactie, die kunnen worden gestart door enkel of dubbel op de triggerknop te klikken:

Eén keer klikken en vasthouden:
Primaire actie (standaard scant de primaire actie naar UHF-transponders).

Dubbelklikken en vasthouden:
Secundaire actie (standaard start de secundaire actie de laserbarcodescanner - deze is alleen beschikbaar bij gebruik van de 2D Imager-antennevariant).

De opties voor enkel en dubbelklikken zijn ook programmeerbaar voor aangepaste toepassingen.

TRANSPONDERS LEZEN

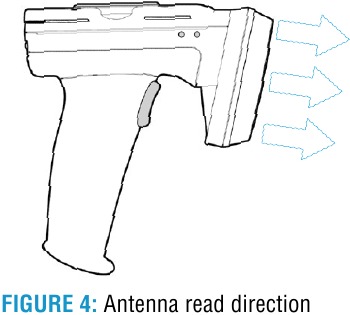

De 2128 UHF-lezer kan UHF RFID-transponders lezen en beschrijven wanneer ze zich binnen het bereik van de antenne bevinden. De antenne bevindt zich aan de voorkant van de 2128 UHF-lezer en de leeszone bevindt zich voor de antenne.

Het bereik waarbinnen een transponder kan worden gelezen, is afhankelijk van het type en de grootte van de transponder en het aantal transponders in het veld.

APPARATEN AANSLUITEN

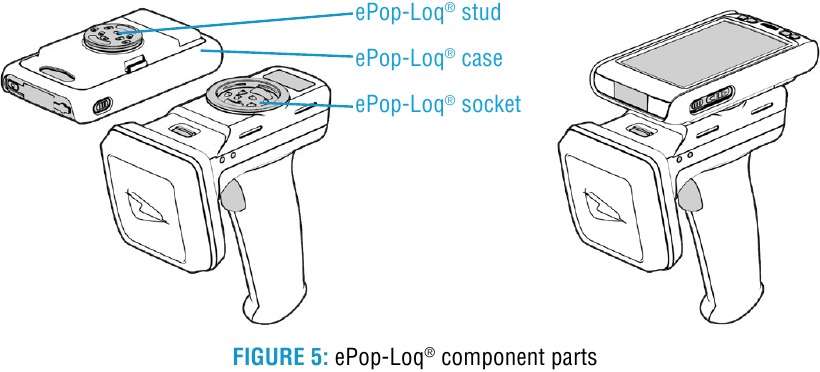

De 2128 UHF RFID-lezer heeft een ePop-Loq^®-bevestiging waarmee smartphones en mobiele terminals fysiek aan de 2128 UHF-lezer kunnen worden bevestigd. Aangepaste ePop-Loq^®-hoesjes stellen compatibele apparaten met aangepaste applicaties in staat om via USB in plaats van Bluetooth^® met de lezer te communiceren.

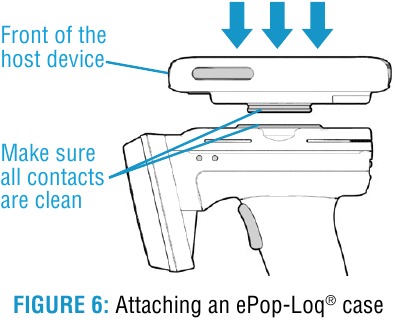

Een ePop-Loq^®-hoesje plaatsen

1. Zorg ervoor dat de telefoon/mobiele terminal in het ePop-Loq^®-hoesje is geplaatst voordat u het hoesje aan de 2128 UHF RFID-lezer bevestigt. Dit voorkomt overmatige buiging van het hoesje.
2. Zorg ervoor dat alle contacten - op zowel de ePopLoq^®-aansluiting als de -stift - schoon zijn en vrij van vuil of afval.
3. Lijn de ePop-Loq^®-stift uit met de ePop-Loq^®-aansluiting - zorg ervoor dat de voorkant van het hostapparaat naar de antenne is gericht - en druk de twee delen samen totdat ze op hun plaats klikken.
4. Om het ePop-Loq^®-hoesje te verwijderen, trekt u in de tegenovergestelde richting. Draai de apparaten niet bij het scheiden.

USB-VERBINDING

De ePop-Loq^® USB-verbinding op de 2128 kan in een van de twee modi worden geconfigureerd – Alleen opladen of Opladen en gegevens. Zorg ervoor dat de vereiste modus correct is geconfigureerd.

• Alleen-opladen-modus: zowel de 2128 UHF-lezer als het gemonteerde apparaat worden opgeladen wanneer ze in de oplaadhouder worden geplaatst, maar zullen nooit de USB-gegevensverbinding gebruiken.
• Opladen-en-gegevens-modus: compatibele apparaten gebruiken de USB-gegevensverbinding wanneer ze zich niet in de oplaadhouder bevinden. Houd er rekening mee dat een USB-gegevensverbinding met de 2128 een aangepaste applicatie vereist die het TSL^® ASCII-protocol via USB ondersteunt.

Raadpleeg de 2128-gebruikershandleiding om de USB-modus te configureren (de 2128-gebruikershandleiding kan worden gedownload op www.tsl.com/2128-downloads).

BLUETOOTH^®-VERBINDING

De 2128 Bluetooth^® handheld UHF RFID-lezer is compatibel met veel hostapparaten met Bluetooth^® draadloze technologie, waaronder Android, iOS en Windows 10/8/7.

De Bluetooth^®-versie is BT4.2 en ondersteunt zowel Bluetooth^® Low Energy als Bluetooth^® Classic.

Om te koppelen met een Bluetooth^®-hostapparaat

Knijp in de triggerknop om de 2128 UHF-lezer te activeren en wacht tot de blauwe LED begint te knipperen (als deze niet knippert, controleer dan of de batterij is opgeladen en correct is geplaatst).

Zoek en koppel met de 2128 UHF-lezer op de pagina 'Bluetooth^®-instellingen' van uw hostapparaat. In de lijst met Bluetooth^®-apparaten wordt de 2128 UHF-lezer geïdentificeerd aan de hand van het serienummer (xxxxxx-2128). (Zorg ervoor dat de lezer niet is 'verlopen' en in de slaapstand is gegaan, omdat deze niet kan worden gevonden).

Zodra een Bluetooth^®-verbinding tot stand is gebracht, stopt de blauwe LED met knipperen en blijft continu branden.

Installeer een compatibele applicatie (zoals de RFID Explorer-app van TSL^®) op uw smartphone of tablet. RFID Explorer is te vinden in de App Store of Google Play.

Open uw compatibele applicatie en selecteer de 2128 UHF-lezer in de lijst met beschikbare apparaten. De 2128 UHF-lezer zou nu klaar moeten zijn voor gebruik!

BLUETOOTH^®-WERKMODI

LET OP: onze UHF RFID Bluetooth^®-lezers ondersteunen twee verschillende werkingsmodi via Bluetooth^®.

Bluetooth^® SPP-modus

De 2128 UHF-lezer is standaard ingesteld op SPP-modus. In deze modus werkt de 2128 UHF-lezer alleen met apps die zijn geschreven met specifieke ondersteuning voor de 2128 UHF-lezer. SPP-modus biedt toegang tot het volledige scala aan functies dat beschikbaar is op de 2128 UHF-lezer.

De 2128 UHF-lezer moet in de SPP-modus worden gezet om te kunnen werken met RFID Explorer of een van de andere gratis TSL^®-apps (www.tsl.com/apps).

Bluetooth^® HID-modus

In de HID-modus wordt de 2128 UHF-lezer weergegeven als een Bluetooth^®-toetsenbord, waardoor deze compatibel is met de meeste apps of webapps. Apps ontvangen invoer als toetsaanslagen van de lezer. HID-modus is beter geschikt voor het één voor één lezen van UHF-tags.

Meer informatie

Voor een gedetailleerde vergelijking tussen Bluetooth^® HID- en SPP-modi - en instructies over het schakelen tussen deze modi - downloadt u het document 'Vergelijking van Bluetooth^®-modi voor TSL^® UHF-lezers' van de 2128-downloadpagina (www.tsl.com/2128-downloads).

Voor informatie en voorbeelden over het configureren van de HID-modus, downloadt u de application note 'Bluetooth^® HID-modus' (www.tsl.com/2128-downloads).

STATUS LEDS

De status-LED's aan de linker- en rechterkant van de 2128 UHF Reader geven de bedrijfsstatus aan:

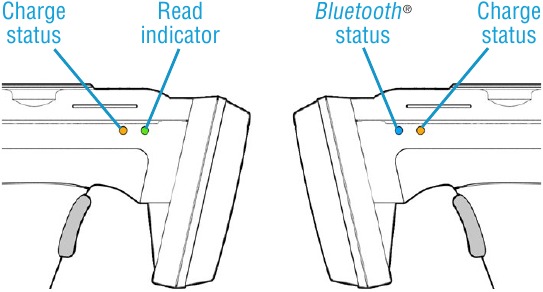

FIGUUR 7: Locatie van status-LED's

GEZONDHEID EN VEILIGHEID

Stroomvoorziening

Gebruik alleen door TSL^® goedgekeurde houders en voedingen met de 2128 UHF Reader. Het gebruik van een alternatieve voeding maakt elke aan dit apparaat verleende goedkeuring ongeldig, maakt de garantie voor het product ongeldig en kan gevaarlijk zijn.

Ergonomische aanbevelingen

Om het potentiële risico op ergonomisch letsel te vermijden of te minimaliseren, volgt u de onderstaande aanbevelingen. Raadpleeg uw lokale Health & Safety Manager om ervoor te zorgen dat u zich houdt aan de veiligheidsprogramma's van uw bedrijf om letsel bij werknemers te voorkomen.

• Verminder of elimineer repetitieve bewegingen
• Verminder of elimineer directe druk
• Behoud een natuurlijke positie
• Zorg voor verstelbare werkplekken
• Verminder of elimineer overmatige kracht
• Zorg voor voldoende speling
• Houd veelgebruikte objecten binnen handbereik
• Zorg voor een geschikte werkomgeving
• Voer taken uit op de juiste hoogte
• Verbeter de werkprocedures
• Verminder of elimineer trillingen

Laserwaarschuwing

Er bevindt zich een waarschuwingslabel op de achterkant van de antenne wanneer een barcodelezerantenne is gemonteerd.

De barcodelezermodule voldoet aan 21 CFR 1040.10 en 1040.11, behalve afwijkingen overeenkomstig Laser Notice No. 50, gedateerd 24 juni 2007, EN60825-1:2007 en IEC60825-1:2001 (Ed.1.2)

Vermijd onnodige blootstelling aan het laserlicht dat wordt uitgezonden door de barcodelezer.

Het gebruik van bedieningselementen, aanpassingen of het uitvoeren van procedures anders dan hierin gespecificeerd, kan leiden tot blootstelling aan gevaarlijk laserlicht.

Het bekijken van de verlichting van de barcodelezer met optische instrumenten kan leiden tot een verhoogd risico.

ALGEMENE VOORWAARDEN

Copyright © 2018 Technology Solutions (UK) Ltd. Alle rechten voorbehouden.

Niets uit deze publicatie mag worden verveelvoudigd of gebruikt in welke vorm dan ook, of door middel van elektrische of mechanische middelen, zonder schriftelijke toestemming van Technology Solutions (UK) Ltd. Dit omvat elektronische of mechanische middelen, zoals fotokopiëren, opnemen of informatieopslag- en ophaalsystemen. Het materiaal in deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

Technology Solutions (UK) Ltd (TSL^®) behoudt zich het recht voor om wijzigingen aan te brengen aan software of producten om de betrouwbaarheid, functie of het ontwerp te verbeteren. TSL^® aanvaardt geen enkele productaansprakelijkheid die voortvloeit uit, of in verband met, de toepassing of het gebruik van een product, circuit of toepassing die hierin wordt beschreven. Er wordt geen licentie verleend, expliciet of impliciet, door uitsluiting of anderszins onder enig octrooirecht of octrooi, met betrekking tot enige combinatie, systeem, apparaat, machine, materiaal, methode of proces waarin TSL^®-producten kunnen worden gebruikt. Er bestaat een impliciete licentie alleen voor apparatuur, circuits en subsystemen die zich in TSL^®-producten bevinden. TSL^® en het TSL^®-logo zijn geregistreerde handelsmerken van TSL^®. Andere productnamen die in deze handleiding worden genoemd, kunnen handelsmerken of geregistreerde handelsmerken zijn van hun respectieve bedrijven en worden hierbij erkend.

Alle software wordt strikt op een "as is"-basis geleverd. Alle software, inclusief firmware, die aan de gebruiker wordt geleverd, is op licentiebasis. TSL^® verleent de gebruiker een niet-overdraagbare en niet-exclusieve licentie voor het gebruik van elk software- of firmwareprogramma dat hieronder wordt geleverd (gelicentieerd programma). Behalve zoals hieronder vermeld, mag een dergelijke licentie niet worden toegewezen, in sublicentie worden gegeven of anderszins worden overgedragen door de gebruiker zonder voorafgaande schriftelijke toestemming van TSL^®. Er wordt geen recht verleend om een gelicentieerd programma geheel of gedeeltelijk te kopiëren, behalve zoals toegestaan onder de auteursrechtwetgeving. De gebruiker zal geen enkele vorm of gedeelte van een gelicentieerd programma wijzigen, samenvoegen of opnemen in ander programmamateriaal, een afgeleid werk van een gelicentieerd programma maken of een gelicentieerd programma in een netwerk gebruiken zonder schriftelijke toestemming van TSL^®. De gebruiker stemt ermee in de auteursrechtvermelding van TSL^® te behouden op de gelicentieerde programma's die hieronder worden geleverd en dezelfde op te nemen op alle geautoriseerde kopieën die het geheel of gedeeltelijk maakt. De gebruiker stemt ermee in om geen enkel gelicentieerd programma dat aan de gebruiker is geleverd of een deel daarvan te decompileren, disassembleren, decoderen of reverse-engineeren.

Het Bluetooth^®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Technology Solutions (UK) Ltd is onder licentie. Andere handelsmerken en handelsnamen zijn die van hun respectieve eigenaars.

ONDERSTEUNING

Gebruikersdocumentatie

Om de 2128 Bluetooth^® UHF RFID Reader-gebruikershandleiding te downloaden, gaat u naar: www.tsl.com/2128-downloads

Gebruikershandleiding en downloads

Probleemoplossing

Als u problemen ondervindt bij het gebruik van uw 2128 UHF Reader, gebruik dan de online handleiding voor probleemoplossing op: www.tsl.com/troubleshooting-guides

Als u zowel de 2128 UHF Reader-gebruikershandleiding als de online handleiding voor probleemoplossing hebt geraadpleegd en nog steeds hulp nodig hebt, neemt u contact op met TSL^® op: www.tsl.com/contact

Garantie

De hardwareproducten van TSL^® worden gegarandeerd tegen fabricagefouten gedurende een periode van twaalf (12) maanden vanaf de datum van verzending, tenzij anders schriftelijk bepaald door TSL^®, op voorwaarde dat het product ongewijzigd blijft en onder normale en correcte omstandigheden wordt gebruikt.

Voor meer garantie-informatie en bepalingen, zie het gedeelte Garantie van de 2128 UHF Reader-gebruikershandleiding (beschikbaar om te downloaden op www.tsl.com/2128-downloads)

OVER

TSL^® - Wereldleiders in mobiele RFID

Technology Solutions UK Ltd (TSL^®), onderdeel van HID Global, is een toonaangevende fabrikant van krachtige mobiele RFID-lezers die worden gebruikt om producten, activa, gegevens of personeel te identificeren en te volgen.

Al meer dan twee decennia levert TSL^® innovatieve oplossingen voor gegevensvastlegging aan Fortune 500-bedrijven over de hele wereld met behulp van een wereldwijd netwerk van distributeurs en systeemintegratoren. Gespecialiseerde interne teams ontwerpen alle aspecten van de afgewerkte producten en software-ecosystemen, waaronder elektronica, firmware, tools voor applicatie-ontwikkeling, RF-ontwerp en spuitgietmatrijzen.

TSL^® is een ISO 9001:2015-gecertificeerd bedrijf.
