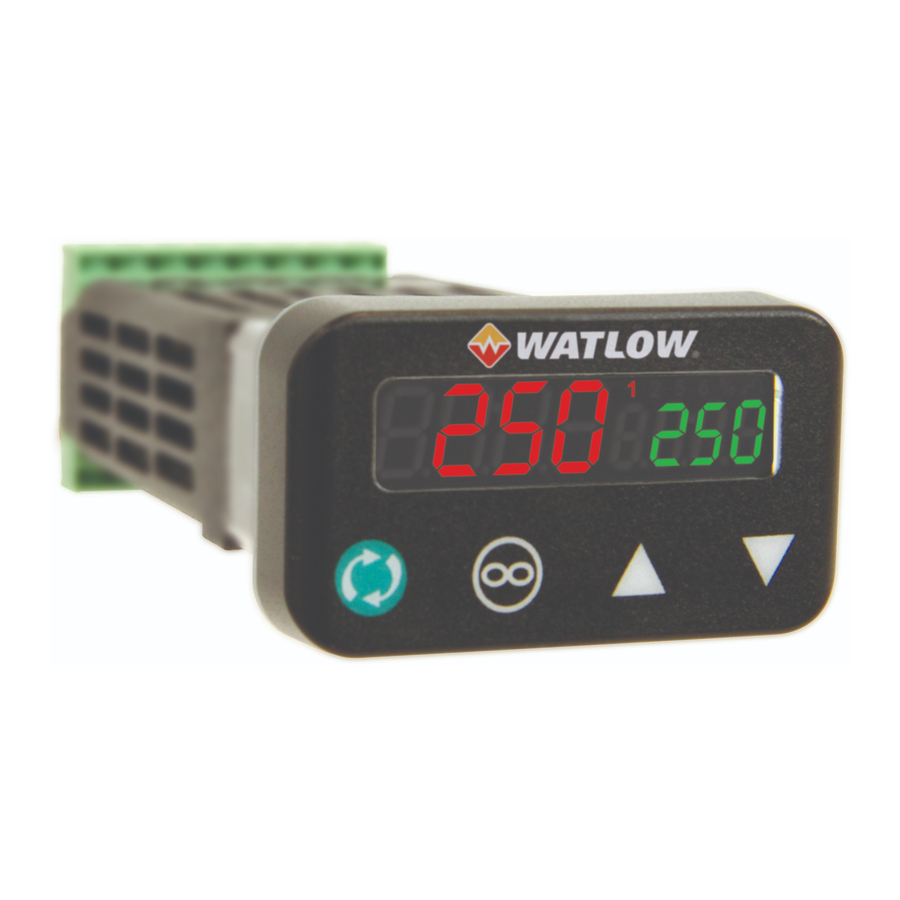

Watlow PM3 LEGACY PID CONTROLLER Snelstartgids

Voor configuraties:
PM3_ _ [A,C,E,F,K] [A,C,J,K] -_ AAAN _ _

Neem voor hulp contact op met Watlow: www.watlow.com
1-800-WATLOW2 (1-800-928-5692)
wintechsupport@watlow.com

MONTEER OP PANEEL

LET OP: Montage vereist toegang tot de achterkant van het paneel.

1. Maak de paneeluitsparing met de afmetingen in figuur 1.

2. Verwijder de groene terminal connectoren en de montagekraag.
3. Plaats de controller in de paneeluitsparing vanaf de voorkant.

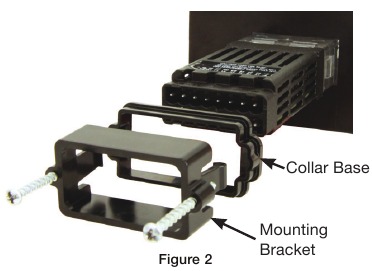

4. Oriënteer de kraagvoet zo dat de platte kant naar voren wijst en de schroefopeningen aan de zijkanten zitten (zie figuur 2), schuif de voet vervolgens over de achterkant van de controller.

5. Schuif de montagebeugel over de controller met de schroeven uitgelijnd op de kraagvoet. Duw de beugel voorzichtig maar stevig aan totdat de haken in de sleuven in de behuizing klikken.
6. Draai de twee #6-19 x 1,5 inch schroeven vast met een kruiskopschroevendraaier totdat het apparaat gelijk ligt met het paneel (3 tot 4 in-lbs koppel).

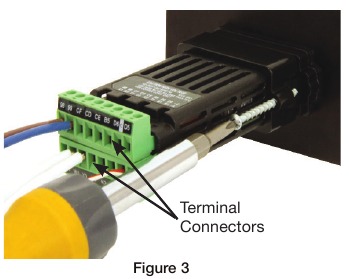

7. Installeer de terminalconnectoren terug op hun oorspronkelijke locaties. (Of sluit eerst de veldbedrading aan zoals aangegeven in deze handleiding en installeer vervolgens de connectoren opnieuw).

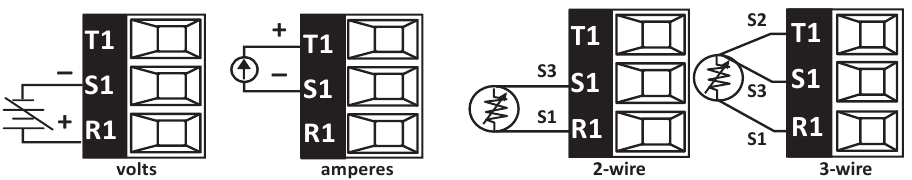

SLUIT DE SENSORINGANG AAN

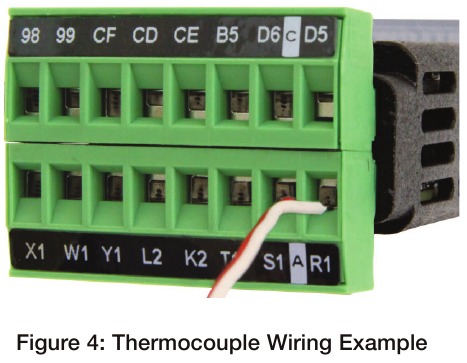

Sluit uw sensor aan zoals aangegeven in het diagram voor uw sensoringang. Figuur 4 is een voorbeeld ter illustratie van de aansluiting die wordt weergegeven voor een thermokoppel.

Thermocouple

Process Voltage or Current
Voltage: 0 tot 50 mV of 0 tot 10V@ 20kΩ Current: 0 tot 20 mA @ 100Ω

Platinum 100Ω of 1000Ω RTD
20Ω max. round trip lead resistance

BEDRADING UITGANG 1

Raadpleeg het bedradingsschema voor uw configuratiecode en sluit aan op de aangegeven sleuven.

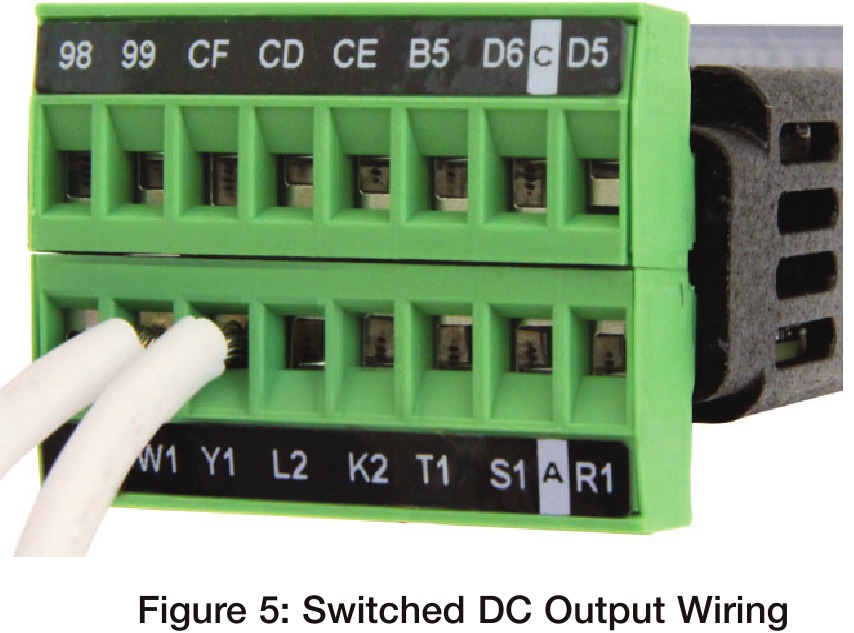

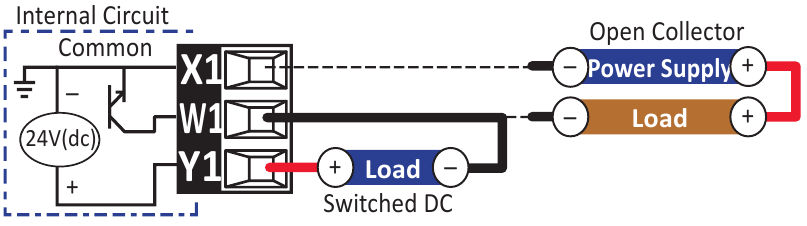

PM3_ _ [C] _ _AAAN_ _: Switched DC of Open Collector

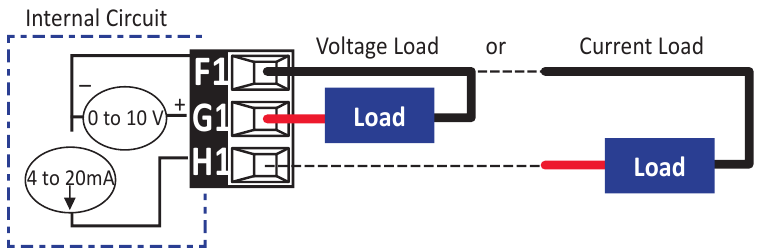

PM3_ _ [F] _ _ AAAN_ _: Universal Process

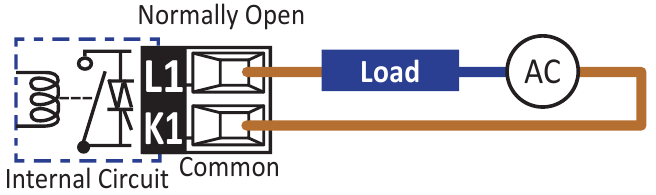

PM3_ _ [K] _ _ AAAN_ _:
Solid State Relay 0.5A, Form A

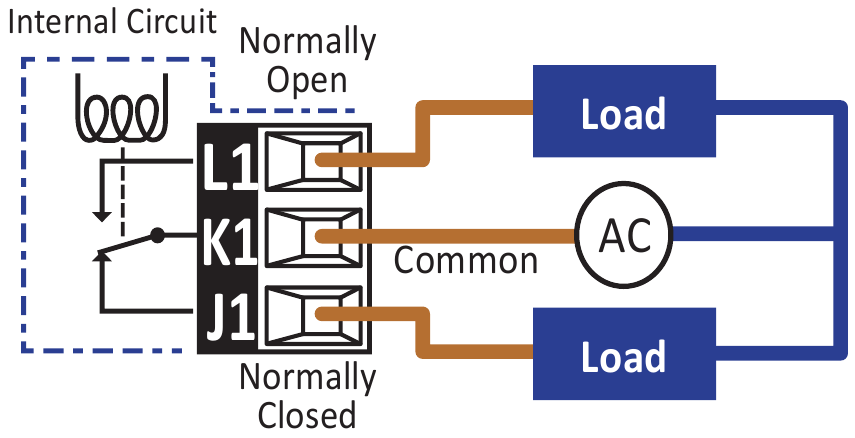

PM3_ _ [E] _ _AAAN_ _:
Mechanical Relay 5A Form C Relay

BEDRADING UITGANG 2

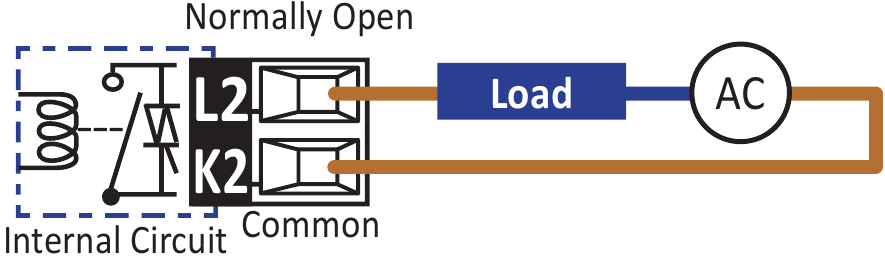

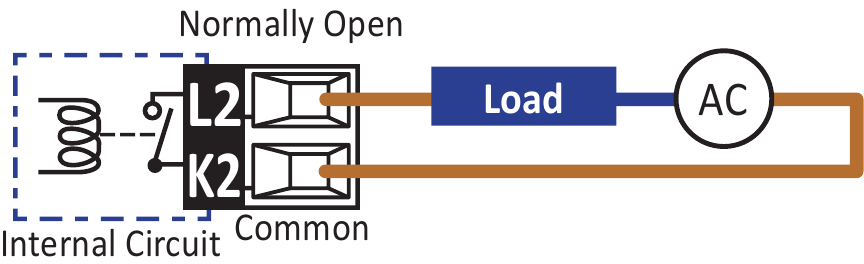

PM3_ _ _ [J] _ AAAN_ _:
Mechanical Relay 5A Form A Relay

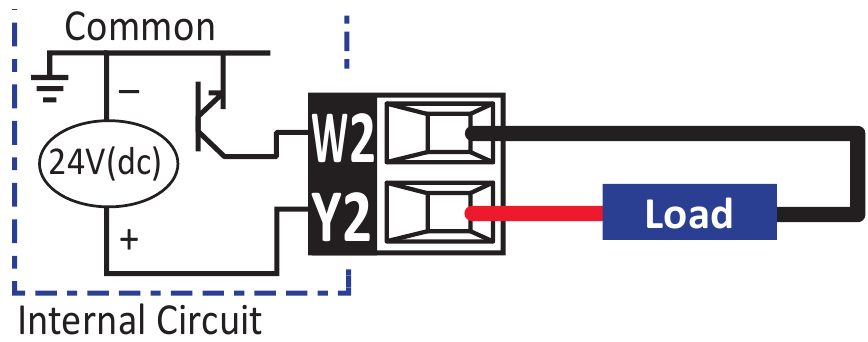

PM3_ _ _ [C] _ AAAN_ _: Switched DC

PM3_ _ _ [K] _ AAAN_ _:
Solid State Relay 0.5A, Form A

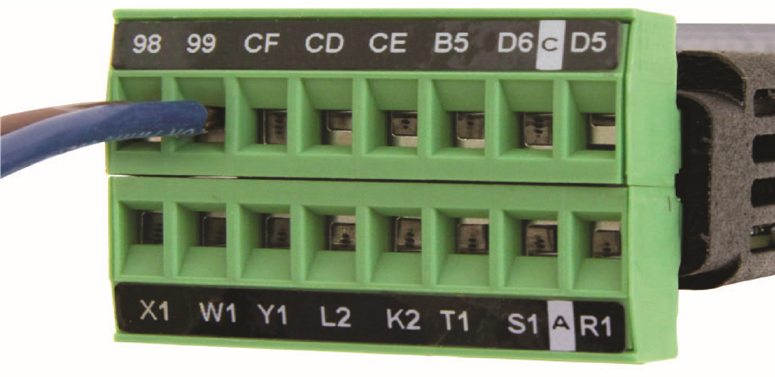

SLUIT DE STROOM AAN

Configuration Code:
PM3 _ [1,2,3,4] _ _ _AAAN _ _

1 or 2: 120-240 V (ac)
3 or 4: 24 V (ac or dc)

Sluit geen hoogspanning aan op een controller die laagspanning vereist.

VERKLARING VAN CONFORMITEIT

Verklaart dat het volgende product voldoet aan de essentiële eisen van de volgende Europese richtlijnen door gebruik te maken van de relevante normen die hieronder worden weergegeven om de naleving aan te geven.

Aanduiding:	Series EZ-ZONE® PM (Paneelmontage)
Modelnummers:	PM (3, 6, 8, 9 of 4)(Een letter of nummer)(1, 2, 3 of 4)(A, C, E, F of K) (A, C, H, J of K) – (Een letter of nummer)(Een letter of nummer)(A, C, E, F of K)(A, C, H, J of K) (Drie letters of nummers)
Classificatie:	Temperatuurregeling, Installatiecategorie II, Vervuilingsgraad 2, IP65
Nominale spanning en frequentie:	100 tot 240 V~ (ac 50/60 Hz) of 15 tot 36 V dc/ 24 V~ac 50/60 Hz
Nominaal stroomverbruik:	10 VA maximum PM3, PM6 modellen. 14 VA maximum PM8, PM9, PM4 modellen
	2014/30/EU Richtlijn elektromagnetische compatibiliteit
EN 61326-1:2013	Elektrische apparatuur voor meting, besturing en laboratoriumgebruik – EMC-eisen (Industriële immuniteit, Klasse B-emissies).
IEC 61000-4-2:2008	Elektrostatische ontlading immuniteit
IEC 61000-4-3:2007 +A1/2008, A2/2010	Uitgestraalde, radiofrequente elektromagnetische veld immuniteit 10V/M 80–1000 MHz, 3 V/M 1.4–2.7 GHz
IEC 61000-4-4:2012	Elektrische snelle transiënt / burst immuniteit
IEC 61000-4-5:2014 +A1/2017	Overspanningsimmuniteit
IEC 61000-4-6:2013 + Corrigendum 2015	Immuniteit voor geleide storingen veroorzaakt door radiofrequente velden
IEC 61000-4-11:2004 + A1/2017	Spanningsdips, korte onderbrekingen en spanningsvariaties immuniteit
EN 61000-3-2:2014	Grenswaarden voor harmonische stroomemissies voor apparatuur ” 16 Ampère per fase
EN 61000-3-31:2013 + A1/2017	Spanningsschommelingen en flicker ” 16 Ampère per fase
SEMI F47-0812	Specificatie voor semiconductor sag immuniteit Figuur R1-1

¹Voor mechanische relaisbelastingen kan de cyclustijd mogelijk worden verlengd tot 160 seconden om te voldoen aan de flicker-eisen, afhankelijk van de geschakelde belasting en de bronimpedantie.

2014/35/EU Laagspanningsrichtlijn
EN 61010-1:2010² Veiligheidseisen van elektrische apparatuur voor meting, besturing en laboratoriumgebruik.
Deel 1: Algemene eisen

² Naleving van de eisen van de 3e editie met gebruik van een externe overspanningsbeveiliging die is geïnstalleerd op 230 Vac~ voedingslijnunits. Aanbevolen minimum 1000 V piek tot maximum 2000 V piek, 70 joule of beter onderdeel worden gebruikt.

Voldoet aan 2011/65/EU RoHS2-richtlijn conform 2012/19/EU W.E.E.E-richtlijn

Gelieve op de juiste wijze te recyclen. Modellen PM(4, 8 of 9)E bevatten een type BR1225 knoopcelbatterij die aan het einde van de levensduur moet worden gerecycled volgens Richtlijn 2006/66/EG inzake batterijen, zoals gewijzigd door Richtlijn 2013/56/EU.

Modellen PM6XXXX – (B, E, F, G, H, J, K)XXXXXX waarbij (X = elke letter of nummer hierboven toegestaan)
Inclusief Bluetooth^® draadloze technologie en zijn beoordeeld volgens de volgende aanvullende eisen.

2014/53/EU Radioapparatuurrichtlijn (RED)

EN 61010-1:2010	Veiligheidseisen van elektrische apparatuur voor meting, besturing en laboratoriumgebruik. Deel 1: Algemene eisen Die de essentiële eisen van artikel 3.1(a) of Richtlijn 2014/53/EU dekken
EN 61326-1:2013	Elektrische apparatuur voor meting, besturing en laboratoriumgebruik – EMC-eisen (Industriële immuniteit, Klasse A-emissies). Deze apparatuur is niet bedoeld voor gebruik in woonomgevingen en biedt mogelijk geen adequate bescherming voor radio-ontvangst in dergelijke omgevingen.
EN 301 489-1 V2.1.1	ElektroMagnetische Compatibiliteit (EMC) norm voor radioapparatuur en -diensten; Deel 1: Gemeenschappelijke technische eisen; Geharmoniseerde norm die de essentiële eisen van artikel 3.1(b) van Richtlijn 2014/53/EU en de essentiële eisen van artikel 6 van Richtlijn 2014/30/EU dekt
EN 301 489-17 V3.1.1	ElektroMagnetische Compatibiliteit (EMC) norm voor radioapparatuur en -diensten; Deel 17: Specifieke voorwaarden voor breedbanddatatransmissiesystemen; Geharmoniseerde norm die de essentiële eisen van artikel 3.1(b) van Richtlijn 2014/53/EU dekt
EN 300 328 V1.9.1	Elektromagnetische compatibiliteit en Radio spectrum Matters (ERM); Breedbandtransmissiesystemen; Datatransmissieapparatuur die werkt in de 2,4 GHz ISM-band en gebruik maakt van breedbandmodulatietechnieken; Geharmoniseerde EN die de essentiële eisen van artikel 3.2 van de R&TTE-richtlijn NVLAP-testrapport 10928545H-A dekt
EN 300 328 V2.1.1	Receiver blocking test om te voldoen aan de eisen voor 2014/53/EU. NVLAP-testrapport 11649468H-E

Bevat Module FCC ID: VPYLBZY Part 15C 2. Bevat Module IC: 772C-LBZY RSS 210

Output Power: Frequency Range 2402.0 - 2480.0
Output Power 0.001 Watts Antenna gain: -0.6 dBi PCB antenna

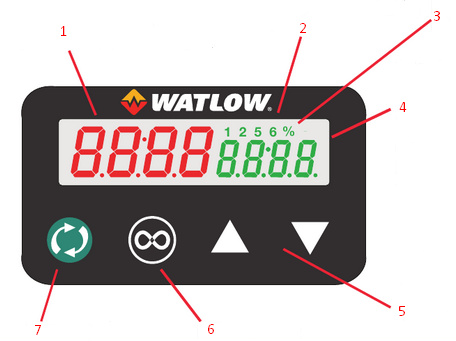

TOETSENBORD OVERZICHT

1. Linker Display: Home aan het begin geeft proceswaarde (PV) weer. Bij het openen van menu's wordt de waarde of instelling van de parameter weergegeven
2. Output Activity: Geeft de activiteit van de outputs 1 & 2 aan, dio 5 & 6
3. Manual Power: Geeft aan dat de set point zich in % handmatige modus bevindt
4. Rechter Display: Home aan het begin geeft setpoint weer (SP). Geeft de paginanaam weer bij het openen van pagina's. Bij het openen van menu's wordt de parameternaam weergegeven
5. Up and Down Keys (Omhoog en Omlaag toetsen):
   Bij Home past u het setpoint in het rechter display aan. Wijzigt het menu binnen pagina's. Binnen menu's wijzigt u de geselecteerde instelling in het linker display
6. Infinity Key (Infinity Toets): Verwijdert of dempt alarm wanneer actief, anders keert u terug naar Home
7. Advance Key (Volgende Toets): Gaat door menu-aanwijzingen.

Scan for full manual (Scan voor volledige handleiding).

For assistance contact Watlow (Neem voor hulp contact op met Watlow): www.watlow.com +1-(507)-494-5656 wintechsupport@watlow.com https://www.watlow.com/resources-and-support/Technical-Library

INLEIDING TOT TOETSENBORD EN MENU BASISPRINCIPES

Pagina's, Menu's en Toetsenbord Basisprincipes

Zie Toetsenbord Overzicht

Deze instructies zijn niet allesomvattend. Deze Snelstartgids (QSG) is bedoeld als een snelle referentie om u te laten zien hoe u naar veelgebruikte delen van de controller kunt navigeren. Als voorbeeld; het instellen van procesuitgangen is niet gedocumenteerd in deze QSG. Raadpleeg de gebruikershandleiding voor meer gedetailleerde instructies.

Opmerking: Diagrammen kunnen variëren afhankelijk van de programmering van de controller.

Introductie tot de Bedienings- & Instellingspagina's

Bij het opstarten gaat het display standaard naar de homepagina. De linker rode display geeft het proces (PV) weer. De rechter groene display geeft het instelpunt (SP) weer. De instellingspagina is een verzameling van menu's met parameters die doorgaans één keer worden gewijzigd wanneer de controller voor het eerst wordt geïnstalleerd of telkens wanneer hardwarewijzigingen optreden. De bedieningspagina is een verzameling van menu's met parameters die vaker worden gewijzigd.

Menu's in elke pagina bevatten gemeenschappelijke parameters die een bepaalde functie van de controller beïnvloeden. Bijv. Analoge Invoer, Regelkring, Uitgangen en Alarmen zijn veelgebruikte functies. Parameters zijn gegroepeerd voor elke functie. De Globale functie is waar de weergave-eenheden tussen °F en °C kunnen worden ingesteld. De Globale functie is waar de weergave-eenheden tussen °F en °C kunnen worden ingesteld. Stel eerst de eenheden in als u °C gebruikt, aangezien de standaardwaarde °F is.

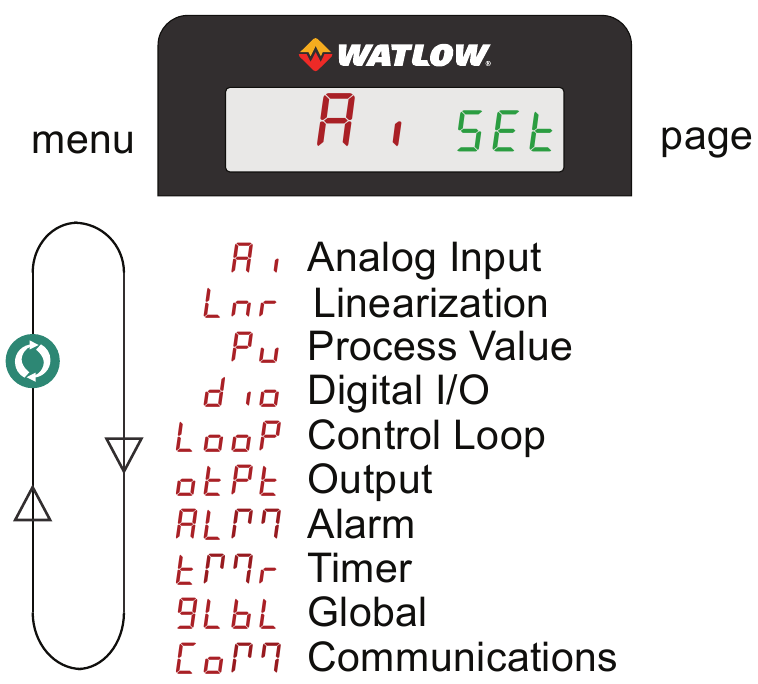

Instellingspagina (Setup Page)

Om naar de instellingspagina (Setup Page) te gaan, drukt u beide pijltjestoetsen 6 seconden lang in.

Gebruik de pijltjestoetsen om het menu te selecteren.

Druk op de advance-toets (advance key) om het geselecteerde menu te openen.

Druk op de Infinity-toets (Infinity key) gedurende 2 seconden op elk punt in het menu om terug te keren naar de homepagina.

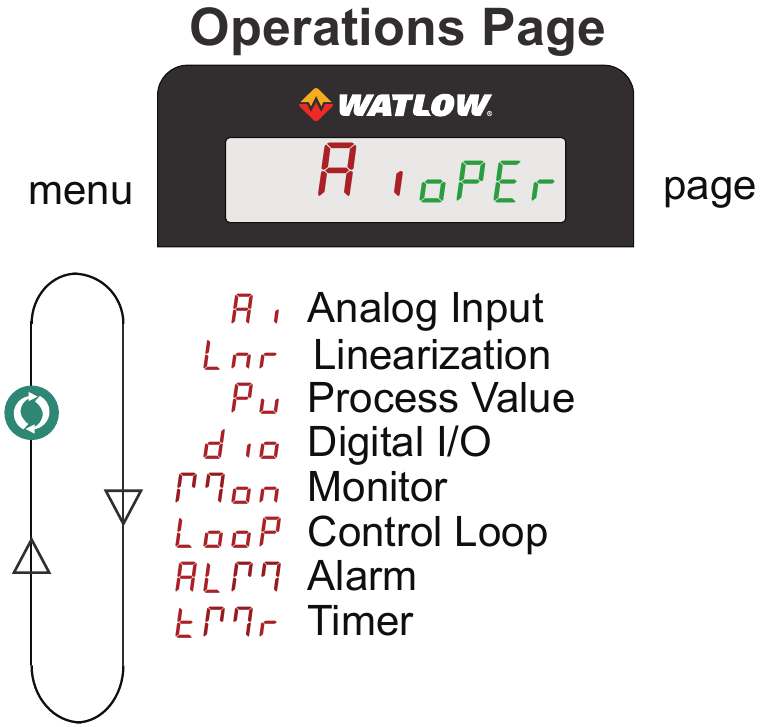

Bedieningspagina (Operations Page)

Om naar de bedieningspagina (Operations Page) te gaan, drukt u beide pijltjestoetsen 3 seconden lang in.

Gebruik de pijltjestoetsen om het menu te selecteren.

Druk op de advance-toets (advance key) om het geselecteerde menu te openen.

Druk op de Infinity-toets (Infinity key) gedurende 2 seconden op elk punt in het menu om terug te keren naar de homepagina.

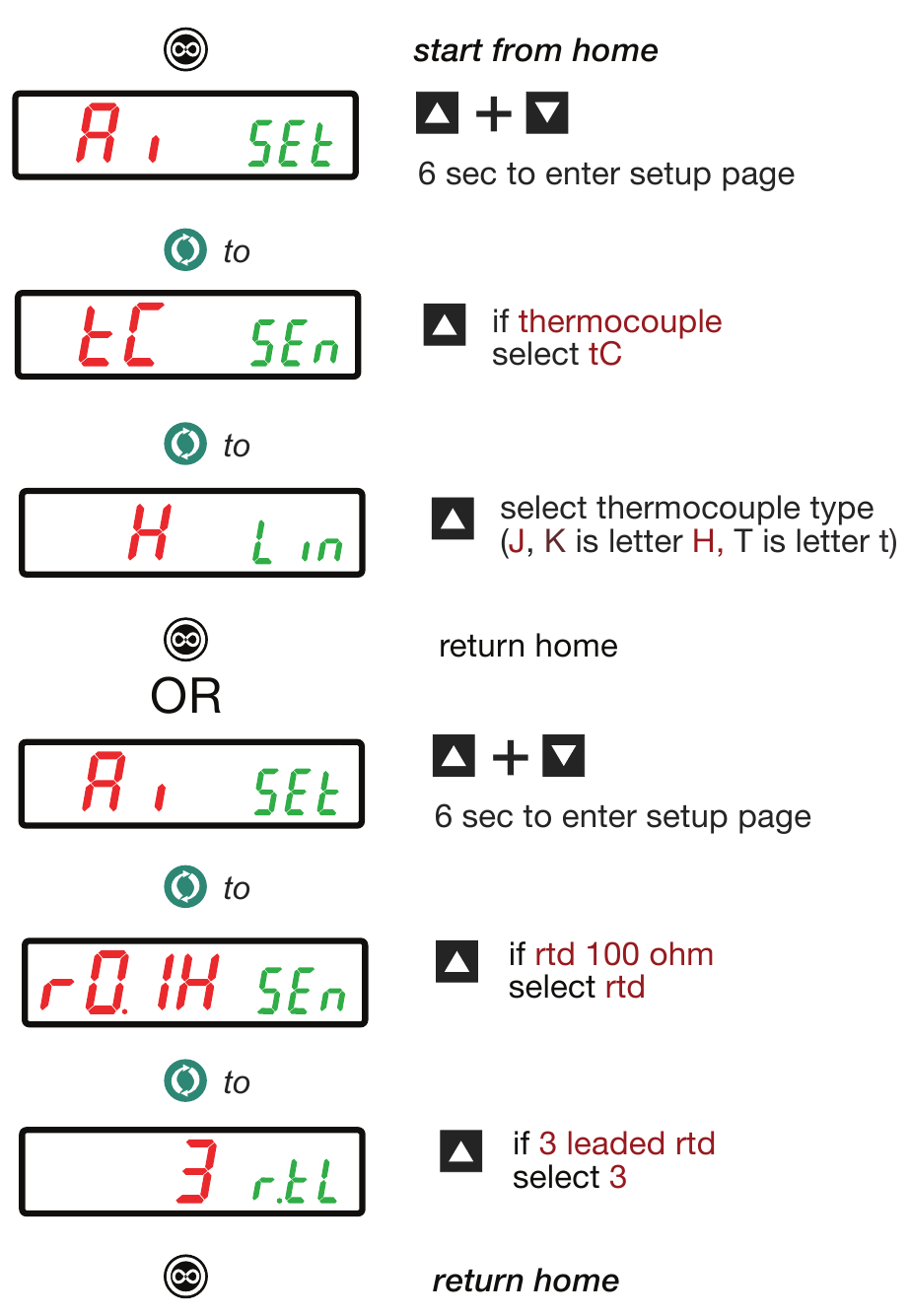

INPUTS INSTELLEN

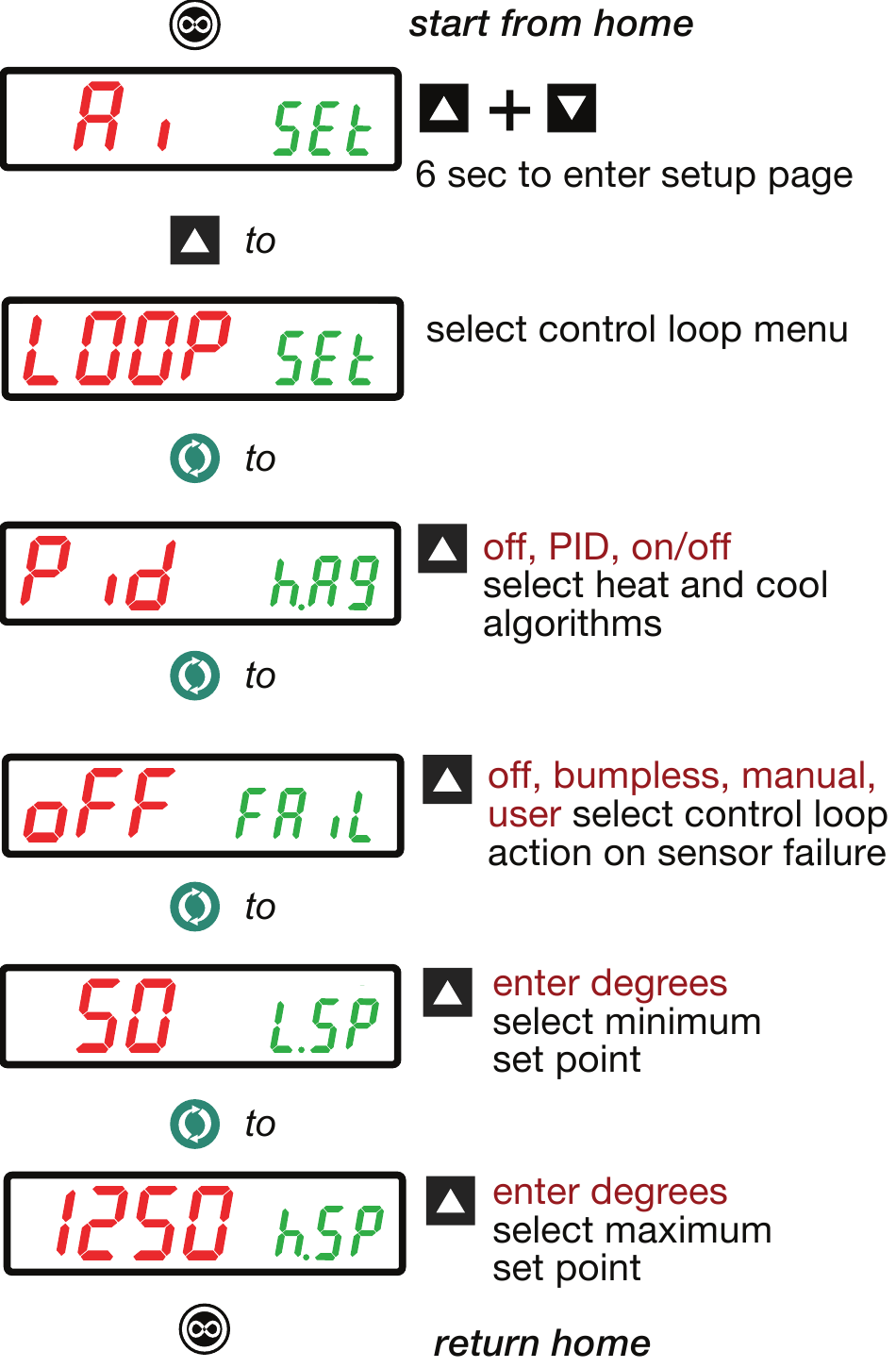

REGELKRING INSTELLEN

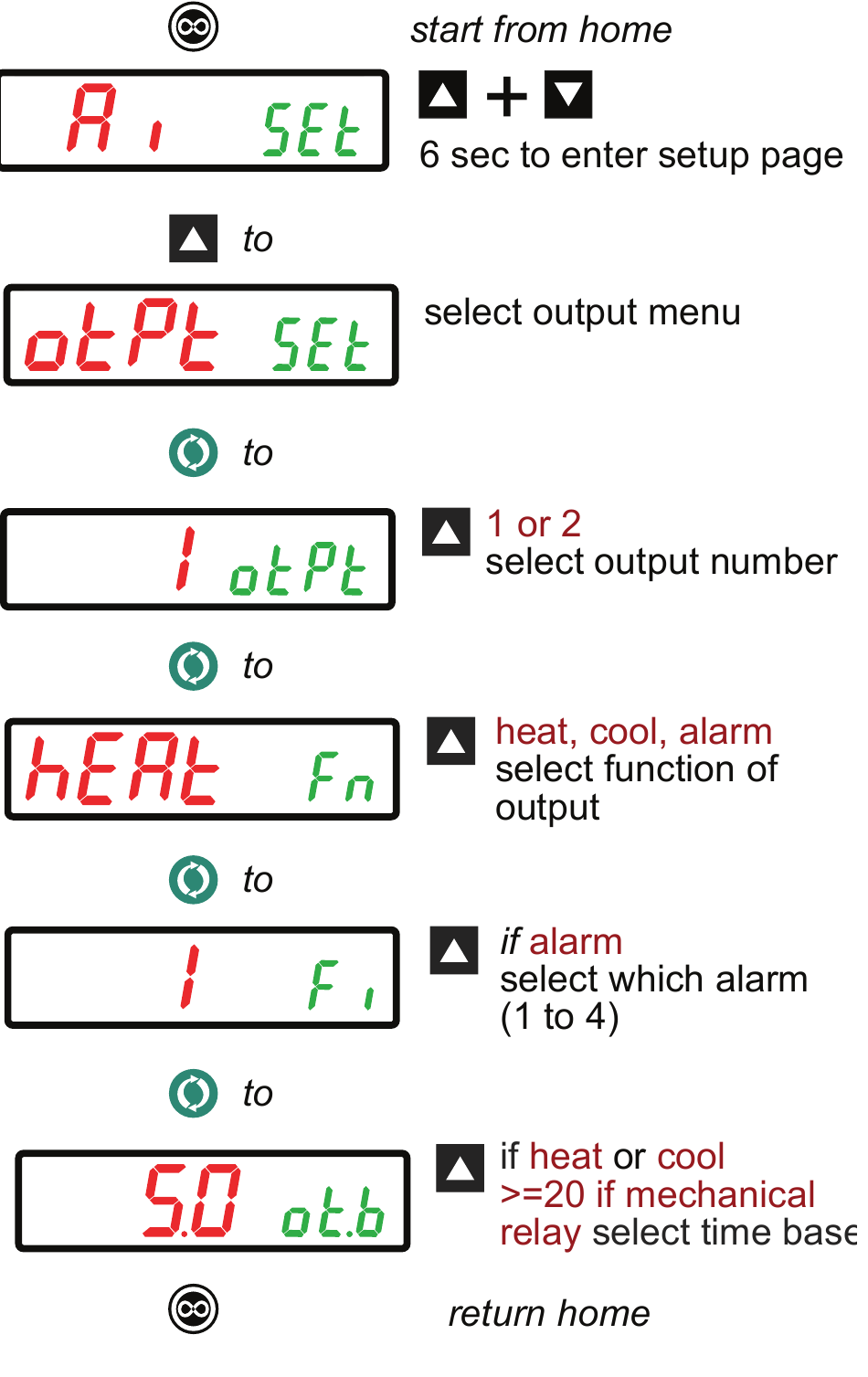

UITGANGEN INSTELLEN

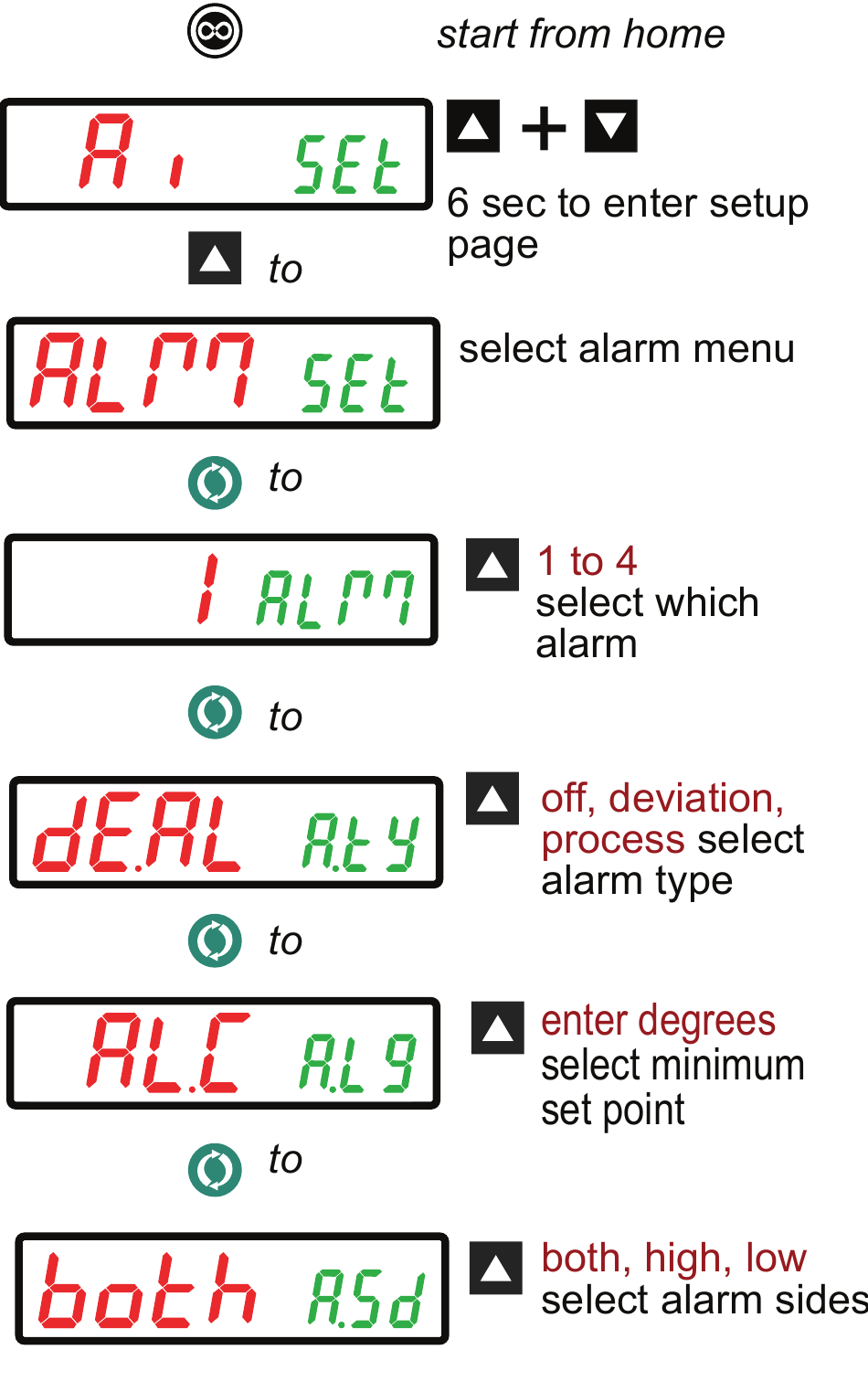

ALARM INSTELLEN

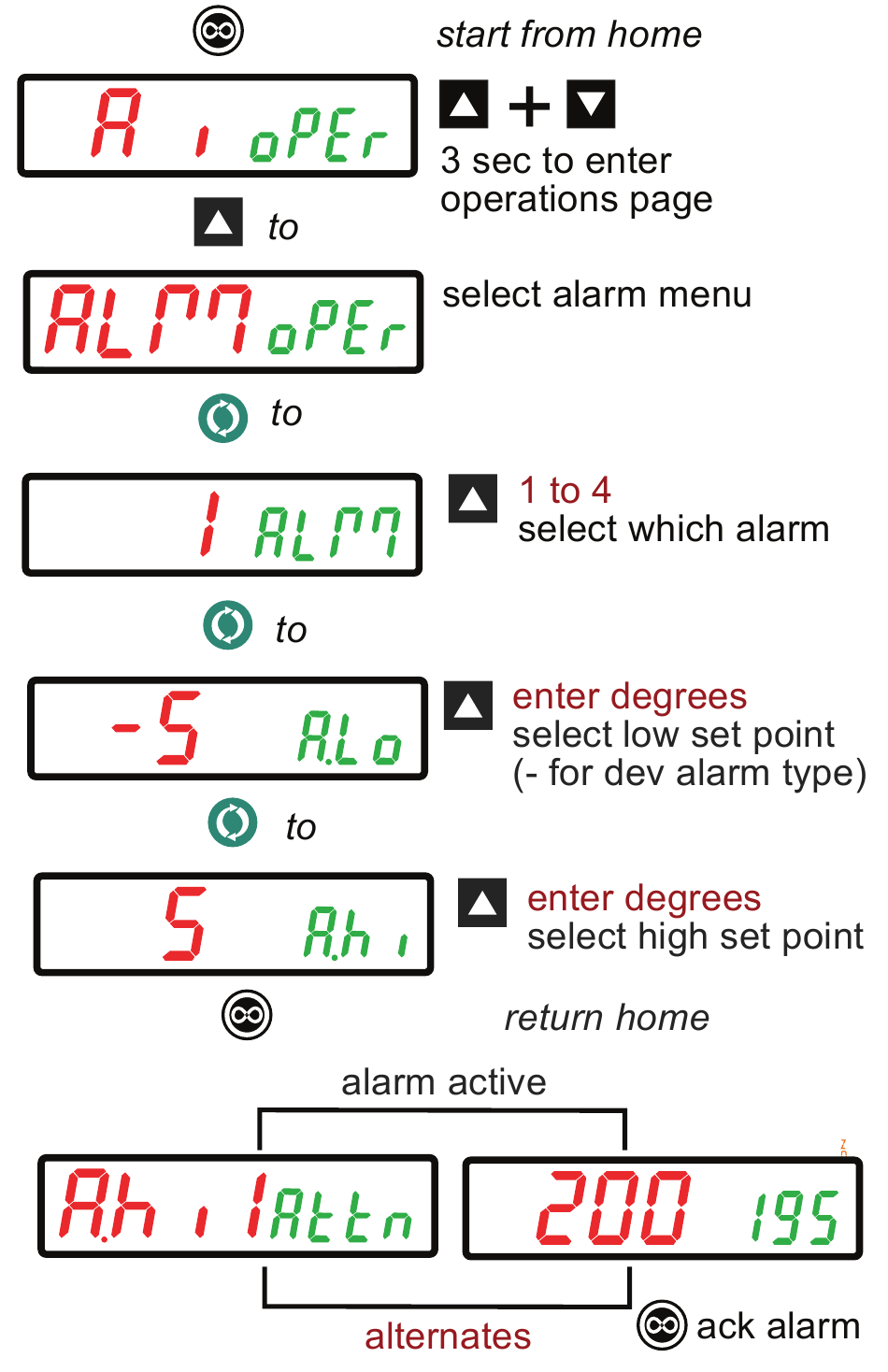

ALARM INSTELLINGS PUNTEN INSTELLEN

REGELKRING MODUS/REGELKRING INSTELLINGSPUNT

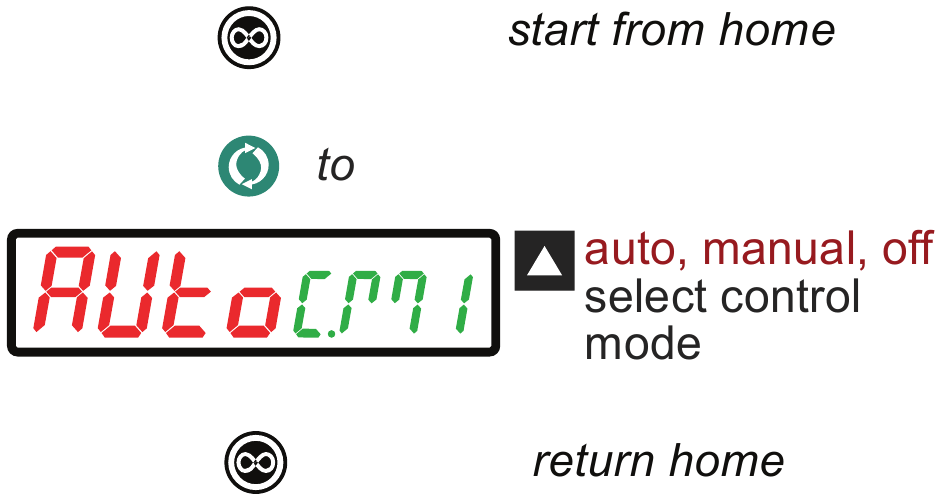

Regelkring Modus Instellen (Set Loop Control Mode)

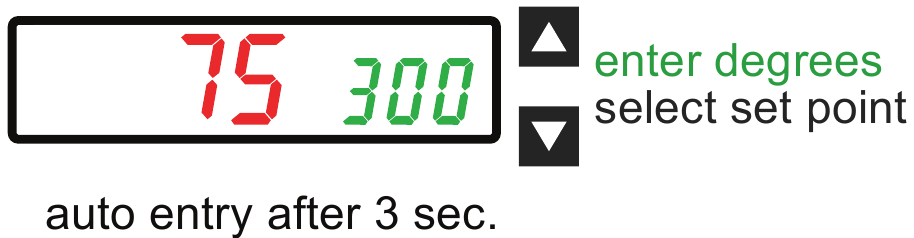

Regelkring Instellingspunt Aanpassen (Adjust Loop Set Point)

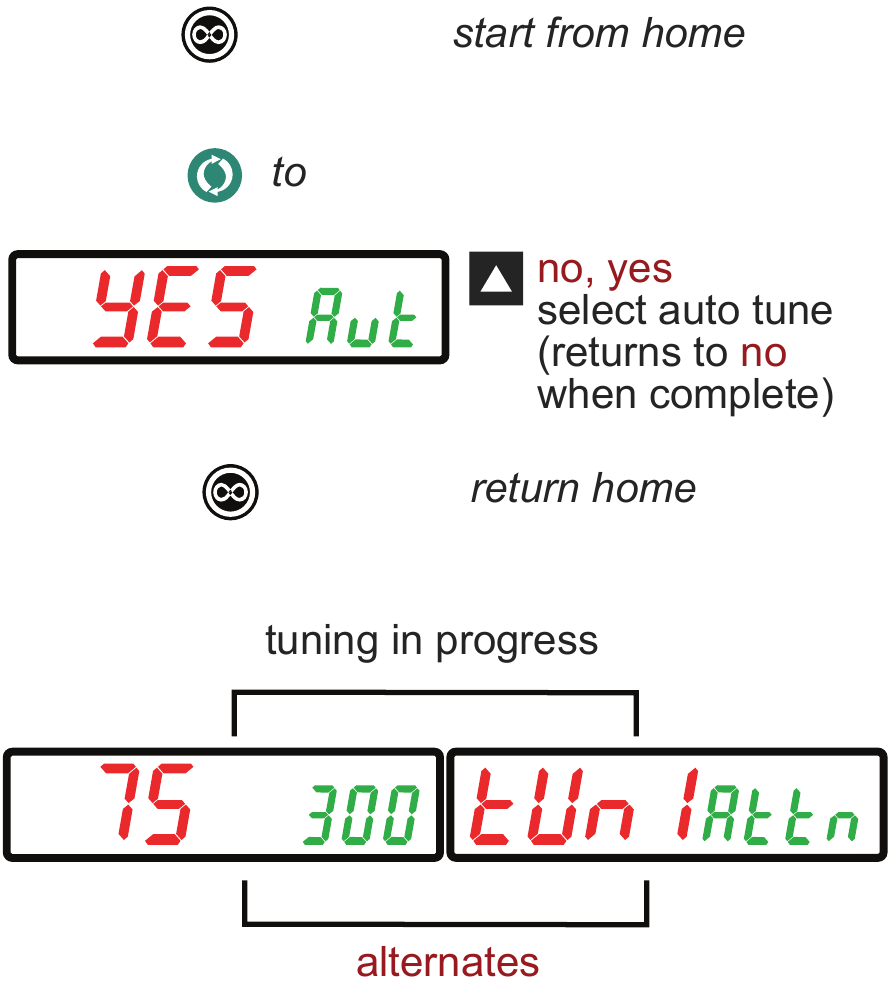

AUTOTUNE DE REGELKRING
