Ozito PLR-2000 - Schaafmachinehandleiding

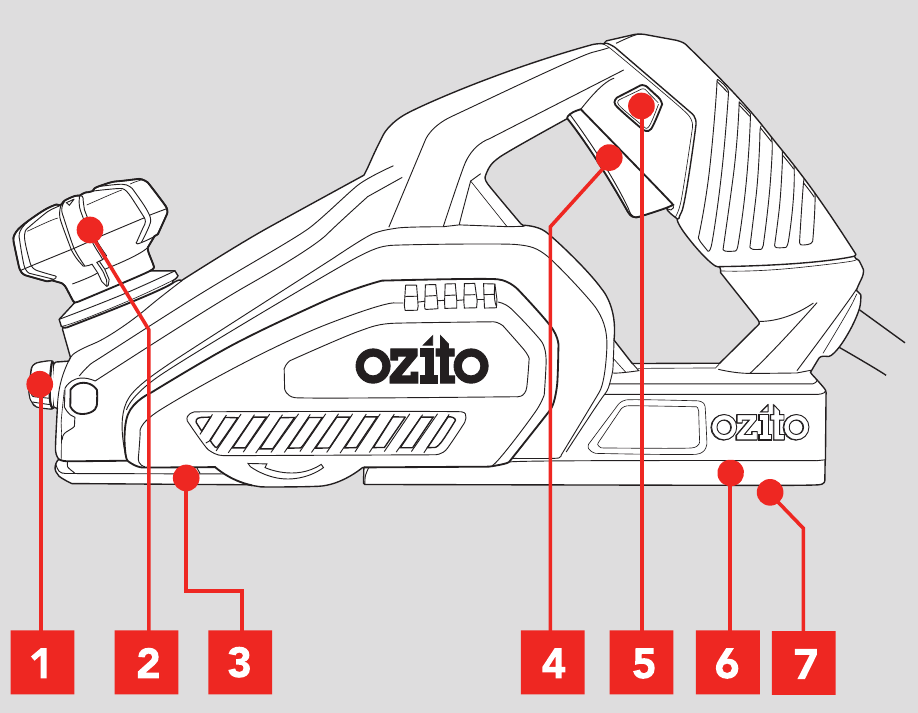

Overzicht

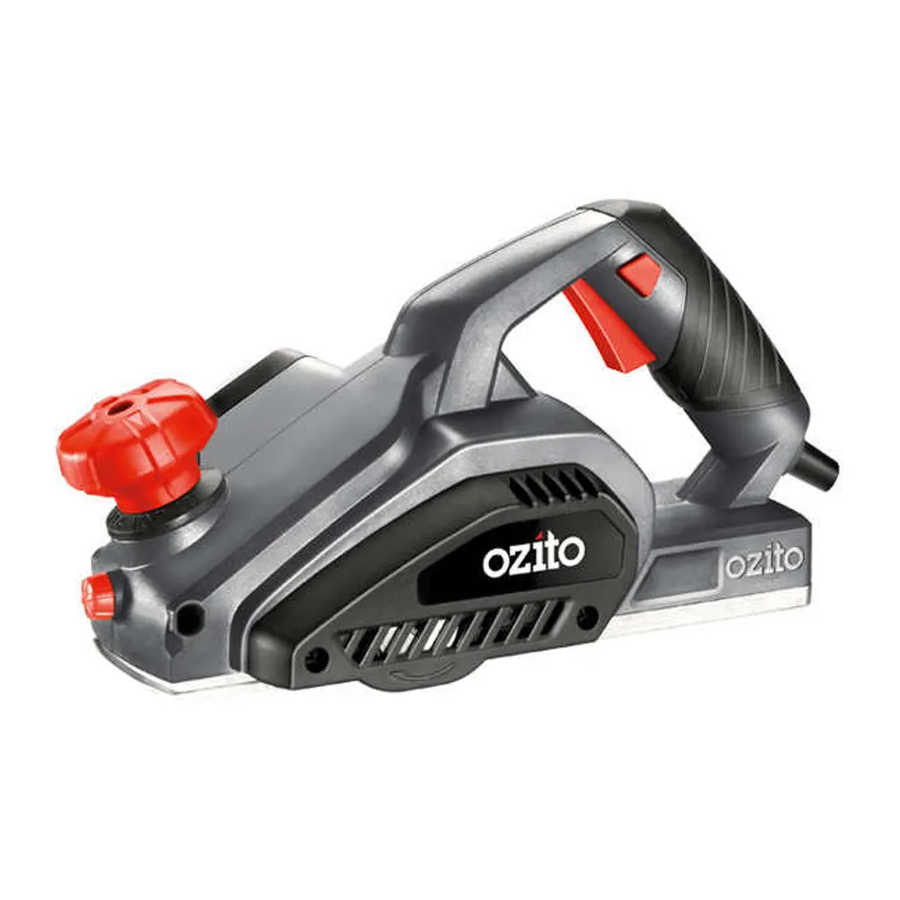

Schaafmachine

1. Knop voor het vastzetten van de geleider
2. Diepteverstelknop
3. Voorste schoen
4. Aan/uit-schakelaar
5. Vergrendelknop
6. Achterste schoen
7. Parkeerschoen basis

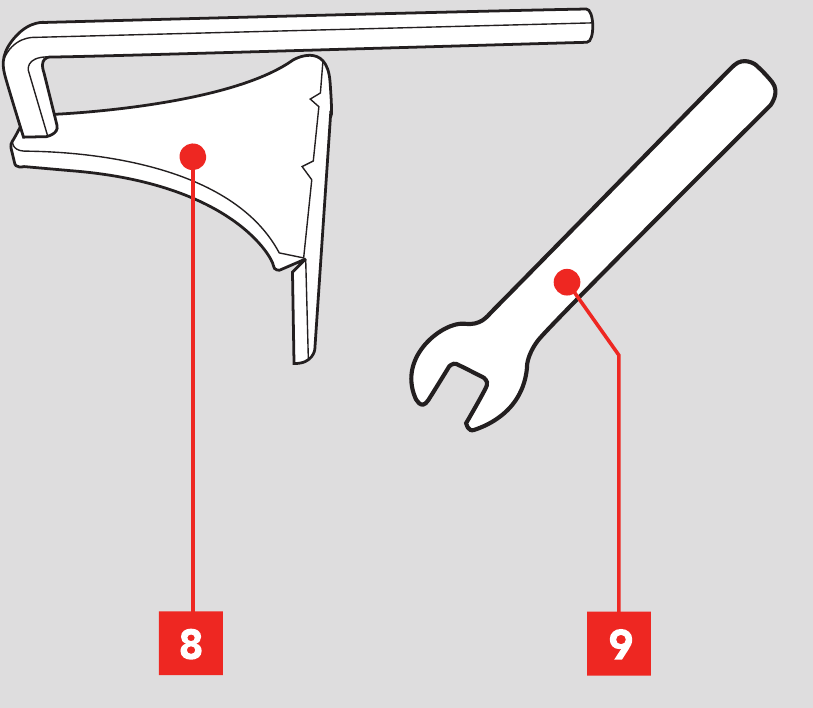

Accessoires

8. Geleider
9. Moersleutel

SCHAAFDIEPTE AANPASSEN

Voordat u aanpassingen maakt, moet u ervoor zorgen dat het netsnoer is losgekoppeld van de elektriciteitsvoorziening

De schaafdiepte kan worden aangepast tussen 0 en 1 mm.

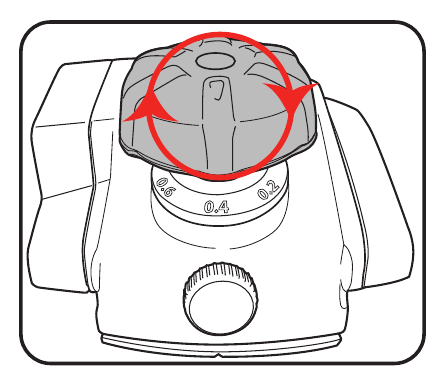

1. Snijdiepte vergroten.

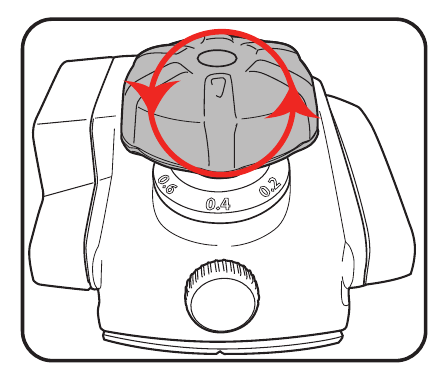

2. Snijdiepte verkleinen.

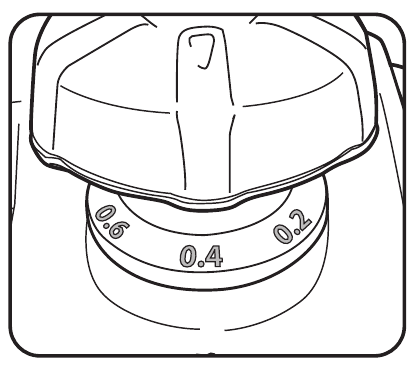

3. De cijfers op de diepteverstelling corresponderen met de schaafdiepte (mm). Test altijd eerst op een reststuk.


AAN/UIT-SCHAKELAAR

Het wordt aanbevolen het gereedschap te gebruiken met een aardlekschakelaar met een nominale lekstroom van 30 mA of minder.

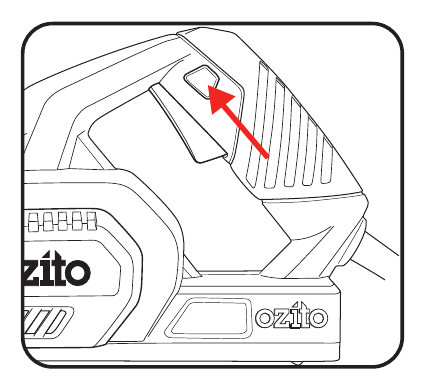

1. Houd de vergrendelknop ingedrukt

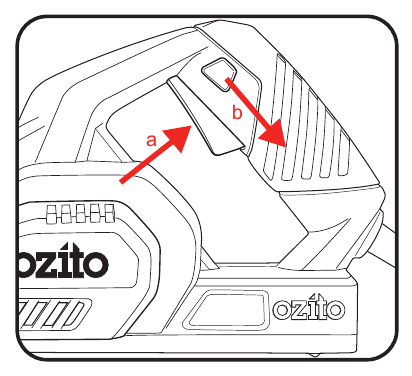

2. Druk op de aan/uit-schakelaar (a) en laat vervolgens de vergrendelknop (b) los.

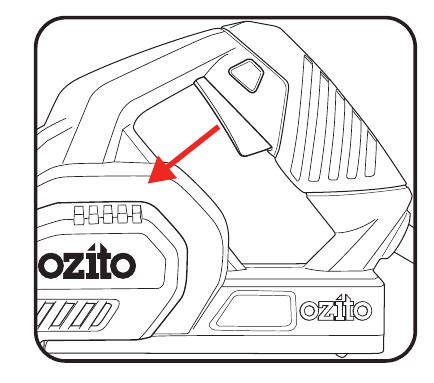

3. Laat de aan/uit-schakelaar los om uit te schakelen.


4. Wacht tot het mes volledig tot stilstand is gekomen voordat u de schaafmachine neerlegt.

SPAANDEREN

Montage van de geleider

1. Maak de knop voor het vastzetten van de geleider los.

2. Plaats de geleider op de vereiste diepte.

3. Draai de knop voor het vastzetten van de geleider vast.


Een spaandersnede maken

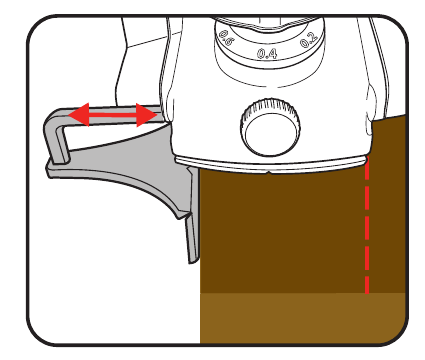

4. Markeer het gebied voor de spaander.

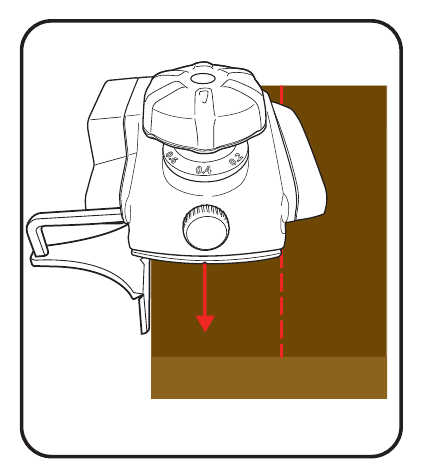

5. Pas de geleider aan voor de vereiste spaander.

6. Schaaf langs het werkstuk met de geleider als leidraad.


Opmerking: Het zal nodig zijn om een aantal sneden te maken om de meeste spaanders te voltooien.

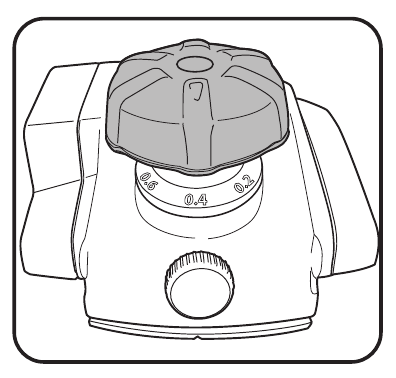

AFKANTEN

De schaafmachine heeft een nauwkeurig bewerkte groef in de voorste schoen voor het schaven langs de hoek van uw werkstuk.

1. Stel de vereiste diepte in op de schaafmachine.

2. Plaats de groef precies op de hoek van het werkstuk.


3. Schaaf langs de rand van uw werkstuk.


MESSEN

Messen vervangen

Voordat u aanpassingen maakt, moet u ervoor zorgen dat het netsnoer is losgekoppeld van de elektriciteitsvoorziening.

De messen die op het gereedschap zijn gemonteerd, zijn 82 mm HSS-messen. De trommel is uitgerust met twee afzonderlijke messen; beide moeten tegelijkertijd worden omgedraaid of vervangen. Vervang nooit slechts één mes.

1. Draai de 3 inbuskopschroeven los met de meegeleverde moersleutel.

2. Duw het gebruikte mes door de sleuf in de motorbehuizing met een schroevendraaier. Houd vingers uit de buurt van het mes.

3. Installeer nieuwe messen.
   Opmerking: Messen zijn omkeerbaar. Als u de messen voor de eerste keer vervangt, draait u de messen om om een verse snijkant bloot te leggen.
4. Draai de 3 inbuskopschroeven vast.


5. Herhaal het proces voor het tweede mes.

ONDERHOUD

• Houd de ventilatieopeningen van de schaafmachine te allen tijde schoon, voorkom indien mogelijk dat er vreemde stoffen in de openingen komen.
• Blaas na elk gebruik lucht door de behuizing van de schaafmachine om ervoor te zorgen dat deze vrij is van alle stofdeeltjes die zich kunnen ophopen. Ophoping van stofdeeltjes kan ervoor zorgen dat de schaafmachine oververhit raakt en defect raakt.
• Als de behuizing van de schaafmachine moet worden schoongemaakt, gebruik dan geen oplosmiddelen, maar alleen een vochtige, zachte doek. Laat nooit vloeistof in de schaafmachine komen; dompel nooit een deel van de schaafmachine onder in een vloeistof.

Koolborstels

Wanneer de koolborstels versleten zijn, zal de schaafmachine vonken en/of stoppen. Stop het gebruik zodra dit gebeurt. Ze moeten worden vervangen voordat u de schaafmachine weer in gebruik neemt. Koolborstels zijn een slijtageonderdeel van de schaafmachine en vallen niet onder de garantie. Het blijven gebruiken van de schaafmachine wanneer de koolborstels moeten worden vervangen, kan permanente schade aan de schaafmachine veroorzaken. Koolborstels zullen na veelvuldig gebruik verslijten, maar wanneer de koolborstels moeten worden vervangen, breng de schaafmachine dan naar een elektricien of een reparateur van elektrisch gereedschap voor een snelle en goedkope vervanging. Vervang altijd beide koolborstels tegelijkertijd.
Opmerking: Ozito Industries is niet verantwoordelijk voor schade of letsel veroorzaakt door de reparatie van de schaafmachine door een onbevoegd persoon of door verkeerde behandeling van de schaafmachine.

BESCHRIJVING VAN SYMBOLEN

V	Volt	Hz	Hertz
~	Wisselstroom	W	Watt
/min	Omwentelingen of heen en weer bewegingen per minuut		Onbelast toerental
	Lees de gebruiksaanwijzing		Waarschuwing
	Dubbel geïsoleerd		Conformiteitsmerk regelgever

ZORG VOOR HET MILIEU

Elektrisch gereedschap dat niet meer bruikbaar is, mag niet met het huisvuil worden weggegooid, maar op een milieuvriendelijke manier. Recycle waar faciliteiten aanwezig zijn. Neem contact op met uw plaatselijke gemeente voor advies over recycling.

Het recyclen van verpakkingen vermindert de behoefte aan stortplaatsen en grondstoffen. Hergebruik van gerecycled materiaal vermindert de vervuiling van het milieu. Recycle de verpakking waar faciliteiten aanwezig zijn. Neem contact op met uw plaatselijke gemeente voor advies over recycling.

PROBLEEMOPLOSSING

Vonken zichtbaar door de ventilatieopeningen van de behuizing
Een kleine hoeveelheid vonken kan zichtbaar zijn door de ventilatieopeningen van de behuizing. Dit is normaal en duidt niet op een probleem.

Overmatige vonken zichtbaar door de ventilatieopeningen van de behuizing en/of het niet functioneren van de schaafmachine
Kan erop wijzen dat de koolborstels versleten zijn en moeten worden vervangen. Koolborstels mogen alleen worden vervangen door een gekwalificeerde elektricien of reparateur van elektrisch gereedschap.

ONDERDELEN

Onderdelen kunnen worden besteld bij de balie Speciale Bestellingen bij uw plaatselijke Bunnings Warehouse.
Voor meer informatie, of onderdelen die hier niet worden vermeld, gaat u naar www.ozito.com.au of neemt u contact op met de klantenservice van Ozito:
Australië 1800 069 486
Nieuw-Zeeland 0508 069 486
E-mail: enquires@ozito.com.au

ELEKTRISCHE VEILIGHEID

De elektromotor is ontworpen voor uitsluitend 230 V en 240 V. Controleer altijd of de voeding overeenkomt met de spanning op het typeplaatje.

Opmerking: de levering van 230 V en 240 V op Ozito-gereedschap is uitwisselbaar voor Australië en Nieuw-Zeeland.

Dit gereedschap is dubbel geïsoleerd in overeenstemming met AS/NZS 60745-1;
daarom is geen aardingsdraad vereist.

Als het netsnoer is beschadigd, moet het worden vervangen door een elektricien of een reparateur van elektrisch gereedschap om gevaar te voorkomen.

Opmerking: Dubbele isolatie vervangt niet de normale veiligheidsmaatregelen bij het bedienen van dit gereedschap. Het isolatiesysteem is bedoeld als extra bescherming tegen letsel als gevolg van een mogelijk falen van de elektrische isolatie in het gereedschap.

Een verlengsnoer gebruiken
Gebruik altijd een goedgekeurd verlengsnoer dat geschikt is voor het opgenomen vermogen van dit gereedschap. Inspecteer het verlengsnoer voor gebruik op tekenen van schade, slijtage en veroudering. Vervang het verlengsnoer als het beschadigd of defect is.

Wanneer u een verlengsnoer op een haspel gebruikt, rolt u het snoer altijd volledig af. Het gebruik van een verlengsnoer dat niet geschikt is voor het opgenomen vermogen van het gereedschap of dat beschadigd of defect is, kan leiden tot brand en elektrische schokken.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netaansluiting (met snoer) of elektrisch gereedschap met batterijvoeding (zonder snoer).

1. Veiligheid van de werkplek
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere ruimtes nodigen uit tot ongelukken.
   2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze.
      Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende middelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die onder de juiste omstandigheden worden gebruikt, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan persoonlijk letsel tot gevolg hebben.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u op de juiste manier. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of de batterij uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te controleren.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. Onderhoud
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
   2. Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

VEILIGHEIDSINSTRUCTIES VOOR DE SCHAAFMACHINE

• Wacht tot de snijkop tot stilstand is gekomen voordat u het gereedschap neerlegt. Een blootgestelde snijkop kan in contact komen met het oppervlak, wat kan leiden tot verlies van controle en ernstig letsel.
• Houd het elektrisch gereedschap alleen vast aan geïsoleerde grijpvlakken, omdat de snijkop in contact kan komen met het eigen snoer. Het doorsnijden van een "stroomvoerende" draad kan blootgestelde metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk met de hand of tegen het lichaam houden maakt het instabiel en kan leiden tot verlies van controle.
• Aanbeveling dat het gereedschap altijd wordt gevoed via een aardlekschakelaar met een nominale lekstroom van 30 mA of minder.
• Indien vervanging van het netsnoer noodzakelijk is, dient dit te gebeuren door de fabrikant of zijn vertegenwoordiger om veiligheidsrisico's te voorkomen.

Het gebruik van dit gereedschap kan stof genereren dat chemicaliën bevat die bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Gebruik de juiste ademhalingsbescherming.

Houd het elektrisch gereedschap vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire in contact kan komen met verborgen bedrading of het eigen snoer. Het snijaccessoire dat contact maakt met een "stroomvoerende" draad kan blootgestelde metalen delen van het elektrisch gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.

• Lees de handleiding aandachtig door voordat u dit gereedschap gebruikt.
• Zorg ervoor dat de spanning overeenkomt met de specifieke gegevens op het typeplaatje.
• Zorg ervoor dat de schakelaar in de OFF (uit) stand staat voordat u het gereedschap op de stroomvoorziening aansluit.
• Zorg ervoor dat u onmiddellijk uitschakelt als het gereedschap vastloopt in het werk.
• Zorg ervoor dat het gereedschap is losgekoppeld van de stroombron bij het reinigen of aanpassen van het gereedschap.
• Zorg ervoor dat het gereedschap correct wordt vastgehouden en ingesteld voor correct gebruik voordat u de schakelaar op ON (aan) zet.
• Zorg ervoor dat u uitsluitend gespecificeerde vervangingsonderdelen gebruikt.
• Zorg ervoor dat u het gereedschap zorgvuldig onderhoudt. Volg de instructies voor het smeren en vervangen van accessoires.
• Zorg ervoor dat u het gereedschap op een schone, droge plaats opbergt na het loskoppelen van de stroombron.
• Houd de ventilatieopeningen vrij voor een goede motorkoeling.
• Leg het gereedschap NIET op de schoen wanneer de messen blootliggen. Dit kan de messen beschadigen.
• Houd de zijdelingse stofafvoerpoort te allen tijde vrij.
• Reik nooit onder het gereedschap, om welke reden dan ook, tenzij het is uitgeschakeld en LOSGEKOPPELD. MESSEN ZIJN BLOOTGESTELD EN UITERMATE SCHERP.
• Gebruik dit gereedschap uitsluitend voor het bewerken van hout en houtproducten.
• Gebruik het nooit zonder de voorste handgreep stevig vast te houden.
• Bedien de schaafmachine altijd met twee handen.
• Schaafmessen zijn extreem scherp – Behandel ze met grote zorg.

Sommige soorten hout bevatten conserveringsmiddelen zoals koperchroomarsenaat (CCA) die giftig kunnen zijn. Bij het schuren, boren of zagen van deze materialen moet extra zorg worden besteed aan het vermijden van inademing en het minimaliseren van huidcontact.

Australia 1800 069 486
New Zealand 0508 069 486
Australia/New Zealand (hoofdkantoor) 1-23 Letcon Drive, Bangholme, Victoria, Australia 3175.
