Ozito ROS-2000 - Handleiding excentrische schuurmachine

SPECIFICATIES

Motor: 230W
Onbelast toerental: 12.000 opm
Schijfgrootte: 125mm
Papierbevestiging: Klittenband
Stroomkabel: 2m SAA
Gewicht: 2kg

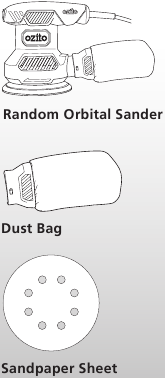

WAT ZIT ER IN DE DOOS

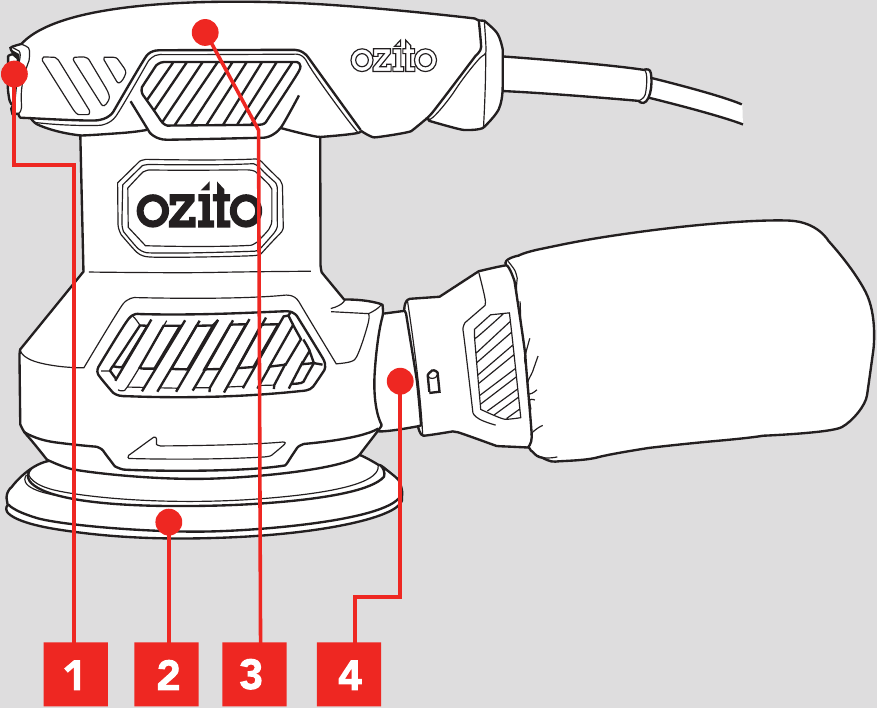

KEN UW PRODUCT

EXCENTRISCHE SCHUURMACHINE

1. Aan/uit-schakelaar
2. Klittenband schuurzool
3. Zachte handgreep
4. Stofzakadapter

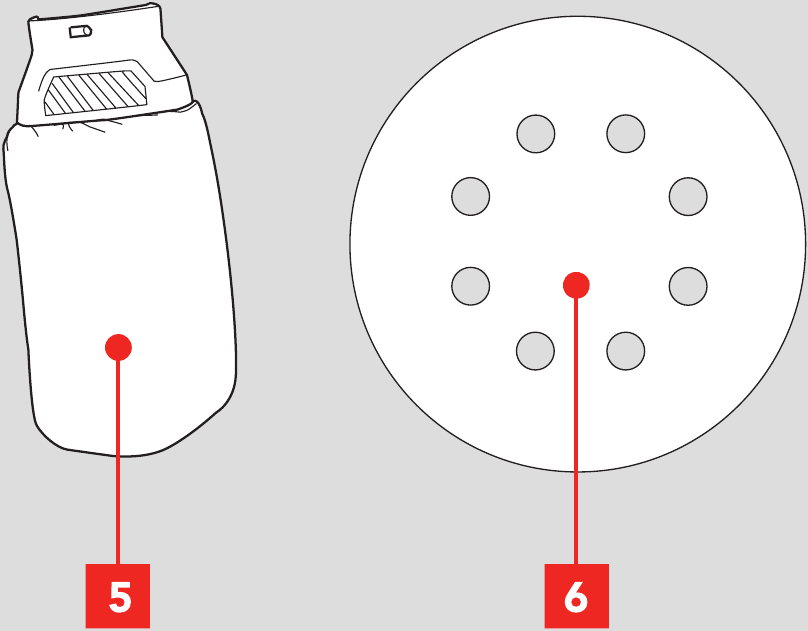

ACCESSOIRES

5. Stofzak
6. Klittenband schuurvel

KLITTENBAND SCHUURVEL

Zorg ervoor dat het gereedschap is losgekoppeld van de stroomvoorziening voordat u een van de volgende handelingen uitvoert.

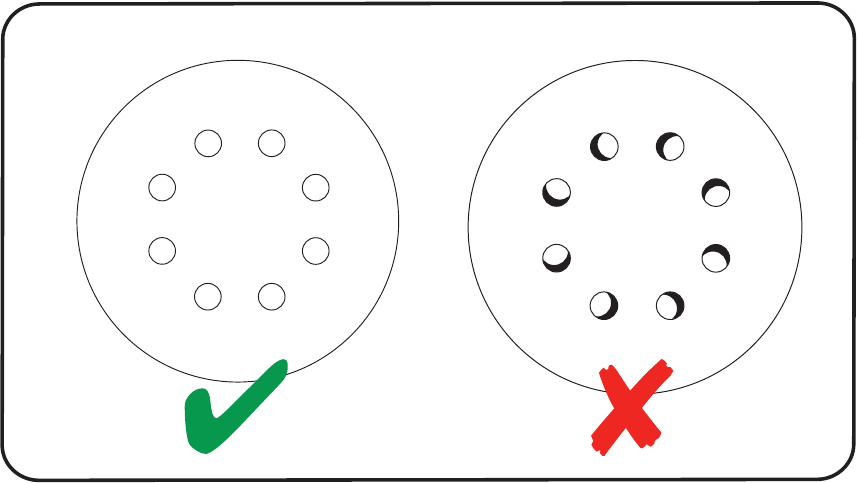

1. Lijn bij het plaatsen van het vel de gaten op het schuurvel uit met de gaten op de schuurzool.

2. Vervang het schuurvel wanneer het versleten is.
3. Vervang de klittenband schuurzool wanneer deze versleten is (zie het onderhoudsgedeelte).


STOFZAK

Installeren

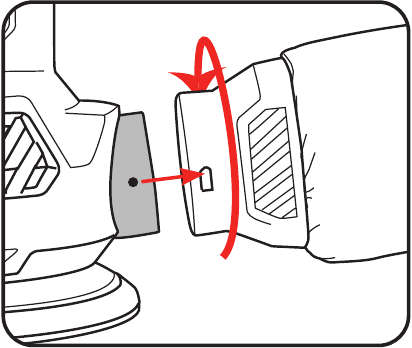

1. Duw de stofzak op de stofafvoerpoort, lijn het vergrendelingslipje uit en draai zoals afgebeeld.


Verwijderen

2. Om te verwijderen, trekt u de stofzak weg van de afvoerpoort.


Leegmaken

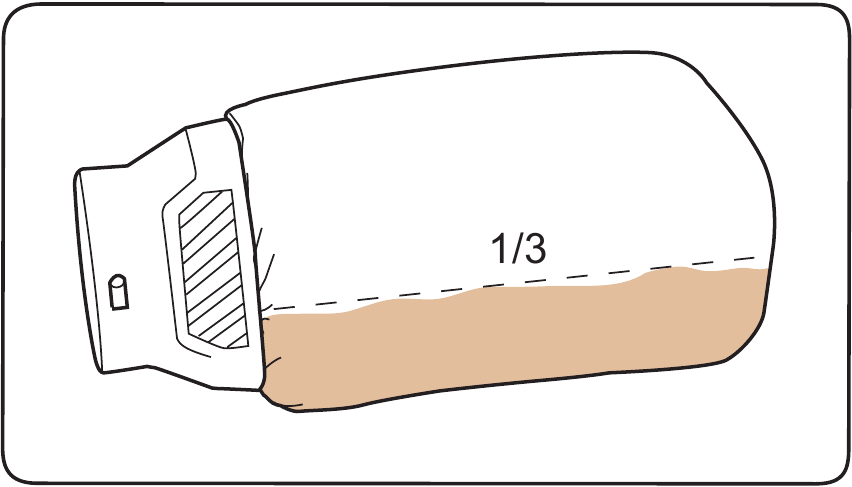

3. Maak de stofzak leeg wanneer deze voor 1/3 vol is voor een optimale stofafzuiging.

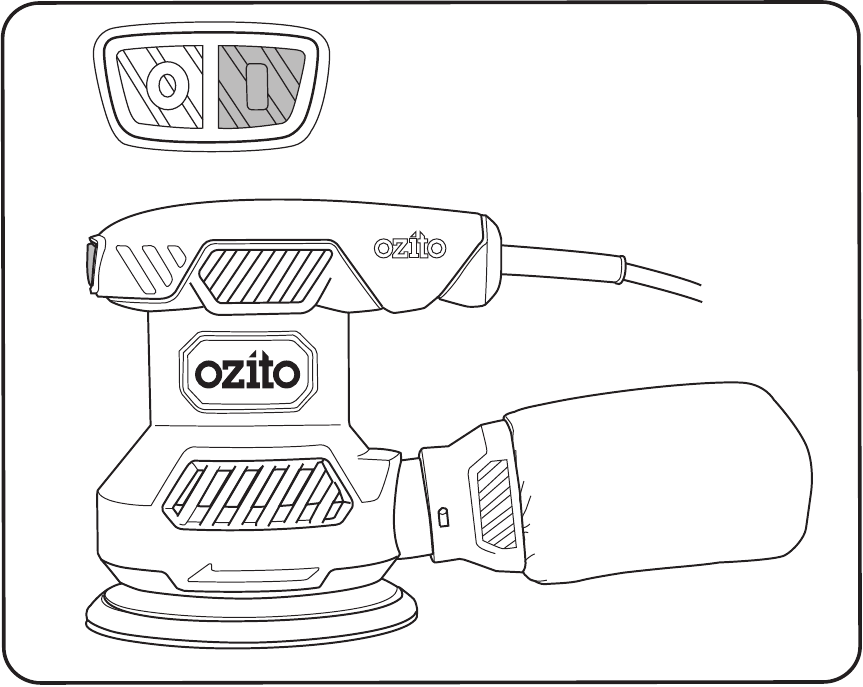

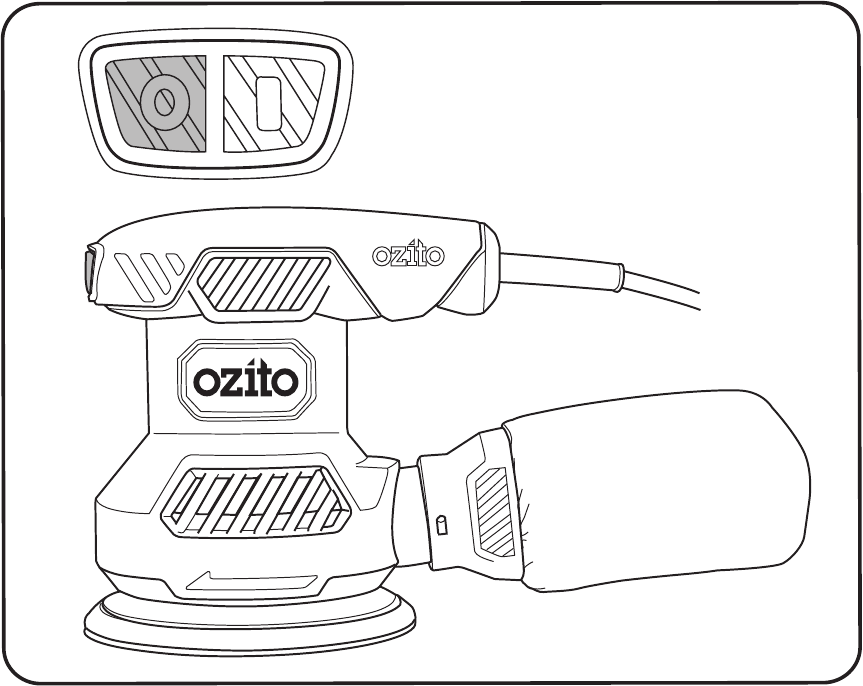

AAN/UIT-SCHAKELAAR

Het gereedschap wordt aanbevolen voor gebruik met een aardlekschakelaar met een nominale lekstroom van 30mA of minder.

1. Sluit het gereedschap aan op de netvoeding.
2. Om in te schakelen, drukt u de aan/uit-schakelaar in de "I" (I) positie.

3. Om uit te schakelen, drukt u de aan/uit-schakelaar in de "0" (0) positie.


GELEID HET SNOER TIJDENS HET SCHUREN OM TE VOORKOMEN DAT HET AAN HET WERKSTUK OF ANDERE VOORWERPEN BLIJFT HAKEN.

SCHUREN

1. Zet het te schuren materiaal vast.

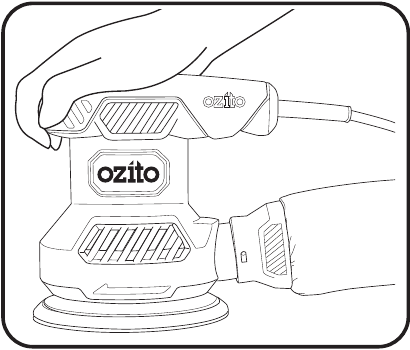

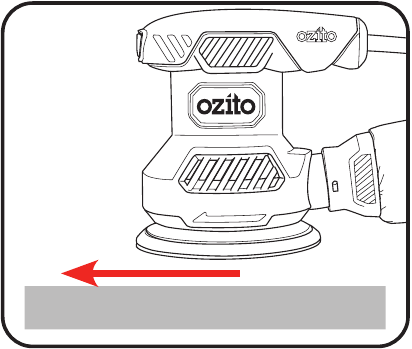

2. Pak de schuurmachine stevig vast en schakel hem in. Laat de motor opbouwen tot maximale snelheid.

3. Laat de schuurmachine geleidelijk zakken op het werkstuk met een lichte voorwaartse beweging.

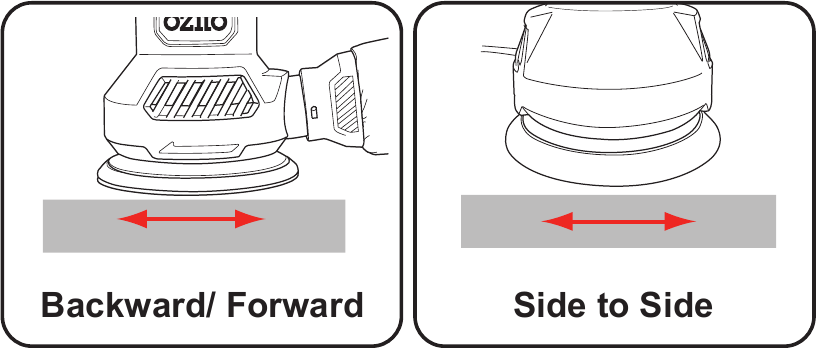

4. Gebruik een van deze slagpatronen voor een optimaal resultaat.


ONDERHOUD

• Houd de ventilatieopeningen van de boor te allen tijde schoon, voorkom indien mogelijk dat er vreemde voorwerpen in de ventilatieopeningen komen.
• Blaas na elk gebruik lucht door de boorbehuizing om ervoor te zorgen dat deze vrij is van alle stofdeeltjes die zich kunnen ophopen. Ophoping van stofdeeltjes kan ervoor zorgen dat de boor oververhit raakt en defect raakt.
• Als de behuizing van de schuurmachine moet worden gereinigd, gebruik dan geen oplosmiddelen, maar alleen een vochtige, zachte doek. Laat nooit vloeistof in de behuizing komen; dompel nooit een onderdeel van de schuurmachine onder in vloeistof.

De klittenband schuurzool vervangen

Na aanzienlijk gebruik zal het oppervlak van de klittenband schuurzool (2) verslijten en moet deze worden vervangen wanneer deze geen stevige grip meer biedt. De vervangende schuurzool kan worden besteld via de speciale bestelbalie in elke Bunnings-winkel.

1. Om te vervangen, verwijdert u de vier kruiskopschroeven door ze tegen de klok in te draaien.
2. Plaats de nieuwe schuurzool op het gereedschap en draai de vier kruiskopschroeven weer vast door ze met de klok mee te draaien.

Opmerking: Ozito Industries is niet verantwoordelijk voor schade of letsel veroorzaakt door de reparatie van het gereedschap door een onbevoegde persoon of door onjuist gebruik van het gereedschap.

BESCHRIJVING VAN SYMBOLEN

V			Volt
~			Wisselstroom
/min			Omwentelingen of heen en weer gaande bewegingen per minuut
/bpm			Excentrische bewegingen per minuut
Hz			Hertz
W			Watt
no			Nullasttoerental
ø			Diameter
			Dubbel geïsoleerd
			Waarschuwing
			Keurmerk van de regelgever
			Lees de gebruiksaanwijzing

ZORG VOOR HET MILIEU

Elektrisch gereedschap dat niet meer bruikbaar is, mag niet met het huisvuil worden weggegooid, maar op een milieuvriendelijke manier. Recycle waar mogelijkheden zijn. Neem contact op met uw plaatselijke gemeente voor advies over recycling.

Het recyclen van verpakkingen vermindert de behoefte aan stortplaatsen en grondstoffen. Hergebruik van gerecycled materiaal vermindert de vervuiling van het milieu. Recycle de verpakking waar mogelijkheden zijn. Neem contact op met uw plaatselijke gemeente voor advies over recycling.

PROBLEMEN OPLOSSEN

Vonken zichtbaar door de ventilatieopeningen in de behuizing
Een kleine hoeveelheid vonken kan zichtbaar zijn door de ventilatieopeningen in de behuizing. Dit is normaal en duidt niet op een probleem.

Overmatige vonken zichtbaar door de ventilatieopeningen in de behuizing en/of de schuurmachine werkt niet meer
Dit kan erop wijzen dat de koolborstels versleten zijn en moeten worden vervangen. Koolborstels mogen alleen worden vervangen door een gekwalificeerde elektricien of reparateur van elektrisch gereedschap.

Selectie van schuurpapier
Het selecteren van de juiste korrel schuurpapier is een belangrijke stap om optimale resultaten te bereiken. Een grove korrel verwijdert het meeste materiaal. Een fijnere korrel zorgt voor een gladder oppervlak. De toestand van het werkstuk bepaalt de te gebruiken korrel van het schuurpapier. Hoe hoger het korrelnummer, hoe fijner de kwaliteit van het schuurpapier.

Als het oppervlak ruw is, begin dan met een grove korrel en schuur tot het oppervlak uniform is. Een medium korrel kan vervolgens worden gebruikt om krassen te verwijderen die door de grovere korrel zijn achtergelaten. Een fijnere korrel wordt vervolgens gebruikt om het oppervlak af te werken. Ga altijd door met schuren met elke kwaliteit schuurpapier totdat het oppervlak uniform is.

Opmerking: Als tussentijds schuren vereist is, kies dan een korrelgrootte tussen grof en fijn. De bovenstaande tabel is slechts bedoeld als richtlijn. Om een bevredigend resultaat te garanderen, moet eerst een klein, onopvallend gebied worden getest om er zeker van te zijn dat de gekozen korrel schuurpapier geschikt is voor de gewenste afwerking.

Schuurtips
Forceer de schuurmachine nooit. Het gewicht van de schuurmachine levert voldoende druk, waardoor het schuurpapier het werk kan doen. Het uitoefenen van extra druk vertraagt de motor, slijt het schuurpapier snel en vermindert de schuursnelheid aanzienlijk. Dit vertraagt de verwijderingssnelheid en produceert een oppervlak van mindere kwaliteit.

Overmatige druk zal de motor overbelasten, waardoor mogelijke schade aan de schuurmachine ontstaat door oververhitting van de motor; of schade aan het werkstuk.

Zorg ervoor dat u uw werkstuk regelmatig controleert. De schuurmachine is in staat om snel materiaal te verwijderen, vooral met grof papier.

De excentrische werking van uw schuurmachine stelt u in staat om met de nerf mee te schuren, of in elke hoek erover voor de meeste schuurklussen. In de laatste stadia wordt een betere afwerking bereikt door met de nerf mee te schuren.

Schuur niet te lang op één plek. De snelle werking van de schuurmachine kan te veel materiaal verwijderen, waardoor een oneffen oppervlak ontstaat.

RESERVEONDERDELEN

Reserveonderdelen kunnen worden besteld bij de balie Speciale Bestellingen in uw plaatselijke Bunnings Warehouse.

Voor meer informatie, of onderdelen die hier niet vermeld staan, gaat u naar www.ozito.com.au of neemt u contact op met de klantenservice van Ozito:

Australië 1800 069 486

Nieuw-Zeeland 0508 069 486

E-mail: enquires@ozito.com.au

ELEKTRISCHE VEILIGHEID

Bij het gebruik van elektrisch gereedschap dat op het elektriciteitsnet is aangesloten, moeten altijd elementaire veiligheidsmaatregelen, waaronder de volgende, worden gevolgd om het risico op brand, elektrische schokken, persoonlijk letsel en materiële schade te verminderen.

Lees de volledige handleiding zorgvuldig door en zorg ervoor dat u weet hoe u het gereedschap in een noodgeval uitschakelt voordat u het bedient.

Bewaar deze instructies en andere documenten die bij dit gereedschap zijn geleverd voor toekomstig gebruik.

De elektromotor is ontworpen voor alleen 230 V en 240 V. Controleer altijd of de stroomvoorziening overeenkomt met de spanning op het typeplaatje.

Opmerking: De levering van 230V en 240V op Ozito-gereedschappen is uitwisselbaar voor Australië en Nieuw-Zeeland.

Dit gereedschap is dubbel geïsoleerd in overeenstemming met AS/NZS 60745-1; daarom is geen aarddraad nodig.

Als het snoer beschadigd is, moet het worden vervangen door een elektricien of een reparateur van elektrisch gereedschap om gevaar te voorkomen.

Opmerking: Dubbele isolatie vervangt niet de normale veiligheidsmaatregelen bij het bedienen van dit gereedschap. Het isolatiesysteem is bedoeld als extra bescherming tegen letsel als gevolg van een mogelijk defect aan de elektrische isolatie in het gereedschap.

Een verlengsnoer gebruiken
Gebruik altijd een goedgekeurd verlengsnoer dat geschikt is voor het opgenomen vermogen van dit gereedschap. Inspecteer het verlengsnoer voor gebruik op tekenen van schade, slijtage en veroudering. Vervang het verlengsnoer als het beschadigd of defect is.

Wanneer u een verlengsnoer op een haspel gebruikt, rol het snoer dan altijd volledig af. Het gebruik van een verlengsnoer dat niet geschikt is voor het opgenomen vermogen van het gereedschap of dat beschadigd of defect is, kan leiden tot brand en elektrische schokken.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of door een accu aangedreven (draadloos) elektrisch gereedschap.

1. Veiligheid van de werkomgeving
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap produceert vonken die stof of dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van een elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze.
      Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
   6. Als het onvermijdelijk is om een elektrisch gereedschap op een vochtige plaats te gebruiken, gebruik dan een aardlekschakelaar (RCD) beschermde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van een elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of het accupack aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
   4. Verwijder een stelsleutel of moersleutel voordat u het elektrisch gereedschap aanzet. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg er te allen tijde voor dat u stevig staat en in evenwicht bent. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of het accupack uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel geneigd vast te lopen en is gemakkelijker te bedienen.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor andere werkzaamheden dan waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
5. Service
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
   2. Als het snoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.

VEILIGHEIDSWAARSCHUWINGEN VOOR EXCENTRISCHE SCHUURMACHINE

• Houd het elektrisch gereedschap vast aan geïsoleerde greepoppervlakken, omdat de schuurpad in contact kan komen met het eigen snoer. Het doorsnijden van een "onder spanning staande" draad kan blootgestelde metalen delen van het elektrisch gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.

Aanbeveling dat het gereedschap altijd wordt gevoed via een aardlekschakelaar met een nominale lekstroom van 30 mA of minder.

Haal de stekker van de schuurmachine uit het stopcontact voordat u accessoires verwisselt. Er kunnen onbedoelde starts optreden als de schuurmachine is aangesloten tijdens het verwisselen van een accessoire.

Stof verwijderen. Wees uiterst voorzichtig met het verwijderen van stof, materialen in fijne deeltjesvorm kunnen explosief zijn. Gooi geen schuurstof op een open vuur. Spontane verbranding kan na verloop van tijd het gevolg zijn van een mengsel van olie of water met stofdeeltjes.

Draag altijd een oogbescherming en een stofmasker voor stoffige toepassingen en bij het schuren boven het hoofd. Schuurdeeltjes kunnen door uw ogen worden opgenomen en gemakkelijk worden ingeademd en kunnen gezondheidscomplicaties veroorzaken.

Neem speciale voorzorgsmaatregelen bij het schuren van chemisch drukbehandeld hout, verf die op loodbasis kan zijn, of andere materialen die kankerverwekkende stoffen kunnen bevatten. Een geschikt ademhalingsapparaat en beschermende kleding moeten worden gedragen door alle personen die de werkruimte betreden. Het werk moet worden afgedicht met plastic zeilen en personen die niet beschermd zijn, moeten buiten worden gehouden totdat de werkruimte grondig is gereinigd.

Ga niet 'nat schuren' met deze schuurmachine. Vloeistoffen die in de motorbehuizing terechtkomen, vormen een risico op elektrische schokken.

Gebruik geen schuurpapier dat bedoeld is voor grotere schuurpads. Groter schuurpapier steekt uit voorbij de schuurpad, waardoor het papier vast komt te zitten, scheurt of terugslaat.

Extra papier dat voorbij de schuurpad uitsteekt, kan ook ernstige snijwonden veroorzaken.

Sommig stof dat wordt gecreëerd door het schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën die bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis;
• Kristallijn silica uit bakstenen, cement en andere metselwerkproducten, en;
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

GARANTIE

OM EEN CLAIM IN TE DIENEN ONDER DEZE GARANTIE MOET U HET PRODUCT RETOURNEREN NAAR UW DICHTSTBIJZIJNDE BUNNINGS WAREHOUSE MET UW BUNNINGS KASSABON. VOORDAT U UW PRODUCT RETOURNEERT VOOR GARANTIE, BELT U ONZE KLANTENSERVICE HELPLIJN:

Australië 1800 069 486

Nieuw-Zeeland 0508 069 486

3 JAAR VERVANGINGSGARANTIE

Op uw product zit een garantie van 36 maanden vanaf de oorspronkelijke aankoopdatum. Als een product defect is, wordt het vervangen in overeenstemming met de voorwaarden van deze garantie. De garantie sluit verbruiksartikelen uit, bijvoorbeeld: koolborstels, stofzakken, steunschijven en schuurvellen.

OZITO Australië/Nieuw-Zeeland (hoofdkantoor) 1-23 Letcon Drive, Bangholme, Victoria, Australië 3175.

ozito.com.au
