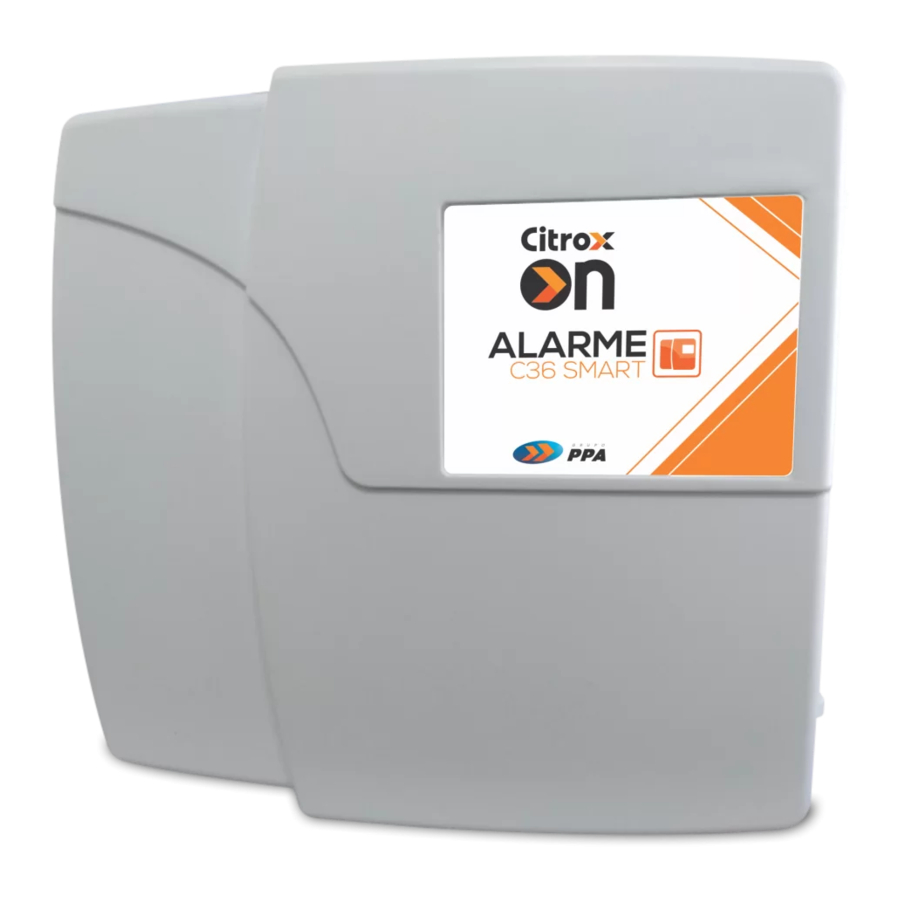

PPA C36 - Smart Alarm Handleiding

Zelf-bewaakt alarmbord door middel van Android en IOS app met het versturen van notificaties in real time, automatisering en integratie met de PPA On line via het internet via een Wi-Fi verbinding. Snelle en simpele registratie, intuïtieve bediening.

Belangrijkste kenmerken

• Voorzien van geschakelde voeding;
• Sirene uitgang;
• 12V 7Ah batterijlader;
• 1 configureerbare hulpuitgang;
• 4 bedrade zones;
• Tot 32 draadloze zones;
• Tot 32 afstandsbedieningen;
• Interne, intelligente, getimede en 24-uurs zones;
• Interne inschakeling met bedieningssleutel;
• Led (ingeschakelde en uitgeschakelde status);
• Programmeerbare sirenetijd;
• Programmeerbare vertrektijd;
• Programmeerbare toegangstijd;
• Configureerbare in-/uitschakel pieptoon;
• Uitschakelfunctie op sensoren en zones (negeert na 4 keer);
• Bewaakt batterij- en stroomuitval;
• Bescherming tegen kortsluiting van de batterij.

Technische kenmerken

Vermogen: 90-240Vac;

Batterij: Loodzuur 12V 7Ah;

Wi-Fi communicatie: 802.11 b/g/n 2.4GHz standaard;

Draadloze Sensoren: Open Standaard, Fixed Code Compatible met HT6P20;

Afstandsbedieningen: PPA rolling code, anti-cloning;

Verbruik: 300 mA (max);

Afmetingen: 230x240x100mm (HxBxD); Gewicht: 690g.

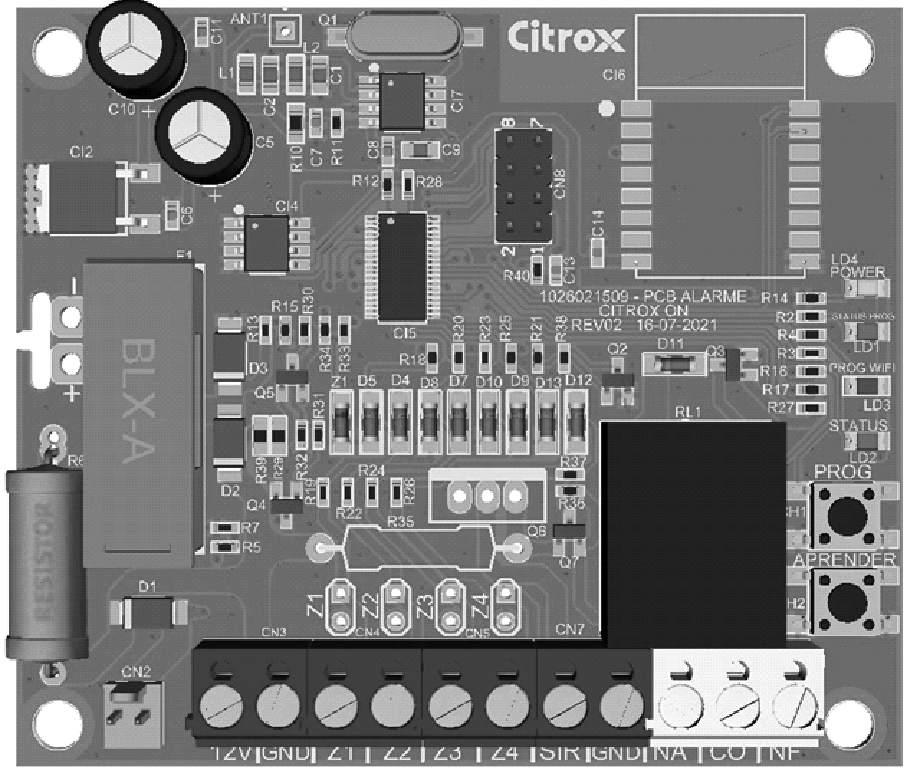

Productomschrijving

Leds

POWER: Stroomindicator op de broningang

STATUS PROG: Ontvangstindicator van een draadloze afstandsbediening of sensor

PROG WIFI: WiFi-verbindingsstatusindicator.

Off = Initialiseren / Offline

Snel knipperend = Slimme registratiemodus.

Langzaam knipperend = AP-registratiemodus.

1 keer knipperen = Zoeken naar Wi-Fi signaal.

2 keer knipperen = Zoeken cloudserver.

On = Verbonden met Wi-Fi en cloud.

STATUS: Ingeschakelde board indicator (Aan) Uitgeschakeld (Uit) Actief (Knipperend)

Knoppen

PROG: Afstandsbedieningen leren / Wi-fi verbinding instellen, volg de instructies in de app.

APRENDER: Draadloze sensoren leren / Resetten naar fabrieksinstellingen.

Aansluitingen

CN2: Geschakelde broningang van de board.

12V / GND: Stroomuitgang voor sensoren.

Z1: Zone 1 bedrade sensoringang. Kan worden uitgeschakeld door jumper Z1 te sluiten.

Z2: Zone 2 bedrade sensoringang. Kan worden uitgeschakeld door jumper Z2 te sluiten.

Z3: Zone 3 bedrade sensoringang. Kan worden uitgeschakeld door jumper Z3 te sluiten.

Z4: Zone 4 bedrade sensoringang. Kan worden uitgeschakeld door jumper Z4 SIRENE / GND: Aansluiting op sirene.

NA: Hulp relais normaal open contact.

CO: Hulp relais gemeenschappelijk contact.

NF: normaal gesloten contact van het hulp relais.

Bediening

Draadloze sensoren programmeren: Met de board in de Uitgeschakelde modus. Druk kort op de 'Learn' (Leren) knop, 'Status Prog' LED knippert snel. Activeer de draadloze sensor.

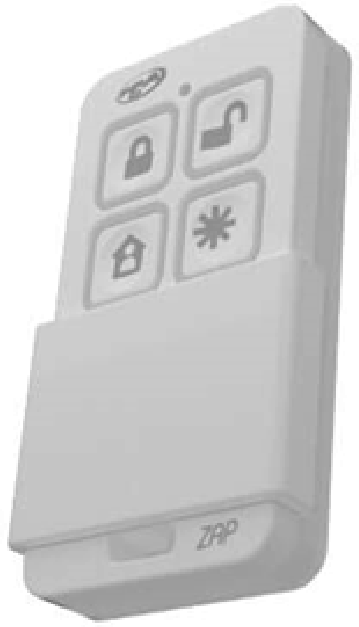

Afstandsbedieningen programmeren: Met de board in de Uitgeschakelde modus. Druk kort op de 'Prog' (Prog) knop, 'Status Prog' LED knippert snel. Druk op een knop op de afstandsbediening.

Paniek activeren: Druk op een willekeurige knop op een geregistreerde afstandsbediening en houd deze 3 seconden of langer ingedrukt.

Resetten naar Fabrieksinstellingen: Druk op de 'Learn' (Leren) knop en houd deze 15 seconden ingedrukt totdat de 'Status Prog' led aangaat. Alle afstandsbedieningen en sensoren worden gewist en de instellingen keren terug naar de fabrieksinstellingen. (WiFi-verbindingsinstelling wordt niet beïnvloed).

Activeren: Wanneer er een sensor schending of paniek activering is, zal de board de sirene activeren voor de geprogrammeerde tijd (standaard 5 min), de STATUS led knippert snel om de activering aan te geven totdat de board is uitgeschakeld of opnieuw is ingeschakeld.

Hulp Relais: Het hulp relais biedt een droog contact uitgang voor activeringsbelastingen zoals krachtige lampen, sirenes, of biedt status aan andere apparatuur. De standaard werking is om samen met de sirene uitgang te activeren en kan in de app worden aangepast met betrekking tot de activeringstijd en -modus. De mogelijke activeringsmodi zijn: Activeren met het bedieningspaneel uitgeschakeld, met de board ingeschakeld, met de interne inschakeling en met de activering.

Sensor ingangen: (Z1, Z2, Z3, Z4). Een of meer bedrade sensoren kunnen worden aangesloten tussen de terminals Z(1-4) en GND. Het wordt als geschonden beschouwd als de verbinding wordt onderbroken.

Jumpers Z(1-4): Indien gesloten, deactiveer de zone overeenkomstig Z(1-4). Ongebruikte zones moeten worden uitgeschakeld.

Sirene Uitgang: De uitgang is geschikt voor het aansluiten van een of meer sirenes met een totaal verbruik van maximaal 1A. Als deze uitgang in een kortsluiting komt of een zeer hoog verbruik vertoont als gevolg van een defect of een poging tot sabotage, wordt de "Sirene Sensor" geschonden en wordt de board geactiveerd. In deze situatie is het ideaal om een tweede sirene te installeren met het PGM relais in de "Start met sirene" modus.

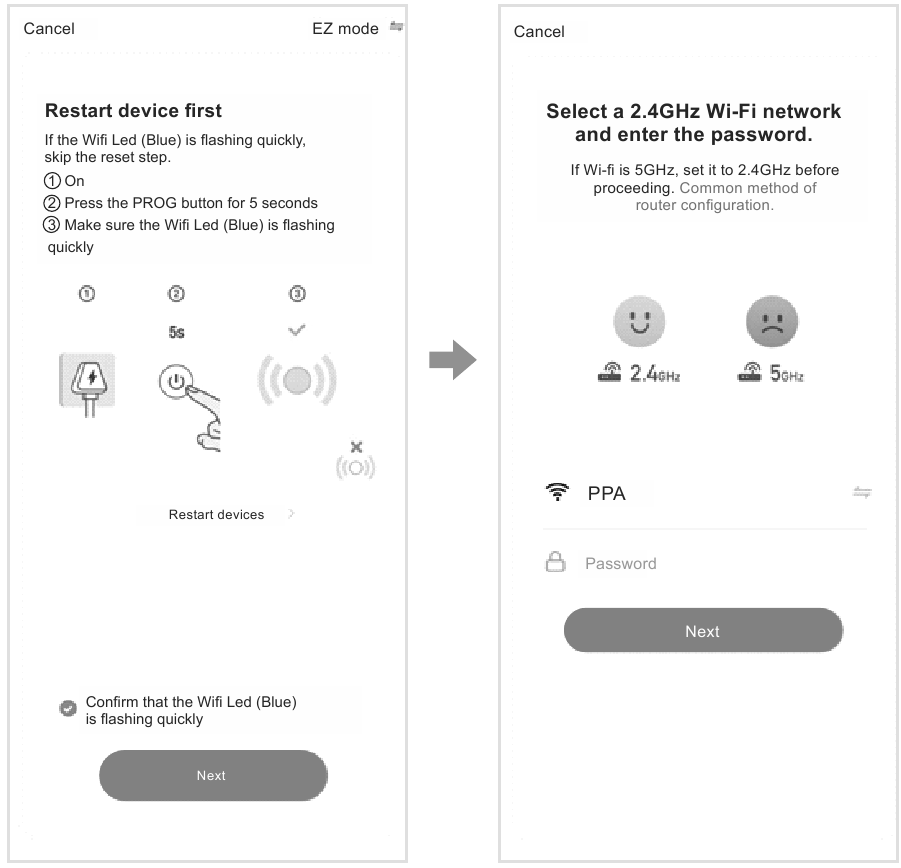

Applicatie

Zoek in de store naar de 'PPA ON' app.

Maak een account aan in de app.

Voeg een apparaat toe -> Alarm (Wi-Fi)

Houd de mobiele telefoon dicht bij de module op de installatieplaats. Controleer of het signaalniveau van het mobiele Wi-Fi netwerk goed is.

Druk 5 seconden op de PROG (Prog) knop.

Volg de instructies op het scherm.

Historic (Historisch):
Geeft de geschiedenis weer van de laatste alarmgebeurtenissen, zoals inschakelen, uitschakelen, activering, enz..

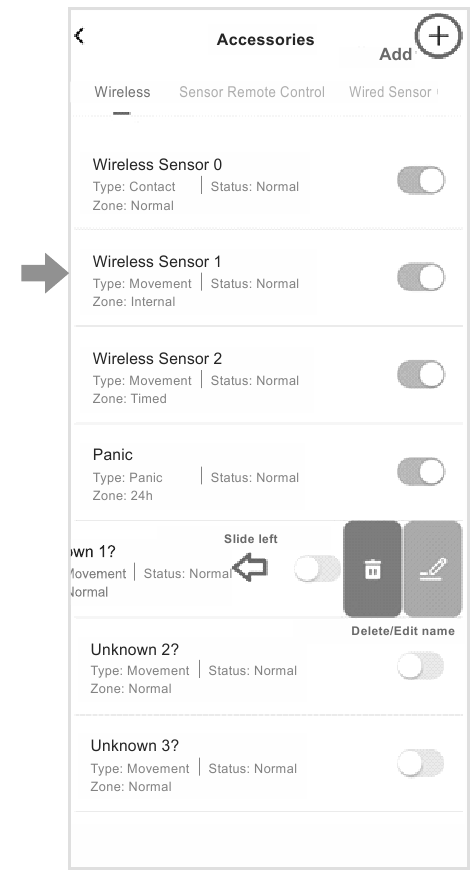

Accessoires

Scherm voor registratie en raadpleging van accessoires (bedrade en draadloze sensoren en afstandsbedieningen).

Accessoiretypes

Draadloze Sensor: Sensoren en afstandsbedieningen met vaste code voor paniekactivering. De board staat maximaal 32 apparaten van dit type toe.

Afstandsbediening: Afstandsbedieningen met Rolling Code Compatibel met PPA. (Ex.: ZAP4 en Slim modellen). Maximaal 32 geregistreerde afstandsbedieningen zijn toegestaan.

Bedrade Sensor: Ingangen voor bedrade schakelbord sensoren (Z1, Z2, Z3 en Z4) en sirene sensor. Wanneer verwijderd, keren deze apparaten terug naar de fabrieksinstellingen.

Zonetype

Direct: Standaard zonetype, activeert de sirene en stuurt een melding als de schakelaar is ingeschakeld.

Intern: Speciale zone voor bewegingssensoren en binnendeuren, die niet activeren wanneer het alarm in de 'Internal Arm' (Interne Inschakel) modus staat. Ideaal voor wanneer het alarm is ingeschakeld met bewoners binnen de beschermde perimeter.

24 Uur: Zone die te allen tijde de sirene en melding activeert, zelfs als het alarm in de 'Disarmed' (Uitgeschakelde) modus staat, ideaal voor gebruik met paniekapparaten en perimetersensoren zoals elektrische hek alarm uitgangen.

Vertraagd: Zone die activering negeert binnen de tolerantietijd voor invoer en/of uitvoer geprogrammeerd in het systeem.

Volger: Dit zonetype gedraagt zich normaal als een Directe zone, maar wordt een Vertraagde zone als een Vertraagd type zone in tijd telling is.

Zone Attribuut

Geen: Standaard bediening.

Slim: Met dit attribuut type moeten er 2 openingen in de zone zijn in minder dan 1 minuut of een opening die langer duurt dan 1 minuut om als een schending te worden beschouwd. Het wordt over het algemeen gebruikt om valse activering op sommige soorten bedrade sensoren te voorkomen. Heeft geen effect op draadloze sensoren.

Stil: Bij activering activeert het de sirene niet, maar stuurt het de melding normaal naar de applicatie.

Niet Zelf Omzeilen: De zone gehoorzaamt de autobypass regel niet na 4 keer activeren.

Instellingen

Arm/Disarm Sound (In-/Uitschakel Geluid): Activeert de In- of Uitschakel notificatie functie deactiveert de board via de sirene uitgang. Het geeft twee pieptonen om de uitschakeling van de board aan te geven en één pieptoon om de uitschakeling aan te geven. De PGM uitgang wordt in dit geval niet geactiveerd, zelfs niet als deze in de "Sir with Siren" (Sirene met Sirene) modus staat.

PGM Output Mode (PGM Uitgangsmodus): Selecteert de relais activering voorwaarde PGM. Mogelijke voorwaarden: Activeren met sirene, Activeren in Inschakelmodus, Activeren in Interne Inschakelmodus of Activeren in Uitgeschakelde modus. PGM output (PGM uitgang): (Ingeschakeld / Uitgeschakeld) Geeft aan of de sirene moet worden geactiveerd in geval van een trip.

PGM time (PGM tijd): Tijd in minuten voor het activeren van de PGM uitgang. Na de geconfigureerde tijd wordt de uitgang gedeactiveerd. Een tijd gelijk aan nul geeft activering met vasthouden aan (oneindig zolang de activeringsvoorwaarde blijft).

Siren Trigger Time (Sirene Activeringstijd): Tijd in minuten voor het activeren van de sirene. Na de geconfigureerde tijd wordt de sirene gedeactiveerd.

Siren Output (Sirene Uitgang): (Ingeschakeld / Uitgeschakeld) Geeft aan of de Sirene moet worden geactiveerd in geval van een trip.

Entry Delay (Toegangsvertraging): Tolerantietijd voor het activeren van 'Delayed' (Vertraagde) type zones na hun schending. Het wordt vaak gebruikt om de gebruiker in staat te stellen binnen de perimeter te komen en een korte periode te hebben om de schakelaar uit te schakelen zonder deze af te vuren.

Exit Time (Vertrektijd): Tolerantietijd voor het activeren van zones van het type nadat de schakelaar in de 'Arm' (Inschakel) of 'Internal Arm' (Interne Inschakel) modus is geplaatst. Schendingen in sensoren in deze zones binnen de geprogrammeerde tijd activeren de schakelaar niet. Het wordt gebruikt om de gebruiker in staat te stellen de schakelaar in te schakelen bij het verlaten van de beveiligde perimeter.

ALGEMENE VOORWAARDEN VAN DE GARANTIE

MOTOPPAR, Industry and Commerce of Automatic Gate Operators Ltd., geregistreerd bij de CNPJ (National Registry of Legal Entities) onder nummer 52.605.821/0001-55, gevestigd op 3526 Dr. Labieno da Costa Machado Avenue, Industrial District, Garça – SP – Brazil, Postcode 17400-000, fabrikant van PPA-producten, garandeert hierbij dit product tegen ontwerp-, fabricage- of montagefouten en/of ondersteunend als gevolg van materiaalkwaliteit gebreken die het beoogde gebruik onjuist of inadequaat zouden kunnen maken, binnen een wettelijke periode van negentig dagen vanaf het moment van aankoop, op voorwaarde dat de installatie-instructies beschreven in de handleiding worden nageleefd.

Vanwege de geloofwaardigheid en het vertrouwen in PPA-producten, voegen we 275 dagen toe aan de bovengenoemde periode, waardoor een garantieperiode van één jaar wordt bereikt, eveneens gerekend vanaf het moment van aankoop bewezen door de consument door middel van aankoopbewijs (Klantbewijs).

Aanbeveling:
We raden aan dat zowel de installatie als het onderhoud van de operator worden uitgevoerd door een geautoriseerde PPA technische dienst. Als het product defect raakt of een onjuiste werking heeft, zoek dan een geautoriseerde technische dienst om het te repareren.

Gemaakt door:
Motoppar Indústria e Comércio de Automatizadores Ltda
Av. Dr. Labieno da Costa Machado, 3526 - Distrito Industrial
Garça - SP - CEP 17406-200 - Brasil
CNPJ: 52.605.821/0001-55
www.ppa.com.br
+55 14 3407 1000
