TOPCOM NS-6711 - Ethernet Kit Handleiding

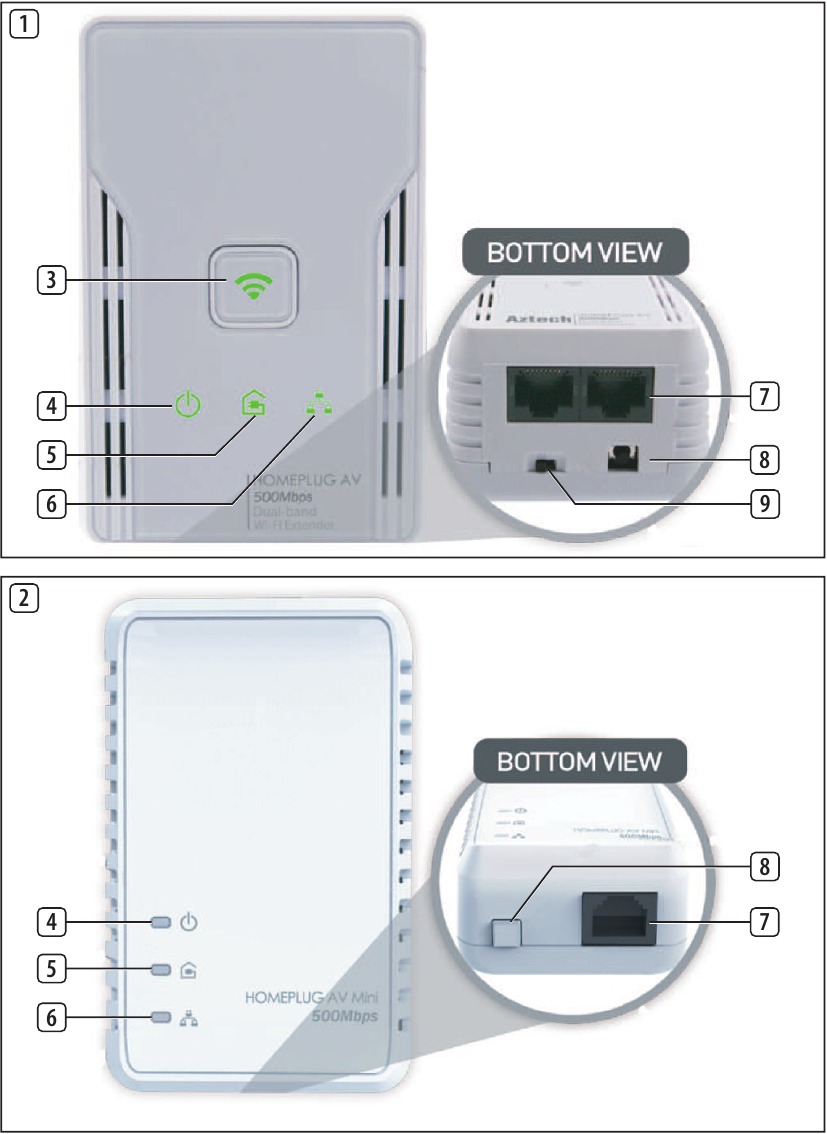

ONDERDELEN BESCHRIJVING

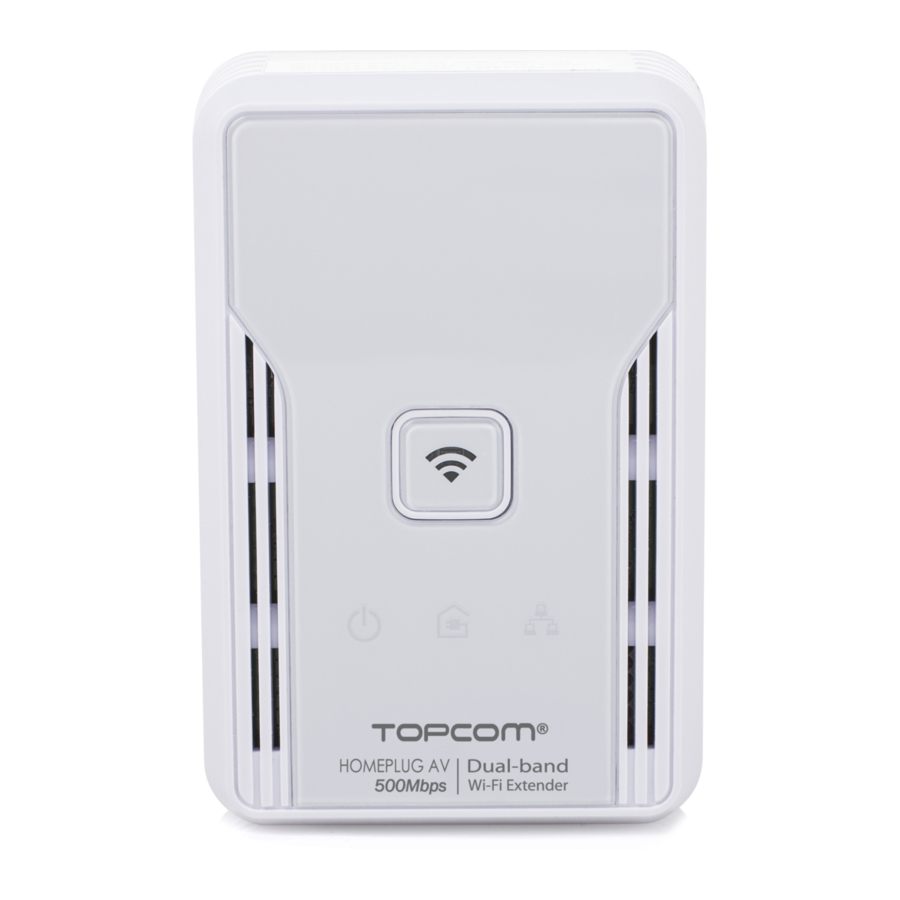

1. NS -6711A
2. NS- 6700A
3. WPS button/Wireless LED
4. Power LED (Stroom LED)
5. Power line activity LED (Powerline activiteit LED)
6. Ethernet LED
7. Ethernet ports (Ethernet poorten)
8. Simple connect button (Eenvoudige verbindingsknop)
9. Dual band switch (2.4 GHz/ 5.0GHz)

GEBRUIK

Installatie voor een nieuwe powerline netwerkverbinding

• Steek in kamer A uw NS 6701A in het stopcontact en verbind deze met de Ethernet-poort van uw router met behulp van een Ethernet-kabel.
• Steek in kamer B uw NS 6711A-apparaat in het stopcontact. U kunt elk apparaat (bijv. computer / notebook) aansluiten op de Ethernet-poort en u kunt ook al uw draadloze apparaten via Wi Fi verbinden (SSID en wachtwoord staan ​​op de labelsticker aan de bovenzijde van uw NS 6711A)
• Als er succesvol een powerline-verbinding tot stand is gebracht, branden de Power (Stroom) en Power line activity LED's (Powerline activiteit LED's) groen.

Handmatig draadloze instellingen configureren (Optioneel)

• Sluit een Ethernet-kabel aan van de pc op een van de Ethernet-poorten van de NS 6711A.
• Schakel de draadloze adapter op uw computer uit (indien van toepassing)
• Open uw webbrowser, typ 192.168.1.10 in de url-balk van de browser en druk op de enter-toets.
• Voer admin in voor de gebruikersnaam en admin voor het wachtwoord.
• Klik op het tabblad network (netwerk) en selecteer WLAN SETTINGS (WLAN-INSTELLINGEN) in het submenu om de draadloze instellingen te wijzigen.
• Nadat u de gewenste instellingen hebt gewijzigd, klikt u op de "Save" (Opslaan) button om de wijzigingen toe te passen.

Installatie voor een bestaande powerline netwerkverbinding

• Als u uw NS 6711A- en NS 6701A-apparaten aan uw bestaande netwerk wilt toevoegen, steekt u het apparaat gewoon in een willekeurig stopcontact; standaard wordt het gekoppeld aan uw Topcom-apparaten. Na het koppelen is uw apparaat klaar voor gebruik.
• Wanneer u de naam van het privénetwerk van uw bestaande netwerk hebt gewijzigd, kunt u de "simple connect button" (eenvoudige verbindingsknop) gebruiken om uw apparaten te koppelen aan uw oude Topcom-apparaten, zoals hieronder wordt aangegeven.
  • Houd de "simple connect button" (eenvoudige verbindingsknop) op het nieuwe apparaat ongeveer 10 seconden ingedrukt, totdat de "power LED" (stroom LED) uitgaat en weer aangaat.
  • Druk de "simple connect button" (eenvoudige verbindingsknop) op het oude apparaat ongeveer twee seconden in. De "power LED" (stroom LED) begint te knipperen.
  • Druk nogmaals de "simple connect button" (eenvoudige verbindingsknop) op het nieuwe apparaat ongeveer twee seconden in. De "power LED" (stroom LED) begint te knipperen en de "power line activity LED" (powerline activiteit LED) brandt continu groen, wat duidt op een succesvolle koppeling tussen de twee apparaten.

OPMERKING: het koppelen van apparaten kan slechts één tegelijk worden gedaan.

De WPS-functie gebruiken om een ​​draadloze netwerkverbinding in te stellen (Optioneel)

• Druk de WPS button (knop) op de NS 6711A twee seconden in; de wireless LED (draadloze LED) begint langzaam te knipperen.
• Druk de WPS button (knop) in op het apparaat dat u met uw NS 6711A wilt verbinden.

OPMERKING: deze stappen moeten binnen 2 minuten worden voltooid.

Draadloze frequentie configureren (2,4 Ghz of 5,0 Hhz)

• Typ 192.168.1.10 in de webbrowser.
• Klik op het tabblad network (netwerk) en selecteer 'WLAN SETTINGS' (WLAN-INSTELLINGEN) in het submenu.
• Selecteer de gewenste modus in de vervolgkeuzelijst modus (het kan 2,4 Ghz of 5,0 Ghz zijn).
  OPMERKING: de standaardmodus voor draadloze frequentie is ingesteld op 2,4 Ghz
• Nadat u de frequentiemodus hebt gewijzigd, klikt u op de "Save" (Opslaan) button om de wijzigingen toe te passen.
  OPMERKING: de webgebruikersinterface is ontworpen om de NS 6711A te configureren.
• Om uw NS 6701A te configureren, installeert u de software die beschikbaar is op de meegeleverde bron-cd of downloadt u deze van www.service.tristar.eu.

Apparaat resetten

• Om de NS 6711A te herstellen naar de fabrieksinstellingen, houdt u de WPS button (knop) ongeveer 5 seconden ingedrukt. De LED's gaan uit en weer aan om aan te geven dat het apparaat is gereset.
• Om de NS 6701A te herstellen naar de fabrieksinstellingen, houdt u de "simple connect button" (eenvoudige verbindingsknop) ongeveer 5 seconden ingedrukt. De powerline LED (powerline LED) gaat uit om aan te geven dat het apparaat is gereset.

GARANTIE

• Op dit product wordt 24 maanden garantie verleend. Uw garantie is geldig als het product wordt gebruikt in overeenstemming met de instructies en voor het doel waarvoor het is gemaakt. Daarnaast dient de originele aankoop (factuur, kassabon of kwitantie) te worden overlegd met de aankoopdatum, de naam van de verkoper en het artikelnummer van het product.
• Raadpleeg onze service website voor de gedetailleerde garantievoorwaarden: www.service.tristar.eu

MILIEU

Dit apparaat mag aan het einde van zijn levensduur niet bij het huisvuil worden gedaan, maar moet worden aangeboden op een centraal punt voor de recycling van elektrische en elektronische huishoudelijke apparaten. Dit symbool op het apparaat, de handleiding en de verpakking vestigt uw aandacht op dit belangrijke punt. De materialen die in dit apparaat worden gebruikt, kunnen worden gerecycled. Door het recyclen van gebruikte huishoudelijke apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu. Vraag uw plaatselijke overheid om informatie over het inzamelpunt.

Dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de R&TTE-richtlijn 1999/5/EG.

Ondersteuning

U kunt alle beschikbare informatie en reserveonderdelen vinden op service.tristar.eu!
