SALUS CONTROLS KL08NSB - Aansluitcentrum (8 Zones) 230V Handleiding

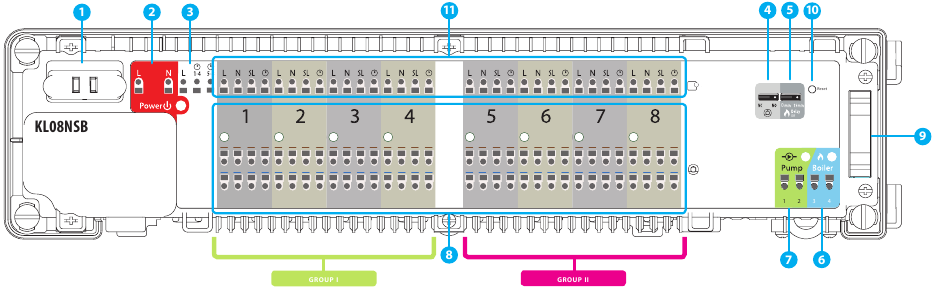

Beschrijving van het aansluitcentrum

1. Patroonzekering 5 x 20 mm 12 A
2. Voeding
3. NSB-functieaansluitingen
4. NC/NO-jumper (actuatortype)
5. Vertragingsjumper
6. Boilerregeling uitgang
7. Pompbesturing uitgang
8. Actuatoren aansluiting
9. Seriële connector voor de KL04NSB-uitbreiding
10. Resetknop
11. Thermostaten aansluiting

Inleiding

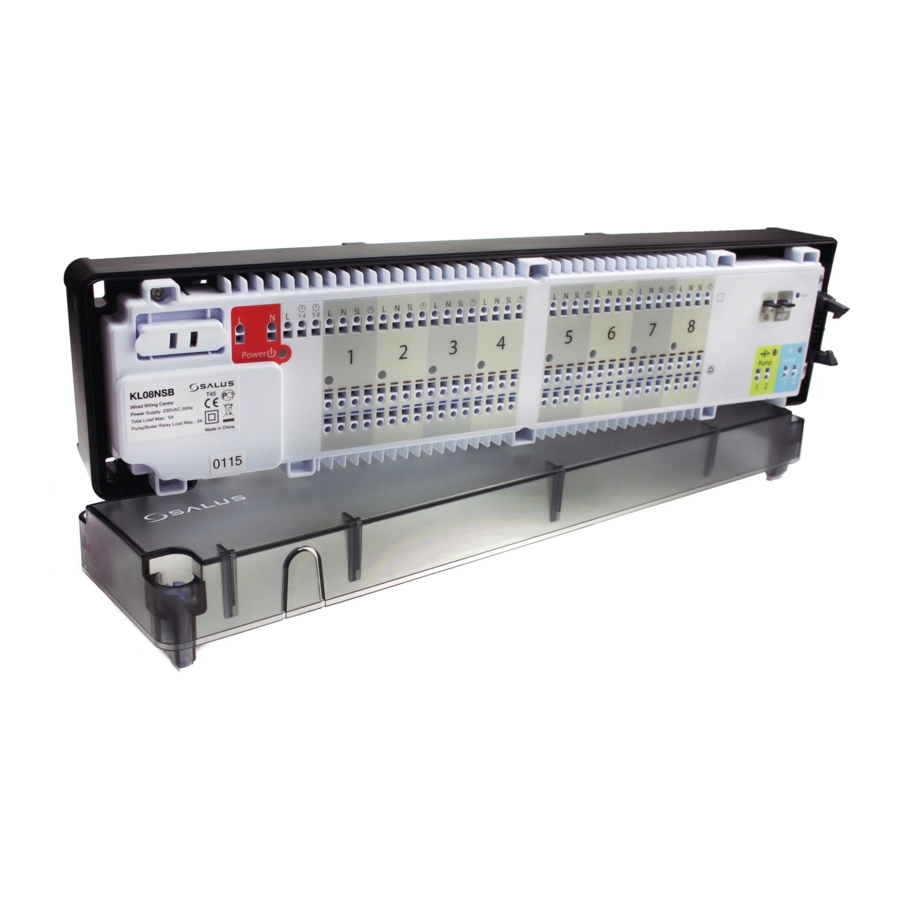

Het KL08NSB-aansluitcentrum vormt het hart van een vloerverwarmingsregelsysteem. Het maakt een eenvoudige en snelle aansluiting van thermostaten en actuatoren mogelijk. Het heeft een geïntegreerde pomp- en boilerbesturingsmodule en overbelastingsbeveiliging. Het KL08NSB-aansluitcentrum is aangepast om te werken met NC- en NO-type actuatoren (normaal gesloten en normaal open). Er kunnen maximaal 8 thermostaten worden aangesloten op de KL08NSB, terwijl de KL04NSB-uitbreiding het mogelijk maakt om nog 4 thermostaten aan te sluiten (12 in totaal).

Productconformiteit

Dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de volgende EU-richtlijnen: EMC 2014/30/EU, Laagspanningsrichtlijn LVD 2014/35/EU, RoHS-richtlijn 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.saluslegal.com.

Veiligheidsinformatie

Gebruik in overeenstemming met de nationale en EU-voorschriften. Apparaat is uitsluitend bedoeld voor gebruik binnenshuis in droge omstandigheden. Product uitsluitend voor gebruik binnenshuis. Installatie moet worden uitgevoerd door een gekwalificeerd persoon in overeenstemming met de nationale en EU-voorschriften.

Voordat u probeert de installatie in te stellen, moet u ervoor zorgen dat de KL08NSB niet is aangesloten op een stroombron. Installatie moet worden uitgevoerd door een gekwalificeerd persoon. Onjuiste installatie kan schade aan het aansluitcentrum veroorzaken. De KL08NSB mag niet worden geïnstalleerd in gebieden waar deze kan worden blootgesteld aan water of vochtige omstandigheden.

Technische informatie

Zekering

Opmerking: Vervang de zekering alleen wanneer het aansluitcentrum is losgekoppeld van de stroomvoorziening (230 V ~).

De hoofdzekering bevindt zich onder de behuizing naast de voedingsaansluitingen en beveiligt het aansluitcentrum en de erop aangesloten apparaten. Gebruik keramische buis snelle 250 V ROHS-zekeringen (5x20 mm) met een nominale maximale stroom van 12,5 A. Om de zekering te vervangen, verwijdert u de zekeringhouder met een platte schroevendraaier en trekt u de zekering eruit.

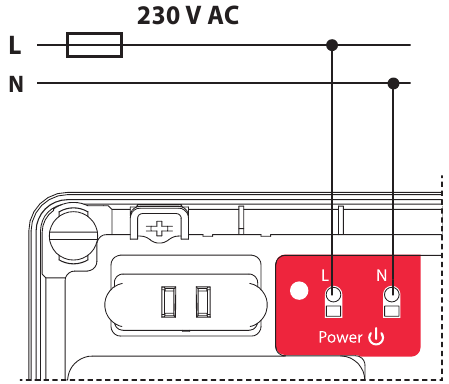

Voeding

De voeding voor het aansluitcentrum is 230 V ~ 50Hz.

De installatie met twee draden moet worden uitgevoerd in overeenstemming met de geldende voorschriften.

NSB (Nachtverlaging) functie en thermostaten groeperen

De NSB-functie wordt geactiveerd in niet-programmeerbare Salus-thermostaten van de Expert NSB, HTR, BTR-serie via een extern signaal. Het NSB 230 V-signaal (nachttemperatuurverlaging) wordt verzonden via een externe timer of programmeerbare thermostaat die is aangesloten op het KL08NSB-aansluitcentrum. Niet-programmeerbare thermostaten ontvangen het NSB-signaal en verlagen de insteltemperatuur (door over te schakelen naar de eco-modus).

Alle thermostaten moeten worden aangesloten met een 4-draads kabel (min. 4 x 0,75 mm², max. 4 x 1,5 mm²).

NSB-functietoepassing in combinatie met het groeperen van thermostaten.

• OPTIE 1
  Eén hoofdthermostaat die gemeenschappelijk is voor thermostaten van Groep 1 en Groep 2 (één programmeerbare thermostaat, bijv. VS30, andere thermostaten zijn niet-programmeerbaar, bijv. VS35).


• OPTIE 2
  Twee hoofdthermostaten. Eén voor Groep 1 en één voor Groep 2 (twee programmeerbare thermostaten, bijv. VS30, andere thermostaten zijn niet-programmeerbaar, bijv. VS35).

• OPTIE 3
  Eén externe klok die gemeenschappelijk is voor thermostaten van Groep 1 en Groep 2 (één externe klok + dagelijkse regelaars, bijv. VS35).

• OPTIE 4
  Twee externe klokken. Eén voor Groep 1 en één voor Groep 2 (twee externe klokken + niet-programmeerbare regelaars, bijv. VS35).


NC/NO-jumper

Selecteer het type thermoelektrische actuator dat op het aansluitcentrum is aangesloten:

NC – actuator normaal gesloten

NO – actuator normaal geopend

De positieverandering van de jumper moet in het geheugen worden vernieuwd door op de Reset-knop (kort indrukken) te drukken.

Vertragingsjumper

Boiler uitschakelvertraging.

Opmerking: Pomp (Pompuitgang) en boiler (Boileruitgang) starten altijd 3 minuten na ontvangst van het verwarmingssignaal van een van de thermostaten die op het aansluitcentrum zijn aangesloten. De pomp stopt 3 minuten nadat de laatste oproep voor verwarming door de thermostaat is verzonden en de warmtebron (boiler) wordt uitgeschakeld na de tijd die is ingesteld op de vertragingsjumper.

De positieverandering van de jumper moet in het geheugen worden vernieuwd door op de Reset-knop (kort indrukken) te drukken.

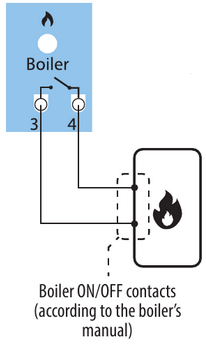

Boilerregeling uitgang

Boileruitgang - dit is een potentiaalvrije uitgang (COM / NO) die de boiler in het verwarmingssysteem regelt. De uitgang sluit en de boiler schakelt in, maar altijd 3 minuten nadat het verwarmingssignaal is ontvangen van een van de thermostaten die zijn gekoppeld aan het aansluitcentrum. De uitgang opent en de boiler schakelt uit wanneer de laatste thermostaat stopt met het verzenden van warmtevraag (na de tijd die is ingesteld op de vertragingsjumper).

De boileruitgang is inactief in de koelmodus.

Pompbesturing uitgang

Pompuitgang - dit is een potentiaalvrije uitgang (COM / NO) die de circulatiepomp in het verwarmings- / koelsysteem regelt. De uitgang sluit (pomp start) altijd 3 minuten na het moment van ontvangst van het verwarmings- / koelsignaal van een van de thermostaten die zijn gekoppeld aan het aansluitcentrum. De uitgang opent (pomp stopt) 3 minuten na de laatste vraag naar warmte / koeling die door de thermostaat is verzonden.

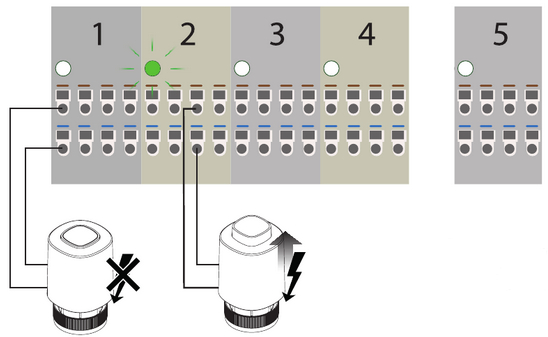

Actuatoren aansluiting

De actuatordraden moeten worden vastgezet met de zelfborgende connectoren in de juiste zone. Er kunnen maximaal 6 actuatoren met een belasting tot 2 Watt per stuk op één zone worden aangesloten. Als er meer dan 6 actuatoren in een zone nodig zijn, gebruikt u een extra relais om de uitgang te ontlasten.

Voorbeeld gebaseerd op T30NC 230 V actuatoren

Opmerking: 230 V AC-spanning wanneer actuatoren onder spanning staan.

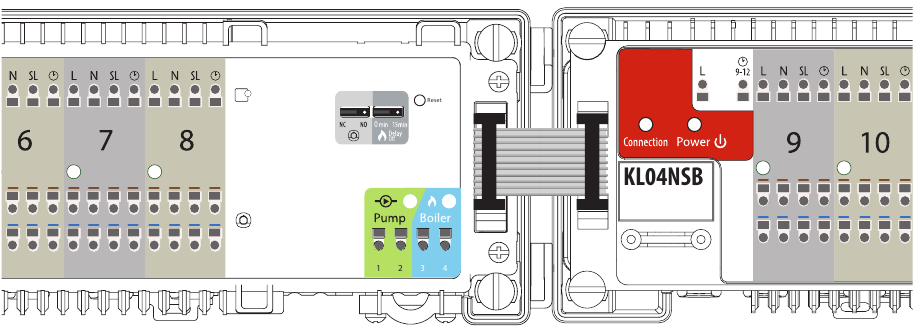

Seriële connector voor de KL04NSB-uitbreiding

De seriële connector wordt gebruikt om de KL08NSN aan te sluiten op de KL04NSB-uitbreidingsmodule om functionaliteit toe te voegen en tot 12 zones te ondersteunen.

Resetknop

• Het wordt gebruikt om de gegevens te vernieuwen na het schakelen van jumpers 4 of 5.

Thermostaten aansluiting

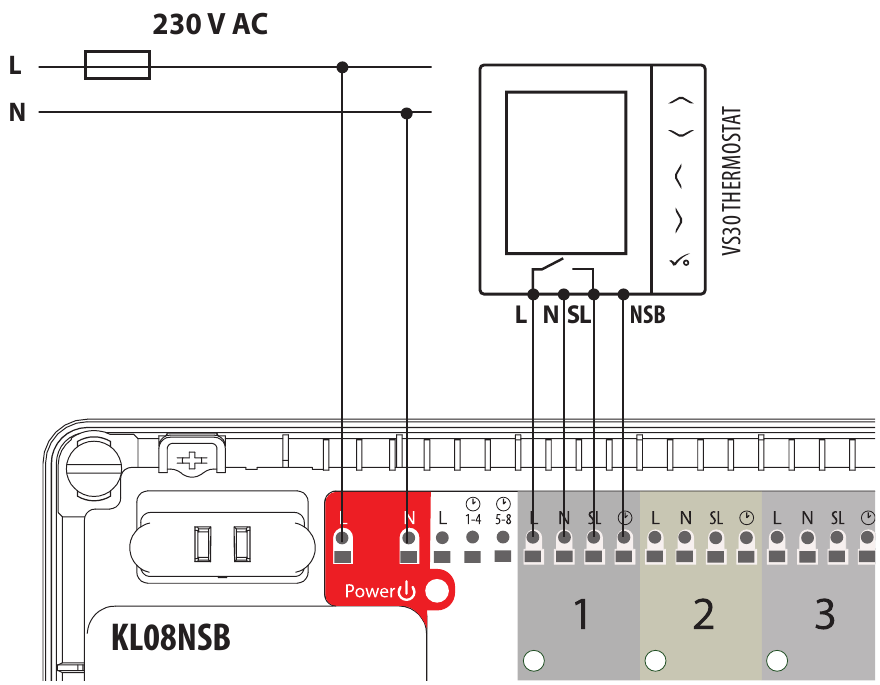

• Aansluiten van EXPERT NSB, HTR of BTR serie thermostaten

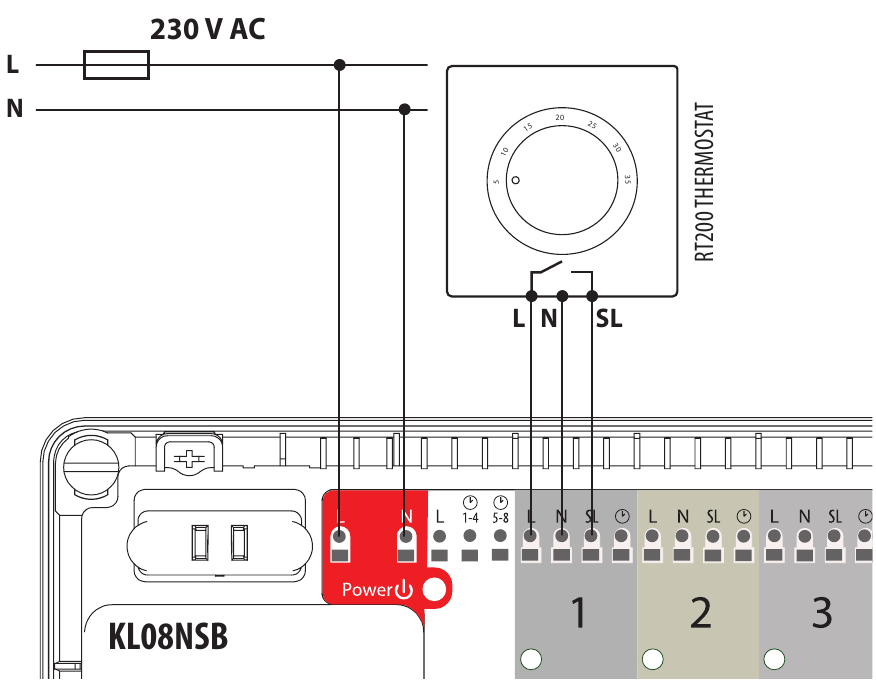

• Een 230 V-thermostaat aansluiten op het KL08NSB-aansluitcentrum (bijv. RT200)

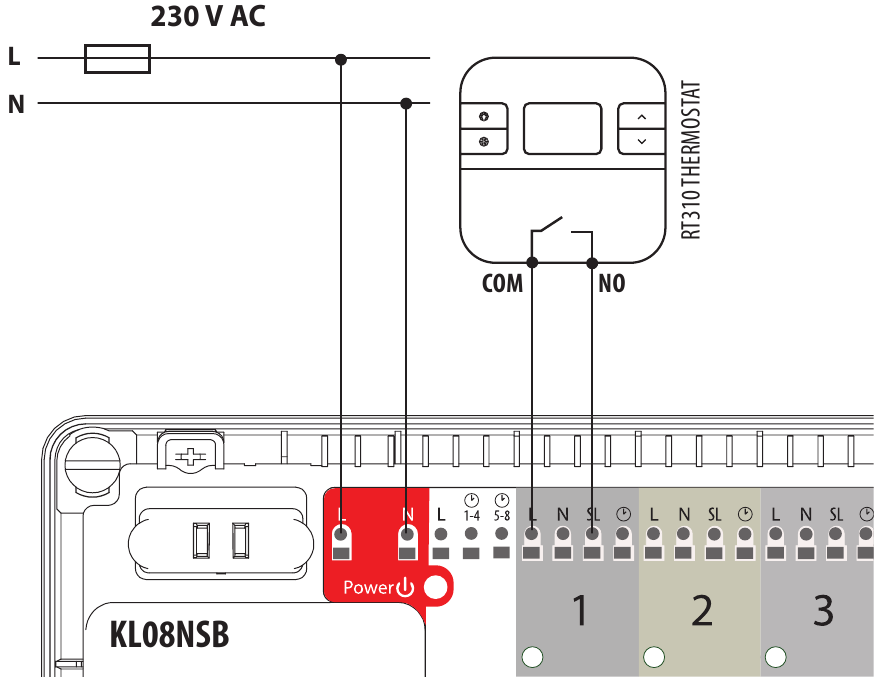

• Een batterijgevoede AAN/UIT-thermostaat aansluiten met potentiaalvrije COM / NO-uitgangscontacten (bijv. 091FL, RT310, RT510)


L	230 V live aansluiting
N	Nul
	NSB-functie aansluiting
SL () l	230 V ingangssignaal

Opmerking: Volg bij de productseries NSB, HTR, ERT, BTR de verwisselbare aanduiding:
= SL
= NSB

INSTALLATIE

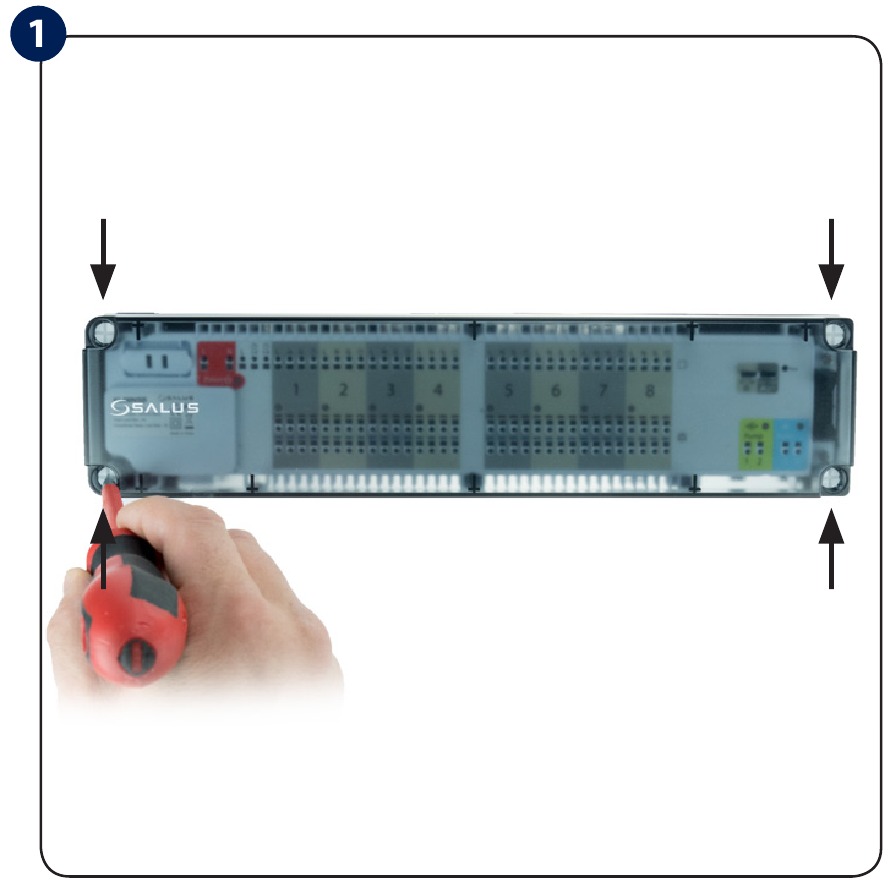

1. Verwijder de bovenklep van het aansluitcentrum.

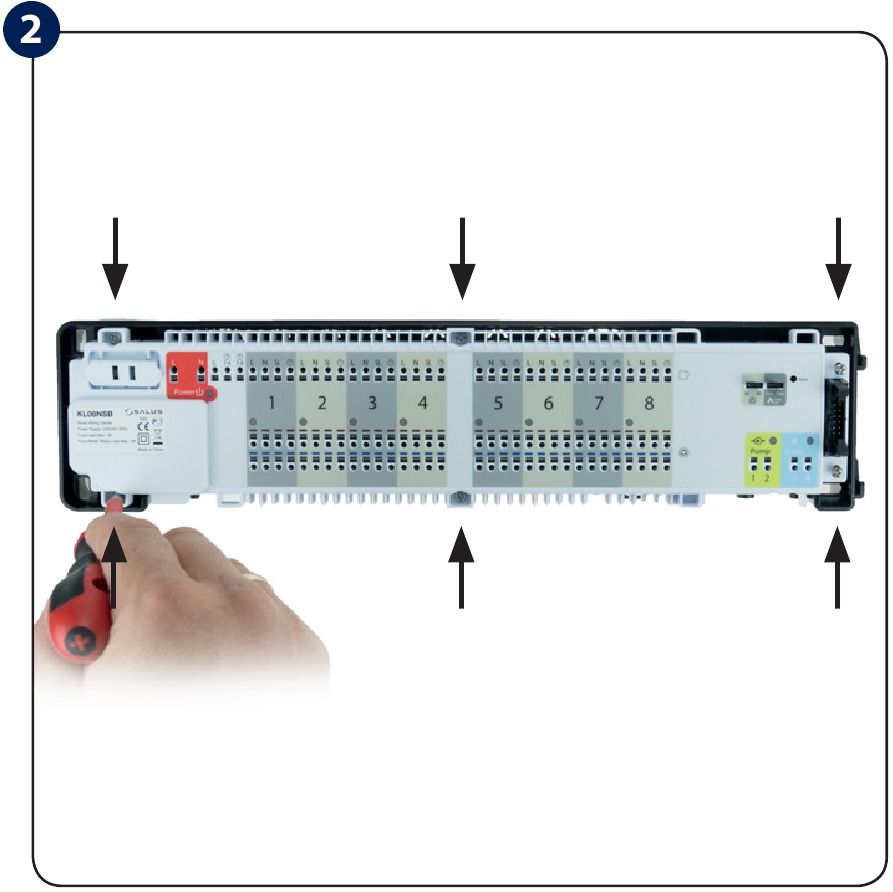

2. Schroef de hoofdbehuizing los (zie afbeelding).

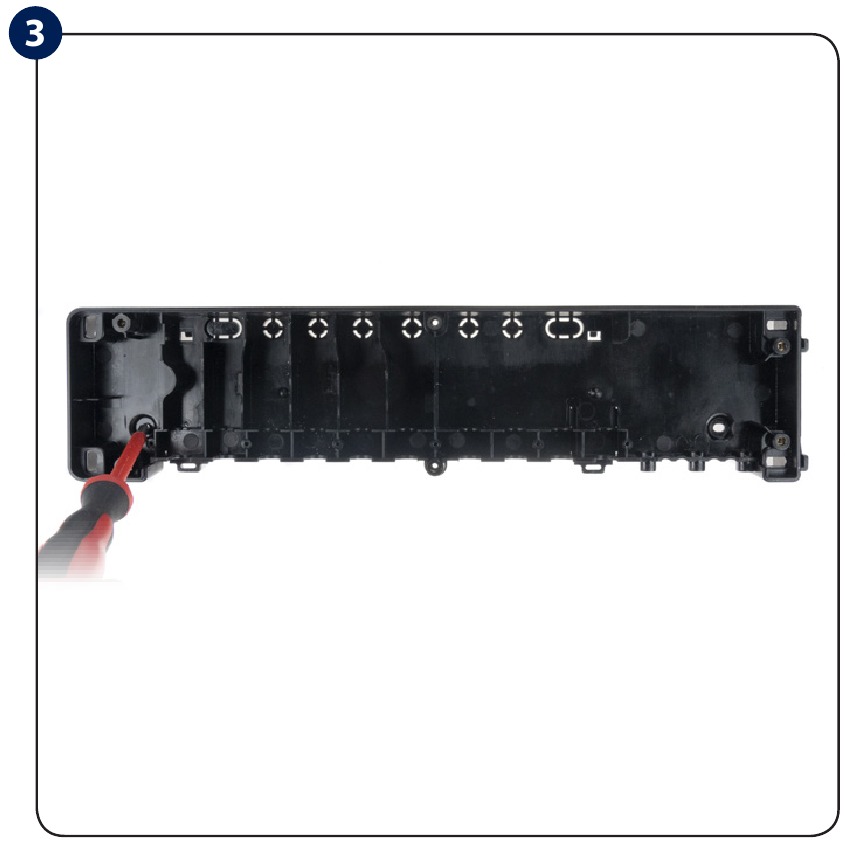

3. Monteer de achterkant van de behuizing aan de muur. Open bij montage op een DIN-rail de haken aan de achterkant van de behuizing.

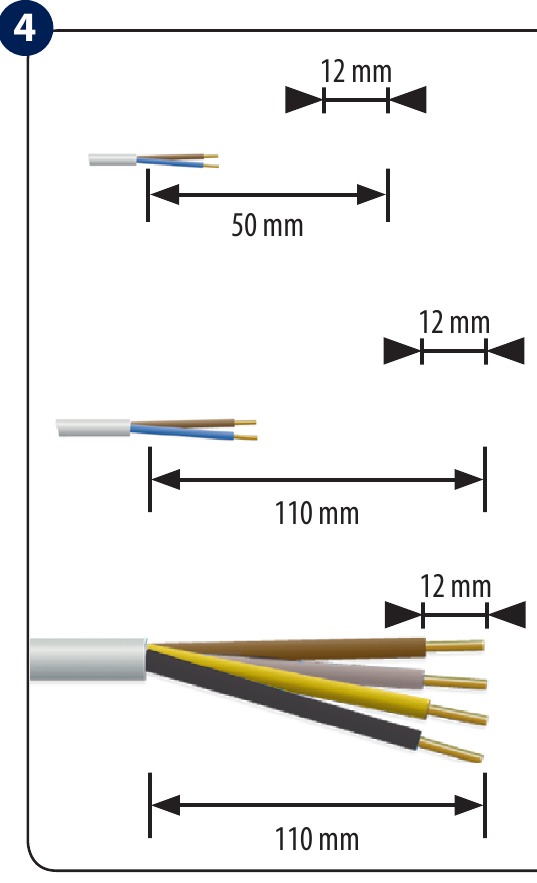

4. Verwijder het juiste stuk isolatie van de draden.


Draden voor de pomp- en boilerregeling
(min. 2 x 0,75 mm 2 230 V max. 2 x 1,5 mm 2 230 V)

Voeding aansluitcentrum
(min. 2 x 1,0 mm 2 230 V max. 2 x 1,5 mm 2 230 V)

Thermostaat draden
(min. 4 x 0,75 mm 2 230 V max. 4 x 1,5 mm 2 230 V)

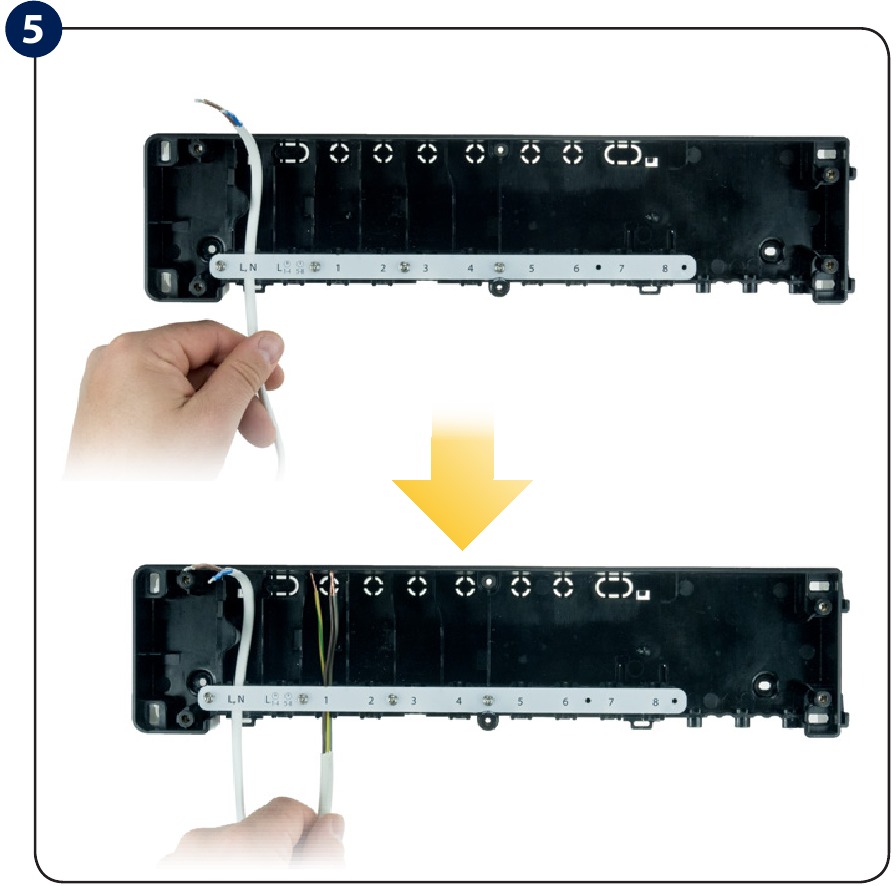

5. Rijg de draden onder de montageband aan de achterkant van het aansluitcentrum.

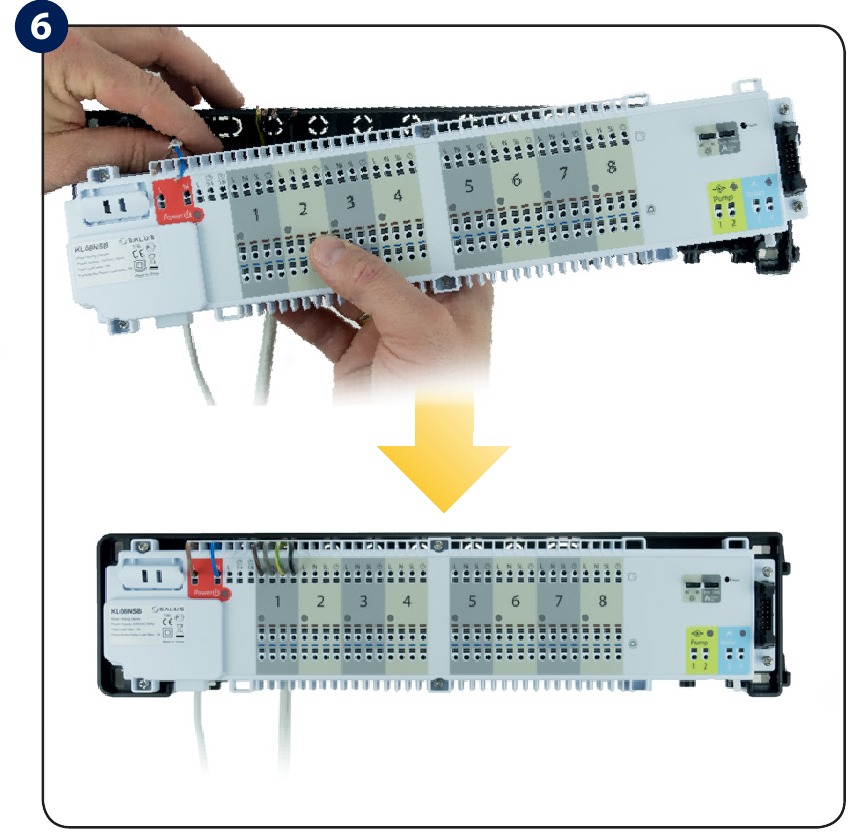

6. Rijg de draden door de sleuven in het bovenste deel van het aansluitcentrum en sluit deze aan op de aansluitingen.

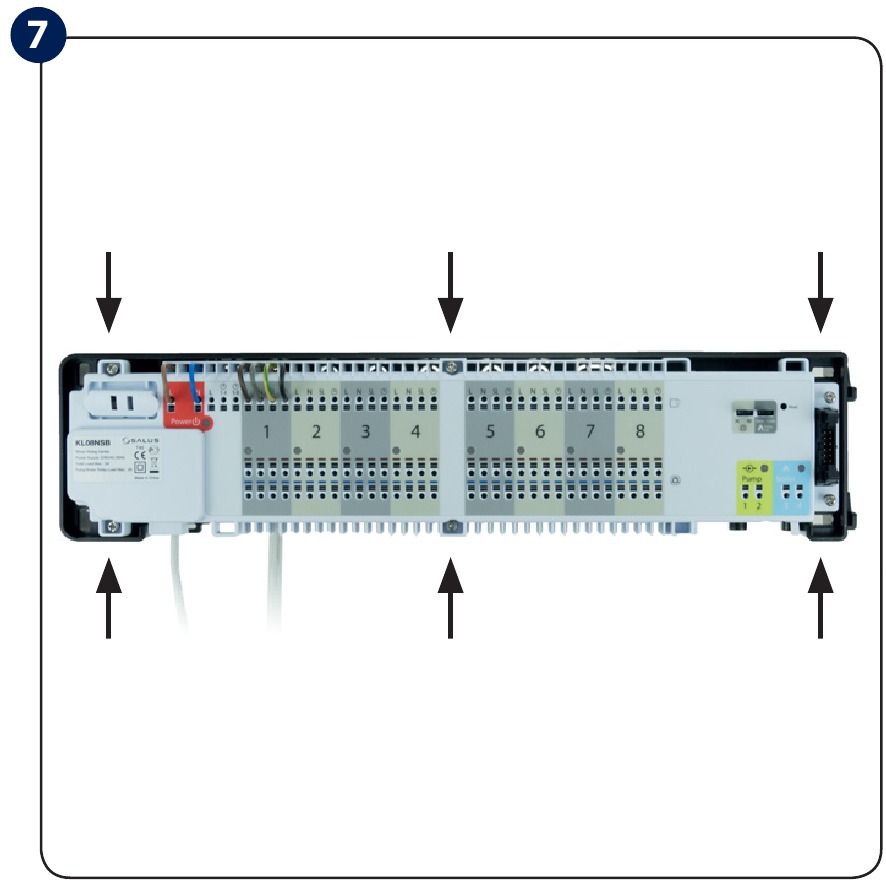

7. Stel de draden af en schroef de hoofdbehuizing van het aansluitcentrum op de achterbehuizing.

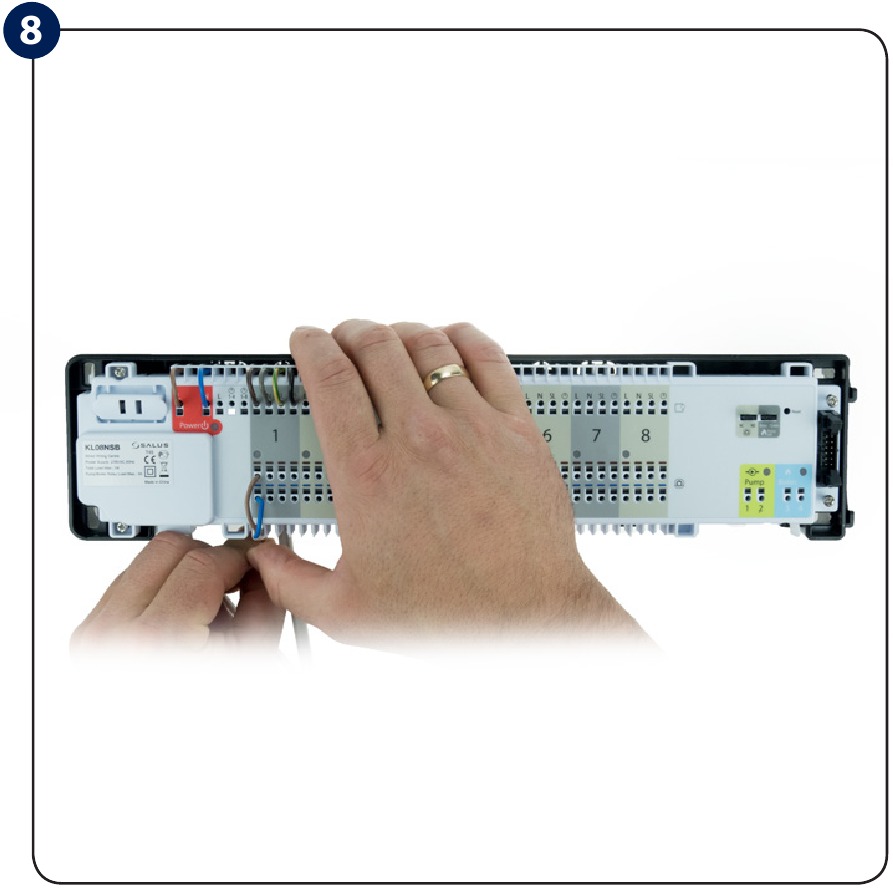

8. Sluit de draden van de thermo-elektrische actuatoren aan.

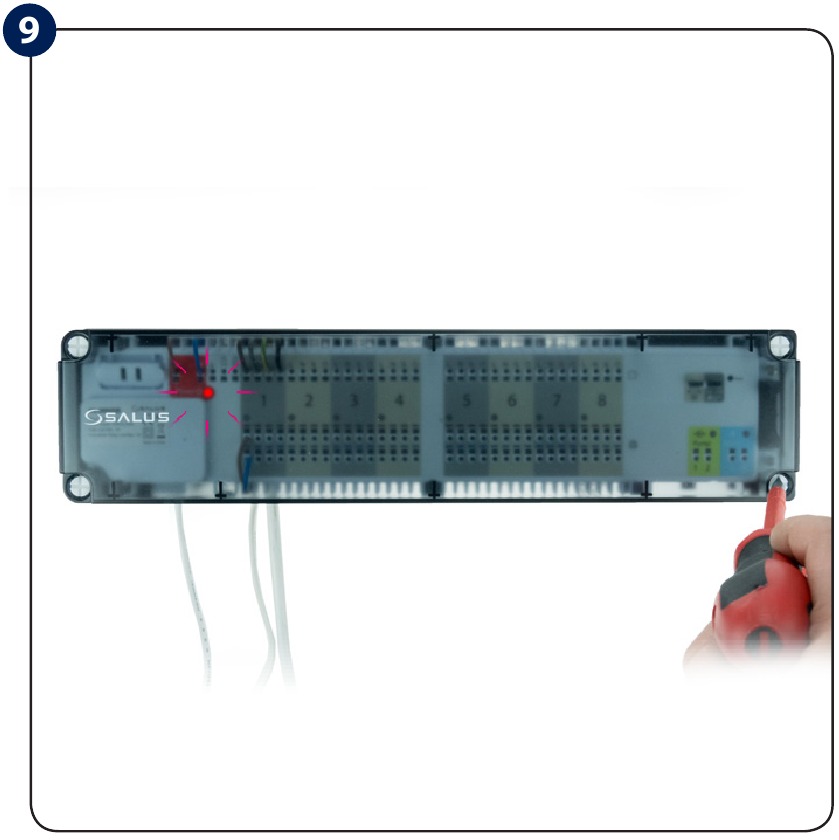

9. Zorg ervoor dat alle draden correct zijn aangesloten, monteer de bovenklep en schakel het aansluitcentrum in - de rode stroomindicator-LED zal oplichten.


Hoofdkantoor:
SALUS Controls plc
SALUS House
Dodworth Business Park South,
Whinby Road, Dodworth,
Barnsley S75 3SP, VK.

T: +44 (0) 1226 323961
E: sales@salus-tech.com

www.salus-controls.com
SALUS Controls is lid van de Computime Group.
SALUS Controls plc behoudt zich het recht voor om, met inachtneming van een beleid van voortdurende productontwikkeling, de specificaties, het ontwerp en de materialen van de in deze brochure vermelde producten zonder voorafgaande kennisgeving te wijzigen.
