ELRO M12 - Handleiding Vermogenscalculator

Veiligheids- en onderhoudsinstructies

• Zorg ervoor dat alle elektrische aansluitingen en aansluitkabels voldoen aan de geldende voorschriften en in overeenstemming zijn met de bedieningsinstructies.
• Overbelast geen stopcontacten of verlengsnoeren, brand of elektrische schokken kunnen het gevolg zijn
• Neem contact op met een expert als u twijfelt over de werking, de veiligheid of het aansluiten van de apparaten.
• Houd alle onderdelen buiten het bereik van jonge kinderen
• Bewaar dit item niet op natte, zeer koude of warme plaatsen, dit kan de elektronische printplaten beschadigen.
• Vermijd vallen of schokken, dit kan de elektronische printplaten beschadigen
• Vervang beschadigde stroomkabels nooit zelf! Verwijder ze in een dergelijk geval van het net en breng de apparaten naar een werkplaats.
• Reparaties of opening van dit item mogen alleen worden uitgevoerd door een erkende werkplaats.
• Draadloze systemen zijn onderhevig aan storingen van draadloze telefoons, magnetrons en andere draadloze apparaten die werken in de 2,4 GHz-band. Houd het systeem MINSTENS 3 meter (10 ft) verwijderd van de apparaten tijdens installatie en gebruik.

Onderhoud
De apparaten zijn onderhoudsvrij, open ze dus nooit. De garantie vervalt wanneer u het apparaat opent. Reinig alleen de buitenkant van de apparaten met een zachte, droge doek of een borstel. Verwijder de apparaten vóór het reinigen van alle spanningsbronnen.

Gebruik geen carbonzure reinigingsmiddelen of benzine, alcohol of iets dergelijks. Deze tasten de oppervlakken van de apparaten aan. Bovendien zijn de dampen gevaarlijk voor uw gezondheid en explosief. Gebruik geen scherpe gereedschappen, schroevendraaiers, metalen borstels of iets dergelijks voor het reinigen.

AAN DE SLAG

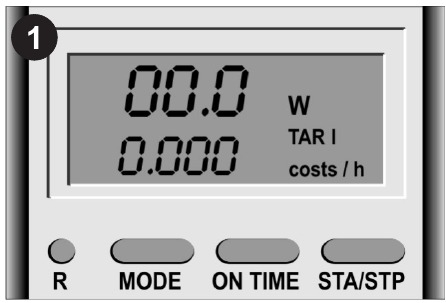

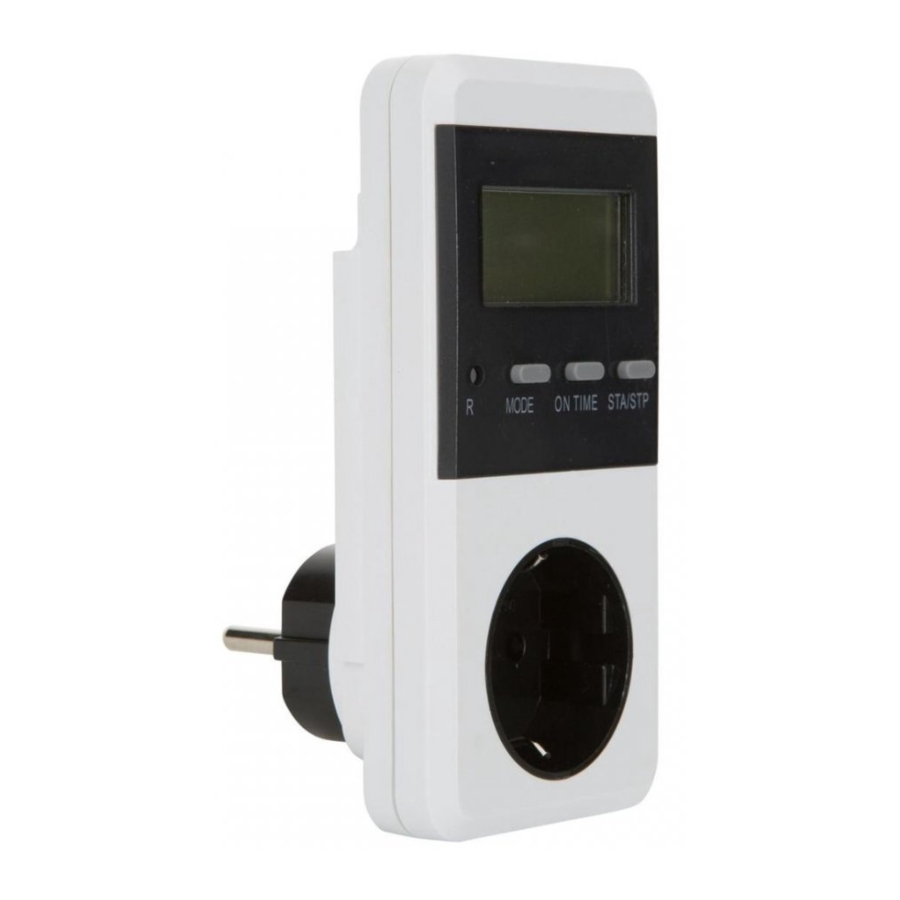

Met de M12 is het eenvoudig om het stroomverbruik van een aangesloten apparaat te meten. De calculator geeft de relevante kosten aan. Er kunnen 2 tarieven worden ingesteld. Het startscherm (1) verschijnt automatisch nadat het apparaat in een stopcontact is gestoken. Het apparaat is rechtstreeks op de M12 aangesloten.

De tarieven I en II instellen

• Druk 4 seconden tegelijkertijd op <MODE>, <ON TIME> en <STA/STP>.

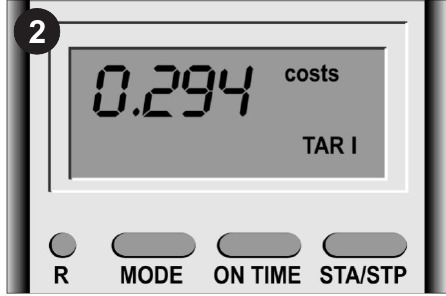

• Het tariefscherm (2) verschijnt met de indicatie van het tarief (TAR I of TAR II).

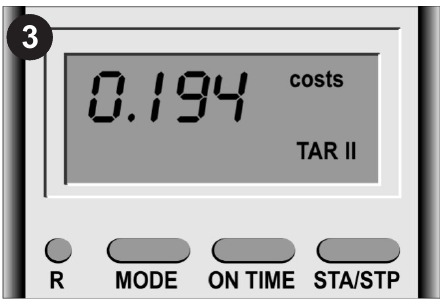

• Druk 4 seconden op de <MODE>-toets om te schakelen tussen TAR I en II (3).


• Gebruik de <STA/STP>-toets om naar het getal te gaan dat moet worden gewijzigd (dit getal knippert).
• Gebruik de <ON TIME>-toets om de gewenste waarde in te stellen.
• Met de <MODE>-toets kunt u het tarief instellen (bijv. 0,290 = 29 eurocent per kWh).
• Verlaat met de <MODE>-toets.

DE DISPLAYSTATUS GEBRUIKEN

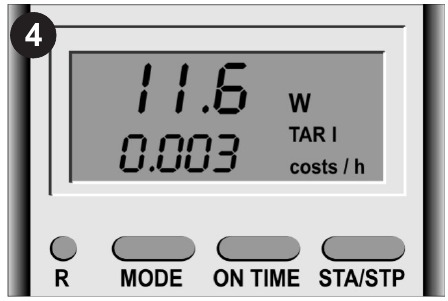

• Standaard werkt de M12 in de displaymodus (4).

  Het display geeft het geregistreerde vermogen en de kosten per uur weer volgens het gekozen tarief. (Als het verbruik in vermogen 11,6 W per uur is, kost het 0,3 eurocent volgens TAR I)

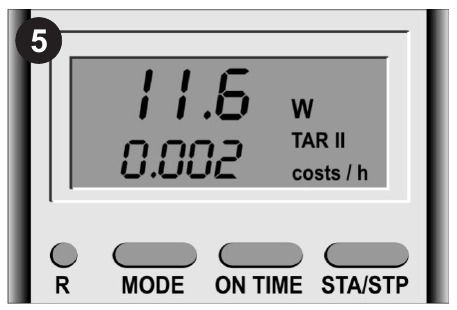

• Druk 4 seconden op de <MODE>-toets om naar het andere tarief te schakelen (5).

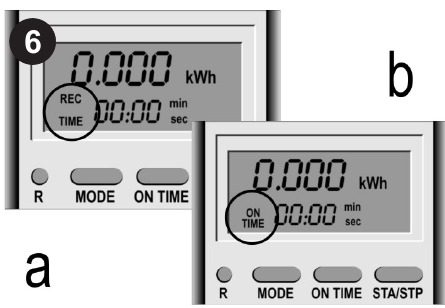

STATUSREGISTRATIE

• Om de registratie te activeren, moet de timer worden ingesteld.
• Druk op de <MODE>-toets en het timerscherm (6a) verschijnt.
• REC time geeft aan dat de tijd continu loopt.
• Door op de <STA/STP>-toets te drukken, wordt het meten gestopt of gestart.
• Druk op de <ON TIME>-toets en het on-time scherm (6b) verschijnt.
• On time geeft aan dat de klok alleen loopt als er stroom wordt verbruikt.


In de registratiestatus worden 4 verschillende metingen weergegeven. Schakelen tussen deze 4 metingen gebeurt met de <MODE>-toets.

1. Huidig verbruik

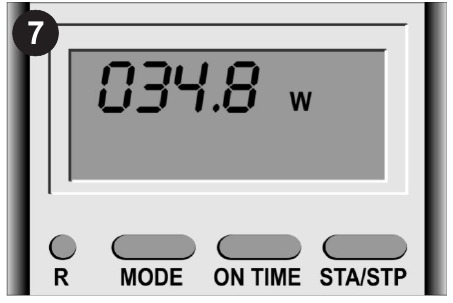

• Het verbruiksscherm (7) verschijnt en geeft het momenteel verbruikte vermogen aan.


2. Minimaal verbruik

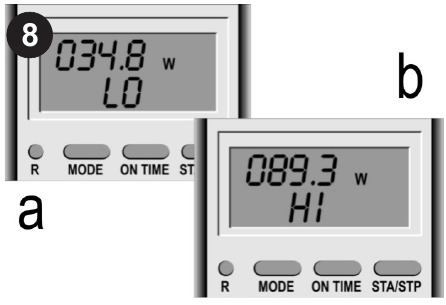

• Het minimumscherm (8a) verschijnt LO = minimaal verbruikt vermogen.

3. Maximaal verbruik

• Het maximumscherm (8b) verschijnt, HI = maximaal verbruikt vermogen.


4 Kosten

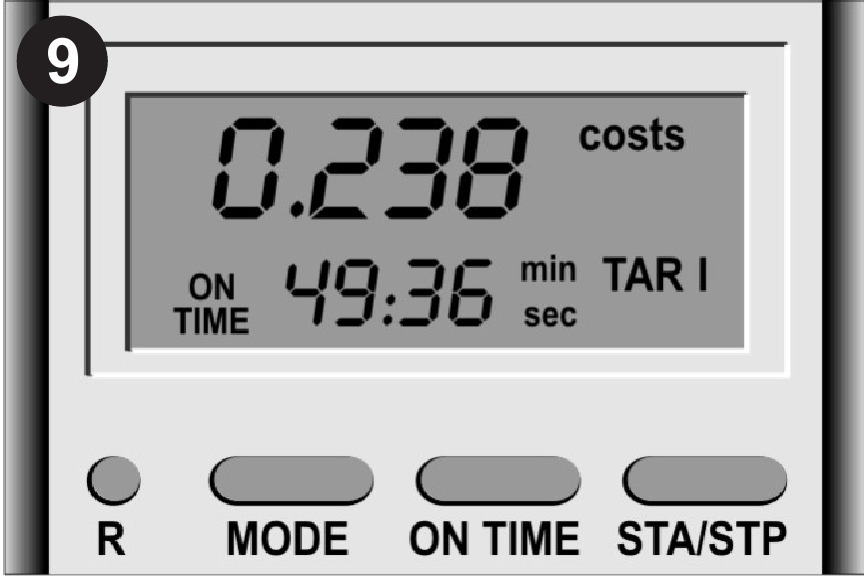

• Het kostenscherm (9) geeft aan dat gedurende 49 minuten en 36 seconden real-time (zie on time) 23,8 eurocent aan energie is verbruikt volgens tarief 1 (Refer. TAR I)

• Druk 4 seconden op de <MODE>-toets om een ander tarief te selecteren.

RESET

Door: MODE/STA/STP (2 sec. tegelijkertijd) ingedrukt te houden, keert het scherm terug naar de displaymodus.

Alle gemeten waarden worden op 0 gezet. De ingestelde tarieven worden niet verwijderd. Deze worden opgeslagen in een vast geheugen (EEPROM).

TOTALE RESET

Druk 4 seconden tegelijkertijd op <R>, <MODE>, <ON TIME> en <STA/STP>.

SPECIFICATIES

TIP
De exacte tariefspecificaties zijn te vinden op uw energierekening.
