Spektrum SPM6741 - Bluetooth Module Handleiding

INLEIDING

LET OP
Alle instructies, garanties en andere bijkomende documenten kunnen naar eigen goeddunken worden gewijzigd door Horizon Hobby, LLC. Voor actuele productdocumentatie gaat u naar horizonhobby.com en klikt u op MeAninG Of SPeCiAl lAnGuAGe (Betekenis van speciale taal) op het tabblad support voor dit product.

BETEKENIS VAN SPECIALE TAAL
De volgende termen worden in de productdocumentatie gebruikt om verschillende niveaus van potentiële schade aan te duiden bij het gebruik van dit product:
LET OP: Procedures die, indien niet correct gevolgd, een mogelijkheid tot schade aan fysieke eigendommen EN een kleine of geen kans op letsel creëren.

Procedures die, indien niet correct gevolgd, de waarschijnlijkheid van schade aan fysieke eigendommen EN een mogelijkheid tot ernstig letsel creëren.

Procedures die, indien niet correct gevolgd, de waarschijnlijkheid van schade aan eigendommen, indirecte schade en ernstig letsel creëren OF een grote waarschijnlijkheid van oppervlakkig letsel creëren.

Lees de VOLLEDIGE handleiding om vertrouwd te raken met de functies van het product voordat u het gebruikt. Het niet correct gebruiken van het product kan leiden tot schade aan het product, persoonlijke eigendommen en ernstig letsel veroorzaken. Dit is een geavanceerd hobbyproduct. Het moet met voorzichtigheid en gezond verstand worden bediend en vereist enige basis mechanische vaardigheid. Het niet op een veilige en verantwoorde manier gebruiken van dit product kan leiden tot letsel of schade aan het product of andere eigendommen.
Dit product is niet bedoeld voor gebruik door kinderen zonder direct toezicht van een volwassene. Probeer het product niet te demonteren, te gebruiken met incompatibele componenten of het product op enigerlei wijze aan te passen zonder de goedkeuring van Horizon Hobby, LLC.
Deze handleiding bevat instructies voor veiligheid, bediening en onderhoud. Het is essentieel om alle instructies en waarschuwingen in de handleiding te lezen en op te volgen, voorafgaand aan montage, installatie of gebruik, om correct te werken en schade of ernstig letsel te voorkomen.

Leeftijdsadvies: niet voor kinderen onder de 14 jaar. Dit is geen speelgoed.

TEGEN VERVALSTE PRODUCTEN
Koop altijd bij een geautoriseerde Horizon Hobby, LLC-dealer om een authentiek Spektrum-product van hoge kwaliteit te garanderen. Horizon Hobby, LLC wijst alle ondersteuning en garantie af met betrekking tot, maar niet beperkt tot, compatibiliteit en prestaties van nagemaakte producten of producten die beweren compatibel te zijn met DSM- of Spektrum-technologie.
LET OP: Dit product is uitsluitend bedoeld voor gebruik met onbemande, hobby-grade, op afstand bestuurbare voertuigen en vliegtuigen. Horizon Hobby wijst alle aansprakelijkheid buiten het beoogde doel af en biedt geen garantieservice met betrekking daartoe.
GARANTIEREGISTRATIE: Ga vandaag nog naar www.spektrumrc.com/registration om uw product te registreren.

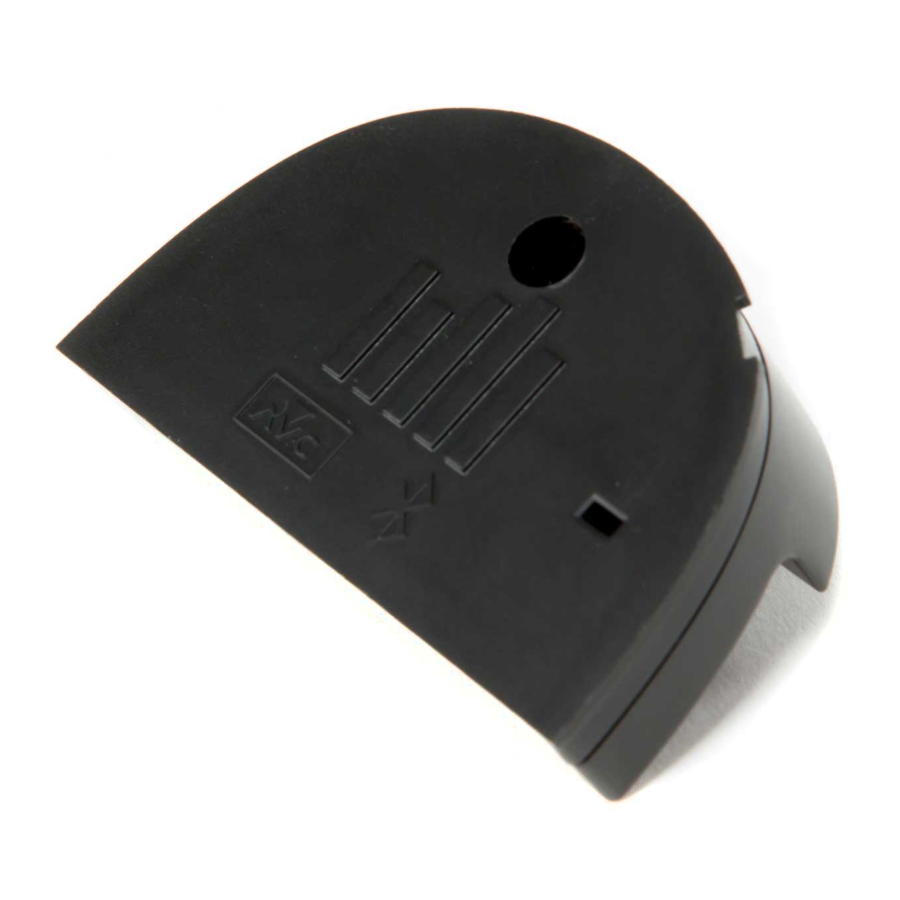

De Spektrum™ Bluetooth Module maakt draadloze verbinding mogelijk met de door Spektrum ontwikkelde mobiele apps op ondersteunde smartphones of tablets. De applicatie toont een dashboard voor een geselecteerd voertuig en maakt het mogelijk om instelbare parameters te programmeren. Deze voertuigparameters kunnen vervolgens worden opgeslagen in de app, waardoor meerdere modelgeheugens mogelijk zijn.

• Compatibiliteit: iOS 5 of later, Android 5.1 of later
• Max. bereik: 25-30ft (7,6 - 9,1 meter)

INSTALLATIE

1. Zorg ervoor dat de zender is uitgeschakeld.

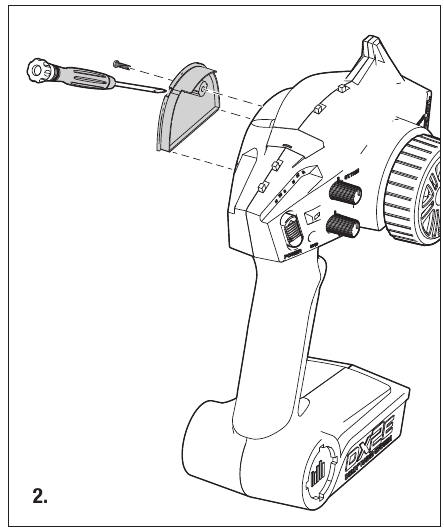

2. Verwijder de achterplaat van de achterkant van de DX2E door één schroef te verwijderen.
   Tip: Een kleine schroevendraaier met platte kop kan worden gebruikt om de achterplaat voorzichtig los te wrikken zodra de schroef is verwijderd.

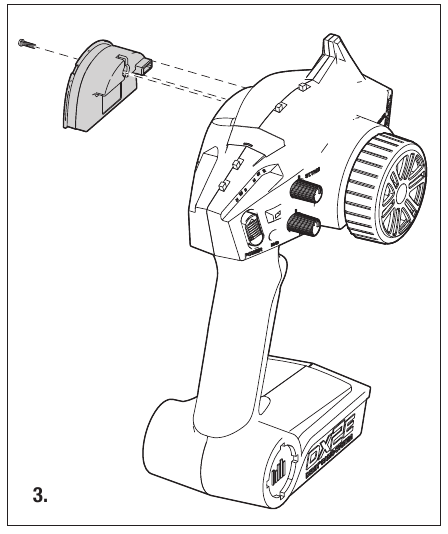

3. Plaats de Bluetooth-module stevig in de achterkant van de DX2E en zet de afdekplaat vast met de schroef die in stap 2 is verwijderd.


DE SPEKTRUM BLUETOOTH-MODULE KOPPELEN

1. Download en installeer de Spektrum Programming App op uw mobiele apparaat en zorg ervoor dat Bluetooth is ingeschakeld.
2. Schakel de DX2E in met de Bluetooth-module geïnstalleerd.
3. De LED op de Bluetooth-module knippert maximaal 45 seconden wanneer deze klaar is om te koppelen.
4. Eenmaal gekoppeld, blijft de LED op de programmeermodule continu branden.

Android-systemen

1. Koppel de Bluetooth-module aan een mobiel apparaat door Bluetooth-instellingen te openen en de Horizon BLE te selecteren uit de lijst met apparaten.
2. De eerste keer dat u de BLE Programming Module koppelt, moet u de koppelingscode 012345 invoeren in de Bluetooth-instellingen.

iOS-systemen

1. Open de Spektrum Programming App.
2. Druk op het grote Bluetooth-symbool op het hoofddashboard om verbinding te maken.

VERBINDEN/VERBREKEN

• Eenmaal gekoppeld met het mobiele apparaat, maakt u verbinding door op het grote Bluetooth-symbool op het hoofddashboard te drukken.
• Als er gedurende 45 seconden geen activiteit is tussen het verbonden apparaat en de Bluetooth-module, wordt de verbinding automatisch verbroken en gaat de LED uit.

1 JAAR BEPERKTE GARANTIE

Wat deze garantie dekt - Horizon Hobby, LLC, (Horizon) garandeert aan de oorspronkelijke koper dat het aangeschafte product (het "Product") vrij zal zijn van defecten in materialen en vakmanschap gedurende een periode van 1 jaar vanaf de datum van aankoop.
Wat niet wordt gedekt - Deze garantie is niet overdraagbaar en dekt geen

1. cosmetische schade,
2. schade als gevolg van overmacht, een ongeluk, misbruik, verkeerd gebruik, nalatigheid, commercieel gebruik of als gevolg van onjuist gebruik, installatie, bediening of onderhoud,
3. wijziging van of aan enig onderdeel van het Product,
4. poging tot service door iemand anders dan een door Horizon Hobby geautoriseerd servicecentrum,
5. Product dat niet is gekocht bij een geautoriseerde Horizon-dealer,
6. Product dat niet voldoet aan de toepasselijke technische voorschriften, of
7. gebruik dat in strijd is met toepasselijke wetten, regels of voorschriften.

BEHALVE DE UITDRUKKELIJKE GARANTIE HIERBOVEN, GEEFT HORIZON GEEN ANDERE GARANTIE OF VERKLARING, EN WIJST HIERBIJ ALLE IMPLICIETE GARANTIES AF, INCLUSIEF, ZONDER BEPERKING, DE IMPLICIETE GARANTIES VAN NIET-INBREUK, VERKOOPBAARHEID EN GESCHIKTHEID VOOR EEN BEPAALD DOEL. DE KOPER ERKENT DAT HIJ/ZIJ ALLEEN HEEFT VASTGESTELD DAT HET PRODUCT GESCHIKT ZAL ZIJN OM AAN DE VEREISTEN VAN HET BEOOGDE GEBRUIK VAN DE KOPER TE VOLDOEN.
Remedie van de koper - De enige verplichting van Horizon en de enige en exclusieve remedie van de koper is dat Horizon, naar eigen goeddunken, ofwel

1. service verleent, of
2. elk Product vervangt dat door Horizon als defect wordt beschouwd. Horizon behoudt zich het recht voor om alle Producten die betrokken zijn bij een garantieclaim te inspecteren. Beslissingen over service of vervanging zijn naar eigen goeddunken van Horizon. Een aankoopbewijs is vereist voor alle garantieclaims.

SERVICE OF VERVANGING ZOALS VERSTREKT ONDER DEZE GARANTIE IS DE ENIGE EN EXCLUSIEVE REMEDIE VAN DE KOPER.
Beperking van aansprakelijkheid - HORIZON IS IN GEEN GEVAL AANSPRAKELIJK VOOR SPECIALE, INDIRECTE, INCIDENTELE OF GEVOLGSCHADE, GEDERFDE WINST OF PRODUCTIE OF COMMERCIËLE SCHADE OP ENIGERLEI WIJZE, ONGEACHT OF EEN DERGELIJKE CLAIM IS GEBASEERD OP CONTRACT, GARANTIE, ONRECHTMATIGE DAAD, NALATIGHEID, RISICOAANSPRAKELIJKHEID OF ENIGE ANDERE AANSPRAKELIJKHEIDSTHEORIE, ZELFS INDIEN HORIZON OP DE HOOGTE IS GESTELD VAN DE MOGELIJKHEID VAN DERGELIJKE SCHADE. Verder zal de aansprakelijkheid van Horizon in geen geval de individuele prijs van het Product waarop de aansprakelijkheid wordt geclaimd, overschrijden. Aangezien Horizon geen controle heeft over het gebruik, de installatie, de eindmontage, de wijziging of het misbruik, wordt er geen aansprakelijkheid aanvaard voor eventuele resulterende schade of letsel. Door de handeling van gebruik, installatie of montage aanvaardt de gebruiker alle daaruit voortvloeiende aansprakelijkheid. Als u als koper of gebruiker niet bereid bent de aansprakelijkheid te aanvaarden die verbonden is aan het gebruik van het Product, wordt de koper geadviseerd het Product onmiddellijk in nieuwe en ongebruikte staat terug te sturen naar de plaats van aankoop.
Wetgeving - Op deze voorwaarden is de wet van Illinois van toepassing (zonder rekening te houden met conflicten van wetgeving). Deze garantie geeft u specifieke wettelijke rechten en u kunt ook andere rechten hebben die van staat tot staat verschillen. Horizon behoudt zich het recht voor om deze garantie te allen tijde zonder kennisgeving te wijzigen of aan te passen.
GARANTIESERVICES
Vragen, hulp en services - Uw lokale hobbywinkel en/of plaats van aankoop kan geen garantiesupport of service verlenen. Zodra de montage, installatie of het gebruik van het Product is gestart, moet u rechtstreeks contact opnemen met uw lokale distributeur of Horizon. Dit stelt Horizon in staat uw vragen beter te beantwoorden en u van dienst te zijn in het geval dat u hulp nodig heeft. Voor vragen of hulp kunt u onze website bezoeken op horizonhobby.com, een vraag indienen via productsupport@horizonhobby.com of het gratis telefoonnummer raadplegen dat wordt vermeld in het gedeelte Contactgegevens garantie en service om met een vertegenwoordiger van de productondersteuning te spreken.
Inspectie of services - Als dit Product moet worden geïnspecteerd of gerepareerd en voldoet aan de eisen in het land waar u woont en het Product gebruikt, gebruik dan het Horizon Online Service Request-indieningsproces dat u op onze website kunt vinden of bel Horizon om een Return Merchandise Authorization (RMA)-nummer te verkrijgen. Verpak het Product veilig in een verzenddoos. Houd er rekening mee dat originele dozen kunnen worden meegeleverd, maar niet zijn ontworpen om de ontberingen van verzending te weerstaan zonder extra bescherming. Verzenden via een vervoerder die tracking en verzekering biedt voor verloren of beschadigde pakketten, aangezien Horizon niet verantwoordelijk is voor goederen totdat ze aankomen en worden geaccepteerd in onze faciliteit. Een online serviceaanvraag is beschikbaar op http://www.horizonhobby.com/content/service-center_renderservice-center. Als u geen internettoegang heeft, neem dan contact op met Horizon Product Support om een RMA-nummer te verkrijgen, samen met instructies voor het indienen van uw product voor service. Wanneer u Horizon belt, wordt u gevraagd uw volledige naam, straatadres, e-mailadres en telefoonnummer op te geven waar u tijdens kantooruren bereikbaar bent. Wanneer u een product naar Horizon stuurt, vermeld dan uw RMA-nummer, een lijst met de meegeleverde artikelen en een korte samenvatting van het probleem. Een kopie van uw originele aankoopbewijs moet worden bijgevoegd voor garantieoverweging. Zorg ervoor dat uw naam, adres en RMA-nummer duidelijk op de buitenkant van de verzenddoos zijn geschreven.
Indien aan de garantievoorwaarden is voldaan, wordt uw Product gratis gerepareerd of vervangen. Beslissingen over service of vervanging zijn naar eigen goeddunken van Horizon.
LET OP: Verzend geen LiPo-batterijen naar Horizon. Als u een probleem heeft met een LiPo-batterij, neem dan contact op met het juiste Horizon Product Support-kantoor. Garantievereisten - Voor garantieoverweging moet u uw originele aankoopbewijs met de aankoopdatum meesturen.
Service buiten garantie - Als uw service niet onder de garantie valt, wordt de service voltooid en is betaling vereist zonder kennisgeving of schatting van de kosten, tenzij de kosten 50% van de winkelprijs overschrijden. Door het artikel voor service in te dienen, stemt u in met de betaling van de service zonder kennisgeving. Servicekosten zijn op aanvraag beschikbaar. U moet dit verzoek bij uw artikel voegen dat voor service wordt ingediend. Voor schattingen van servicekosten buiten garantie wordt minimaal ½ uur arbeidsloon in rekening gebracht. Daarnaast worden de retourvrachtkosten in rekening gebracht. Horizon accepteert postwissels en cheques, evenals Visa-, MasterCard-, American Express- en Discover-kaarten. Door een artikel voor service naar Horizon te sturen, gaat u akkoord met de algemene voorwaarden van Horizon die u op onze website kunt vinden http://www.horizonhobby.com/content/service-center_render-service-center.
LET OP: De Horizon-service is beperkt tot Producten die voldoen aan de eisen in het land van gebruik en eigendom. Indien ontvangen, wordt een niet-conform Product niet gerepareerd.
Verder is de afzender verantwoordelijk voor het regelen van de retourzending van het niet-gerepareerde Product via een vervoerder naar keuze van de afzender en op kosten van de afzender. Horizon bewaart niet-conforme Producten gedurende een periode van 60 dagen na kennisgeving, waarna ze worden weggegooid.

CONTACTGEGEVENS GARANTIE EN SERVICE

EU-conformiteitsverklaring: Horizon Hobby, LLC verklaart hierbij dat dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de RED-richtlijnen.
Een kopie van de EU-conformiteitsverklaring is online beschikbaar op:
http://www.horizonhobby.com/content/support-rendercompliance.

FCC-verklaring
Deze apparatuur is getest en voldoet aan de limieten voor deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie met radiocommunicatie veroorzaken.
Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

Instructies voor verwijdering van AEEA (WEEE) door gebruikers in de Europese Unie
Dit product mag niet met ander afval worden verwijderd. In plaats daarvan is het de verantwoordelijkheid van de gebruiker om zijn afgedankte apparatuur in te leveren bij een aangewezen inzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur. De gescheiden inzameling en recycling van uw afgedankte apparatuur op het moment van verwijdering helpt om natuurlijke hulpbronnen te sparen en ervoor te zorgen dat het op een manier wordt gerecycled die de menselijke gezondheid en het milieu beschermt. Neem voor meer informatie over waar u uw afgedankte apparatuur kunt inleveren voor recycling contact op met uw plaatselijke gemeentehuis, uw afvalverwerkingsdienst of waar u het product hebt gekocht.

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Opmerking: Wijzigingen aan dit product maken de bevoegdheid van de gebruiker om deze apparatuur te bedienen ongeldig.

Bevat iC: 6157A-SPMBT1000
Onder de regelgeving van Industry Canada mag deze radiozender alleen werken met een antenne van een type en maximale (of lagere) versterking die voor de zender is goedgekeurd door Industry Canada. Om potentiële radio-interferentie voor andere gebruikers te verminderen, moeten het antennetype en de versterking zo worden gekozen dat het equivalente isotroop uitgestraalde vermogen (e.i.r.p.) niet groter is dan nodig is voor een succesvolle communicatie.
Dit apparaat voldoet aan de licentievrije RSS-standaard(en) van Industry Canada. De werking is onderworpen aan de volgende twee voorwaarden:

1. dit apparaat mag geen interferentie veroorzaken, en
2. dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken."
