SOMFY SMOOVE LIGHTING io 1822651A Handleiding

INLEIDING

io Smoove Lighting is een draadloos radiobedieningspunt voor wandmontage waarmee de gebruiker io AAN/UIT-verlichtingsontvangers (io AAN/UIT-stekker inbegrepen) of een io IZYMO-dimmerontvanger kan bedienen.

ALGEMENE INFORMATIE

Lees deze installatiehandleiding en de veiligheidsinstructies zorgvuldig door voordat u dit Somfy-product installeert. Alle gegeven instructies moeten nauwkeurig worden opgevolgd en deze handleiding moet gedurende de levensduur van uw product op een veilige plaats worden bewaard. Controleer vóór de installatie of dit Somfy-product compatibel is met de bijbehorende apparatuur en accessoires. Deze instructies beschrijven de installatie en het gebruik van dit product. Elke installatie of gebruik buiten het door Somfy gespecificeerde toepassingsgebied is verboden. Dit maakt de garantie ongeldig en ontslaat Somfy van alle aansprakelijkheid, evenals het niet naleven van de hierin gegeven instructies. Somfy kan niet verantwoordelijk worden gehouden voor wijzigingen in normen of standaarden die plaatsvinden na de publicatie van deze instructies.

ALGEMENE VEILIGHEIDSINSTRUCTIES

Dit product is niet ontworpen om te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of personen met een gebrek aan ervaring of kennis, tenzij ze van een persoon die verantwoordelijk is voor hun veiligheid, toezicht of voorafgaande instructie hebben ontvangen over het gebruik van het product.

SPECIFIEKE VEILIGHEIDSADVIEZEN

• Stoot of laat io Smoove Lighting niet vallen, stel het niet bloot aan ontvlambare materialen of warmte- of vochtbronnen, en spuit of dompel het niet onder.
• Gooi het niet in een vuur.
• Probeer het niet te repareren.
• Gebruik geen schurende producten of oplosmiddelen om het schoon te maken.
• Slik de batterij niet in. Indien ingeslikt, kan de batterij in slechts 2 uur chemische brandwonden veroorzaken en fataal zijn. Bel bij inslikken onmiddellijk een dokter.

WERKINGSONDERSTEUNINGEN

Gebruik dit product niet buitenshuis. Het radiobereik is beperkt door de normen voor de besturing van radioapparatuur. Het bereik van io Smoove Lighting is sterk afhankelijk van de omgeving waarin het wordt gebruikt: storing kan worden veroorzaakt door grootschalige elektrische apparatuur in de buurt van de installatie en door het type materiaal dat in de muren en scheidingswanden wordt gebruikt (metalen oppervlakken). Het gebruik van radioapparatuur (bijv. een set Hi-Fi radiohoofdtelefoons) die op dezelfde radiofrequentie werken, kan nadelig zijn voor de prestaties van het product.

CONFORMITEIT

Somfy verklaart hierbij dat de radioapparatuur die onder deze instructies valt, in overeenstemming is met de eisen van Radio Directive 2014/53/EU en de andere essentiële eisen van de toepasselijke Europese richtlijnen.
De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op www.somfy.com/ce.

INHOUD EN BESCHRIJVING

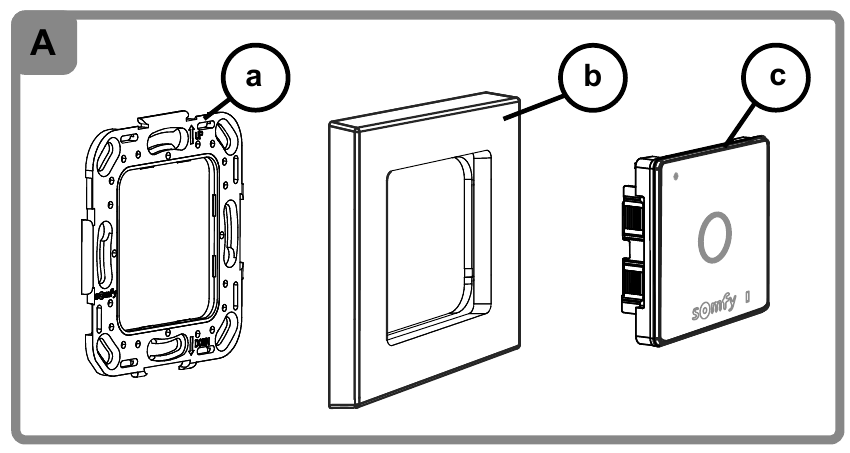

Afbeelding A

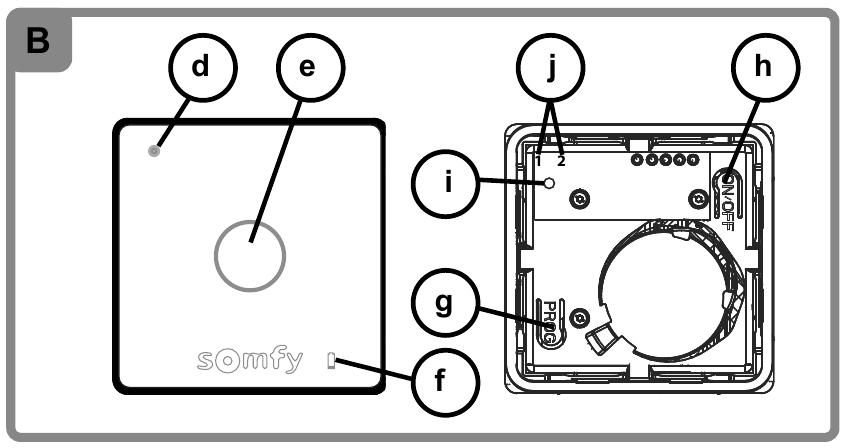

Afbeelding B

CONFIGURATIE

io Smoove Lighting koppelen
met een io-ontvanger die niet is uitgerust met een bedieningspunt

1. Raadpleeg de instructies van de verlichtingsontvanger om de koppelingsmodus te activeren.
2. Druk kort op de io Smoove Lighting PROG knop. De ontvanger geeft een lichtfeedback. De io Smoove Lighting en de ontvanger zijn gekoppeld.

met een io-ontvanger die is uitgerust met een bedieningspunt

1. Houd de PROG-knop op de io-zender die al is gekoppeld 2 seconden ingedrukt. De ontvanger geeft een lichtfeedback.
2. Druk kort op de io Smoove Lighting PROG knop. De ontvanger geeft een lichtfeedback. De io Smoove Lighting en de ontvanger zijn gekoppeld.

io Smoove Lighting verwijderen van een io-ontvanger die is uitgerust met een bedieningspunt
De procedure is hetzelfde als voor het koppelen van de io Smoove Lighting met een io-ontvanger die is uitgerust met een bedieningspunt.

De aanraakgevoelige pad activeren/deactiveren
De AAN/UIT (ON/OFF) (h) knop activeert of deactiveert de aanraakgevoelige pad (e) zoals hieronder beschreven. De PROG-knop blijft echter actief:

Om onnodig batterijgebruik te voorkomen, moet de aanraakgevoelige pad worden gedeactiveerd wanneer de io Smoove Lighting niet wordt gebruikt.
De io Smoove Lighting heeft geen hoorbare informatiefeedback.

WERKING

Presentatie van de bedieningsmodi:
Modus 1 (standaard): AAN/UIT (ON/OFF)
Bedien één of meer io-verlichtingsontvangers (AAN/UIT (ON/OFF) of Variatie) alleen in de AAN/UIT (ON/OFF) bedieningsmodus.
Modus 2: Variatie
Bedien een io IZYMO-dimmerontvanger NB: Somfy adviseert om voor een optimale werking één io IZYMO-dimmerontvanger te koppelen.

De bedieningsmodus selecteren

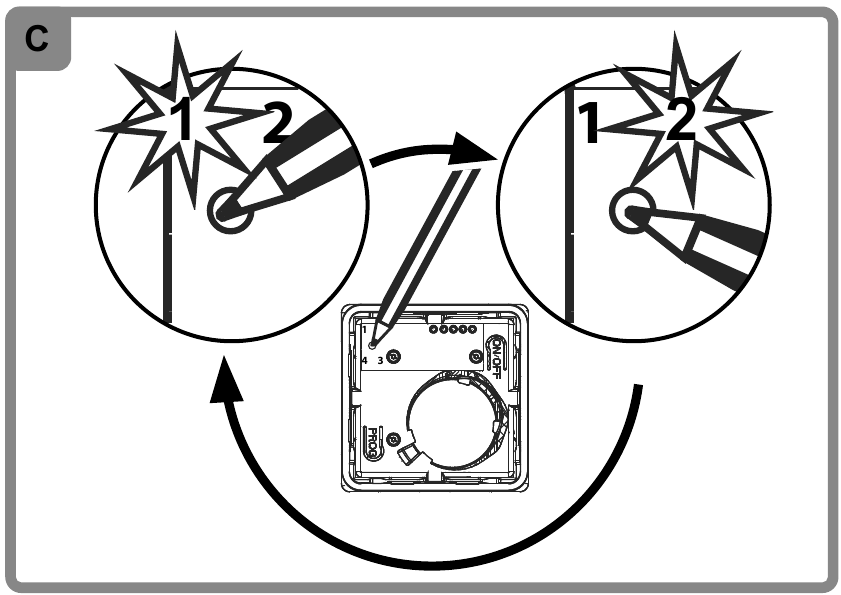

Afbeelding C

Elke keer dat op de MODE-knop wordt gedrukt, wordt het relatieve modusnummer geactiveerd.

INSTALLATIE

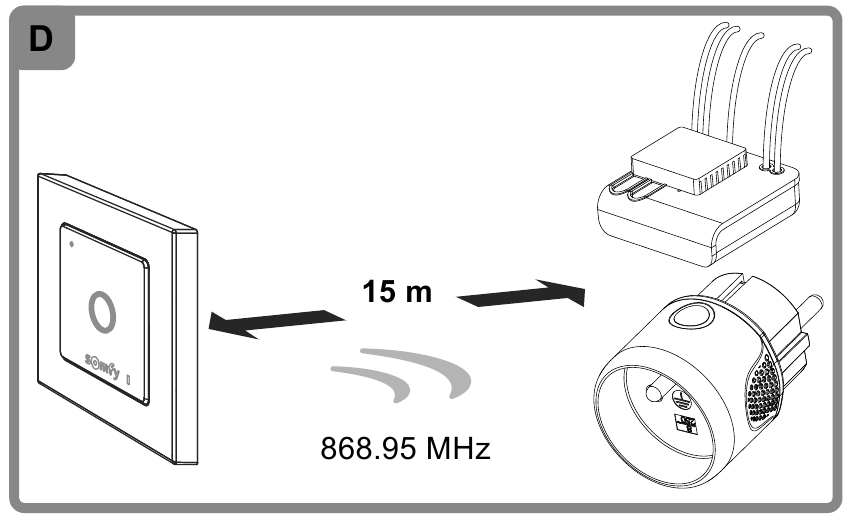

Afbeelding D

Controleer het radiobereik voordat u de io Smoove Lighting monteert.

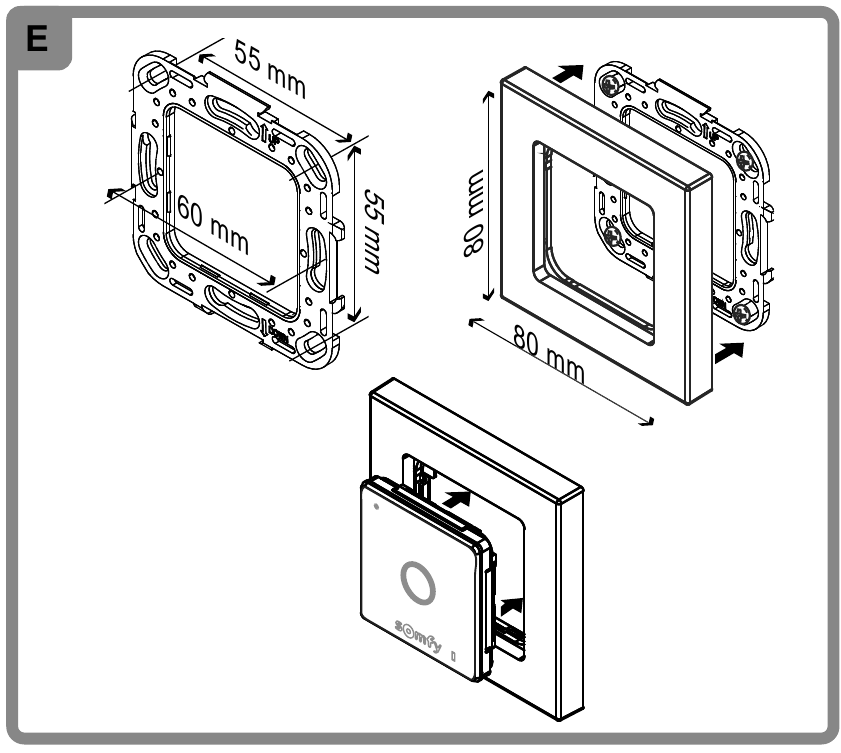

Afbeelding E

1. Bevestig de montageplaat met schroeven.
2. Klik het frame op de montageplaat (inkeping aan de onderkant).
3. Klik de io Smoove Lighting module op de assemblage.

BATTERIJ

Lage batterijspanning
In dit geval gaat de "Lage batterij" (Low battery) LED (f) branden telkens wanneer op de gevoelige zone wordt gedrukt. U heeft ongeveer 2 weken de tijd om de batterij te vervangen.

De batterij vervangen
Explosiegevaar als de batterij wordt vervangen door een onjuist type.

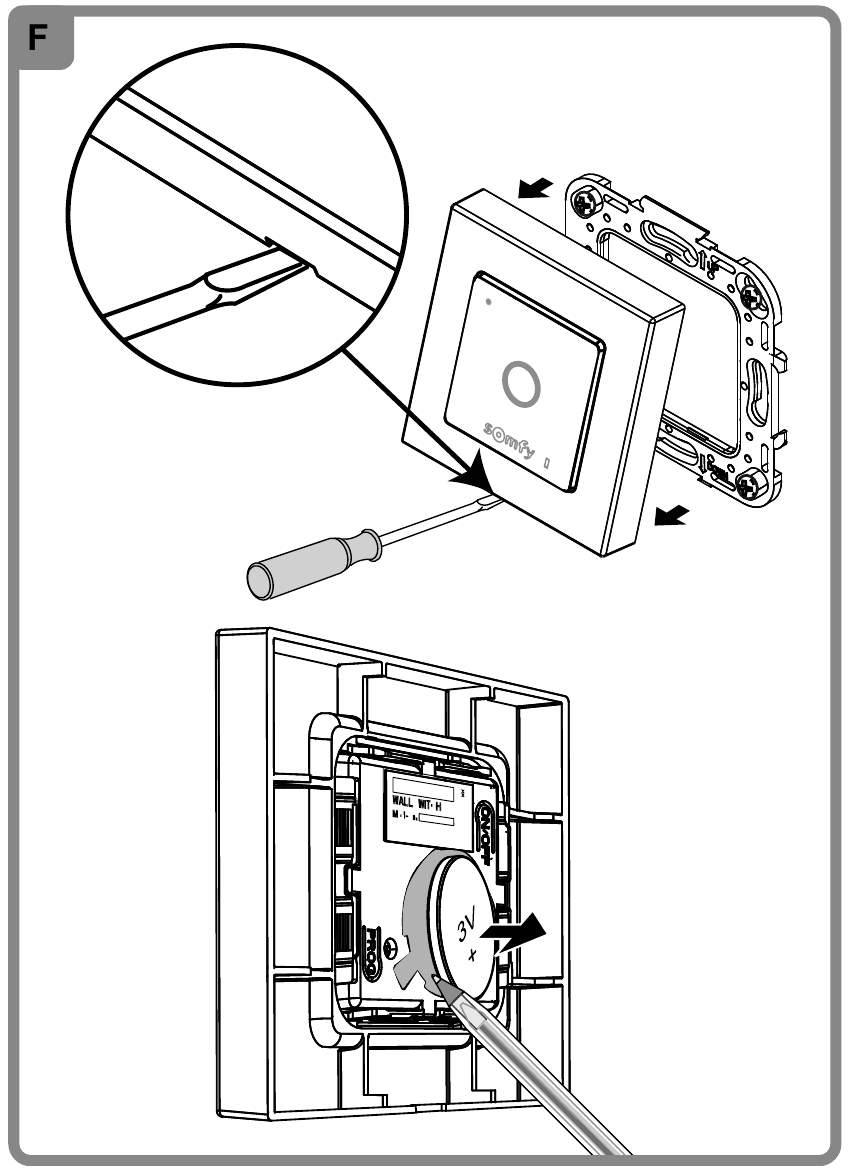

Afbeelding F

1. Klik het witte frame met de io Smoove Lighting los.
2. Duw de batterij uit de behuizing met een dun voorwerp.
3. Plaats een batterij met identieke specificaties, met het oppervlak gemarkeerd met een plusteken (+) zichtbaar.
4. Duw de batterij volledig in de behuizing.
5. Klik het witte frame en de io Smoove Lighting terug op de montageplaat.

FAQ

RECYCLING

• Wij geven om ons milieu. Gooi het apparaat niet bij het huisvuil. Breng het naar een erkend inzamelpunt voor recycling.

• Scheid de batterij van andere soorten afval en recycle deze via uw lokale inzamelsysteem.

TECHNISCHE GEGEVENS

Voeding	1 x 3 V batterij, type CR2430 (inbegrepen)
Levensduur batterij	Van 2,5 jaar (18 acties/dag) tot 3 jaar (6 acties/dag)
Beschermingsgraad	IP 30
Afmetingen van het witte frame (b)	80 x 80 x 10 mm
Afmetingen van de io Smoove Lighting (c)	50 x 50 x 10 mm
Frequentiebereik en effectief uitgestraald vermogen	868.700MHz - 869.200MHz e.r.p. < 25 mW
Bereik (vrije ruimte)	50 m
Bereik (binnenshuis)	15 m
Bedrijfstemperatuur	0°C tot + 55°C
Vochtigheid	85% RV bij 25°C

GARANTIE

• Op dit product wordt 3 jaar garantie gegeven vanaf de aankoopdatum.

Referenties

• Conformiteitsverklaringen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download SOMFY SMOOVE LIGHTING io 1822651A Handleiding
