ABB DWA1, DWA2 - Handleiding astronomische digitale tijdschakelaar

Inhoud van de verpakking

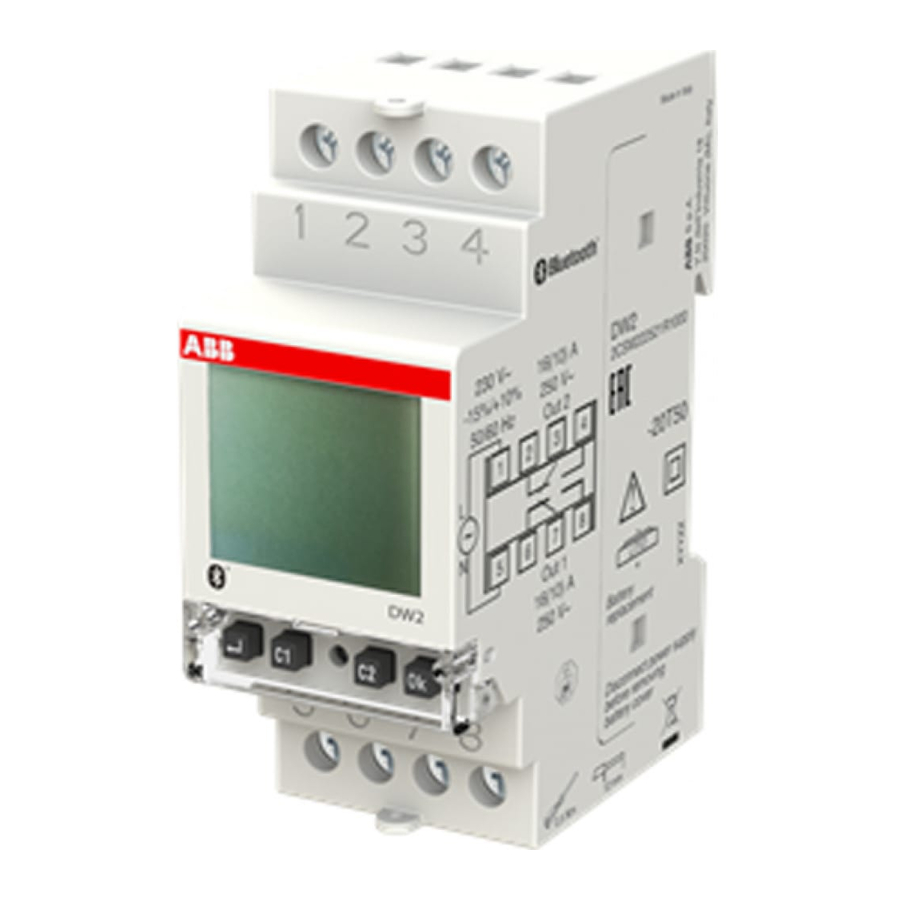

• Astronomische digitale tijdschakelaar DWA
• Installatiehandleiding

Montage

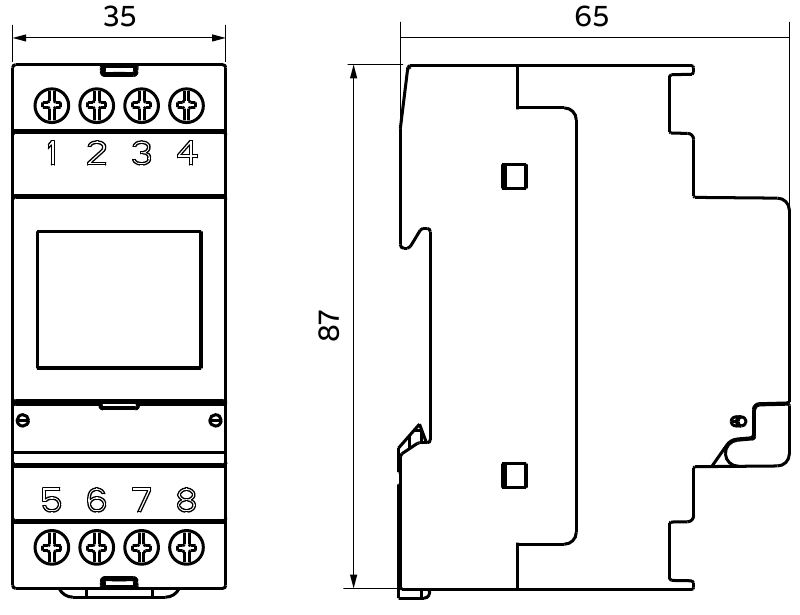

Afmetingen (mm)

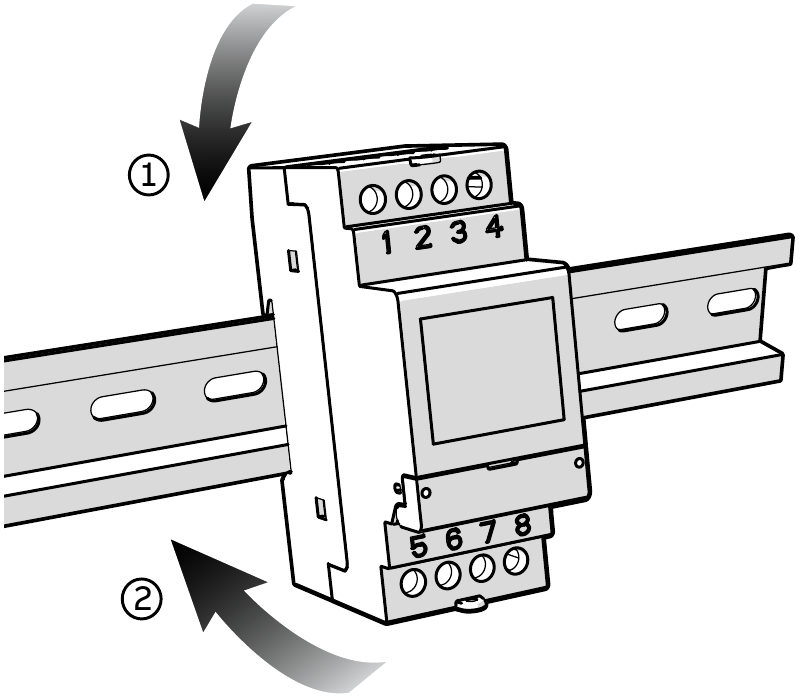

Montage

Bedradingsschema

DWA1: 1 kanaal

DWA2: 2 kanalen

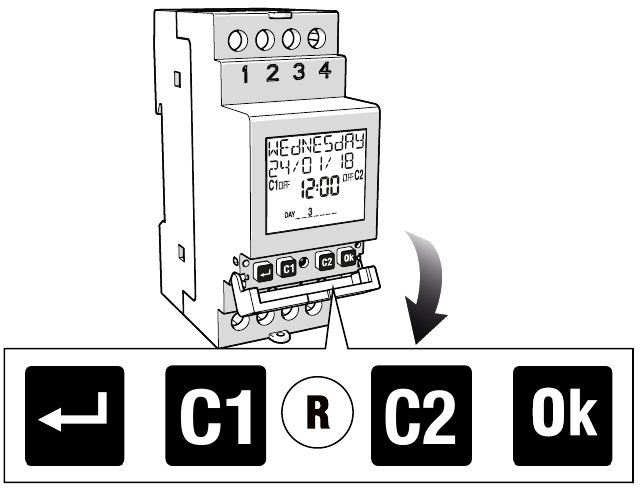

Toegang tot het apparaat

Knop	Functie
	Schakel het display in Toegang tot het menu ESC (één niveau terug)
	Verlaag de waarde Vorige menu Schakel kanaal 1 Vergrendel kanaal 1
	Verhoog de waarde Volgende menu Schakel kanaal 2 Vergrendel kanaal 2
	Bevestig selectie
	Hardware reset
3 sec	Willekeurig schakelen kanaal 1
3 sec	Willekeurig schakelen kanaal 2
3 sec	Actieve cyclus schakelen op kanaal 1
3 sec	Actieve cyclus schakelen op kanaal 2

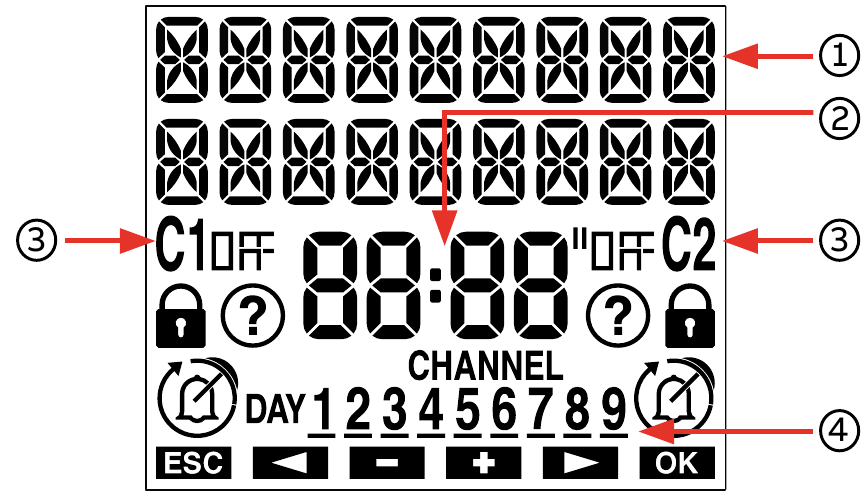

Beschrijving display

Beschrijving

1	Algemene indicaties
2	Tijdsindicatie
3	Kanaal 1 / Kanaal 2 statusindicatie Actief handmatig programma + Geblokkeerde schakelingen + Actieve willekeurige schakelingen + (knippert): actieve cyclus schakelingen Actief vakantieprogramma Actief pulse-programma
4	Dag van de week (DAY) indicatie

Eerste inbedrijfstelling

Toegang tot het menu

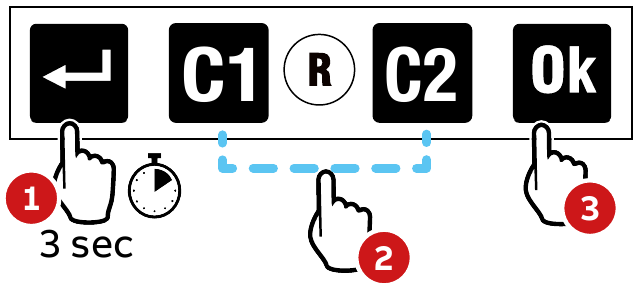

Taal instellen

Standaardinstellingen

Instelling	Beschrijving
Datum	Formaat: DD/MM/JJ 1e dag van de week: maandag
Astronomische coördinaten	Land: Italië Stad: Agrigento Breedtegraad: Noord (37° 19' 12'') Lengtegraad: Oost (13° 34' 12")
Zomertijd (DST) wijziging: actief	Begin van de zomertijd (DST): laatste zondag van maart om 02:00 uur Einde van de zomertijd (DST): laatste zondag van oktober om 03:00 uur
Tijdcorrectie:	Zonsopgang: +0:00 Zonsondergang: + 0:00
Tijdzone:	+1:00 UTC
Willekeurige schakelingen:	Minimum: 1 minuut Maximum: 5 minuten
Cyclus schakelen	-AAN duur: 1 minuut -UIT duur: 1 minuut
PIN-beveiliging:	Uitgeschakeld (---)
Wachtwoord Bluetooth	Uitschakelen (Wachtwoord: 000000)
Om de Bluetooth-interface te activeren, moet het wachtwoord anders zijn dan 000000 in het Bluetooth-menu.

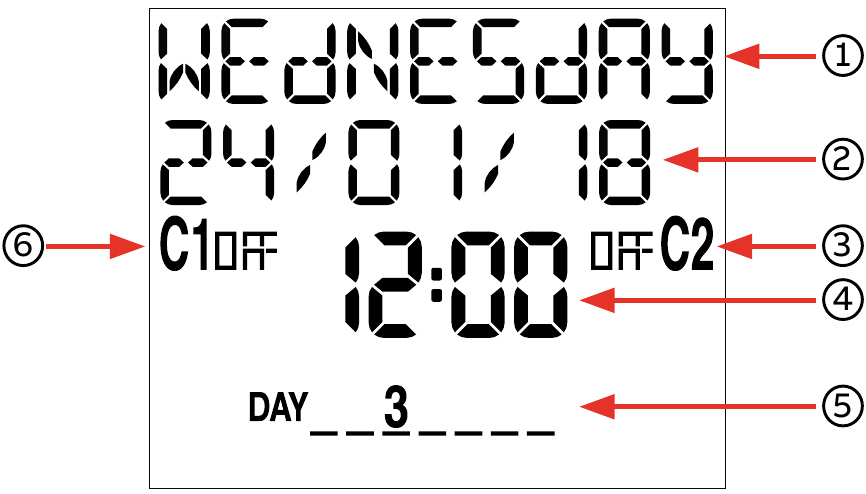

Beginpagina

	Beschrijving
1	Informatieberichten : dag van de week, of productidentificatiecode en serienummer, of batterijstatus.
2	Datum
3	Relais 2 status (AAN/UIT)
4	Uur
5	Dag van de week
6	Relais 1 status (AAN/UIT)

Als de DWA-schakelaar niet van stroom wordt voorzien via het elektriciteitsnet, tonen de informatieberichten de tekst:

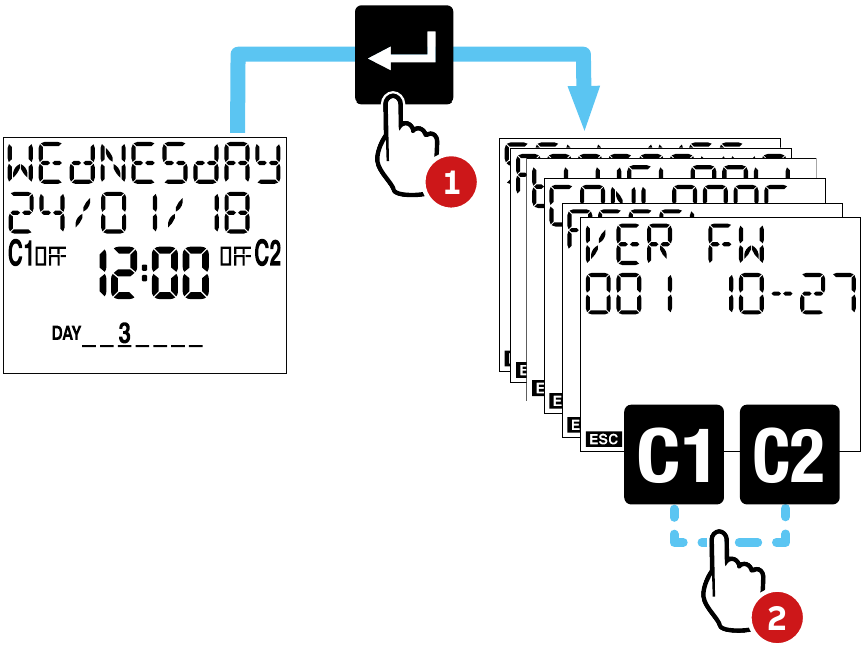

Menubeschrijving

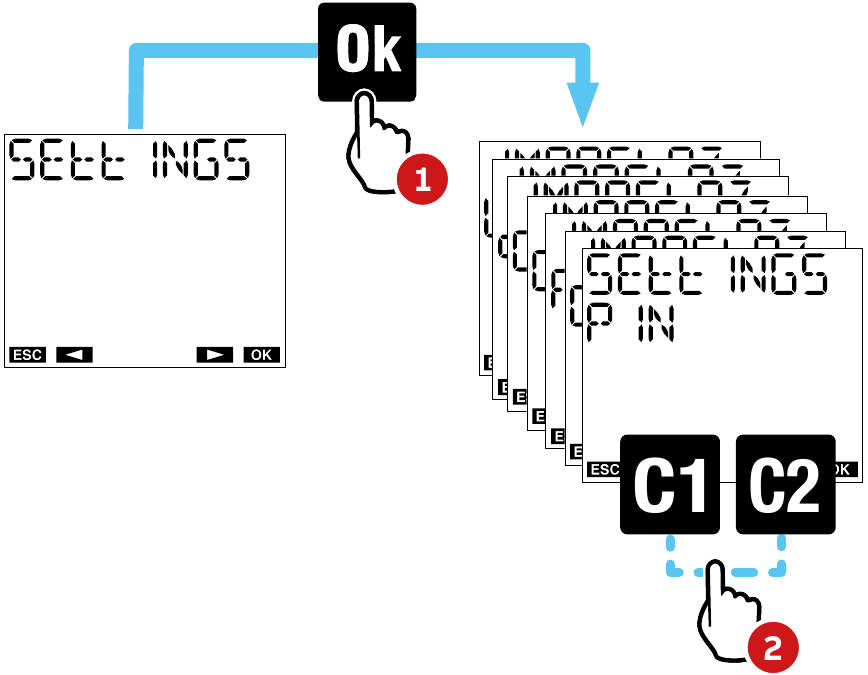

Instellingen

"DBT Timer"-app downloaden

Verbind de smartphone met een tijdschakelaar:

1. Activeer Bluetooth op de digitale tijdschakelaar;
2. Activeer Bluetooth op de smartphone;
3. Om een nieuw apparaat te koppelen, drukt u op het symbool in de rechterbovenhoek van de app;
4. Selecteer het apparaat uit de lijst;
5. Voer het wachtwoord in om het apparaat te koppelen (het standaardwachtwoord moet worden gewijzigd).

Met de app is het mogelijk om:

• Nieuw programma maken
• Instellingen wijzigen
• Parameters bekijken en een naam geven aan het apparaat
• De relaisuitgang(en) handmatig bedienen en de willekeurige en cyclische functie activeren

Prioriteitslijst aan/uit

In het geval dat op hetzelfde kanaal aan/uit-programma's met verschillende perioden (dagelijks of wekelijks) worden voorzien om op dezelfde dag uit te voeren, wordt alleen het programma met de hoogste prioriteit uitgevoerd.

Uit dit voorbeeld is te zien dat de dagelijkse gebeurtenis op maandag niet wordt uitgevoerd omdat op dezelfde dag het begin van het weekprogramma wordt voorzien (zelfs als het dagelijkse programma van maandag begint en eindigt voor het begin van het wekelijkse programma). In plaats daarvan wordt het dagelijkse programma van zondag uitgevoerd omdat dit het enige is dat die dag wordt uitgevoerd.

Vakantieprogramma

Het vakantieprogramma begint en eindigt precies op de aangegeven tijden.

Programmaprioriteit

De prioriteitsprogramma's bepalen hoe DWA omgaat met het geval waarin programma's met verschillende perioden tegelijkertijd worden uitgevoerd (1 geeft een hogere prioriteit aan).

* Datum: selecteer dag, maand, jaar (programma "slechts één keer in de levensduur van het product" uitgevoerd). Als de maand niet is opgegeven, wordt het programma alle dagen xx van alle maanden van het opgegeven jaar uitgevoerd.

Technische gegevens

Stroomverbruik

Output

Opslagbare programma's

Disclaimer

De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd en mag niet worden opgevat als een toezegging van ABB. ABB aanvaardt geen verantwoordelijkheid voor eventuele fouten in dit document.

In geen geval is ABB aansprakelijk voor directe, indirecte, speciale, incidentele of gevolgschade van welke aard dan ook die voortvloeit uit het gebruik van dit document, noch is ABB aansprakelijk voor incidentele of gevolgschade die voortvloeit uit het gebruik van software of hardware die in dit document wordt beschreven.

Werken met hoogspanning is potentieel dodelijk. Personen die worden blootgesteld aan hoogspanning kunnen een hartstilstand, brandwonden of andere ernstige verwondingen oplopen. Om dergelijke verwondingen te voorkomen, dient u de stroomtoevoer te onderbreken voordat u met de installatie begint. Elektrische apparatuur mag alleen worden geïnstalleerd, benaderd, onderhouden en onderhouden door gekwalificeerd elektrisch personeel.

Om veiligheidsredenen wordt aanbevolen om de apparatuur zo te installeren dat het onmogelijk is om de klemmenblokken per ongeluk te bereiken of aan te raken. De beste manier om een veilige installatie te maken, is door de unit in een behuizing te installeren. Verder moet de toegang tot de apparatuur worden beperkt door gebruik te maken van een slot en sleutel, gecontroleerd door gekwalificeerd elektrisch personeel.

Neem contact met ons op
ABB S.p. A.
Electrification Business
Viale dell'Industria, 18
20010 Vittuone (MI) Italy
https://new.abb.com/low-voltage

Installatie alleen door personen met elektrotechnische expertise.
