Nice Moovo MF - Handleiding knipperlicht

Moovo is een commercieel handelsmerk van Nice S.p.a.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Onjuiste installatie of programmering kan ernstig lichamelijk letsel veroorzaken bij degenen die aan het systeem werken of het gebruiken. Neem daarom tijdens de installatie altijd strikt alle lokale veiligheidsnormen en de instructies in deze handleiding in acht.

Als u twijfelt over de installatie, ga dan niet verder en neem contact op met de technische ondersteuning van Moovo voor opheldering.

Neem de volgende waarschuwingen in acht:

• Alle handelingen waarbij de beschermbehuizingen van verschillende automatiseringscomponenten moeten worden geopend, moeten worden uitgevoerd met de besturingseenheid losgekoppeld van de stroomvoorziening.
• Breng nooit andere wijzigingen aan aan onderdelen van het apparaat dan die in deze handleiding worden beschreven. Handelingen van dit type leiden tot storingen. De fabrikant wijst alle aansprakelijkheid af voor schade veroorzaakt door provisorische wijzigingen aan het product.
• Zorg er tijdens de installatie voor dat onderdelen van het product niet in contact kunnen komen met water of andere vloeistoffen.
• Mocht dit toch gebeuren, koppel dan onmiddellijk de stroomtoevoer los en neem contact op met een Moovo-servicecentrum. Gebruik van het product onder deze omstandigheden vormt een gevaar.
• Voordat u elektrische aansluitingen maakt of andere handelingen uitvoert waarbij de beschermbehuizing van het product moet worden geopend, moet de automatiseringsbesturingseenheid worden losgekoppeld van de stroomvoorziening. Als het ontkoppelapparaat zich niet op een zichtbare plaats bevindt, breng dan een bericht aan met de tekst: "WAARSCHUWING! ONDERHOUD BEZIG".
• Het verpakkingsmateriaal van het product moet worden afgevoerd met volledige inachtneming van de geldende lokale wetgeving inzake afvalverwerking.

VEILIGHEIDSWAARSCHUWINGEN EN VOORZORGSMAATREGELEN

• Bewaar deze handleiding op een veilige plaats om toekomstig raad-pleging voor productonderhoud mogelijk te maken.
• Zorg er aan het einde van de levensduur van het product voor dat de materia-len worden gerecycled of gesloopt volgens de geldende normen op de plaats van gebruik.
• Gebruik voor het reinigen van de productoppervlakken een licht vochtige (niet natte) doek. Belangrijk – Gebruik nooit stoffen die alcohol, benzeen, verdunners of andere ontvlambare stoffen bevatten. Het gebruik van deze stoffen kan schade aan de apparaten veroorzaken en brand of elektrische schokken veroorzaken.
• Voordat u gaat schoonmaken, om te voorkomen dat personen de automatische bediening activeren, ontgrendelt u de reductiemotor zoals beschreven in de bijbehorende handleiding.

PRODUCTBESCHRIJVING EN BEOOGD GEBRUIK

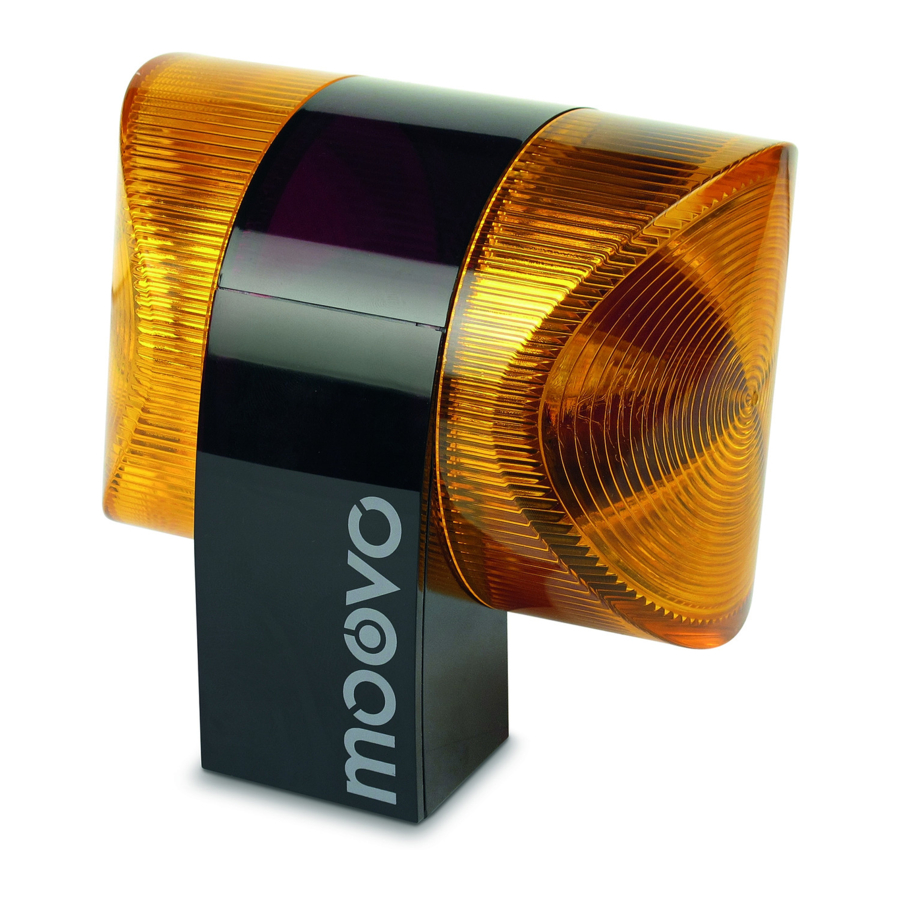

Dit product is een knipperlicht dat is ontworpen voor gebruik in systemen voor de automatisering van deuren, poorten, garagedeuren en dergelijke, die een besturingseenheid implementeren met "Bus"-aansluitsysteem met behulp van het protocol "Bus-Moovo".

Elk ander gebruik dan hierin gespecificeerd is ten strengste verboden! Het is een accessoire van de Moovo-serie, handig om de prestaties van uw automatisering te verbeteren en te voltooien: het signaleert een manoeuvre die aan de gang is en kan ook mogelijke automatiseringsfouten (zelfdiagnose) aangeven door middel van een reeks vooraf ingestelde flitsen (het aantal en de betekenis van het signaal is afhankelijk van de besturingseenheid waarop het licht is aangesloten). Meer informatie vindt u in de paragraaf "Technische specificaties van het product".

VOORBEREIDENDE INSTALLATIEWERKZAAMHEDEN

• Controleer of de verpakking intact is voordat u deze opent en controleer vervolgens het product binnenin.
• Voordat u verdergaat met de installatie, controleert u de staat van het product, de geschiktheid van het geselecteerde model en de omstandigheden van de beoogde installatieomgeving.
•
  Zorg ervoor dat de voedingsspanning op de aansluitingen voor de "Bus"-aansluiting van de automatiseringsbesturingseenheid overeenkomt met de specificaties voor dit apparaat.
• Controleer of de verpakking intact is voordat u deze opent en controleer vervolgens het product binnenin.
• Zorg ervoor dat de geselecteerde locatie voor de productinstallatie een optimale zichtbaarheid van het knipperlicht garandeert, zelfs op afstand.
• Zorg ervoor dat de geselecteerde installatiepositie toekomstige toegang voor onderhoud mogelijk maakt (bijv. lampvervanging).
• Zorg ervoor dat de geselecteerde oppervlakken voor installatie stevig zijn en een stabiele bevestiging garanderen.
• Zorg ervoor dat het apparaat zich op een beschutte plaats bevindt en beschermd is tegen het risico van accidentele impact.

Toepassingslimieten

• Dit product kan uitsluitend worden gebruikt met Moovo-besturingseenheden, uitgerust met een "Bus"-aansluitsysteem.
• Dit product kan alleen worden geïnstalleerd in een van de posities die worden weergegeven in afb. 1.

PRODUCTINSTALLATIE EN AANSLUITING

Om het knipperlicht te installeren en aan te sluiten, gaat u als volgt te werk:

1. Afb. 1:

   Installeer het product UITSLUITEND in de getoonde posities.

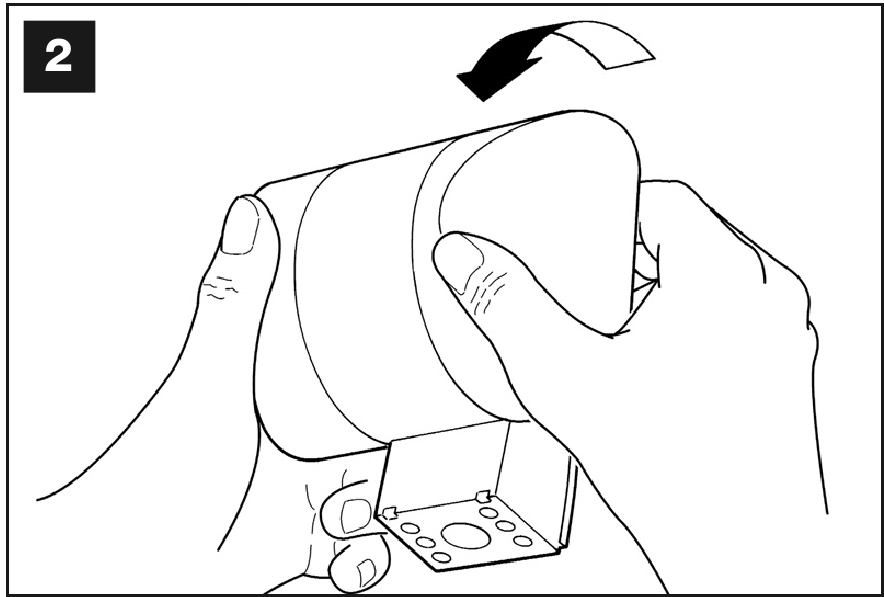

2. Afb. 2: Verwijder een van de twee transparante afdekkingen door deze tegen de klok in te draaien en zet deze opzij.

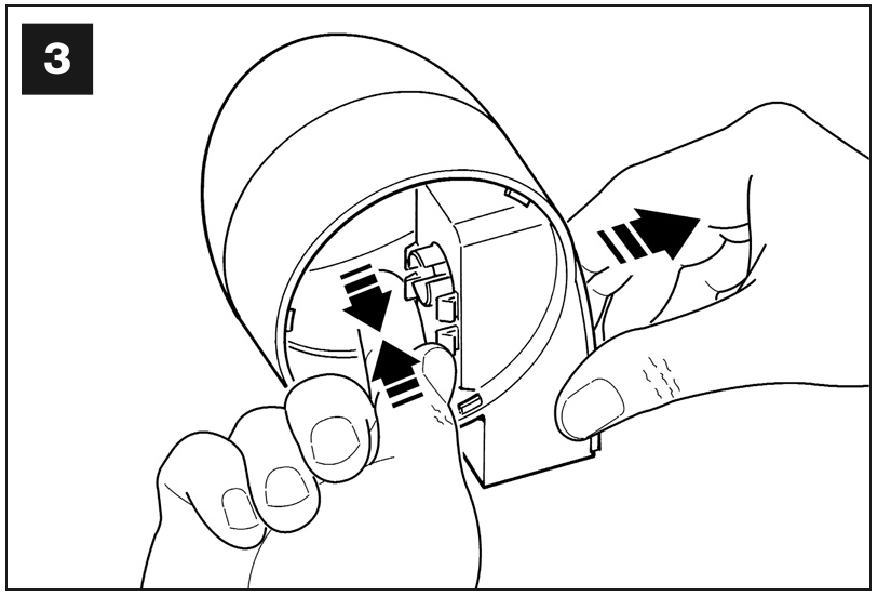

3. Afb. 3: Gebruik twee vingers en druk tegelijkertijd op de twee lipjes aan de onderkant en gebruik de andere hand om de buitenste dop van het knipperlicht te verwijderen.

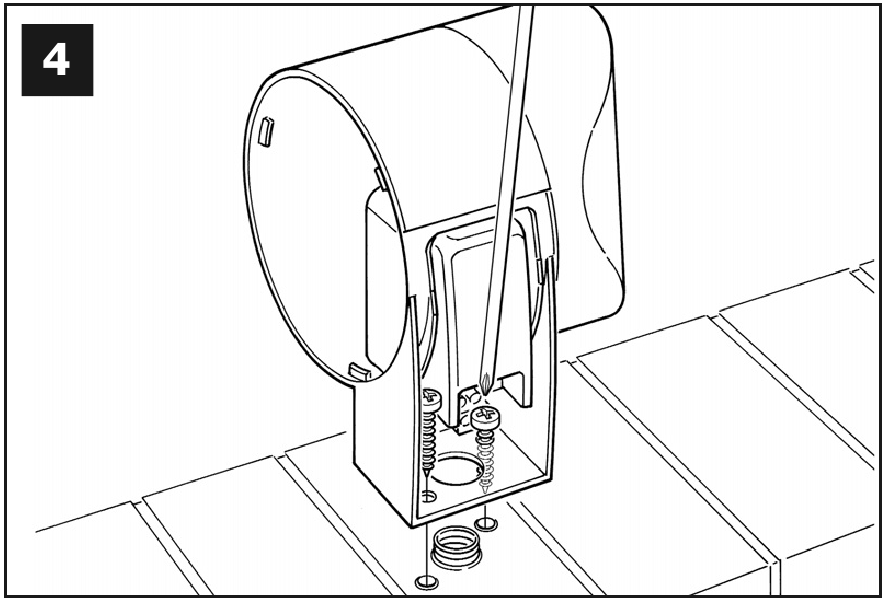

4. Afb. 4: Boor de gemarkeerde secties op de basis van het knipperlicht voor de bevestiging van de schroeven en de geleiding van de kabels.


Opmerking – het knipperlicht kan rechtstreeks worden aangesloten op de aansluitingen van de "Bus" op de automatiseringsbesturingseenheid, met behulp van een kabel type 2 x 1,0 mm² (tot een afstand van 10 m) of kabel type 2 x 1,5 mm² (tot een afstand van 20 m). Dezelfde kabels moeten ook worden gebruikt in het geval van het aansluiten van een ander apparaat tussen het knipperlicht en de besturingseenheid.

Onjuiste aansluitingen kunnen storingen of gevaren veroorzaken; zorg er daarom voor dat de gespecificeerde aansluitingen strikt worden nageleefd.

5. Bevestig het lichaam van het knipperlicht aan de muur met de bijbehorende schroeven en leid de kabels door het voorbereide gat.

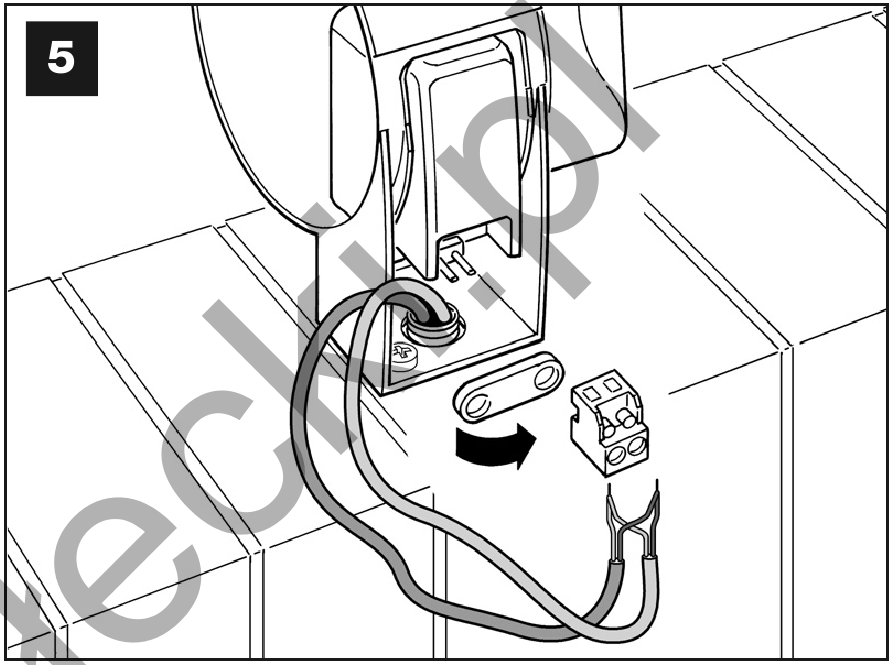

6. Afb. 5:

   1. Sluit de draden van de twee kabels aan en bevestig ze op de klemmenstrook
   2. Vergrendel de kabel met behulp van de bijbehorende kabelklem.

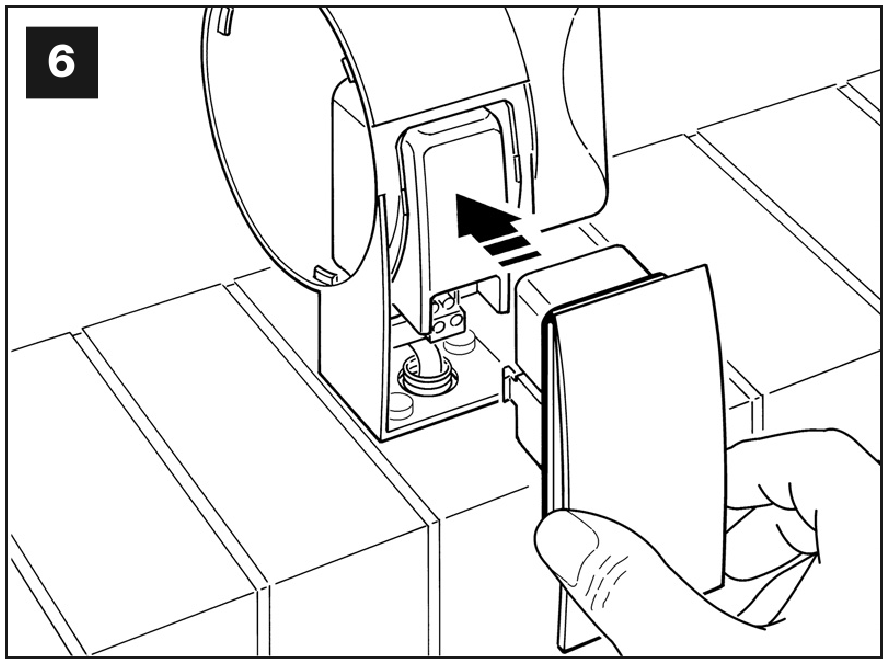

7. Afb. 6: Plaats de dop van de knippereenheid in de zitting totdat de lipjes op hun plaats klikken.

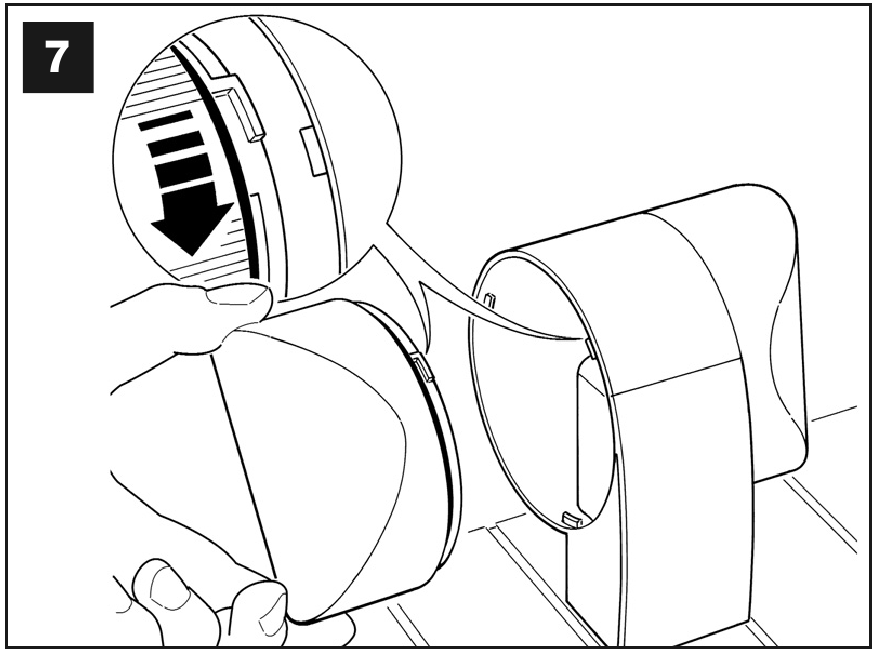

8. Afb. 7: Plaats de transparante afdekking terug in de zitting en draai met de klok mee, waarbij u erop let dat het gekartelde gedeelte in de gekartelde gedeelten op het lichaam van het knipperlicht grijpt.


LAMPVERVANGING

1.
   Koppel de automatiseringsbesturingseenheid los van de stroomvoorziening.
2. Verwijder een van de twee transparante afdekkingen door deze tegen de klok in te draaien.
3. De lamp heeft een bajonetfitting. Om te verwijderen, drukt u deze in de zitting en draait u deze tegelijkertijd tegen de klok in.
4. Vervang de defecte lamp door een identieke versie.

TECHNISCHE SPECIFICATIES VAN HET PRODUCT

• Het product MF wordt geproduceerd door Nice S.p.a. (TV) I. Moovo is een commercieel handelsmerk van Nice S.p.a.
• Type: Knipperlicht voor automatiseringen op deuren, poorten en garagedeuren.
• Toegepaste technologie: Lichtindicator met licht dat wordt geregeld door Moovo-besturingseenheden met "Bus"-systeem voor automatisering.
• Lamp: 12V 21W fitting BA15 (autolamp).
• Stroomvoorziening: Het apparaat moet worden aangesloten op de Bus-aansluiting van Moovo-besturingseenheden voor automatiseringen.
• Omgevingstemperatuur: -20 ÷ 50°C.
• Gebruik in zure, zoute of potentieel explosieve omgevingen: Nee.
• Montage: Verticaal op een vlakke ondergrond; of horizontaal aan de muur gemonteerd.
• Beschermingsgraad: IP 44.
• Afmetingen: 135 x 120h x 110 mm.
• Gewicht: 340 g.

PRODUCTAFVOER

Dit product is een integraal onderdeel van de automatisering en moet daarom samen met deze laatste worden afgevoerd.

Net als bij de installatie, moeten ook aan het einde van de levensduur van het product de demontage- en sloopwerkzaamheden worden uitgevoerd door gekwalificeerd personeel.

Dit product bestaat uit verschillende soorten materialen: sommige kunnen worden gerecycled, andere moeten worden afgevoerd. Zoek informatie over de recycling- en afvalverwerkingssystemen die de lokale voorschriften in uw regio voor deze productcategorie voorzien.

Sommige delen van het product kunnen verontreinigende of gevaarlijke stoffen bevatten die, indien ze in het milieu worden afgevoerd, ernstige schade aan het milieu of de lichamelijke gezondheid kunnen veroorzaken.

Zoals aangegeven door het symbool ernaast, is het ten strengste verboden om dit product bij het huishoudelijk afval te gooien. Scheid het afval in categorieën voor verwijdering, volgens de methoden die de geldende wetgeving in uw regio voorziet, of breng het product terug naar de winkelier bij de aankoop van een nieuwe versie.

De lokale wetgeving kan in geval van misbruik bij de afvoer van dit product ernstige boetes voorzien.

CE-CONFORMITEITSVERKLARING

Deze conformiteitsverklaring bevat de individuele conformiteitsverklaringen voor de gespecificeerde producten; deze is bijgewerkt op de uitgiftedatum van deze handleiding en de tekst hierin is opgesteld voor redactionele doeleinden. Een kopie van de originele verklaring voor elk product kan worden aangevraagd bij Nice S.p.a. (TV) I.

MF wordt geproduceerd door Nice S.p.a. (TV) I; MOOVO is een commercieel handelsmerk van Nice S.p.a.

Ondergetekende, Lauro Buoro, in de rol van Managing Director, verklaart onder zijn eigen verantwoordelijkheid dat het product:

Naam fabrikant: NICE s.p.a.
Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Italië
Type: "MOOVO" serie knipperlicht
Modellen: MF
Accessoires: Geen accessoire

Voldoet aan de eisen van de volgende EG-richtlijnen, zoals gewijzigd door Richtlijn 93/68/EEG van de Europese Raad van 22 juli 1993:

89/336/EEG RICHTLIJN 89/336/EEG VAN DE RAAD van 3 mei 1989 betreffende de onderlinge aanpassing van de wetgevingen der lidstaten inzake elektromagnetische compatibiliteit.

Volgens de volgende normen: EN 61000-6-2:2005, EN 61000-6-3:2001+A11:2004

Het product voldoet ook, binnen de beperkingen van de toepasselijke onderdelen, aan de volgende normen:

EN 60598-2-1:1989, EN 60947-5-1:1997+A1:1999+A12:1999+A2:2000
