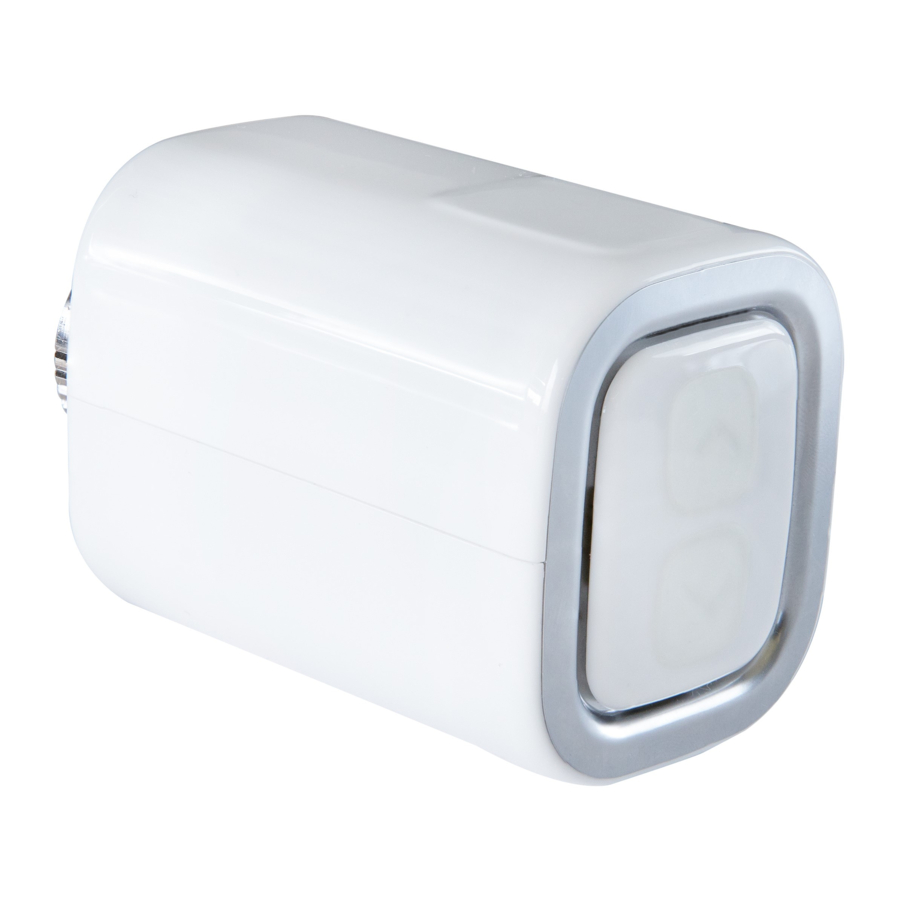

Shelly TRV - Handleiding Radiatorventielregeling

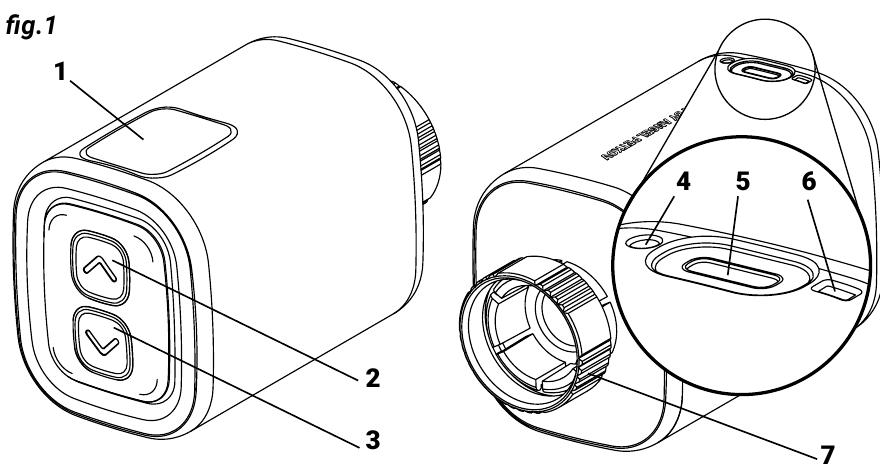

Overzicht

1. Display
2. Omhoog-knop
3. Omlaag-knop
4. Temperatuursensor
5. USB type C-oplaadpoort
6. Resetknop
7. Metalen ring

Lees dit voor gebruik

Dit document bevat belangrijke technische en veiligheidsinformatie over het apparaat en het veilige gebruik en de installatie ervan.

Lees, voordat u met de installatie begint, deze handleiding en alle andere documenten die bij het apparaat zijn meegeleverd zorgvuldig en volledig door. Het niet naleven van de installatieprocedures kan leiden tot een storing, gevaar voor uw gezondheid en leven, een wetsovertreding of weigering van de wettelijke en/of commerciële garantie (indien van toepassing). Allterco Robotics EOOD is niet verantwoordelijk voor enig verlies of schade in geval van onjuiste installatie of onjuiste werking van dit apparaat als gevolg van het niet opvolgen van de gebruikers- en veiligheidsinstructies in deze handleiding.

Inleiding tot Shelly-apparaten

Shelly® is een lijn van innovatieve, door een microprocessor beheerde apparaten, die bediening op afstand van elektrische apparaten mogelijk maken via een mobiele telefoon, tablet, pc of domoticasysteem. Shelly®-apparaten kunnen standalone werken in een lokaal Wi-Fi-netwerk of ze kunnen ook worden bediend via cloud-domoticadiensten. Shelly®-apparaten zijn op afstand toegankelijk, bedienbaar en bewaakbaar vanaf elke plek waar de gebruiker een internetverbinding heeft, zolang de apparaten zijn verbonden met een Wi-Fi-router en het internet. Shelly®-apparaten hebben ingebouwde webservers waarmee de gebruiker ze kan aanpassen, bedienen en bewaken. De cloudfunctie kan worden gebruikt als deze is geactiveerd via de webserver van het apparaat of de instellingen in de mobiele app Shelly Cloud. De gebruiker kan zich registreren bij en toegang krijgen tot Shelly Cloud met behulp van een mobiele Android- of iOS-app, of met een internetbrowser op https://my.shelly.cloud.

Shelly®-apparaten hebben twee Wi-Fi-modi: Access Point (AP) en Client Mode (CM). Om in Client Mode te werken, moet een Wi-Fi-router zich binnen het bereik van het apparaat bevinden. Shelly®-apparaten kunnen rechtstreeks met andere Wi-Fi-apparaten communiceren via het HTTP-protocol. Een API wordt geleverd door Allterco Robotics EOOD. Ga voor meer informatie naar
https://shelly-api-docs.shelly.cloud/#shelly-family-overview

Bedien uw huis met uw stem

Shelly®-apparaten zijn compatibel met Amazon Alexa- en Google Home-ondersteunde functionaliteiten. Raadpleeg onze stapsgewijze handleiding op https://shelly.cloud/support/compatibility.

Shelly® TRV (het apparaat) is een intelligent Wi-Fi-verbonden, zelfregulerend ventiel dat op een radiator van een warmwaterverwarmingssysteem is gemonteerd. Het kan de temperatuur van een kamer regelen door de doorstroming van het warme water door de radiator te veranderen. Shelly® TRV kan de kamertemperatuur handhaven volgens een ingesteld weekschema. Indien nodig kan de temperatuur op elk moment worden gewijzigd door op de knoppen op het apparaat te drukken, of via uw mobiele telefoon, tablet of pc. Shelly® TRV wordt gevoed door een ingebouwde oplaadbare batterij. De batterij kan worden opgeladen via een USB-C-connector. Shelly® TRV is ontworpen om 2 jaar te werken zonder op te laden, maar dit is afhankelijk van de specifieke werkomstandigheden, zoals hoe vaak het nodig is om de warmwaterstroom aan te passen, de Wi-Fi-signaalsterkte en de kwaliteit van het draadloze netwerk. (afb. 1)

Installatie-instructies

Het product is uitsluitend bedoeld voor gebruik binnenshuis.

Bescherm het product tegen vuil en vocht.

Gebruik het product niet in een vochtige omgeving en vermijd opspattend water.

Zorg ervoor dat de radiator is uitgeschakeld en is afgekoeld voordat u met de installatie van het apparaat begint.

Compatibele ventielen

Als u al thermostatische radiatorventielen hebt, die meestal een draaiknop aan de bovenkant hebben met cijfers van 1 tot 5, zijn uw radiatoren waarschijnlijk compatibel met Shelly® TRV. Bekijk de lijst met compatibele radiatorventielen per merk en model op https://shelly.cloud/knowledge-base/devices/shelly-trv/.

Radiatoren met handbediende ventielen zijn niet compatibel met Shelly® TRV. Handbediende ventielen zijn meestal klein en discreet. Ze zijn standaard als u een aparte thermostaat in de kamer of een centrale thermostaat hebt.

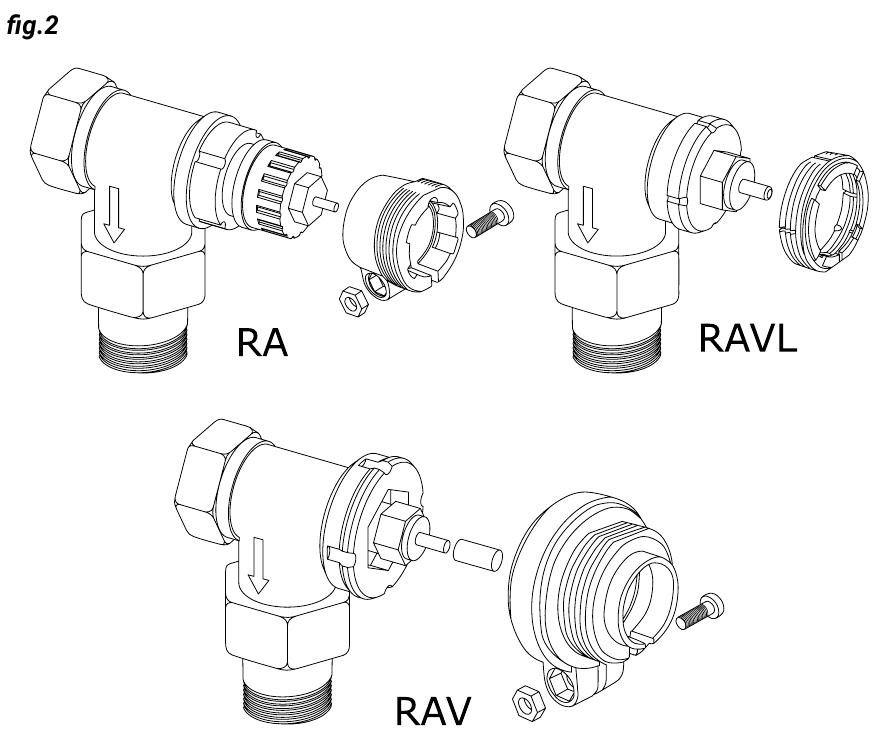

Als uw radiatorventielen niet compatibel zijn, kunt u een van de adapters gebruiken die in de doos zijn meegeleverd. (afb. 2)

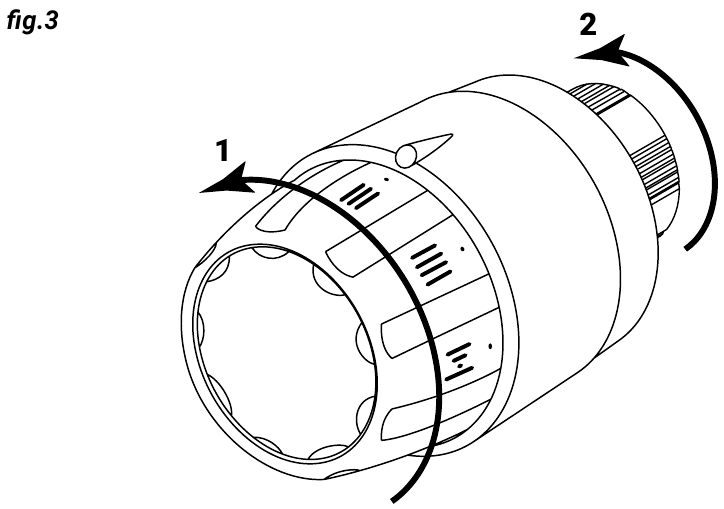

Verwijder het bestaande thermostatische radiatorventiel

(afb. 3)

1. Draai de knop tegen de klok in totdat het ventiel volledig open staat.
2. Draai de metalen ring tegen de klok in los om het ventiel te verwijderen.


Installeer Shelly® TRV

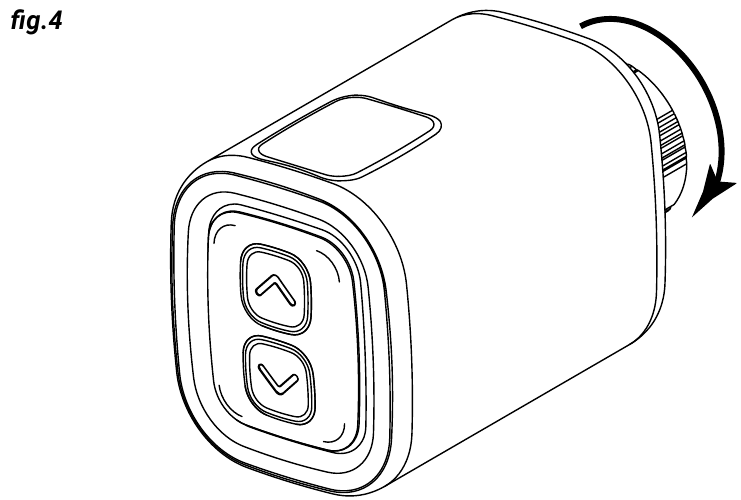

1. Controleer of u een adapter nodig hebt en monteer indien nodig de geschikte adapter voordat u Shelly® TRV installeert. (afb. 4)

2. Bevestig de Shelly® TRV aan het radiatorventiel door de metalen ring met de klok mee te draaien. Draai de ring niet volledig vast.
3. Plaats het scherm van het apparaat in de juiste positie en draai vervolgens de metalen ring volledig vast.

Probeer het apparaat niet te draaien als de metalen ring volledig is vastgedraaid. Dit kan het beschadigen.

Schakel het apparaat in

Druk kort op de Reset (reset) knop van het apparaat. Het scherm licht op met het bericht en de motor binnenin draait in beide richtingen. Dit is het kalibratieproces.

Als het kalibratieproces succesvol is, geeft het scherm weer en is het apparaat klaar om te worden verbonden met uw Wi-Fi-netwerk.

Als de kalibratie niet succesvol is, wordt het bericht weergegeven. De reden is dat de ring niet genoeg is aangedraaid of dat het apparaat niet goed op de radiator is gemonteerd.

Probeer de ring strakker aan te draaien of verwijder het apparaat en monteer het opnieuw zorgvuldig. Houd een van de Up (omhoog) en Down (omlaag) knoppen 3 seconden ingedrukt. Druk vervolgens een paar keer op de Down (omlaag) knop. Het apparaat zal opnieuw proberen te kalibreren.

Als het apparaat niet binnen 3 minuten aan uw Wi-Fi-netwerk is toegevoegd, wordt het uitgeschakeld. Druk kort op de Reset-knop om het opnieuw te starten. Indien nodig kan het apparaat handmatig worden uitgeschakeld door kort op de Reset-knop te drukken terwijl het apparaat in AP-modus is.

Laad het apparaat op

Laad het apparaat volledig op voor het eerste gebruik gedurende ongeveer 7 uur. De batterijstatus wordt weergegeven tijdens het opladen. De lijn, die het batterijniveau aangeeft, knippert terwijl het apparaat wordt opgeladen. Er wordt een punt weergegeven naast de onderste lijn wanneer een oplader is aangesloten. Als het batterijniveau niet wordt weergegeven, drukt u kort op de Reset (reset) knop.

• <50%
• =. 50-75%
• . >90%

Het apparaat warmt op tijdens het opladen, waardoor het de kamertemperatuur niet correct kan meten.

Gebruik alleen oplaadadapters die voldoen aan de USB-C-standaard. Gebruik het apparaat niet als de oplaadadapter of de oplaadkabel beschadigd zijn.

Gebruik het apparaat niet als het beschadigd is.

Probeer het apparaat niet zelf te onderhouden of te repareren.

Apparaatstatus

Om de apparaatstatus te controleren, houdt u de Up (omhoog) en Down (omlaag) knoppen 5 seconden ingedrukt. Gebruik de Up (omhoog) of Down (omlaag) knoppen om door alle parameters te bladeren:

• Modus:

Access point-modus

Station-modus

verbonden met een Wi-Fi-netwerk

• Batterijniveau:

<50% (<10% als het streepje knippert)

= 50-75%

>90%

• Status:

Geen problemen

Kalibratieprobleem

Probleem met temperatuursensor

Eerste installatie

De handigste manier om uw Shelly®-apparaten te gebruiken is via de mobiele Shelly Cloud-applicatie en de Shelly Cloud-service.

Download de mobiele Shelly Cloud-applicatie voor Android of iOS.

Instructies over hoe u uw apparaat met de Shelly Cloud kunt verbinden en via de mobiele Shelly-applicatie kunt bedienen, vindt u in de bijgevoegde App Guide.

Handmatig verbinden met een wifi-netwerk

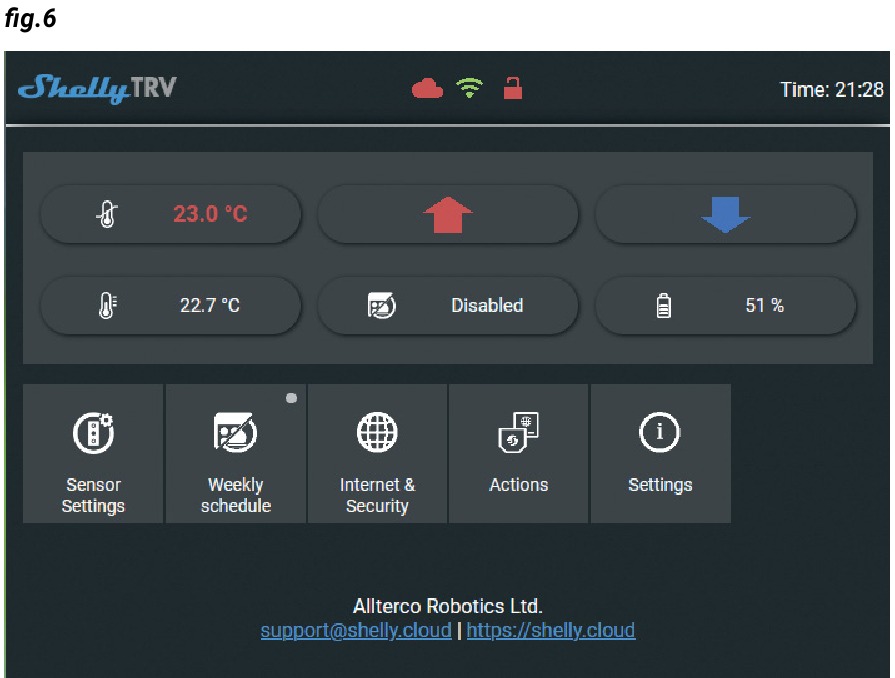

fig.6

U kunt het apparaat ook beheren en bedienen via de ingebouwde webinterface.

• Zorg ervoor dat Shelly® TRV in AP-modus staat. Open de Device WebUI op 192.168.33.1 in het door het apparaat gemaakte wifi-netwerk.
• Klik op de knop Internet & Security en selecteer vervolgens WIFI MODE - CLIENT.
• Vink het selectievakje Connect the Shelly device to an existing WiFi Network (Verbind het Shelly-apparaat met een bestaand wifi-netwerk) aan, voer de naam en het wachtwoord van het wifi-netwerk in en druk op de knop SAVE (OPSLAAN).
• Zoek het IP-adres van uw apparaat in het wifi-netwerk. U kunt een eenvoudige tool gebruiken om Shelly-apparaten in het lokale netwerk te vinden: https://shelly.cloud/documents/device_finders/ShellyFinderWindows.zip (Windows) en https:// shelly.cloud/documents/device_finders/ShellyFinderOSX.zip (Mac OSX).

Als u de Client-modus inschakelt, wordt de Access Point-modus uitgeschakeld. Als u de Access Point-modus opnieuw nodig hebt, houdt u de Reset-knop 5 seconden ingedrukt.

Hoe de kamertemperatuur te regelen

De kamertemperatuur instellen met behulp van de knoppen

• Druk kort op een van de knoppen om de door het apparaat gemeten kamertemperatuur te zien. Het display toont de gemeten kamertemperatuur gedurende 3 seconden.
• Houd een van de knoppen 3 seconden ingedrukt om de huidige temperatuur weer te geven met een punt op het laatste cijfer. Druk op de knop Up (Omhoog) of Down (Omlaag) om een nieuwe doeltemperatuur in te stellen in het bereik van 5°C tot 30°C.bericht op het display betekent dat de klep volledig gesloten is en betekent dat de klep volledig open is.

De kamertemperatuur instellen met behulp van de Shelly Cloud APP

De kamertemperatuur kan ook worden bewaakt en geregeld via de Shelly Cloud APP. Raadpleeg de App Guide voor meer informatie.

De kamertemperatuur instellen met behulp van de Device WebUI

• Open het apparaat via het IP-adres in uw wifi-netwerk.
• Gebruik de rode en de blauwe pijlen om een nieuwe doeltemperatuur in te stellen.
• Wanneer het apparaat de nieuwe doeltemperatuur ontvangt, knippert er kort een punt op het display.

Als een wekelijks schema is geactiveerd, wordt de handmatig ingestelde doeltemperatuur overschreven door de volgende geplande temperatuur.

Planning

Shelly® TRV ondersteunt maximaal 5 vooraf ingestelde profielen om de temperatuur in de kamer volgens een wekelijks schema te regelen. Aan elk profiel kunnen maximaal 20 temperatuurveranderingen worden toegevoegd.

Schema instellen met behulp van de Shelly Cloud APP

De planning kan ook worden geactiveerd en ingesteld via de Shelly Cloud APP. Raadpleeg de App Guide voor meer informatie.

Schema instellen met behulp van de Device WebUI

• Open het apparaat via het IP-adres in uw wifi-netwerk.
• Klik op de knop Weekly schedule (Weekschema).
• Selecteer een profiel in de vervolgkeuzelijst. Selecteer het profiel Disable (Uitschakelen) om de planning uit te schakelen.
• Klik op EDIT CURRENT SCHEDULE (HUIDIG SCHEMA BEWERKEN) om temperatuurveranderingen toe te voegen, te verwijderen of te bewerken.
• Wijzig desgewenst de profielnaam door een nieuwe naam te typen en op de knop RENAME (HERNOEMEN) te drukken.
• Klik op de knop SET A NEW TIME (EEN NIEUWE TIJD INSTELLEN) om een temperatuurveranderingstijd toe te voegen.
• Selecteer een gewenste temperatuur, vink de weekdagen aan waarop deze van toepassing is en klik op de knop SAVE (OPSLAAN).
• Bewerk een geplande temperatuurverandering door op de gele potloodknop te klikken, of verwijder deze door op de rode prullenbakknop te klikken.

Een externe temperatuursensor gebruiken

Elke op een radiator gemonteerde thermostaat heeft een kleine afwijking van de werkelijke kamertemperatuur, omdat de temperatuurmeting te dicht bij de radiator wordt uitgevoerd. Shelly® TRV lost het probleem op door communicatie met een externe temperatuursensor (d.w.z. Shelly H&T) of een compatibele sensor te ondersteunen, die zich overal in de kamer bevindt.

Een externe sensor inschakelen met behulp van de Shelly Cloud APP

Het gebruik van een externe temperatuursensor kan ook worden ingeschakeld via de Shelly Cloud APP. Raadpleeg de App Guide voor meer informatie.

Een externe sensor inschakelen met behulp van de Device WebUI

• Open het apparaat via het IP-adres in uw wifi-netwerk.
• Klik op de knop Sensor Settings (Sensorinstellingen).
• Klik op TEMPERATURE OFFSET (TEMPERATUURVERSCHIL)
• Vink het selectievakje Enable external temperature corrections endpoint (Extern eindpunt voor temperatuurcorrecties inschakelen) aan.
• Stel desgewenst een handmatig temperatuurverschil in en druk op de knop OK.

Laat kinderen niet met het apparaat spelen. Houd de apparaten (mobiele telefoons, tablets, pc's) waarmee het apparaat op afstand kan worden bediend uit de buurt van kinderen.

Specificatie

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

• Model: Shelly TRV-01
• Afmetingen (HxBxL): 62x53x94 mm
• Montage: M30/15
• Voeding: 3,6V 6500mAh NCR18650BD Panasonic oplaadbare batterij
• Levensduur batterij: tot 2 jaar (afhankelijk van de werkomstandigheden)
• Oplader vereisten: USB type C (≥1A)
• Elektriciteitsverbruik: < 500 μA
• Werktemperatuur: -10°C tot 40°C
• Temperatuurregelbereik: 5°C tot 30°C
• Radio signaal vermogen: 1mW
• Radioprotocol: Wi-Fi 802.11 b/g/n
• Frequency: 2412 - 2472 МHz (Max. 2495 MHz)
• RF-uitgangsvermogen: <20 dBm
• Operationeel bereik: tot 30 m (afhankelijk van de constructie en materialen van het gebouw)
• MQTT: YES
• CoAP: YES
• REST API: YES
• URL-acties: YES
• Scheduling: 5 profiles
• CPU: SiLabs
• Flash: 6MB

Conformiteitsverklaring

Hierbij verklaart Allterco Robotics EOOD dat het type radioapparatuur Shelly TRV in overeenstemming is met Richtlijn 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op https://shelly.cloud/knowledge-base/devices/shelly-trv/

Fabrikant: Allterco Robotics EOOD

Adres: Bulgarije, Sofia, 1407, 103 Cherni vrah Blvd.

Tel.: +359 2 988 7435

E-mail: support@shelly.cloud

Web: http://www.shelly.cloud

Wijzigingen in de contactgegevens worden door de fabrikant gepubliceerd op de officiële website van het apparaat: https://www.shelly.cloud.

Alle rechten op het handelsmerk Shelly® en andere intellectuele rechten die aan dit apparaat zijn verbonden, behoren toe aan Allterco Robotics EOOD.
