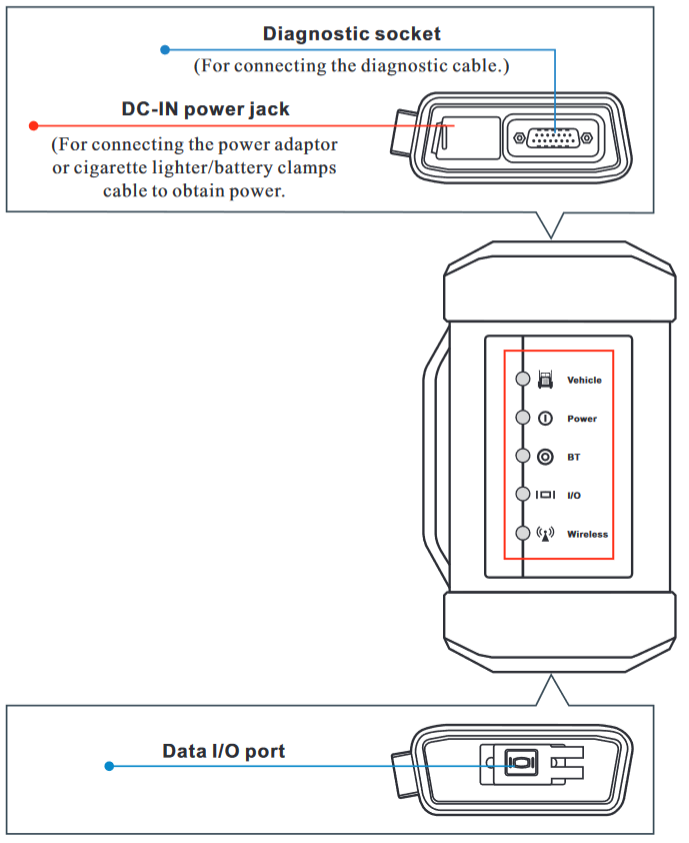

Overzicht

De VCI-module werkt als een interfaceapparaat voor voertuigcommunicatie, dat wordt gebruikt om de voertuiggegevens te lezen en deze vervolgens naar de handset te verzenden via BT/WLAN-communicatie of een datakabelverbinding. Met de LED's kunt u eenvoudig de werkstatus van de module identificeren.

Diagnostische aansluiting - Voor het aansluiten van de diagnostische kabel.

DC-IN-voedingsaansluiting - Voor het aansluiten van de voedingsadapter of sigarettenaansteker/batterijklemmenkabel om stroom te verkrijgen.

Het is als volgt gedefinieerd:

1. Voertuig: Terwijl de module met het voertuig communiceert, licht de LED op en knippert.
2. Stroom: Deze licht continu rood op wanneer de module wordt ingeschakeld.
3. BT: Blauw geeft aan dat de module in de BT-communicatiemodus werkt.
4. I/O: Deze licht op wanneer deze via een datakabel op de handset is aangesloten.
5. Draadloos: Deze licht op wanneer de module als WLAN-hotspot of netwerkadapter werkt

Accessoire checklist

De volgende accessoires zijn slechts ter referentie. Raadpleeg voor gedetailleerde accessoire-items het lokale agentschap of controleer de pakketlijst die bij X-431 V+ wordt geleverd.

X-431 V+ Handset
De centrale processor en monitor voor het analyseren van voertuiggegevens en het weergeven van testresultaten.

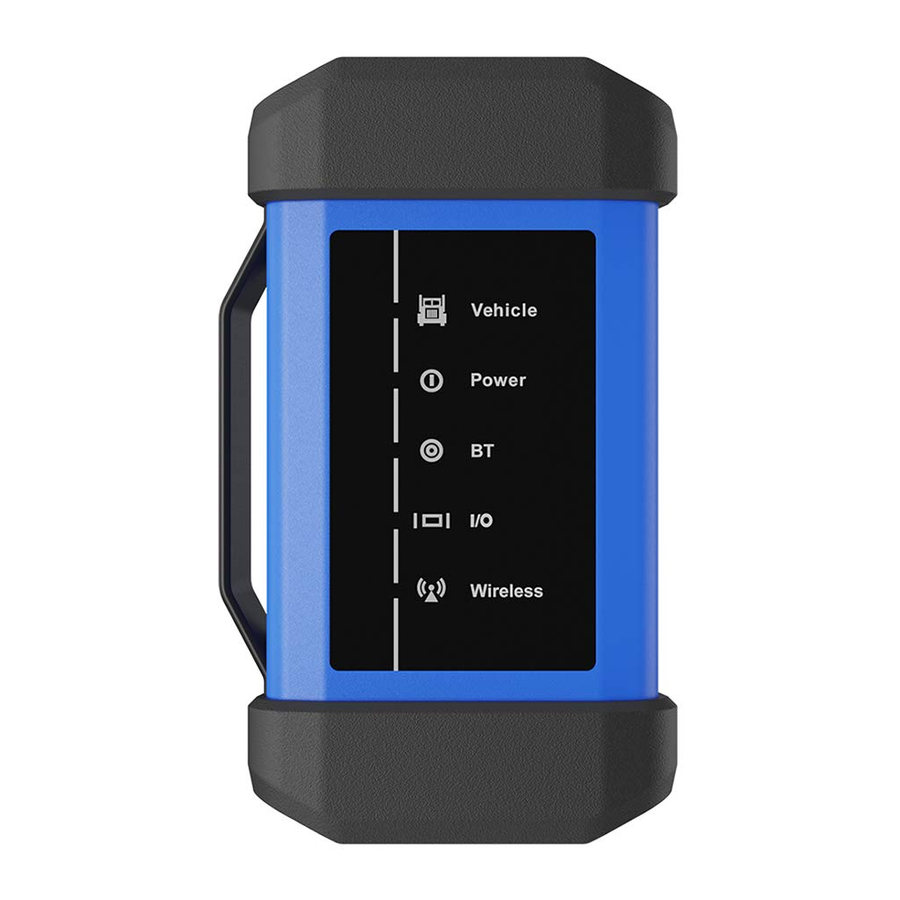

VCI Module
Een apparaat voor toegang tot live voertuiggegevens.

Diagnostische kabel
Om de VCI-module aan te sluiten op de DLC van het voertuig.

Stroomadapter (voor VCI-module)
Om de VCI-module van stroom te voorzien via een aansluiting op een stopcontact.

Wachtwoord envelop
(Een stuk papier met het product S/N en het registratiewachtwoord, dat nodig is voor uw registratie.)

Niet-16-pins adapterkabels
Optioneel. Voor een andere diagnostische aansluiting van het voertuig kan het nodig zijn om een van de adapterkabels te gebruiken die in de kit zijn opgenomen. Raadpleeg de verpakkingsdoos voor gedetailleerde niet-16-pins adapterkabels.

Stroomadapter (voor X-431 V+)
Om de handset op te laden via een aansluiting op een stopcontact.

Datakabel
Om de VCI-module en de diagnostische tool aan te sluiten om een voertuigdiagnose uit te voeren.

Sigarettenaanstekerkabel
Optioneel. Om de VCI-module van stroom te voorzien via een aansluiting op een sigarettenaansteker.

Batterijklemmen kabel
Optioneel. Om de VCI-module van stroom te voorzien via een aansluiting op de voertuigaccu.

Opladen, inschakelen, Wi-Fi-verbinding, registreren & software bijwerken

Opladen & inschakelen

1. Sluit het ene uiteinde van de voedingsadapter aan op de oplaadpoort van de handset en sluit vervolgens het andere uiteinde aan op het stopcontact.
   Opmerking: wij aanvaarden geen verantwoordelijkheid voor schade of verlies als gevolg van het gebruik van andere soortgelijke adapters anders dan de gespecificeerde.
2. Zodra het opladen is voltooid, start u de handset door op de knop [POWER] (AAN/UIT) te drukken en wordt automatisch het startscherm geopend.

Netwerk instellen

1. Selecteer in het startscherm "Instellingen" -> "Wi-Fi".
2. Selecteer de WLAN-schakelaar op AAN, de handset begint te zoeken naar beschikbare draadloze netwerken.
3. Selecteer een draadloos netwerk. Als het gekozen netwerk open is, maakt de handset automatisch verbinding. Als het geselecteerde netwerk is gecodeerd, moet er een netwerkwachtwoord worden ingevoerd.

Registreren & bijwerken

1. App starten: tik op het applicatiepictogram op het startscherm en tik vervolgens op "Login" (Aanmelden) in de rechterbovenhoek van het scherm.
   1. Als u een nieuwe gebruiker bent, raadpleeg dan stap 2-5.
   2. Als u een app-account hebt, tikt u op "Login" (Aanmelden) om rechtstreeks in te loggen op het systeem.
   3. Als u het wachtwoord bent vergeten, tikt u op "Retrieve password" (Wachtwoord ophalen) en volgt u de aanwijzingen op het scherm om het op te halen.

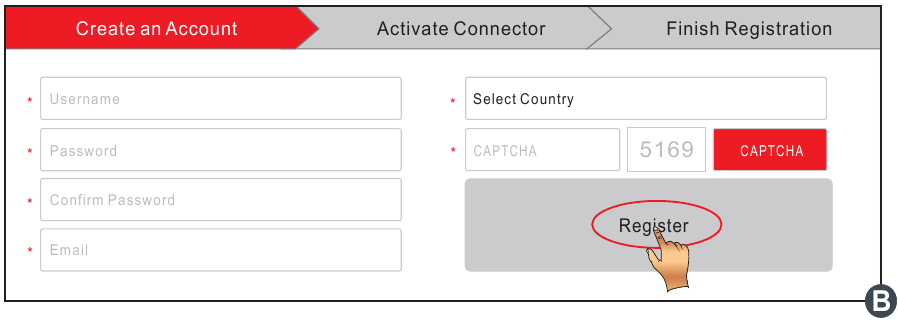

2. Een app-account maken: Tik op "New Registration" (Nieuwe registratie) in Afbeelding A, voer de informatie in (items met * moeten worden ingevuld) en tik vervolgens op "Register" (Registreren). Raadpleeg Afbeelding B.

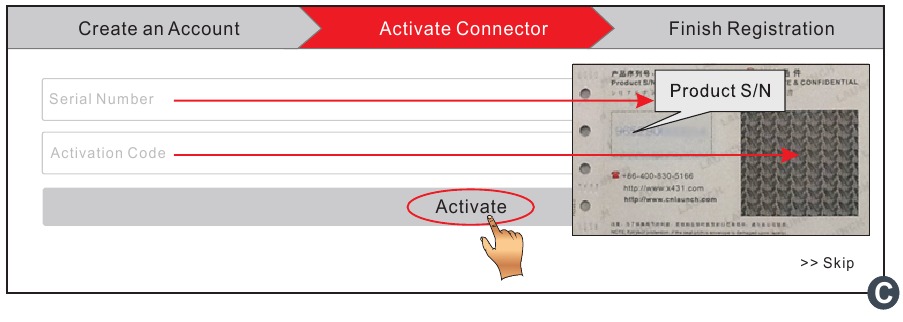

3. VCI-module activeren: Voer het product S/N en de activeringscode in (kan worden verkregen van de wachtwoord envelop) en tik vervolgens op "Activate" (Activeren). Raadpleeg Afbeelding C.

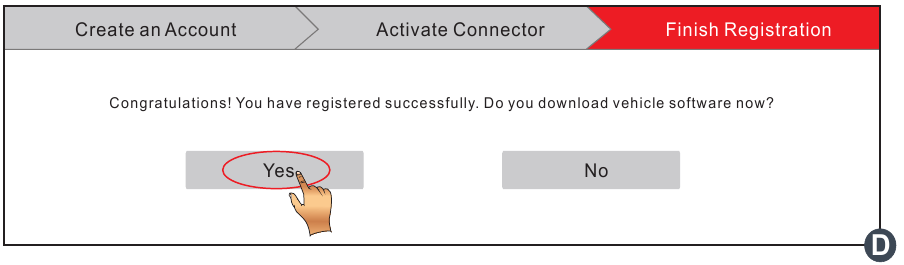

4. Registratie voltooien: Tik op "Yes" (Ja) om het downloadscherm voor voertuigsoftware te openen. Raadpleeg Afbeelding D. Om het later te downloaden, tikt u op "No" (Nee).

5. Diagnostische software bijwerken: Tik op "Update" (Bijwerken) op de updatepagina om het downloaden te starten. Zodra het downloaden is voltooid, worden de softwarepakketten automatisch geïnstalleerd.

Opmerking: bij het bijwerken van de diagnostische software of het controleren op updates is het belangrijk om ervoor te zorgen dat de handset een sterke Wi-Fi-verbinding heeft.

Voertuigverbinding

1. Zoek de DLC van het voertuig
   De DLC (Data Link Connector) is doorgaans een connector waar diagnostische codelezers een interface vormen met de boordcomputer van het voertuig.
   Voor bedrijfsvoertuigen bevindt deze zich over het algemeen in de bestuurderscabine.
2. Voertuigverbinding
   1. OBD II-voertuigverbinding: Als de handset voertuigen test die zijn uitgerust met een OBD II-diagnoseaansluiting, gebruik dan de diagnostische kabel rechtstreeks.
   2. Niet-OBD II-voertuigverbinding: Voor voertuigen met een niet-OBD II-diagnoseaansluiting is een niet-16-pins adapterkabel vereist. In dit geval is de methode die wordt gebruikt om de VCI-module op de DLC van een voertuig aan te sluiten, afhankelijk van de configuratie van het voertuig als volgt:

Voorbereiding

Voer voordat u een diagnose stelt het volgende uit:

1. Schakel het contact in.
2. Het spanningsbereik van de voertuigaccu moet 11V~14V of 18V~30V zijn.
3. De gasklep moet in een gesloten positie staan.

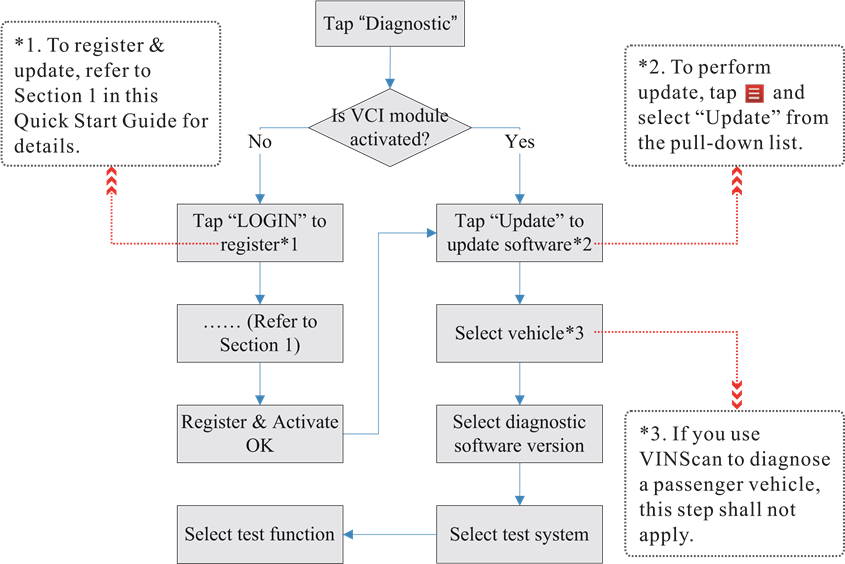

Start de diagnose

Volg voor nieuwe gebruikers de onderstaande volgorde om vertrouwd te raken met de handset en deze te gaan gebruiken.

Opmerkingen:

1. Deze snelstartgids is van toepassing op de commerciële voertuigversie van X-431 V+.
2. Alle afbeeldingen en illustraties hierin zijn uitsluitend bedoeld ter referentie. Vanwege voortdurende verbeteringen kan het daadwerkelijke product enigszins afwijken van het product dat hierin wordt beschreven en deze snelstartgids kan zonder voorafgaande kennisgeving worden gewijzigd. Raadpleeg de gebruikershandleiding voor meer gedetailleerde bewerkingen.

Verklaring: LAUNCH bezit de volledige intellectuele eigendomsrechten voor de software die door dit product wordt gebruikt. Voor alle reverse engineering- of kraakacties tegen de software zal LAUNCH het gebruik van dit product blokkeren en zich het recht voorbehouden om hun wettelijke aansprakelijkheid na te streven.

Belangrijke veiligheidsmaatregelen

Lees alle informatie in dit gedeelte voordat u het product gebruikt om persoonlijk letsel, schade aan eigendommen of accidentele schade aan het product te voorkomen.

Voer autotests altijd uit in een veilige omgeving.

• ŸDraag een ANSI-goedgekeurd oogschild bij het testen of repareren van voertuigen.
• ŸHet voertuig moet worden getest in een goed geventileerde werkruimte, aangezien motoren verschillende giftige verbindingen produceren (koolwaterstof, koolmonoxide, stikstofoxiden, enz.)
• ŸSluit de X-431 V+ niet aan of los terwijl het contact is ingeschakeld of de motor draait.
• ŸPlaats blokken voor de aandrijfwielen en laat het voertuig nooit onbeheerd achter tijdens het testen.
• ŸHoud de X-431 V+ droog, schoon, vrij van olie, water of vet. Gebruik een mild reinigingsmiddel op een schone doek om de buitenkant van de apparatuur indien nodig schoon te maken.
• ŸBestuur het voertuig niet en bedien de X-431 V+ niet tegelijkertijd. Elke afleiding kan een ongeval veroorzaken.
• ŸHoud kleding, haar, handen, gereedschap, testapparatuur, enz. uit de buurt van alle bewegende of hete motoronderdelen.
• ŸVoordat u de motor start, zet u de versnellingspook in de neutrale stand (voor handgeschakelde transmissie) of in de parkeerstand (voor automatische transmissie) om letsel te voorkomen.
• ŸOm schade aan de X-431 V+ te voorkomen of valse gegevens te genereren, moet u ervoor zorgen dat de voertuigaccu volledig is opgeladen en dat de verbinding met de voertuig-DLC (Data Link Connector) duidelijk en veilig is.
• ŸAutomobielbatterijen bevatten zwavelzuur dat schadelijk is voor de huid. Vermijd bij gebruik direct contact met de autobatterijen. Houd de ontstekingsbronnen te allen tijde uit de buurt van de batterij.

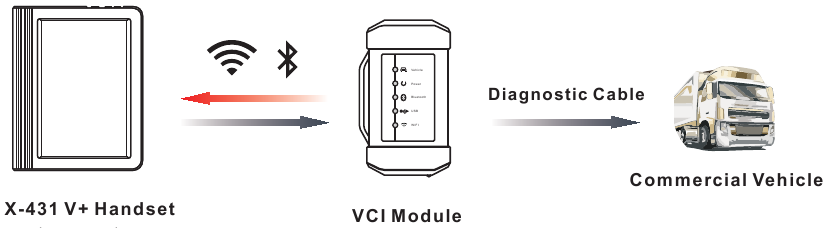

Hoe werkt het X-431 V+-systeem?

X-431 V+ Handset
(fungereert als de centrale processor en monitor voor het systeem.)

VCI Module
(Voor toegang tot voertuiggegevens.)

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
