Wunda Smart Switch installatiehandleiding

Inbegrepen in de doos

• Smart Switch
• Voedingseenheid
• Dradenkabel 2,5 m

Benodigde gereedschappen

• Apparaat met de en met internettoegang WundaSmart app
• Platte schroevendraaier
• Kruiskopschroevendraaier
• 2 x M2-schroeven

Fabrikant

Wunda Group PLC
Unit 10
Kingsway Buildings, Kingsway
Bridgend Industrial Estate,
Bridgend,
Glamorgan,
CF31 3YH

Als u om welke reden dan ook uw Wunda Smart-producten moet retourneren, stuurt u het product gewoon in de originele doos naar ons terug op bovenstaand adres. Op elke retourzending is ons restitutiebeleid van toepassing, dus vergeet niet de algemene voorwaarden te controleren. Door Wunda Smart en andere Wunda Smart-producten te gebruiken, gaat u akkoord met onze algemene voorwaarden, die u kunt vinden op onze website www.wundasmart.com

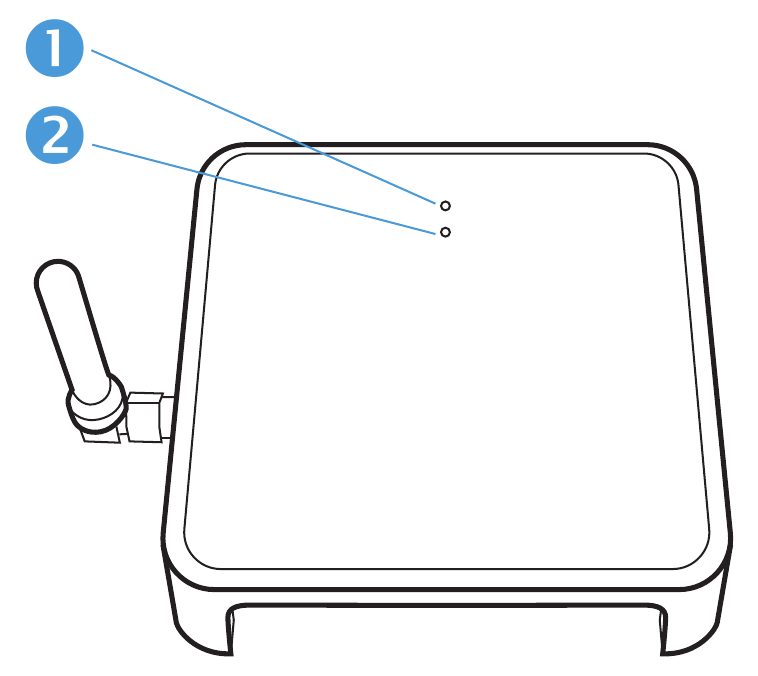

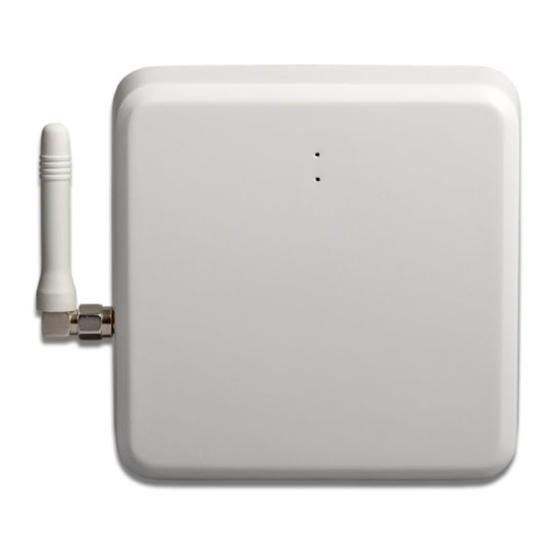

Het uiterlijk van het apparaat

De eerste LED geeft de koppeling met de HUB aan en licht op in twee kleuren:

• Groen licht om aan te geven dat de schakelaar is gekoppeld aan SmartHub,
• Rood om aan te geven dat de schakelaar niet is verbonden met de SmartHub.

De tweede LED geeft de relaisstatus aan:

Knippert tijdens normaal bedrijf elke 10 seconden:

• Groen, als het relais aan staat (gesloten contacten: COM-NO, open contacten: COM-NC)
• Rood, als het relais uit staat (gesloten contacten: COM-NC, open contacten: COM-NO)

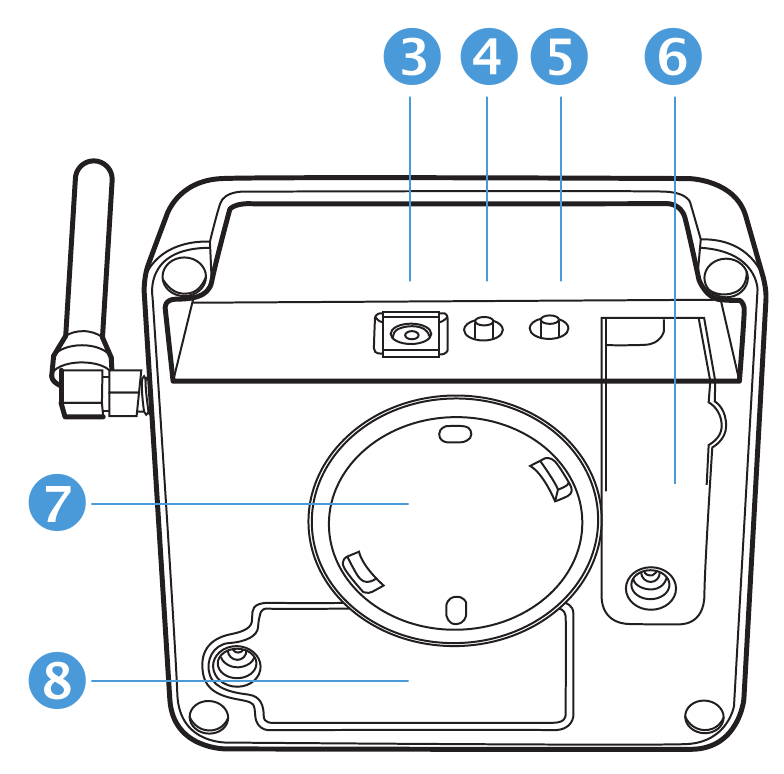

Bevinden zich aan de onderkant van de Smart Switch:

voedingsconnector,

knop 1,

knop 2,

aansluitblokcompartiment,

muurbeugel,

batterijcompartiment.

Smart Switch locatie

Smart Switch moet zich uit de buurt van metalen obstakels, transformatoren, motoren, fluorescentielampen, magnetrons, koelkasten en andere industriële apparatuur bevinden.

TEST-modus van het relais

U kunt op elk moment (zelfs als het relais niet is gekoppeld aan het bedieningspaneel) de knop ingedrukt houden, de LED licht continu op in de volgende kleur:

• Groen, als het relais aan staat (gesloten contacten: COM-NO, open contacten: COM-NC)
• Rood, als het relais uit staat (gesloten contacten: COM-NC, open contacten: COM-NO)
• De volgende keer drukken op knop 2 verandert de status van het relais en de kleur van de diode

Na 60 seconden vanaf de laatste keer dat op de knop is gedrukt, keert het apparaat automatisch terug naar de werkmodus.

U kunt de TEST verlaten modus op elk moment door op de knop te drukken.

Warmwaterboiler

Hoogspanningskabels. Schakel de stroom uit voordat u met de installatie begint.

Schakel de stroom uit voor uw installatie.

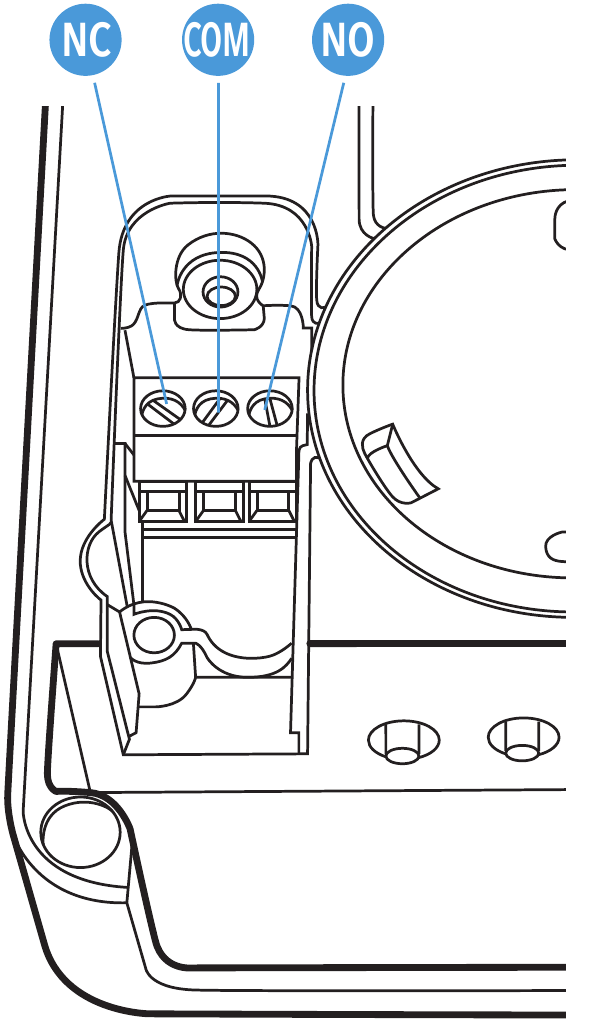

Sluit de dradenkabel aan op het Smart Switch-aansluitblok ‘ zoals weergegeven in de onderstaande tekening:

Sluit de draden aan op de bijbehorende aansluitingen:

1. zwarte draad aansluiten op NO
   • normaal open
2. bruine draad aansluiten op COM
   • gemeenschappelijk
3. grijze draad aansluiten op NC
   • normaal gesloten (optioneel)

Sluit het terminalcompartiment met deksel en schakel de stroom in uw installatie in.

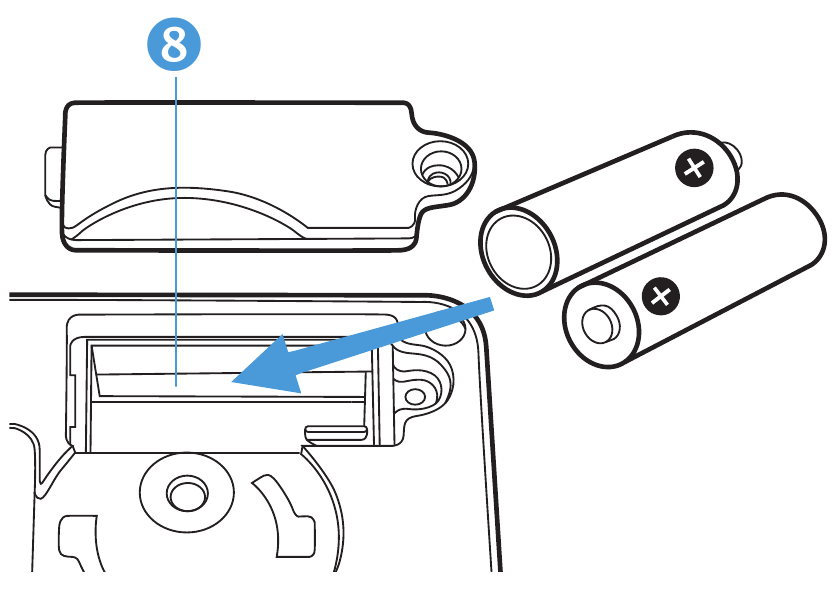

Sluit de Smart Switch aan op de voeding of plaats twee AAA 1.5V-batterijen in het compartiment

Het apparaat registreren

Open de WundaSmart application en log in op uw Smart Hub, selecteer de Devices (Apparaten) in het hoofdmenu en kies Add new device (Nieuw apparaat toevoegen). Selecteer Smart Switch for gas boiler (Smart Switch voor gasboiler) of Smart Switch for hot water tank (Smart Switch voor warmwaterboiler).

• U heeft 30 seconden Smart Switch. Druk op de knop to pair the (om te koppelen) zich op de Smart Switch onderkant bevindt en wacht tot de LED continu groen begint te branden. (ongeveer 8 seconden)

De geïnstalleerde Smart Switch verschijnt in de apparatenlijst.

Bevestiging aan de muur (optioneel)

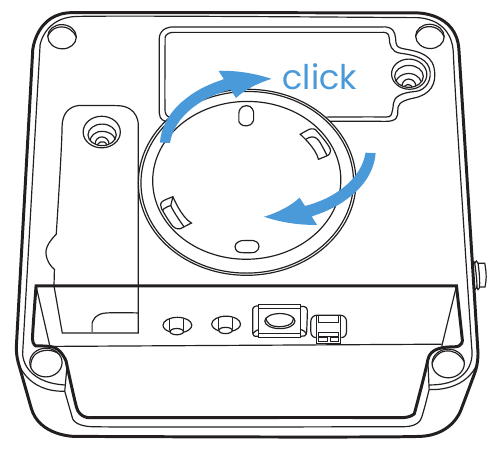

• Koppel de beugel los van het apparaat, ’

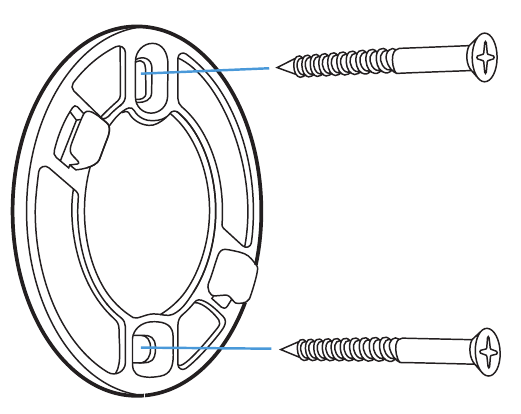

• Bevestig de beugel met twee schroeven aan de muur,

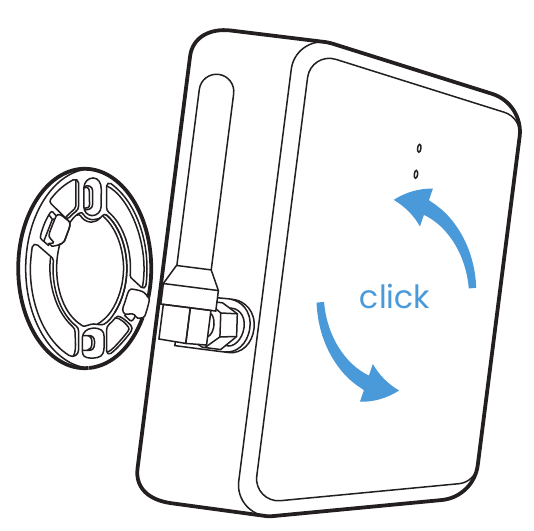

• Sluit de Smart Switch opnieuw aan op de gemonteerde muurbeugel.


Technische gegevens
