Wunda Smart Connection Box Installatiehandleiding

Algemene informatie

De Smart Connection Box regelt elektronische actuatoren, de circulatiepomp en de warmtebron of zoneklep. De Smart Connection Box is een onderdeel van het warmtebeheersysteem voor uw huis.
Eén Smart Hub ondersteunt tot 4 Smart Connection Boxes.

De Smart Connection Box heeft een aantal functies:

• Aansturen van elektronische actuatoren
• Ondersteunt tot 12 verwarmingszones;
• Regelt het circulatiepompverdeelstuk;
• Is uitgerust met een potentiaalvrij contact (relais) voor het aansturen van een externe warmtebron/zoneklep.

Fabrikant

Wunda Group PLC
Unit 10
Kingsway Buildings, Kingsway
Bridgend Industrial Estate,
Bridgend,
Glamorgan,
CF31 3YH

Als u om welke reden dan ook uw Wunda Smart-producten moet retourneren, stuurt u het product eenvoudigweg in de originele doos naar ons terug op bovenstaand adres. Op elke retourzending is ons restitutiebeleid van toepassing, dus vergeet niet de algemene voorwaarden te controleren. Door Wunda Smart en andere Wunda Smart-producten te gebruiken, gaat u akkoord met onze algemene voorwaarden, die u kunt vinden op onze website www.wundasmart.com

Opmerking: grote metalen voorwerpen in de buurt van of tussen de Smart Hub en de Smart Connection Box kunnen een negatief effect hebben op de kwaliteit van de radiotransmissie tussen de apparaten. De externe antenne moet verticaal worden geplaatst. Het apparaat moet worden aangesloten op een enkelfasig voedingssysteem volgens de geldende normen. De aansluitmethode wordt in deze handleiding beschreven. Demontage van de behuizing, onjuiste montage of gebruik en bediening in strijd met de richtlijnen in deze handleiding leiden tot het verlies van de productgarantie en veroorzaken het risico op een elektrische schok.

Voordat u met de installatie begint, moet u ervoor zorgen dat er geen spanning op de aansluitkabels staat. De installatie moet worden uitgevoerd met een platte schroevendraaier (tot 3 mm diameter). Om een correcte werking van het apparaat te garanderen, dient u ervoor te zorgen dat het op de juiste wijze wordt getransporteerd, opgeslagen en gebruikt.

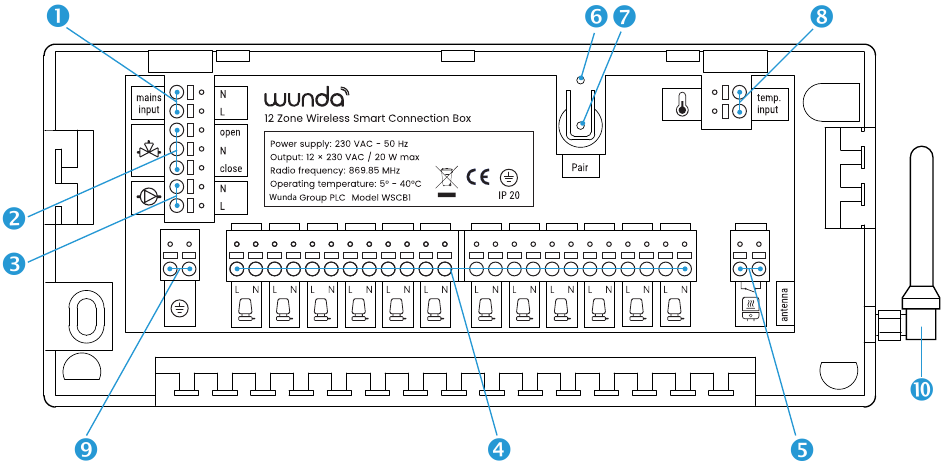

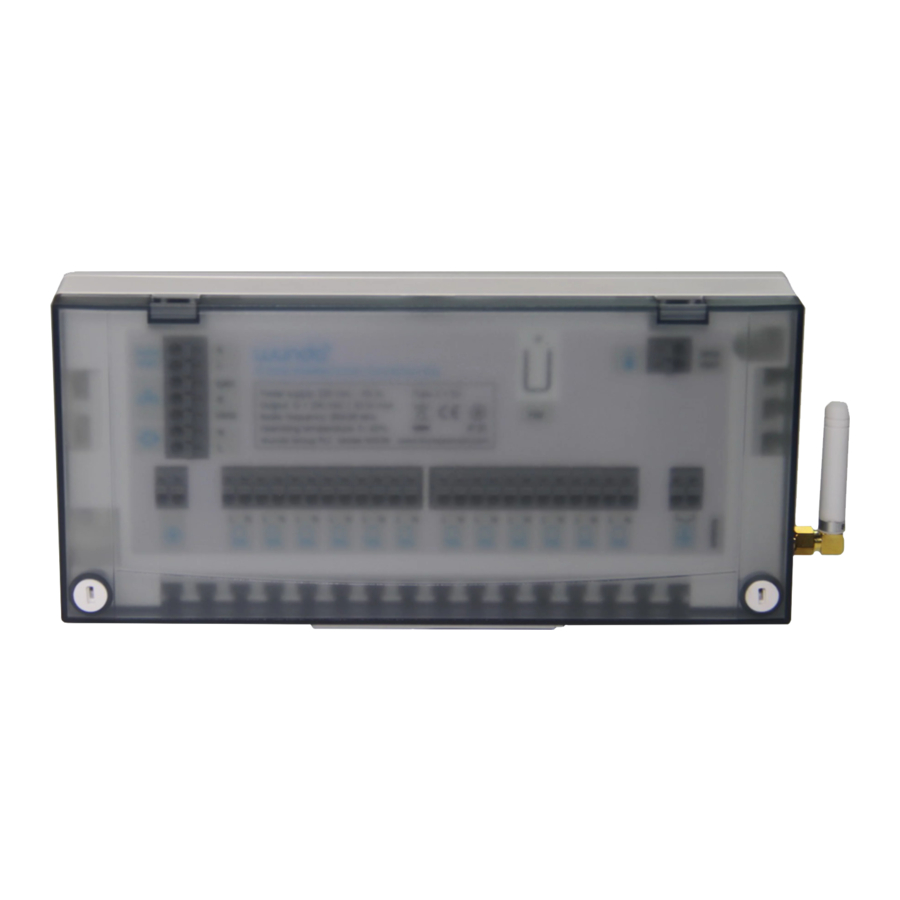

Uiterlijk van het apparaat

Het apparaat bestaat uit de volgende componenten:

230V voedingsingang

uitgang voor de 3D-klep

relaisuitgang voor 230V de circulatiepomp, max 0.5A

12 uitgangen voor elektronische actuatoren

relaisuitgang voor de warmtebron, max 3A

status-LED

koppelingsknop

temperatuuringang KTY-81-210

beschermende aarding

antenne

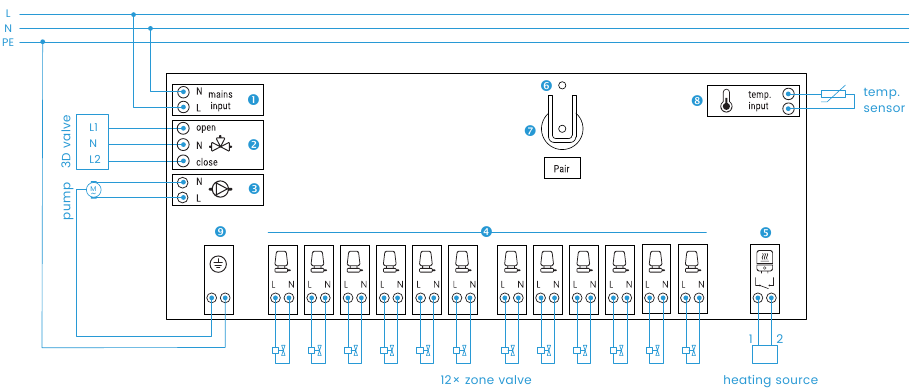

Bedradingsschema

Aansluiten op het verdeelstuk

De Smart Connection Box moet op een geschikte plaats boven het verdeelstuk worden geïnstalleerd, binnen het bereik van de stroomkabels van de actuator.
Alle installatie- en aansluitstappen moeten worden uitgevoerd door voldoende gekwalificeerde en bevoegde personen in overeenstemming met de toepasselijke voorschriften en normen.

1. Installatie van de Smart Connection Box moet worden geïnstalleerd via gezekerde aftakking (fused spur).
2. Isoleer en schakel de aftakking uit van de netstroom en sluit de Smart Connection Box aan op de aftakking
3. Sluit de elektronische actuatoren aan die op het verdeelstuk zijn geïnstalleerd in de juiste volgorde op de relevante contacten
4. Sluit de verdeelstukpomp aan op contact nr.
5. Als u de warmtebron/zoneklep wilt schakelen, sluit u deze aan op de relaisuitgang
6. Als u een 3d/4d-klep* wilt gebruiken met een temperatuursensor, sluit u uw klep aan op en de temperatuursensor op de terminals
   Zonder de aangesloten temperatuursensor werkt de 3d/4d-klep niet
7. Zet de stroom aan voor uw Smart Connection Box


*3D/4D-kleppen worden niet geleverd door Wunda

Het apparaat registreren

Zorg ervoor dat uw Smart Hub correct is geïnstalleerd en geregistreerd.
Open de WundaSmart-applicatie en log in op uw Smart Hub, selecteer de Apparaten (Devices) in het hoofdmenu en kies Smart Connection Box.

U heeft 30 seconden om de Smart Connecton Box te koppelen. Houd de knop ’ ingedrukt en wacht tot het LED-lampje groen wordt. De geïnstalleerde Smart Connection Box verschijnt in de apparatenlijst.
Configureer verwarmingszones (kamers) in uw applicatie.

Technische data

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Wunda Smart Connection Box Installatiehandleiding
