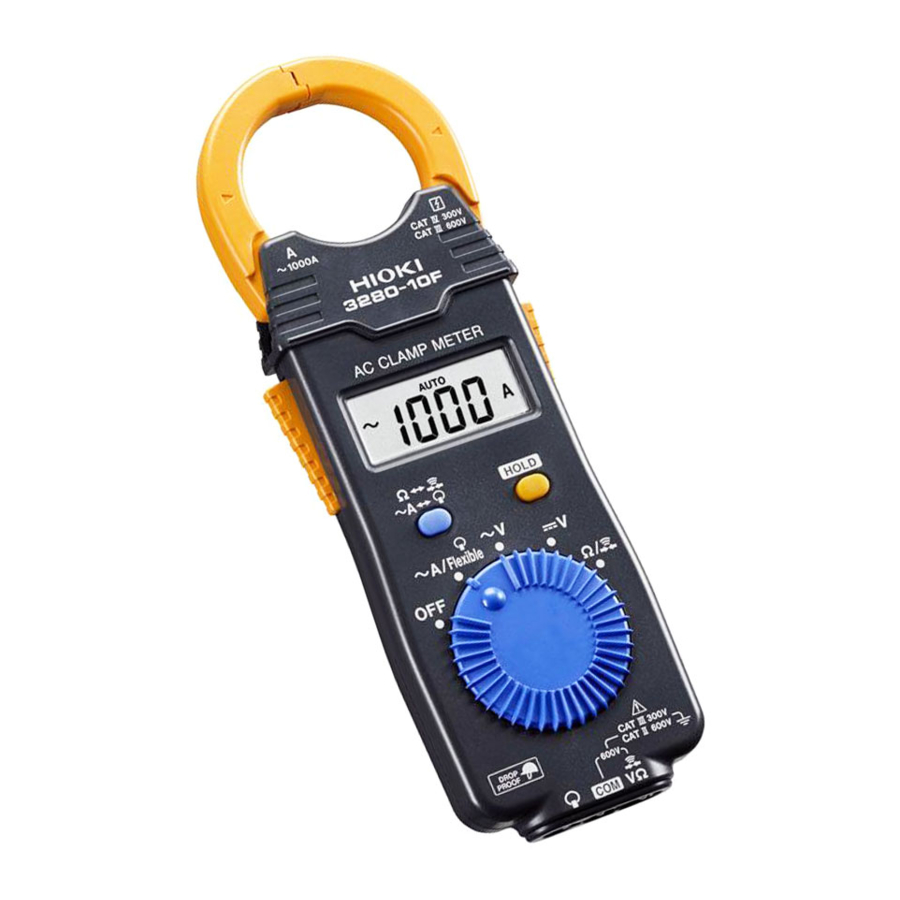

Hioki 3280-10F, 3280-20F - AC Clamp Meter Handleiding

Introductie

Veiligheidsvoorschriften

Dit instrument is ontworpen om te voldoen aan de IEC 61010 veiligheidsnormen en is grondig getest op veiligheid voorafgaand aan verzending. Echter, het gebruik van het instrument op een manier die niet in deze handleiding wordt beschreven, kan de geboden veiligheidsvoorzieningen tenietdoen. Lees voordat u het instrument gebruikt de volgende veiligheidsvoorschriften zorgvuldig door.

Notatie

In dit document worden de risicograad en de gevaarniveaus als volgt geclassificeerd.

	Direct risico op overlijden of ernstig letsel van de bediener
	Potentieel voor overlijden of ernstig letsel van de bediener
	Potentieel voor licht letsel van de bediener of schade aan het apparaat of storing
	Risico op elektrische schok
	Verboden acties
	Acties die moeten worden uitgevoerd

Symbolen aangebracht op het apparaat

	Voorzorgsmaatregel of gevaar (zie corresponderend onderwerp.)
	Risico op elektrische schok
	Beschermd door dubbele isolatie of versterkte isolatie
	Apparaat mag worden aangesloten op of losgekoppeld van een stroomvoerende geleider
	Flexibele sensoren kunnen worden aangesloten op of losgekoppeld van stroomvoerende geleiders bij gebruik van geschikte beschermende isolatie. Andere sensoren mogen alleen worden aangesloten op of losgekoppeld van geïsoleerde geleiders die geschikt zijn voor de spanning van de te meten geleider.
	Aardingsklem		DC (gelijkstroom)		AC (wisselstroom)

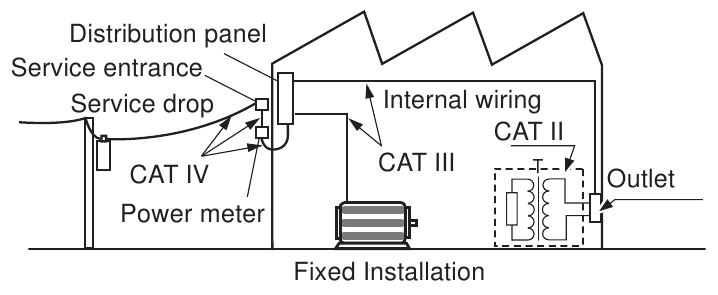

Meet categorieën

Het stroommeetgedeelte van dit instrument voldoet aan de veiligheidseisen voor CAT III 600 V, en het spanningsmeetgedeelte voldoet aan de veiligheidseisen voor CAT II 600 V, CAT III 300 V meetinstrumenten.

Het meten van een locatie met een hoger categorienummer dan de meetcategorie die op dit apparaat is aangegeven, kan leiden tot een ernstig ongeval, zoals een elektrische schok.

Om elektrische schokken te voorkomen, raak tijdens gebruik niet het gedeelte voorbij de beschermende barrière aan.

Sluit nooit spanning aan op de meetkabels wanneer de weerstands- en continuïteitsfuncties zijn geselecteerd. Dit kan het instrument beschadigen en lichamelijk letsel veroorzaken. Om elektrische ongelukken te voorkomen, verwijder de stroom van het circuit voordat u gaat meten.

• Om elektrische schokken, kortsluiting en schade aan het instrument te voorkomen, koppelt u de meetkabels los van het meetobject voordat u de draaischakelaar omschakelt.
• Om elektrische schokken te voorkomen, gebruikt u bij het meten van de spanning van een stroomleiding een meetkabel die aan de volgende criteria voldoet:
  • Voldoet aan de veiligheidsnormen IEC61010 of EN61010
  • Van meetcategorie III of IV
  • De nominale spanning is hoger dan de te meten spanning
• De optionele meetkabels voor dit instrument voldoen aan de veiligheidsnorm EN61010. Gebruik een meetkabel in overeenstemming met de gedefinieerde meetcategorie en nominale spanning.

• Het installeren van het instrument op ongeschikte locaties kan een storing van het instrument veroorzaken of aanleiding geven tot een ongeval. Vermijd de volgende locaties:
  • Blootgesteld aan direct zonlicht of hoge temperaturen
  • Blootgesteld aan corrosieve of brandbare gassen
  • Blootgesteld aan een sterk elektromagnetisch veld of elektrostatische lading
  • In de buurt van inductieverwarmingssystemen (zoals hoogfrequente inductieverwarmingssystemen en IH-kookapparatuur)
  • Gevoelig voor trillingen
  • Blootgesteld aan water, olie, chemicaliën of oplosmiddelen
  • Blootgesteld aan een hoge luchtvochtigheid of condensatie
  • Blootgesteld aan grote hoeveelheden stofdeeltjes

• Aangezien er een risico op elektrische schokken bestaat, moet u controleren of de isolatie op de meetkabel en de flexibele sensor (optioneel) niet gescheurd of gespleten is en of er geen metalen geleider in de draad blootligt voordat u het instrument gebruikt. Vervang ze bij beschadiging door de door ons bedrijf gespecificeerde.
• Om een kortsluiting te voorkomen, moet u de meetkabels met de sleeves bevestigd gebruiken bij het uitvoeren van metingen in de CAT III-meetcategorie.
• Als de sleeves tijdens de meting per ongeluk worden verwijderd, stop dan de meting.
• Met betrekking tot de elektriciteitsvoorziening zijn er risico's op elektrische schokken, warmteontwikkeling, brand en vlamboog als gevolg van kortsluiting. Als personen die niet bekend zijn met het meetinstrument voor elektriciteit het instrument gaan gebruiken, moet een andere persoon die bekend is met dergelijke instrumenten toezicht houden op de werkzaamheden.
• Dit instrument wordt gemeten op een actieve lijn. Om elektrische schokken te voorkomen, gebruikt u een geschikte beschermende isolatie en houdt u zich aan de toepasselijke wet- en regelgeving.
• Behandel en verwijder batterijen in overeenstemming met de lokale voorschriften.

Plaats geen vreemde voorwerpen tussen de klemmen (of flexibele luskoppelingen) en steek geen vreemde voorwerpen in de openingen van de klemmen (of flexibele luskoppelingen). Dit kan de prestaties van de sensor verslechteren of de klemwerking belemmeren.

Slechte prestaties of schade door batterijlekkage kunnen het gevolg zijn. Neem de onderstaande voorzorgsmaatregelen in acht:

• Gebruik geen batterijen na de aanbevolen houdbaarheidsdatum.
• Laat geen zwakke batterijen in het instrument zitten.
• Vervang batterijen alleen door het gespecificeerde type.
• Verwijder de batterijen uit het instrument als het voor langere tijd wordt opgeborgen.
• De indicator licht op wanneer de resterende batterijcapaciteit laag is. In dit geval wordt de betrouwbaarheid van het instrument niet gegarandeerd. Vervang de batterij onmiddellijk.

• Om te voorkomen dat de batterij leeg raakt, zet u de draaischakelaar na gebruik op OFF (de automatische stroombesparingsfunctie verbruikt een kleine hoeveelheid stroom).

Inspectie voor meting

• Controleer of het instrument normaal functioneert om er zeker van te zijn dat er geen schade is opgetreden tijdens opslag of verzending. Als u schade constateert, neem dan contact op met uw geautoriseerde Hioki-distributeur of -wederverkoper.
• Als er vermoedens van schade zijn, controleer dan de onderstaande sectie voordat u contact opneemt met uw geautoriseerde Hioki-distributeur of -wederverkoper.

1. Controleer of de meetkabel niet gebroken is.
   Vervang deze door de gespecificeerde L9208 meetkabel.
2. Controleer of de weerstandsmeting en continuïteitstest normaal werken.
   Laat het instrument repareren door uw geautoriseerde Hioki-distributeur of -wederverkoper. Het instrument kan tijdens de weerstandsmeting of continuïteitstest zijn blootgesteld aan een spanning van meer dan 600 V.
3. Controleer of de batterijspanning niet laag is.
   Vervang de batterijen.

Onderhoud/Inspectie

Schoonmaken

• Metingen worden belemmerd door vuil op de contactoppervlakken van de klem (of flexibele luskoppeling), dus houd de oppervlakken schoon door ze voorzichtig af te vegen met een zachte, droge doek.
• Om het apparaat schoon te maken, veegt u het voorzichtig af met een zachte doek die is bevochtigd met water of een mild reinigingsmiddel.
• Veeg het LCD-scherm voorzichtig af met een zachte, droge doek.

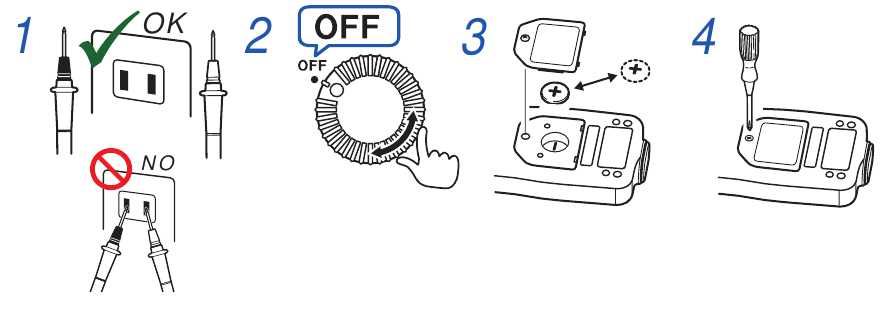

Plaatsen/Vervangen van batterijen

Benodigd gereedschap: kruiskopschroevendraaier en CR2032 knoopcel lithiumbatterij

Draai niet aan de stelschroef in de batterijhouder. Dit zorgt ervoor dat het instrument abnormale meetwaarden rapporteert.

Functies

Display wordt automatisch uitgeschakeld als het instrument gedurende 30 minuten niet wordt gebruikt. (Automatische stroombesparingsfunctie)
Om de werking van het instrument in de vorige staat te hervatten, selecteert u de "OFF" (Uit) stand met de draaischakelaar en verplaatst u de schakelaar vervolgens naar de gewenste functie.

Automatische stroombesparingsfunctie uitschakelen

1. Selecteer de gewenste functie met de draaischakelaar terwijl u de knop ingedrukt houdt.
2. Het LCD-scherm verandert van [APS] in [OFF] (Uit), en de automatische stroombesparingsfunctie wordt uitgeschakeld.
3. Als u de draaischakelaar op "OFF" (Uit) zet en vervolgens de gewenste functie opnieuw selecteert, wordt de automatische stroombesparingsfunctie ingeschakeld.

Stelt automatisch het meetbereik in op het meest geschikte bereik (Auto-range functie)
Geeft [AUTO] weer

Het meetbereik willekeurig instellen (Manual-range functie)

• Selecteer de gewenste functie met de draaischakelaar terwijl u de knop ingedrukt houdt.
• Druk op de knop om het bereik te wijzigen.
  (Kan het bereik naar wens instellen, behalve tijdens continuïteitstesten.)

Indicatie wanneer de input het meetbereik overschrijdt (Overloop indicatie)
Geeft [OF] of [-OF] weer

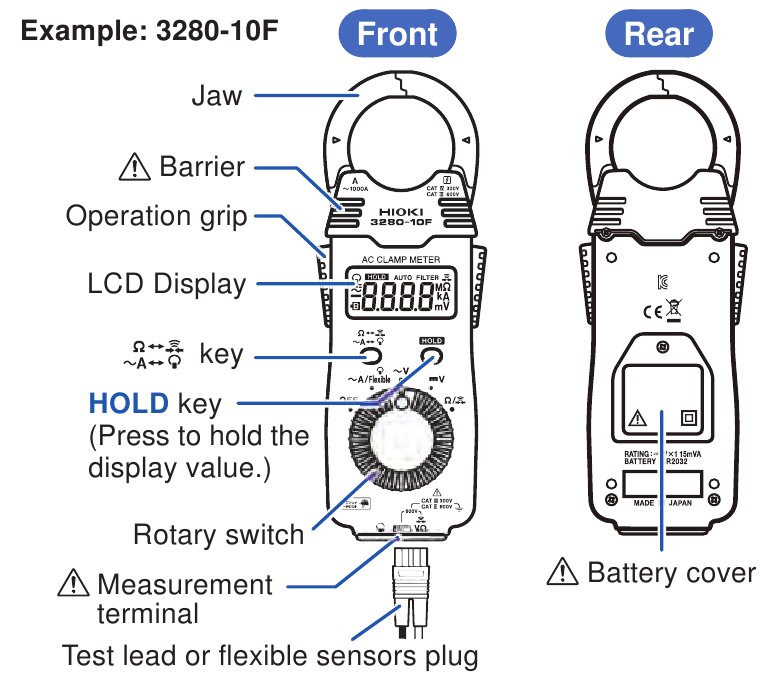

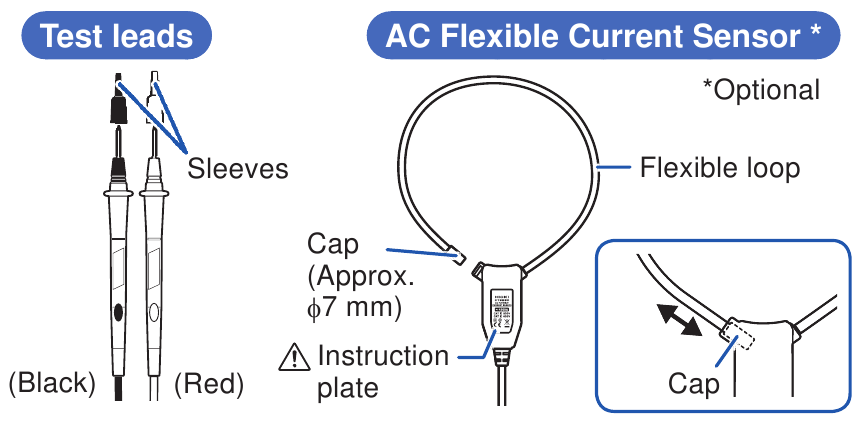

Namen van onderdelen

Meetmethoden

AC Stroommeting

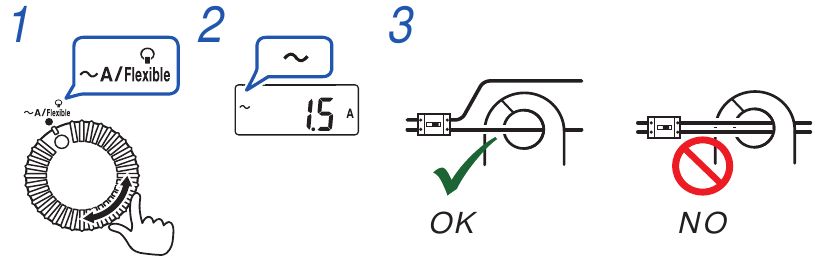

Meten met het instrument

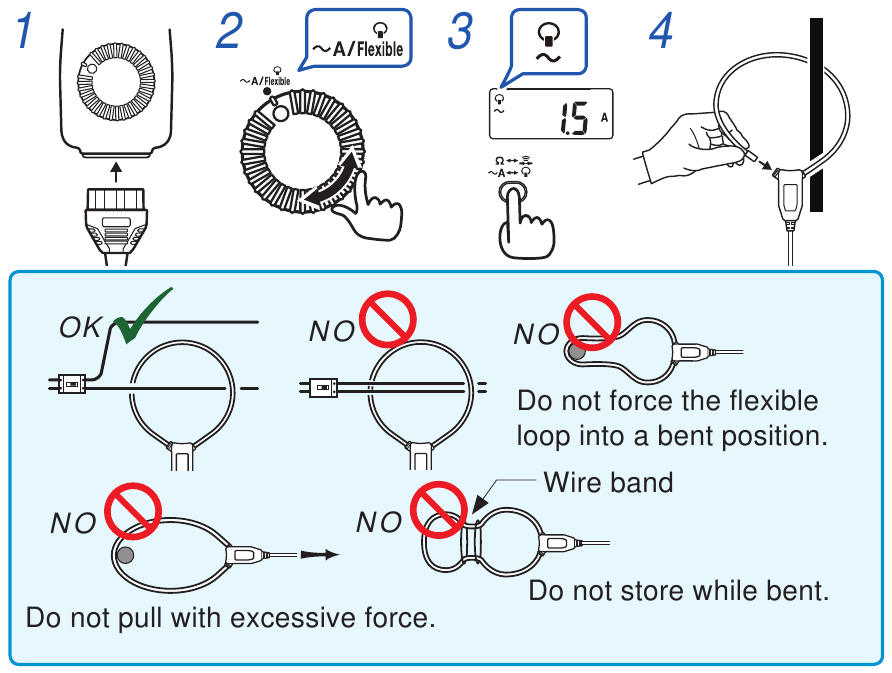

Meten met Model CT6280 AC Flexibele Stroomsensor (optioneel)

Spanningsmeting

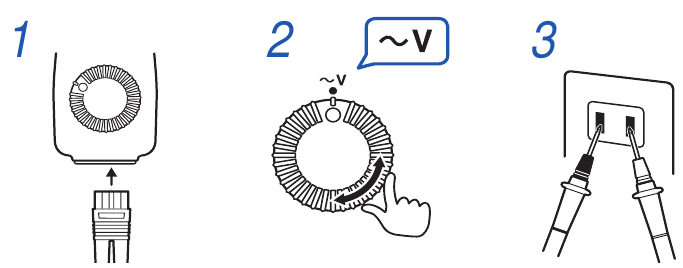

AC Spanningsmeting [ V]

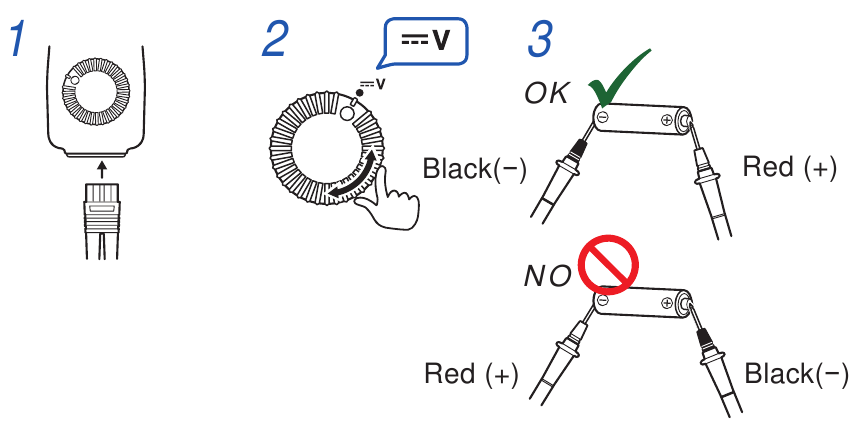

DC Spanningsmeting [ V ]

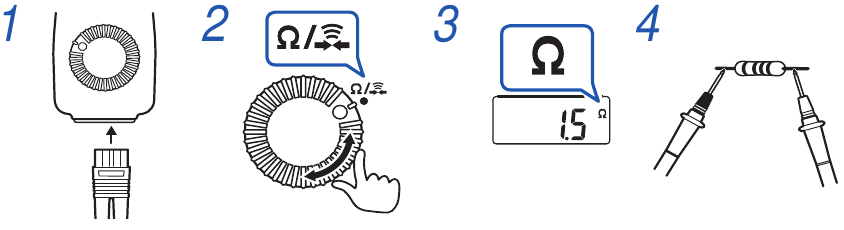

Weerstandsmeting

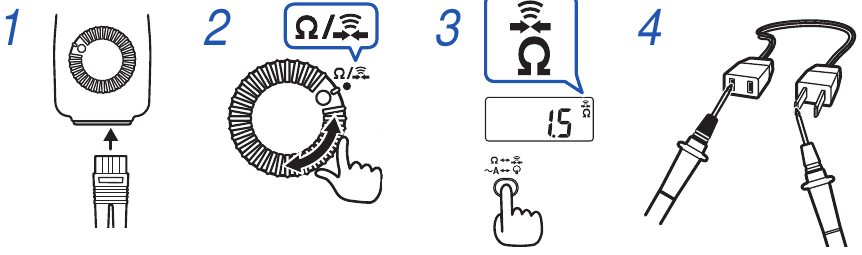

Continuïteitscontrole

Specificaties

Nauwkeurigheid

We definiëren meettoleranties in termen van rdg. (uitlezing) en dgt. (cijfer) waarden, met de volgende betekenissen:

Basisspecificaties

Maximale ingangsstroom	Bek (3280-10F, 3280-20F) 2000 A AC continu (45 Hz tot 66 Hz) Flexibele lus (3280-10F+CT6280 of 3280-20F+CT6280) 4200 A AC continu (50 Hz tot 60 Hz)
Maximale ingangsspanning	600 V AC/DC en 3×106 V·Hz of minder (ACV/DCV)
Overbelastingsbeveiliging	600 V AC/DC (ACV/DCV/ /continuïteit)
Maximaal toegestane spanning naar aarde	Bek, CT6280 600 V AC (Meet categorie III) 300 V AC (Meet categorie IV) (Verwachte transiënte overspanning: 6000 V) Spanningsmeetaansluiting 600 V AC (Meet categorie II) 300 V AC (Meet categorie III) (Verwachte transiënte overspanning: 4000 V)
AC meetmethode	3280-10F Gemiddelde waarde meting RMS methode 3280-20F True RMS meetmethode
Display update snelheid	400 ms±25 ms
Ruis onderdrukkingskarakteristieken	NMRR DCV −40 dB of meer (50 Hz/60 Hz) CMRR DCV −100 dB of meer (−50 Hz/60 Hz, 1 kΩ onbalans) ACV −60 dB of meer (50 Hz/60 Hz, 1 kΩ onbalans) Maar, −45 dB of meer voor 600 V bereik.
Crest factor (3280-20F alleen)	Voor 2500 counts of minder, 2.5 Reduceert lineair tot 1.5 of minder bij 4200 counts
Nulweergave bereik	5 counts (AC Stroom, bek - flexibele lus)
Effecten van geleiderpositie	3280-10F, 3280-20F: binnen ±5.0% CT6280: binnen ±5.0% (Op alle posities rond het referentiepunt van het sensorcentrum)
Maximale meetbare geleiderdiameter	3280-10F, 3280-20F: 33 mm of minder CT6280: 130 mm of minder

Algemene specificaties

ALLEEN CALIFORNIA, VS
Dit product bevat een CR knoopcel lithium batterij die Perchloraat Materiaal bevat - speciale behandeling kan van toepassing zijn. Zie www.dtsc.ca.gov/hazardouswaste/perchlorate

Functie specificaties

Display	Maximaal aantal: 4199 counts
Batterij indicator waarschuwingsspanning	markering licht op bij 2.3 V±0.15 V of minder

Nauwkeurigheidsspecificaties

Garantie

Garantiegebreken die optreden onder normale gebruiksomstandigheden in overeenstemming met de handleiding en de voorzorgsmaatregelen op het product, worden gratis gerepareerd. Deze garantie is geldig voor een periode van drie (3) jaar vanaf de aankoopdatum. Neem contact op met de distributeur waar u het product hebt gekocht voor meer informatie over de garantiebepalingen.
