Robolink CoDrone Mini - Dronehandleiding

Voorzorgsmaatregelen die u moet kennen voordat u met een drone vliegt

1. Het wordt aanbevolen om het product te gebruiken voor gebruikers ouder dan 8 jaar. Het wordt aanbevolen dat nieuwe gebruikers vertrouwd zijn met de handleiding en deze met voldoende oefening gebruiken.
2. De propeller van de drone is zo snel dat hij altijd aandacht vereist en fysieke en materiële schade kan veroorzaken.
   Voor uw veiligheid dient u altijd een bepaalde afstand van de drone te bewaren.
3. Fabrikanten en verkopers zijn niet verantwoordelijk voor ongevallen als gevolg van slechte bediening.
4. Vlieg in normale weersomstandigheden met temperaturen tussen 10 ℃ en 50 ℃.
5. Neem voor operationele en reparatievragen contact op met uw verkooppunt.

Voordat u met een drone vliegt, let op:

1. Kijk altijd rond voordat u met drones vliegt.
2. Vlieg binnen het gezichtsveld van de gebruiker.
3. Het kind moet de drone vliegen vanaf de plek waar de ouders kijken.
4. Wees voorzichtig met de frequentie wanneer u meerdere drones tegelijkertijd gebruikt.

• Zorg ervoor dat u alle items regelmatig controleert voordat u gaat vliegen. Vervang, repareer en gebruik na schade.
• Laad op met de meegeleverde oplader.
• Zorg ervoor dat u de stroom uitschakelt en verwijdert wanneer u stof van het product verwijdert.
• Wijzig de structuur van dit product niet willekeurig.
• Recycleer de batterij of batterijpakketten of voer ze op de juiste manier af volgens de afvalverwerkingsmethoden.
• Zorg ervoor dat u de stroom van de drones en de bedieningselementen uitschakelt en opbergt wanneer u ze opbergt.
• Gooi of laat drones en bedieningselementen niet vallen.
• Lees en maak uzelf vertrouwd met de bedieningshandleiding.

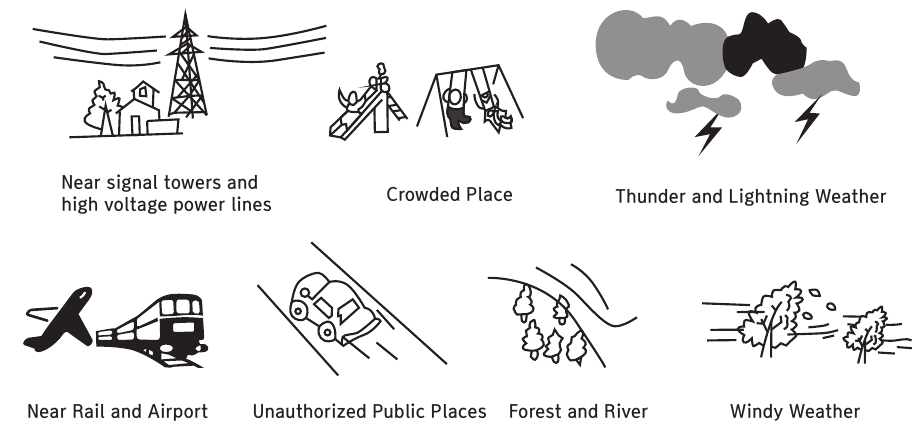

Vlieg niet met drones in de volgende omstandigheden

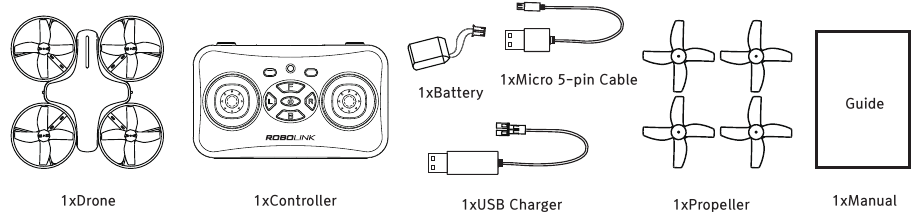

Basiscomponentengids

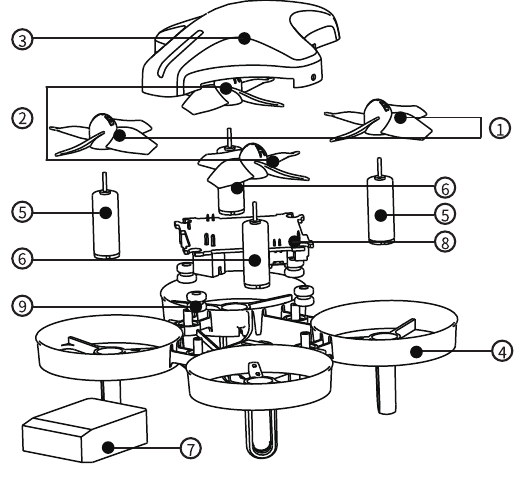

Naam per drone-onderdeel

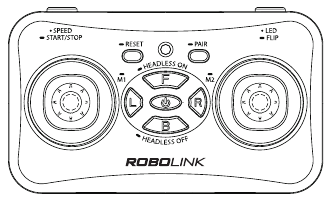

Pilootbegeleiding

Kort indrukken Kort indrukken

• Als de drone geen batterij heeft, klinkt de zoemer op de controller en knippert de LED op de drone.

Plaats de batterij van de controller

*Open de batterijklep.
Plaats de batterij volgens de polariteitsaanduiding (+/-).
Sluit de batterijklep.

1. Zorg ervoor dat de batterij is geplaatst volgens de polariteitsmarkering.
2. Verwijder lege batterijen en gebruik geen batterijen van verschillende types.

Drone verbinden

Effen vloer

1. De controller verbinden met de drone

   Wanneer de batterij van de drone is aangesloten, knippert de LED van de drone.
   Zet de drone op een vlakke vloer en zet de controller aan.
   Er klinkt een pieptoon en de verbinding wordt automatisch tot stand gebracht.

   * Belangrijk: De controller en de drone zijn in principe gekoppeld.


Een zwaai van meer dan 10 keer sneller

Meer dan 3 seconden ingedrukt houden

2. Nieuwe controller verbinden met de drone

   Als er geen drones en bedieningselementen zijn aangesloten, of als een nieuwe bediening en verbinding vereist is, wordt een nieuwe drone-koppeling uitgevoerd.

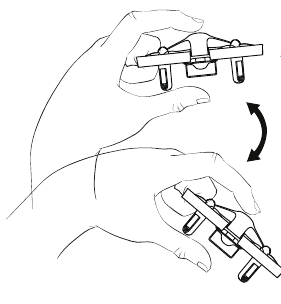

   1. Houd de drone binnen 20 seconden na het aansluiten van de batterij van de drone in uw hand en schud hem snel om de koppelingsmodus te activeren. (De LED knippert snel rood/blauw in de koppelingsmodus)
   2. Zet de drone in de koppelingsmodus op de vloer en zet de controller aan.
   3. Koppel de drone door de PAIR-knop op de controller langer dan 3 seconden ingedrukt te houden.
   4. Wanneer 4 drones zijn aangesloten, klinkt er een pieptoon en de LED kleur is vast.

De koppelingsmodus kan alleen worden geactiveerd binnen 20 seconden na het aansluiten van de batterij en na 20 seconden moet de batterij van de drone opnieuw worden aangesloten.

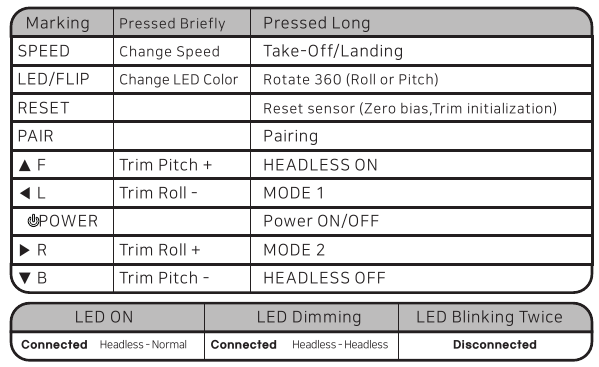

Piloot - begeleiding hoofdfunctie

1. Aan/Uit / Sensor resetten
   Houd de aan/uit-knop in het midden van de controller langer dan 3 seconden ingedrukt om deze in en uit te schakelen.
   Houd, wanneer de drone is aangesloten, de resetknop ingedrukt om de sensor voor de drone te resetten.
2. Gashendel & Richtingshendel
   Zodra de drone is verbonden met de controller, kan deze de drone gaan bedienen
   Zie Een drone besturen voor instructies over het bedienen van elke hendel.
3. Trimafstelling (F/B/L/R-knop) & Modus 1/2 wijzigen
   Om een drone tijdens de vlucht te stabiliseren als deze in de richting voor/achter/links/rechts is gekanteld:
   Druk op de F (voor)/B (achter)/L (links)/R (rechts) trimknop om te bedienen.
   U kunt de modus wijzigen met de L (links) en R (rechts) knoppen wanneer u niet aan het vliegen bent
4. Snelheid · Start/Stop (SPEED · START / STOP)
   Druk kort op de knop om de snelheid van de drone te wijzigen. (Stap 1: Pieptoon 1 / Stap 2: Stap 3)
   Houd de knop langer dan 3 seconden ingedrukt om de drone automatisch op te laten stijgen en te laten landen.
5. Headless-modus · koppelen (HEADLESS · PAIR)
   Wanneer u niet aan het vliegen bent, houdt u de F-knop ingedrukt om de headless-modus te activeren; houd de B-knop ingedrukt om los te laten.
   U kunt het koppelen uitvoeren door de PAIR-knop langer dan 3 seconden ingedrukt te houden wanneer u niet aan het vliegen bent.
6. LED · Flip (LED · FLIP)
   Druk kort op de knop om de LED op de drone naar de gewenste kleur te wijzigen.
   Tijdens de vlucht, wanneer de LED · Flip-knop wordt ingedrukt en de richtingshendel wordt bewogen, draait de drone 360 graden.
7. Statusindicatie
   Wanneer de drone is losgekoppeld, knipperen de LED's op de drone en de controller en klinkt er een pieptoon.
   Als de batterij van de drone bijna leeg is, knipperen alleen de LED's op de drone en klinkt er een pieptoon op de controller.

Een drone besturen (Mode 2)

Zorg ervoor dat u vertrouwd bent met de volgende methoden voordat u de drone bedient.
Slechte besturing vereist veel oefening omdat het schade en letsel kan veroorzaken.

1. Zet de voor- en achterkant van de drone uit elkaar en plaats hem plat.
2. Druk langer dan 3 seconden op de automatische start-/landingsknop van de controller om de dronevlucht te starten.

Gas OMHOOG Omlaag		De drone stijgt op wanneer de gashendel omhoog wordt gebracht en valt naar beneden wanneer de gashendel omlaag wordt gebracht. Als de gashendel omlaag wordt gebracht en tijdens de vlucht op de grond wordt geland, stopt de motor.
Rotatie Links <--> Rechts		Draai de 'gashendel' van de controller naar links en de drone draait naar links. En draai de 'gashendel' van de controller naar rechts en de drone draait naar rechts.
Voorwaartse en achterwaartse beweging		Duw de richtingshendel van de controller naar voren om de drone voorwaarts te bewegen. En duw de richtingshendel van de controller omgekeerd om de drone achterwaarts te bewegen.
Bewegingen naar rechts en links Links <--> Rechts		Duw de richtingshendel van de controller naar links om de drone naar links te bewegen En duw de richtingshendel van de controller naar rechts om de drone naar rechts te bewegen

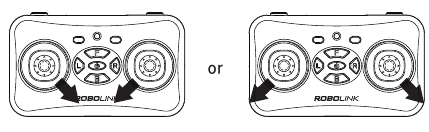

Motor starten/stoppen

U kunt de motor starten/stoppen wanneer deze niet in de vlucht is.
Duw beide hendels tegelijkertijd zoals afgebeeld in de afbeelding en houd ten minste 2 seconden vast.

Noodstop

In het geval van een noodsituatie tijdens de vlucht, kan de noodstopfunctie worden gebruikt om de motor van de drone te stoppen.
Houd de knop voor snelheid start/stop ingedrukt en duw de gashendel naar beneden om een noodstop te maken.

Als de noodstopfunctie wordt gebruikt, stopt de motor en valt deze in de lucht, waardoor de drone kan worden beschadigd.
Gebruik de functie alleen in een noodgeval.

Headless-modus

Activeer de 'headless-modus' voor beginners.
De 'headless-modus' is vastgezet in de richting van de werking van de drone, ongeacht de richting van de voor- of achterkant van de drone.

"'Headless-modus' Aan wanneer de LED op de controller knippert door de F-knop ingedrukt te houden tijdens de landing
'Headless-modus' uit wanneer de LED van de controller fel oplicht door de B-knop ingedrukt te houden tijdens de landing.


'Headless-modus' aan/uit kan alleen worden gewijzigd tijdens de landing; het kan niet worden gewijzigd tijdens de vlucht. Wanneer de headless-modus wordt ingeschakeld door op de knop te drukken, wordt de richting waarin de drone wijst, naar voren vastgezet.

Modus wijzigen

Met instellingen kunt u overschakelen naar modus 1 of modus 2.
Houd de Ltrim-knop langer dan 3 seconden ingedrukt tijdens de landing modus 1 Houd de RTRIM-knop langer dan 3 seconden ingedrukt tijdens de landing modus 2

De standaardstatus is ingesteld op modus 2 en als u de modus wijzigt, moet u vertrouwd raken met de werking van die modus voordat u gaat vliegen.

360 graden draaien (Modus)

Wanneer de startknop wordt ingedrukt en vastgehouden, piept de controller continu.

Vooruit draaien: stuur omhoog. Achteruit draaien: Richtinghendels omlaag draaien Links draaien: Het roer is links. Rechts draaien: De richtinghendel naar rechts

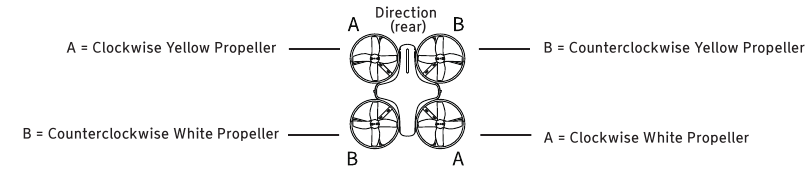

Propeller vervangen

Controleer periodiek de propellerstatus van de drones en vervang ze door nieuwe als ze beschadigd/defect zijn.

1. De drone heeft vier propellers. Geel staat onder andere voor de voorkant.
2. Raadpleeg de afbeelding en zorg ervoor dat de draairichting overeenkomt met de propeller.
3. BELANGRIJK: Normaal vliegen is niet mogelijk als de propeller niet in de juiste richting staat.

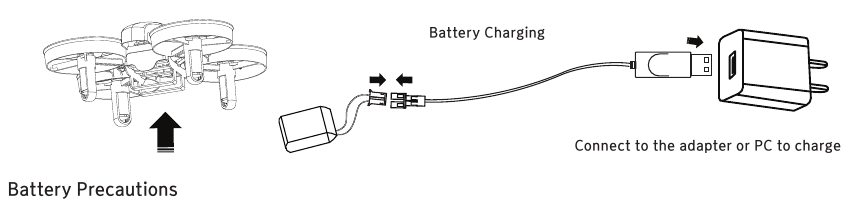

Opladen

1. Koppel de batterij los van de drone. Het opladen is inbegrepen via de oplader usb.
2. Tijdens het opladen is het opladen voltooid en gaat de verlichte indicator uit.

Een continu piepgeluid van de controller tijdens de vlucht geeft aan dat de batterij van de drone bijna leeg is. Laad de batterij op na de landing.

Dronebatterij: Houd u aan de voorschriften voor het gebruik van lithiumbatterijen.
Controllerbatterij: De controller vereist twee "AAA"-batterijen.

Lees de onderstaande voorzorgsmaatregelen zorgvuldig door.

• Gebruik geen ander type batterij.
• Niet gebruiken met een lege batterij.
• Laad geen wegwerpbatterijen op.
• Wees voorzichtig bij het opladen van de batterij.
• Bekijk de polariteitsindicator (+/-) en plaats deze correct.
• Verhit de batterij niet en steek de batterij niet in het vuur.

LED-display informatie
LED uit	LED aan
Opladen voltooid	Bezig met opladen

Laadspecificatie
Invoer	Laadstroom	Maximale spanning
5V	420~450 mA	4.20.03V

Handleidingen en waarschuwingen voor nieuwe gebruikers

• Zorg ervoor dat de batterij volledig is opgeladen.
• Zorg ervoor dat de propeller correct is geïnstalleerd.
• Zorg ervoor dat de controller en de drones normaal zijn verbonden.
• Zorg ervoor dat er geen obstakels in de omgeving zijn.
• Oefen eerst met de drones voor het opstijgen en landen en de noodstopfuncties.
• Gebruik een afstand van meer dan 2 meter van de drone.

1. Om het opstijgen en landen te oefenen

1. Plaats de drone op een vlakke ondergrond en bereid u voor op de vlucht.
2. Houd de automatische start-/landingsknop (automatic take-off/landing button) van de controller langer dan 3 seconden ingedrukt om op te stijgen.
3. De drone zweeft.
4. Houd tijdens de vlucht de automatische start-/landingsknop (automatic take-off/landing button) op de controller langer dan 3 seconden ingedrukt om te landen. Maak uzelf ook vertrouwd met de noodstopfunctie in geval van nood.



2. Om de gashendel te oefenen

1. Plaats de drone op een vlakke ondergrond en bereid u voor op de vlucht.
2. Houd de automatische start-/landingsknop (automatic take-off/landing button) van de controller langer dan 3 seconden ingedrukt om op te stijgen.
3. De drone zweeft.
4. Houd tijdens de vlucht de automatische start-/landingsknop (automatic take-off/landing button) op de controller langer dan 3 seconden ingedrukt om te landen.

   Maak uzelf ook vertrouwd met de noodstopfunctie in geval van nood.

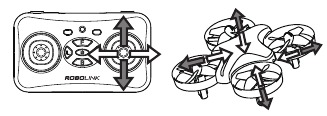

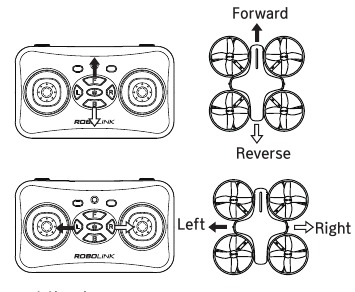

3. Om richtingregeling te oefenen (Mode2)
   1. Gebruik de rechterhendel om langzaam vooruit/achteruit te duwen om voorwaartse/achterwaartse controle in de lucht te oefenen.
   2. Oefen het langzaam duwen van de hendels naar links en rechts, zoals hierboven weergegeven.


4. Rotatieoefening (Mode 2)
   1. Verhoog langzaam de linker gashendel om de hoogte in de lucht te behouden.
   2. Pas de gashendel aan om een constante hoogte te behouden en schuif de gashendel langzaam naar links of rechts om te draaien.

      Als de drone zich niet in de headless-modus bevindt, draait en verandert de drone van richting, dus wees u bewust van uw vlucht.

5. Precisie controle oefening
   Zodra u vertrouwd bent met het voorgaande "oefenen", oefent u uw vlucht met een combinatie van fijnafstelling en fijnafstelling van de verschillende geboden in de lucht.


6. Trimmen
   Stijg op met de drone in een windstille omgeving om te zien of hij in de lucht stroomt.
   1. Voorwaartse/achterwaartse bewegingstrim: Wanneer een drone voorwaarts stroomt in de lucht zonder enige bediening Druk op de B-knop op de controller om de trim aan te passen. Omgekeerd, als het zonder enige controle achterwaarts in de lucht stroomt, drukt u op de F-knop op de controller om de trim te openen. Pas het aan.
   2. Links/rechts trim: Wanneer een drone vanuit de lucht naar links stroomt zonder enige bediening Druk op de R-knop op de controller om de trim aan te passen. Omgekeerd, als u in de lucht naar rechts beweegt, drukt u op de L-knop op de controller. Pas de trim aan.


   OPMERKING: De controller piept telkens wanneer op de trimknop wordt gedrukt. Zodra de maximale waarde van de triminstelling is bereikt, klinken er geen pieptonen meer. Als normaal vliegen moeilijk is, zelfs met de triminstelling, reset u de dronesensor. (Druk de drone op een vlakke ondergrond en druk kort op de aan/uit-knop van de controller om de sensor te resetten.)

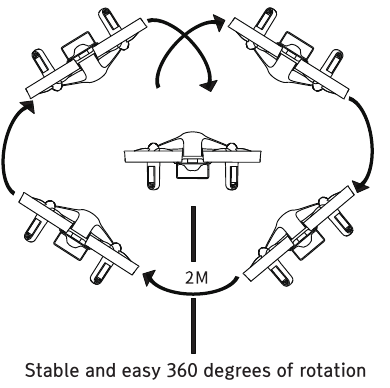

7. 360 graden draaien (Mode2)

• Zorg ervoor dat u voldoende vrije ruimte heeft voordat u 360 graden draait.

  Houd de LED/FLIP-knop aan de rechterkant van de detector ingedrukt om een pieptoon te horen.

  Duw de rechterhendel in de gewenste richting en de drone draait 360 graden in die richting.


8. Sensor resetten
   Als de drone na de triminstelling naar één kant is gekanteld of de drone niet normaal vliegt, gaat u verder met het resetten van de sensor. Terwijl de drone en de controller zijn verbonden, plaatst u de drone op een vlakke vloer en houdt u de resetknop van de controller ingedrukt om door te gaan met het resetten van de sensor.

Drone tijdens het resetten van de sensor led begint te knipperen, reset is voltooid, het helder verlicht weer.

Probleemoplossing

Aanvankelijk defect en garantie

Ondersteunt het volgende beleid voor initiële defecten en garantie-uitwisseling:

1. Binnen 7 dagen na ontvangst van het nieuwe product
2. Als er binnen 5 minuten na de cumulatieve vliegtijd na opening van het product problemsymptomen worden gevonden;

Als er een probleem optreedt met een product dat aan alle bovenstaande voorwaarden voldoet, wordt dit beoordeeld als een aanvankelijk defect en kunt u het product ruilen.
Elke andere gebruikersnalatigheid en schade anders dan het aanvankelijke defect zal resulteren in een betaalde reparatie, dus let op. Neem contact op met uw verkooppunt voor verdere productreparatie en ondersteuning.

• Drone simulator, Rocket Brick voor Cordonrobolinksw.com
• Controleer de website later voor de codeerhandleiding. (robolink.co.kr )

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
