Multimetrix VT 14 - Handleiding spanningstester

Inhoud

Om de beste service van dit instrument te krijgen:

  • lees deze gebruikershandleiding zorgvuldig
  • respecteer de gedetailleerde veiligheidsmaatregelen

Betekenis van het symbool waarschuwing


Raadpleeg de gebruikershandleiding voordat u het instrument gebruikt.
In deze gebruikershandleiding kunnen de instructies die worden voorafgegaan door het bovenstaande symbool, indien ze niet worden uitgevoerd zoals weergegeven, leiden tot een fysiek ongeluk of schade aan het instrument en de installaties.

Betekenis van het symbool
Dit apparaat is beschermd door een dubbele isolatie of door een versterkte isolatie. Er is geen koppeling vereist van de beschermingsaarde om de elektrische veiligheid te waarborgen.

Symbool WEEE 2002/96/EC

VEILIGHEIDSMAATREGELEN

waarschuwing

  • Maximale bedrijfsspanning: 690 V.
  • Niet gebruiken op een installatie waarin de spanning hoger is dan 600 V ten opzichte van de aarde en die een overspanningscategorie heeft die hoger is dan III.
  • Raak nooit de metalen testpennen aan tijdens een test.

BESTELLEN

  • Tester VT 14: P06230203
    Geleverd met een 9 V batterij en deze gebruikershandleiding

PRESENTATIE

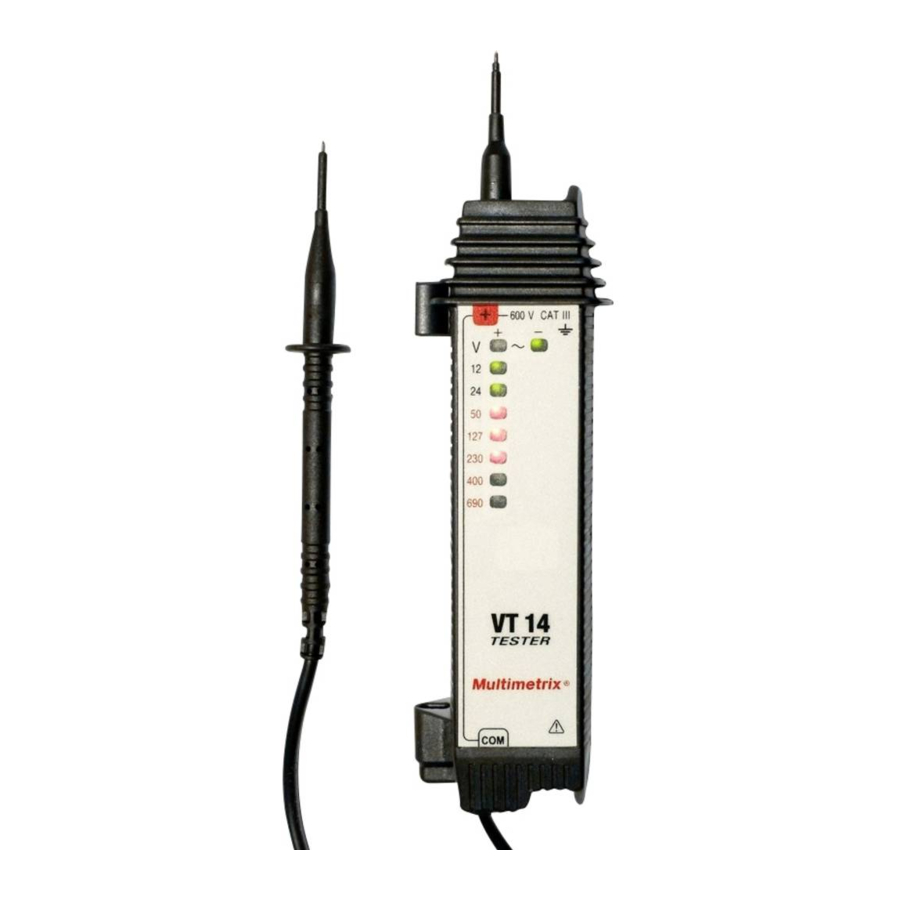

De VT 14 is een hoorbare en visuele DC- en AC-spanning, continuïteit en weerstandstester. Het heeft ook een fase/ nul identificatiefunctie. De maximale bedrijfsspanning, 690 V, maakt tests mogelijk op een 3-fase 400 V/ 690 V installatie met inachtneming van de maximale spanning ten opzichte van de aarde van 600 V.

Deze tester heeft geen zekering en het ontwerp vermijdt risico's op interne kortsluiting.

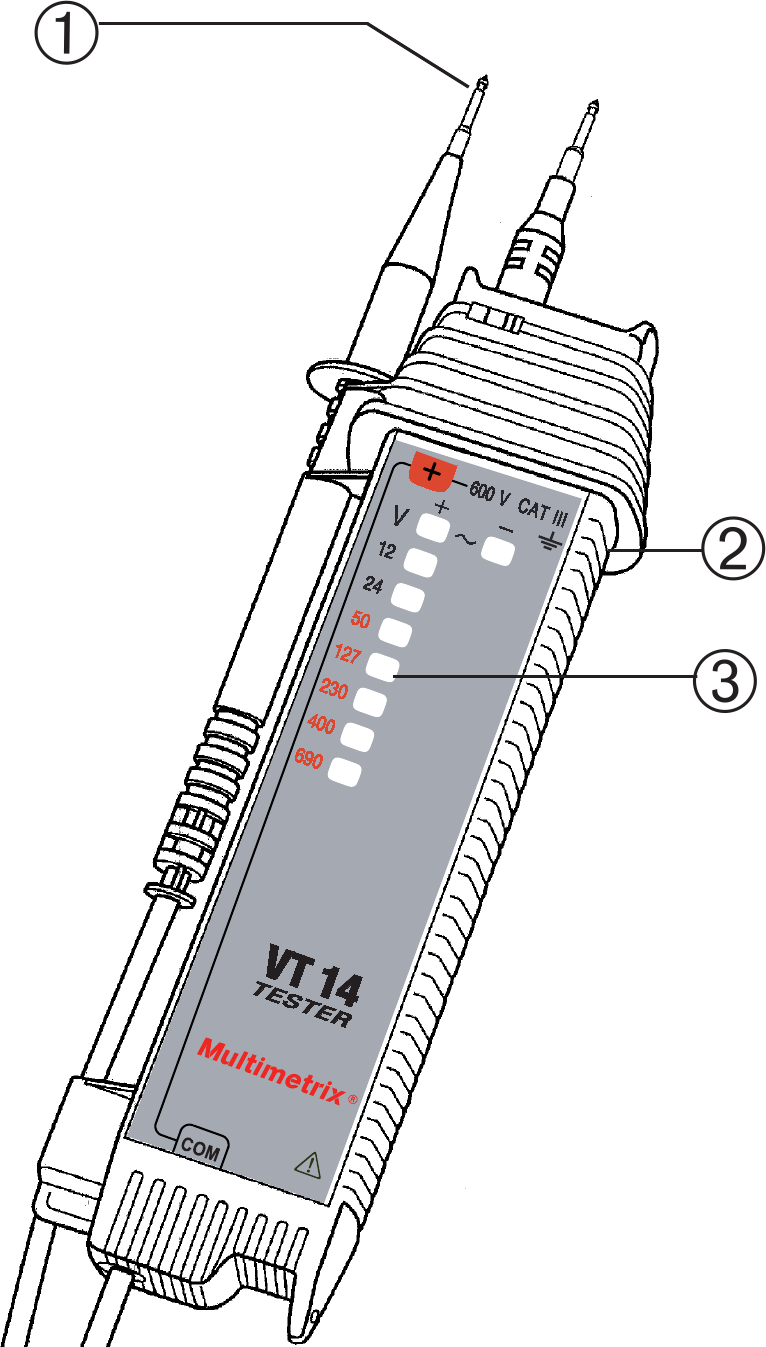

Onderdelen

  1. Testpennen (met opening van 19 mm)
  2. Antislip bescherming om accidenteel contact met een stroomvoerende geleider te vermijden
  3. Rij LED's die de waarde van de spanning weergeven

SPANNINGSTEST

HOE TE GEBRUIKEN

Plaats de rode testpen in de vergrendelbare «+» aansluiting. Houd de tester in uw hand en plaats de testpennen op de aansluitingen van het te testen circuit. De eenvoudige aanwezigheid van een spanning zorgt voor een automatische werking.

HERKENNING VAN DC OF AC

  • Beide groene LED's «+» en «-» lichten op: AC-spanning
  • De «+» LED licht op: DC, positief op de testpen van de tester
  • De «-» LED licht op: DC, negatief op de testpen van de tester
  • Geen LED licht op: geen spanning of spanning < 12 V.

WAARDE VAN DE SPANNING

  • 2 groene LED's: 12 V en 24 V
  • 5 rode LED's: 50 V, 127 V, 230 V, 400 V en 690 V
    De laatst brandende LED geeft het aanwezige spanningsniveau aan.
    Licht tot 85% van de nominale spanning.
    In geval van fel zonlicht kan de visuele waarneming van de aanwezigheid van spanning worden beïnvloed.

SPECIFICATIES EN TOEPASSINGSGEBIED

  • Spanningsdetectie: 12V ≤ U ≤ 690V
  • Frequentie: 0 en 50/60Hz
  • Maximale spanning ten opzichte van de aarde: 600V
  • Toegestane overbelasting: 1000Vrms gedurende 30 seconden
  • Verbruik: variabel afhankelijk van de spanning.
    125µA bij 50V en 1.7mA bij 690V
  • Impedantie: 400kΩ
  • Reactietijd: < 0.5 seconden
  • Duur van de test: onbeperkt voor U ≤ 690Vrms.

ALGEMENE SPECIFICATIES

OMGEVINGSVOORWAARDEN

waarschuwing Voorwaarden om te respecteren om een goede werking te garanderen

  • Gebruik binnenshuis.
  • Temperatuur: -10...+55°C
  • Relatieve vochtigheid: 10...90% RH
  • Hoogte: tot 2000 m

VOEDING

  • 1 batterij 9 V (6 F 22, 6 LF 22 of NEDA 1604)
  • Levensduur van de batterij:
    • 5000 tests van 5 seconden met alkaline batterij (6 LF 22)
    • 3500 tests van 5 seconden met gewone batterij

AFMETINGEN EN GEWICHT

  • Afmetingen: 193 x 47 x 36 mm (buitenkant)
    Gewicht: 170 g (met batterij)
  • Lengte van de draad: 1.20 m
  • Diameter van de testpennen: 2 mm en 3.7 mm

CONFORMITEIT MET NORMEN

  • Elektrische veiligheid (volgens IEC 61010-1, IEC 61010-2-033)
    • Dubbele isolatie
    • Installatiecategorie III
    • Vervuilingsgraad 2
    • Nominale spanning: 600 V (ten opzichte van de aarde)
  • Waterdichtheid (volgens NF EN 60529): Beschermingsindex IP 50
  • Emissies en immuniteit in een industriële omgeving conform EN 61326-1

ONDERHOUD

waarschuwing Gebruik voor onderhoud alleen gespecificeerde reserveonderdelen. De fabrikant is niet verantwoordelijk voor enig ongeval dat zich voordoet na een reparatie die niet is uitgevoerd door zijn After Sales Service of erkende reparateurs.

DE BATTERIJ VERVANGEN

waarschuwing Koppel de tester altijd los van een elektrische bron voordat u de behuizing opent

  • Verwijder de twee schroeven van de onderste helft van de behuizing
  • Vervang de gebruikte 9 V batterij door een batterij van hetzelfde type (6 F 22, 6 LF 22 of NEDA 1604)
  • Sluit de behuizing weer voordat u de tester gebruikt

REINIGING

  • Reinig de behuizing met een doek die licht bevochtigd is met een sopje. Afnemen met een vochtige doek. Droog vervolgens snel met een doek of in een warme luchtstroom.

OPSLAG

Als de tester langer dan 60 dagen niet wordt gebruikt, verwijder dan de batterij en bewaar deze apart.

REPARATIE

Voor alle reparaties voor of na het verstrijken van de garantie, dient u het apparaat terug te sturen naar uw distributeur.

GARANTIE

Onze garantie is van toepassing gedurende twaalf maanden na de datum waarop de apparatuur beschikbaar wordt gesteld (uittreksel uit onze algemene verkoopvoorwaarden, op aanvraag beschikbaar).
