TC Electronic PolyTune - Poly-Chromatic Tuner Handleiding

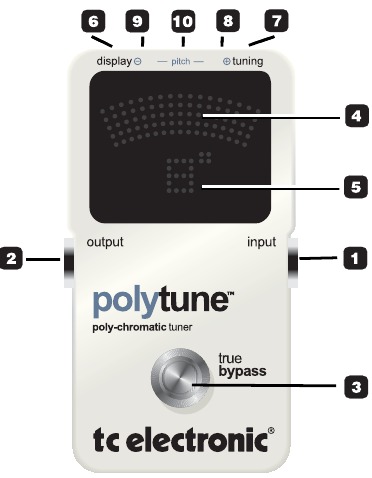

Overzicht

1. 1/4 inch mono jack ingang
2. 1/4 inch mono jack uitgang (true bypass)
3. Tuner aan/uit (true bypass)
4. Tunerdisplay - Chromatisch + Polymode
5. Notenindicator
6. Naald/Stream schakelaar
7. Stemming verlaging van 0 tot 5 halve tonen
8. Stroominvoer (9VDC)
9. Stroomuitvoer naar andere pedalen
10. Servicepoort

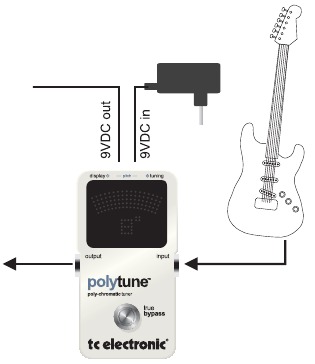

Aansluiten

Ingang jack - sluit hier uw instrument aan met behulp van een 1/4 inch mono jackkabel. Als u op batterijen werkt, raden we aan om deze jack te verwijderen om batterijstroom te besparen wanneer u niet speelt.

Uitgang jack - sluit aan op een ander pedaal of rechtstreeks op een versterker of mixer. Wanneer de tuner actief is, wordt de uitgang gedempt voor stil stemmen. Merk op dat PolyTune™ is ontworpen met een true bypass circuit dat uw geliefde toon ongewijzigd laat wanneer de tuner is omzeild.

Stroom in - gebruik een 9 VDC voeding met het volgende symbool:

Stroom uit - Als u een externe voeding gebruikt, kunt u de stroomuitgang van PolyTunes™ gebruiken om in serie stroom naar andere pedalen te leiden.

Opmerking:

• Sluit GEEN externe voeding aan op STROOM UIT. Dit kan een defect of schade aan PolyTune™ veroorzaken. De stroomafname van in serie geschakelde pedalen mag niet meer dan 2A bedragen.
• Zorg ervoor dat uw voeding voldoende stroom levert om het stroomverbruik van alle pedalen te dekken.
• Plaats PolyTune™ voor drive- en distortionpedalen voor de beste tuneraanduiding.

Stem- en weergavemodi

PolyTune™ beschikt over zowel polyfone als chromatische stemmodi. Schakel door de volgende chromatische Naald/Stream weergavemodi, evenals Gitaar/Bas modi, door meerdere keren op de DISPLAY button (weergaveknop) te drukken: Needle (G) (Naald (G)), Stream (G) (Stream (G)), Needle (B) (Naald (B)) en Stream (B) (Stream (B)). "G" voor gitaar en "B" voor bas. Laat de knop 2 seconden ongemoeid om terug te keren naar de stemmodus.


Naaldmodus - Gitaar

Streammodus - Bas

Chromatische modus
Standaard chromatisch stemmen van één snaar tegelijk. De displayindicatie kan worden ingesteld op Naald- of Streammodus.

Needle display mode (Naald weergavemodus) - Stem uw instrument volgens de positie van de "needle" (naald). Wanneer de noot zuiver is, branden de vijf groene center-LED's plus de linker- en rechterpijlen. (zie hierboven)

Stream display mode (Stream weergavemodus) - De stream beweegt naar rechts (noot te hoog) of naar links (noot te laag). Stem uw instrument totdat de stroom van LED-groepen stabiel is.

Polymodus

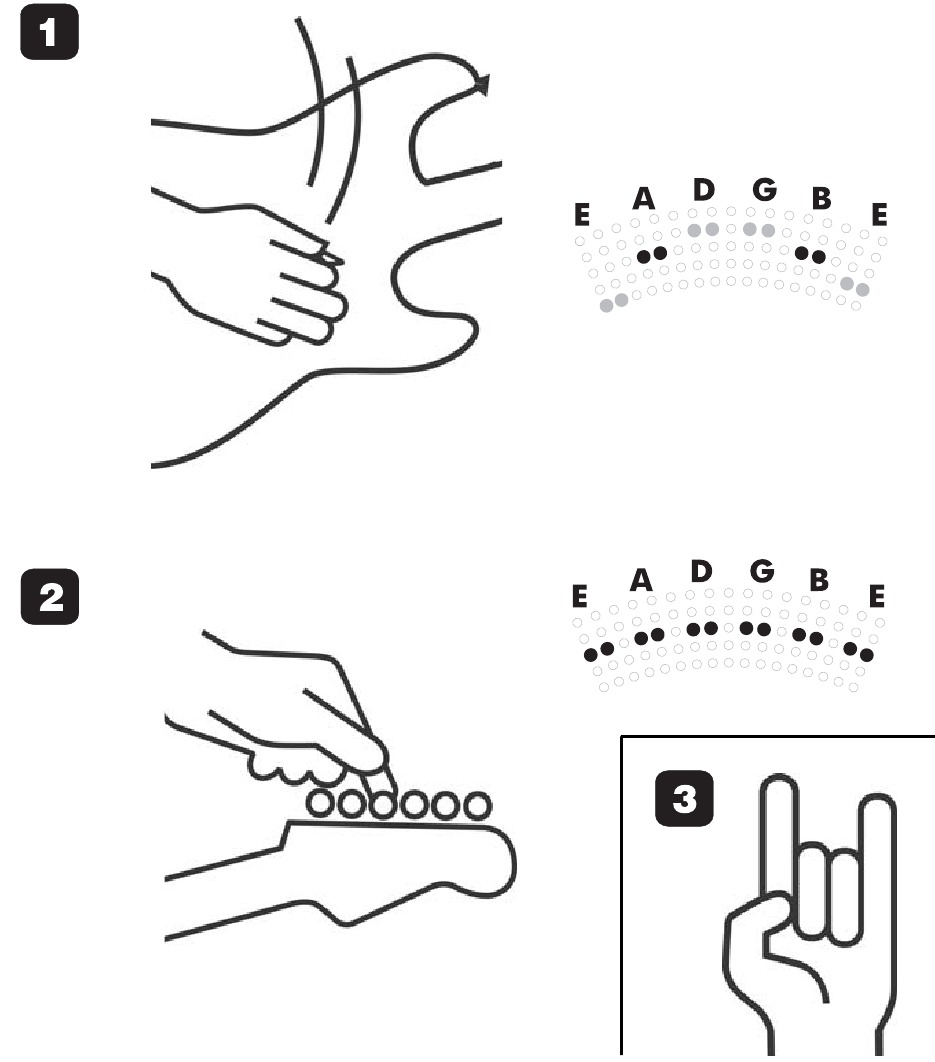

Ja, dit is een polyfone tuner. Met de geweldige PolyTune™ kunt u een overzicht krijgen van de toonhoogte van alle snaren (gitaar of 4/5/6-snarige bas) tegelijkertijd. Tokkel gewoon alle open snaren stevig en gelijkmatig aan, en u kunt precies zien welke snaren moeten worden afgestemd. Het is uw keuze of u de snaren liever fijnstemt in de chromatische of polymodus.

Gitaar - niet gestemd

Gitaar - Gestemd

4-snarige bas - niet gestemd

4-snarige bas - Gestemd

5-snarige bas - niet gestemd

5-snarige bas - Gestemd

6-snarige bas - niet gestemd

6-snarige bas - Gestemd

Verlaagde stemmingen

Om spelers die in verlaagde stemmingen spelen, bijvoorbeeld naar Eb of D, te faciliteren, beschikt PolyTune™ ook over verlaagde stemmingsmodi. Stemmingsmodi kunnen tot 5 halve tonen worden verlaagd en worden geselecteerd met de knop op het achterpaneel aan de rechterkant (van bovenaf gezien). Druk meerdere keren om door de stemmingsmodi te stappen. Het display geeft duidelijk de geselecteerde modus aan. Laat de knop twee seconden ongemoeid en de tuner keert terug naar de stemmodus.

Opmerking:
De polymodus werkt met de standaardstemming EADGBE - niet bijvoorbeeld DADGBE enz.

Modusomschakeling

Via TC Electronics "Monopoly" detectietechnologie detecteert PolyTune™ of u één of meerdere snaren bespeelt en schakelt automatisch tussen de chromatische en de polymodus.

Tip:
Voor de meest nauwkeurige stemming van elektrische gitaren in de polymodus hebben we ontdekt dat het beste resultaat wordt bereikt door de halspickup van de gitaren te selecteren en de duim te gebruiken om de snaren te tokkelen.

Kalibreer de toonhoogte referentie

Activeer Kalibratie

Verhoog Toonhoogte Referentie

Verlaag Toonhoogte Referentie

De standaard toonhoogte referentie is 440 Hz, maar u kunt kalibreren van 435 tot 445 Hz in stappen van één Hz. Om de toonhoogte referentie te wijzigen; druk één keer op beide knoppen op het achterpaneel en gebruik vervolgens de twee knoppen afzonderlijk om omhoog/omlaag te stappen binnen de toonhoogte referentie. Geniet van de numerieke indicatie op het display! - Om terug te keren naar de tunermodus, laat u de knoppen 2 seconden ongemoeid.

Diversen

Automatische dimming van het display - in de rechterbenedenhoek van het display detecteert een Ambilight-sensor de sterkte van het omgevingslicht en past de helderheid van het display automatisch aan. Op deze manier heeft u altijd de juiste helderheid op het display onder alle omstandigheden en deze functie verlengt zelfs de levensduur van de batterij wanneer maximaal licht niet nodig is.

Indicatie van de huidige instellingen - Wanneer u een jackkabel in de ingang steekt, wordt de status van de pedalen weergegeven. De standaardinstellingen zijn: Stemming: E, Toonhoogte Referentie: 440 Hz, Weergavemodus: Naald.

Tip:
PolyTune™ onthoudt de laatst gebruikte instellingen, zelfs als de stroom is losgekoppeld of de batterij is verwijderd.

Batterij vervangen - Draai de duimschroef aan de achterkant van het pedaal los en maak de achterplaat los. Verwijder de oude batterij en bevestig de nieuwe batterij aan de batterijclip, zorg ervoor dat de polariteit correct is. Plaats vervolgens de achterplaat terug. Om de levensduur van de batterij te verlengen; verwijder de ingangsjack wanneer u niet speelt.

Batterijen mogen nooit worden verwarmd, uit elkaar gehaald of in vuur of water worden gegooid. Alleen oplaadbare batterijen kunnen worden opgeladen. Verwijder de batterij wanneer het pedaal langere tijd niet wordt gebruikt. Gooi batterijen weg volgens de plaatselijke wet- en regelgeving.

Indicatie van lage batterijspanning - Wanneer de batterij bijna leeg is, geeft het display dit af en toe aan door "BATT" te schrijven.

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
9. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
10. Laat al het onderhoud over aan gekwalificeerd servicepersoneel.
    Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

• Om het risico op brand of elektrische schok te verminderen, mag u deze apparatuur niet blootstellen aan druppels of spatten en ervoor zorgen dat er geen met vloeistoffen gevulde voorwerpen, zoals vazen, op de apparatuur worden geplaatst.
• Niet installeren in een afgesloten ruimte.

Service

• Al het onderhoud moet worden uitgevoerd door gekwalificeerd personeel.

U wordt gewaarschuwd dat elke wijziging of aanpassing die niet uitdrukkelijk in deze handleiding is goedgekeurd, uw bevoegdheid om deze apparatuur te bedienen ongeldig kan maken.

Volg bij het vervangen van de batterij de instructies voor het omgaan met de batterij in deze handleiding zorgvuldig op.

EMC/EMI
Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels.

Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke interferentie in wooninstallaties.
Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke interferentie veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke interferentie veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer aan te zetten, wordt de gebruiker aangemoedigd om te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen:

• Richt de ontvangstantenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Voor de klanten in Canada:
Dit digitale apparaat van klasse B voldoet aan de Canadese ICES-003.

Technische specificaties

Stembereik: A0 (27,5 Hz) - C8 (4186 Hz)
Stemnauwkeurigheid: +/- 0,5 cent
Referentietoonhoogte: A4 = 435 tot 445 Hz (stappen van 1 Hz)
Ingangsimpedantie: 500 kOhm (pedaal aan)
Voeding: Eén 9V-batterij of AC-adapter (9V DC), - apart verkrijgbaar
Stroomverbruik: 45-50 mA (normaal gebruik)
Afmetingen (BxDxH): 72 mm x 122 mm x 45 mm Gewicht: 300 g/10,6 oz (incl. batterij)
Meegeleverde artikelen: Eén 9V-batterij 2 stuks. 3M klittenband voor bevestiging aan het pedalenbord

Vanwege voortdurende ontwikkeling kunnen deze specificaties zonder voorafgaande kennisgeving worden gewijzigd
