AVE AF940R - Multifunctionele Afstandsbediening Voor Radio Systeem Handleiding
INTRODUCTIE

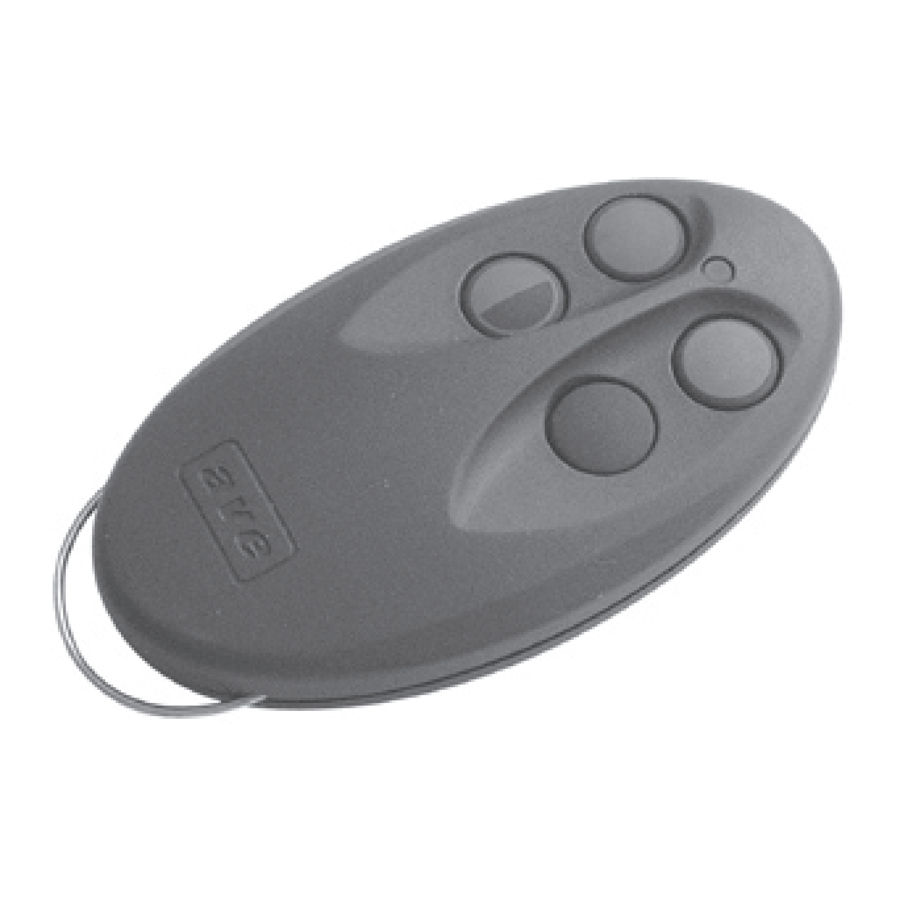

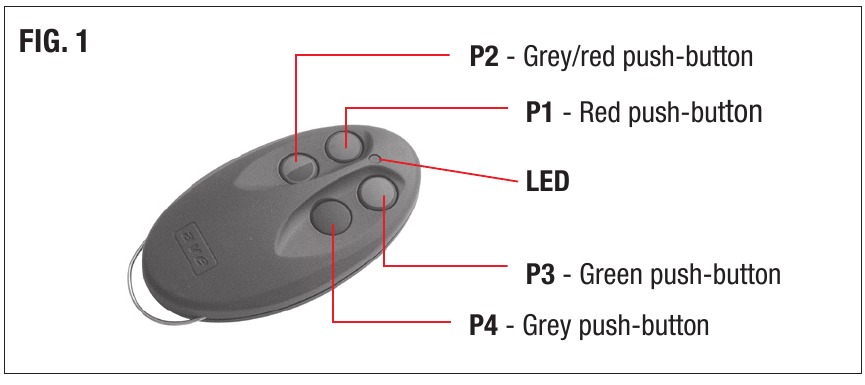

Met de AF940R (afb. 1) afstandsbediening kan een AVE radio inbraakalarm bedieningspaneel (volledig of gedeeltelijk) worden in- en uitgeschakeld, of kan een paniekalarm worden ingeschakeld door via de radio met het alarm bedieningspaneel zelf te communiceren.
Het maakt ook de bediening van 1-kanaals radio-ontvanger R1R en van radio-ontvanger voor rolluikmotorbesturing RT1R mogelijk.
TECHNISCHE GEGEVENS
- Voeding: twee 3V lithium CR2016-type batterijen
- Stroomverbruik: 20 mA tijdens verzending
- Levensduur: min. 6 maanden (afhankelijk van het aantal handelingen)
- Afmetingen: 70x36x13 mm
- Beschermingsgraad: IP40
- Gewicht: 20 g
- RF-kenmerken: AM-transmissie gekwartst op 433,92 MHz; max. vermogen 10 mW
- Signaalcodering: willekeurige vooraf ingestelde 36-bits code
- Werkbereik: meer dan 40 m in de vrije ruimte. Ca. 30 m in woonomgevingen
VERKLARING VAN CONFORMITEIT
AVE Spa verklaart dat de AF904R afstandsbediening in overeenstemming is met de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG.
Bovendien voldoet het aan de normen EN 50130-4 en EN 50081-1.
WERKING

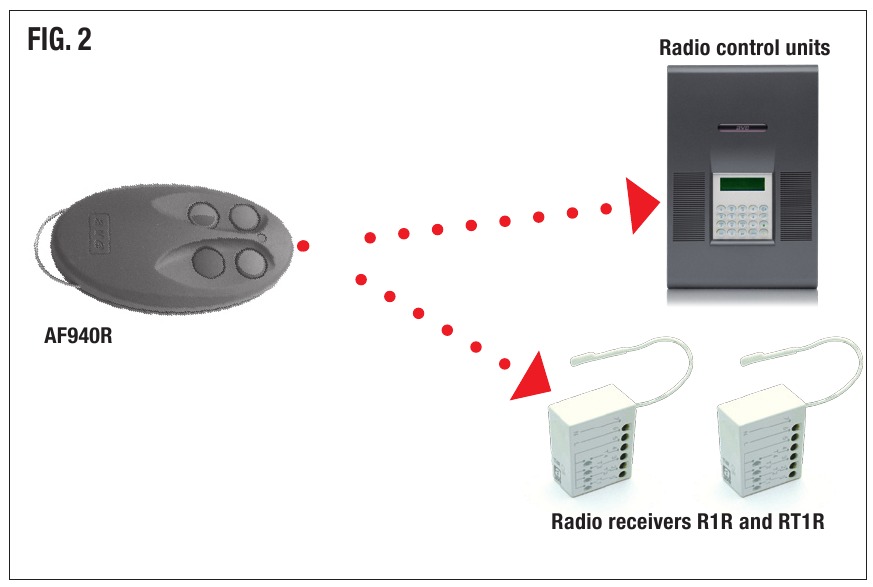

De AF940R afstandsbediening werkt samen met de radio-ontvangers, radio inbraakalarm bedieningspanelen en radio-ontvangers zoals weergegeven in figuur 2.
De vier toetsen aan boord kunnen de volgende bedieningen naar radio inbraakalarm centrales en ontvangers sturen.
| Toets | Inbraakalarm bedieningspaneel | R1R ontvanger | RT1R ontvanger |
| Rood | Bedieningspaneel inschakelen | "ON Command" (AAN Commando) (Relais aan boord bekrachtigd) | --- |
| Groen | Bedieningspaneel uitschakelen | "OFF command" (UIT commando) (Relais aan boord niet-bekrachtigd) | --- |
| Grijs/Rood | Gedeeltelijk inschakelen zones A+B (met JP1 aangesloten. Zie opmerking 1) - | --- | --- |
| Paniekalarmbediening (met JP1 losgekoppeld. Zie opmerking 1) | Stapsgewijs of tijd commando | Motor omhoog/omlaag commando of alleen omlaag | |
| Grijs | Paniekalarmbediening | Stapsgewijs of tijd commando | Motor omhoog/omlaag commando of alleen omhoog |
Opmerking 1: de functionaliteit die in de tabel van de Grijs/Rode toets wordt beschreven, is afhankelijk van Jumper JP1 op de elektronische printplaat van de afstandsbediening. (figuur 3)
Opmerking 2: raadpleeg de betreffende gebruikershandleidingen voor meer informatie over de functionaliteit en programmering van de regeleenheid en de ontvangers.
DE BATTERIJ VERVANGEN
Om de batterij te vervangen, gaat u als volgt te werk en raadpleegt u figuur 3:
- Open de behuizing na het verwijderen van de schroef die de behuizing sluit
![]()
- Vervang de batterijen die in hun zittingen zijn geplaatst volgens de aangegeven polariteiten (de batterijen zijn over elkaar gemonteerd om hun verbinding in serie te maken).
![]()
- Sluit de behuizing weer
![]()
