Elecom JC-W01U - Handleiding Gamepad Converter

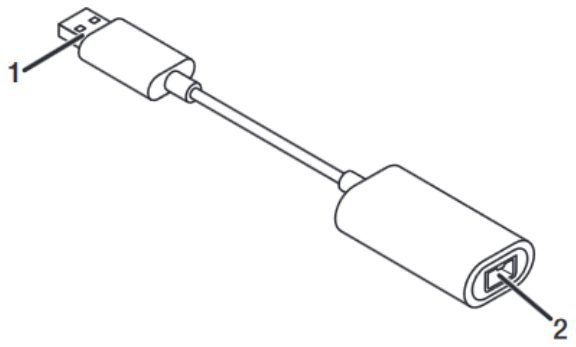

Naam en functie van elk onderdeel

1. USB-connector
2. Controllerpoort

De tabel toont de knoptoewijzing wanneer de Classic Controller / Classic Controller Pro is aangesloten.

De controller aansluiten op dit product

De controller aansluiten op dit product

Dit product aansluiten op een pc

Steek de USB-connector van dit product in de USB-poort van de pc.
Het product wordt automatisch herkend door de pc.

Zorg ervoor dat het is aangesloten op een poort die 500mA stroom levert.

• U kunt de USB erin steken of verwijderen, zelfs als de pc is ingeschakeld.
• Zorg ervoor dat de USB-connector met de juiste kant naar boven zit en correct is aangesloten.

2. Het Windows-standaardstuurprogramma wordt automatisch geïnstalleerd.
   De verbinding tussen dit product en de pc is voltooid.

De werking controleren

Controleer de werking via het scherm "Game Controller" (Gamecontroller) van het configuratiescherm.
Volg de onderstaande stappen om het scherm "Game Controller" (Gamecontroller) te openen.

De meldingen kunnen per besturingssysteem verschillen. Controleer dit aan de hand van uw besturingssysteem.

• Voor Windows ® 10
  Klik in het startmenu op (Instellingen), selecteer "Apparaten" →"Bluetooth en andere apparaten" en klik vervolgens op "Apparaten en printers" onder "Verwante instellingen". Klik met de rechtermuisknop op "JC-W01U" en selecteer "Gamecontrollerinstellingen".
• Voor Windows ® 8.1
  Klik met de rechtermuisknop op de Startknop in de linkerbenedenhoek van het scherm en selecteer "Configuratiescherm" → "Apparaten en printers" → "Hardware en geluiden". Klik met de rechtermuisknop op "JC-W01U" en selecteer "Gamecontrollerinstellingen".
• Voor Windows ® 7
  Selecteer "Start" menu → "Apparaten en printers". Klik met de rechtermuisknop op "USB Gamepad" en selecteer "Gamecontrollerinstellingen".
• Voor Windows Vista ® Selecteer "Start" menu → "Configuratiescherm". Klik op "Hardware en geluiden" en klik vervolgens op "Gamecontroller".
• Voor Windows ® XP Selecteer "Start" menu →"Configuratiescherm". Klik op "Printers en andere hardware" en klik vervolgens op "Gamecontroller".

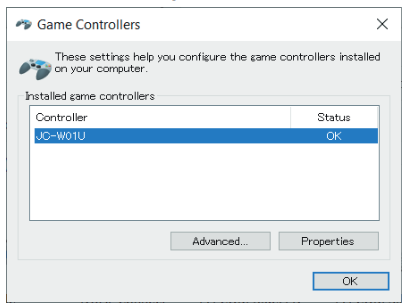

1. Selecteer "JC-W01U" in de gamecontrollers en klik op de knop "Eigenschappen" (Properties).

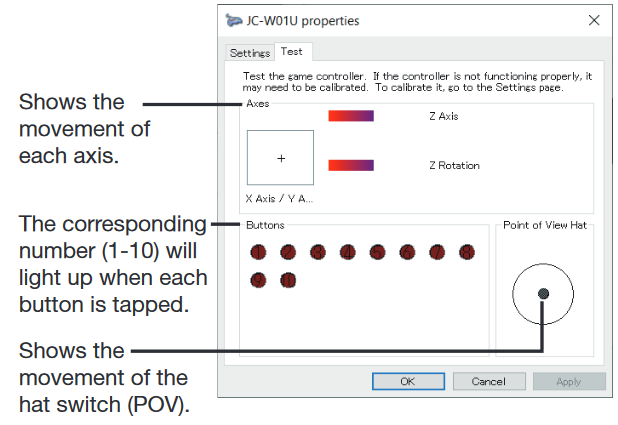

2. Controleer de functie van elke knop onder het tabblad "Test".


Assen (Axes)- Toont de beweging van elke as.
Knoppen (Buttons)- Het corresponderende nummer (1-10) licht op wanneer elke knop wordt ingedrukt.
Point of view hat- Toont de beweging van de hat switch (POV).

3. Klik op de knop "OK".
   Sluit het scherm "JC-W01U properties" (JC-W01U eigenschappen).
4. Klik op de knop "OK".
   Sluit het venster "Game Controllers" (Gamecontrollers).
   Als de beweging van elke knop correct is, wordt de controller correct herkend.

De continue vuurfunctie gebruiken

De continue vuurfunctie kan worden ingesteld voor elke knop (1 tot 10) op de controller. U kunt ervoor kiezen om de continue vuurfunctie alleen voor bepaalde knoppen of voor alle knoppen in te schakelen.

• De continue vuurfunctie heeft twee modi: handmatige continue vuurmodus, waarin continu vuur alleen plaatsvindt terwijl de knop wordt ingedrukt, en automatische continue vuurmodus, waarin continu vuur doorgaat wanneer de knop wordt losgelaten.
• De snelheid van het continue vuur kan niet worden gewijzigd.

Om continu vuur in te schakelen

Druk op de knop waarvoor u continu vuur wilt activeren terwijl u de HOME button ingedrukt houdt.
Druk één keer om de handmatige continue vuurmodus te activeren.
Druk nogmaals om de automatische continue vuurmodus te activeren.
Druk nogmaals om terug te keren naar de normale modus (continu vuur UIT).

Continu vuur voor alle knoppen uitschakelen

Druk snel twee keer op de HOME button. Alle knoppen keren terug naar de normale modus (continu vuur UIT).

Specificaties

Veiligheidsmaatregelen

Neem de volgende voorzorgsmaatregelen in acht om een veilig gebruik te garanderen.

Het negeren van deze voorzorgsmaatregelen kan leiden tot onjuiste behandeling die de dood of ernstig letsel kan veroorzaken.

Het negeren van deze voorzorgsmaatregelen kan leiden tot onjuiste behandeling die ernstig letsel of schade kan veroorzaken.

Verboden actie

Verplichte actie

Situatie die aandacht nodig heeft

Als er een vreemd object (water, metalen voorwerpen) in dit product terechtkomt, stop dan onmiddellijk met het gebruik en verwijder het van uw pc. Het blijven gebruiken van het product in de huidige staat kan brand of een elektrische schok veroorzaken.

Als het product abnormaal functioneert, zoals opwarmen, rookontwikkeling of een vreemde geur, stop dan onmiddellijk met het gebruik en sluit uw pc af. Nadat u hebt gecontroleerd of het product geen warmte genereert die brandwonden kan veroorzaken, verwijdert u het van uw pc. Neem daarna contact op met uw dealer. Het blijven gebruiken van het product kan brand of een elektrische schok veroorzaken.

Laat dit product niet vallen en stoot er niet tegenaan.
Als dit product beschadigd is, stop dan onmiddellijk met het gebruik en verwijder het van uw pc. Neem daarna contact op met uw dealer. Brand of elektrische schokken kunnen optreden als dit product beschadigd wordt gebruikt.

Probeer dit product niet te demonteren, te wijzigen of te repareren.
Dit kan brand, een elektrische schok of schade aan het product veroorzaken. Defecten vallen niet onder de garantie.

Plaats dit product niet in een vuur, omdat het product kan barsten, wat kan leiden tot brand of letsel.

Steek de receiver-unit niet in of trek hem er niet uit met natte handen. Wijzig of buig het product bovendien niet met geweld. Het zal een brand of elektrische schok veroorzaken.

Plaats dit product niet in een van de volgende omgevingen:

• In auto's in de zon, in direct zonlicht of in de buurt van kachels en andere plaatsen waar hoge temperaturen voorkomen.
• Op een vochtige plaats of een plaats waar condensatie kan optreden.
• Op een oneffen plaats of een plaats die is blootgesteld aan trillingen.
• Op een plaats waar een magnetisch veld wordt gegenereerd (zoals in de buurt van een magneet).
• Op een stoffige plaats.

Dit product heeft geen waterdichte structuur.
Gebruik of bewaar het op een plaats die niet is blootgesteld aan vloeistoffen zoals water. Elke vloeistof, zoals regen, waterspray, sap, koffie of zweet, evenals stoom, kan een storing in dit product veroorzaken.

Wanneer u dit product wilt weggooien, zorg er dan voor dat u dit doet in overeenstemming met de lokale verordeningen en wetten van uw regio.

Beperking van Aansprakelijkheid

• In geen geval is ELECOM Co., Ltd. aansprakelijk voor gederfde winst of speciale, indirecte, punitieve schade die voortvloeit uit het gebruik van dit product.
• ELECOM Co., Ltd. is niet aansprakelijk voor verlies van gegevens, schade of andere problemen die kunnen optreden bij apparaten die op dit product zijn aangesloten.

Compliance status (Nalevingsstatus)
https://www.elecom.co.jp/global/certification/ ;

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1. dit apparaat mag geen schadelijke storing veroorzaken, en
2. dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.

Om dit product te verbeteren, kunnen het ontwerp en de specificaties zonder voorafgaande kennisgeving worden gewijzigd.

Responsible party (Verantwoordelijke partij) (Alleen voor FCC-zaken)
Around The World Trading Inc.,
7636 Miramar Rd #1300, San Diego, CA 92126
elecomus.com

ELECOM CO., LTD.
www.elecom.co.jp/global/

• Het is verboden om deze handleiding geheel of gedeeltelijk zonder toestemming te kopiëren en/of te reproduceren.
• De specificaties en het uiterlijk van dit product kunnen zonder voorafgaande kennisgeving worden gewijzigd om het product te verbeteren.
• Controleer bij het exporteren van dit product de exportvoorschriften van het land van herkomst.
• Windows en het Windows-logo zijn gedeponeerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen.
• Wii is een geregistreerd handelsmerk van NINTENDO Co. Ltd. in Japan en andere landen.
• Dit product is een origineel product van ELECOM Co., Ltd. en is geen gelicentieerd product van NINTENDO Co. Ltd.
• Bedrijfsnamen, productnamen en andere namen in deze handleiding zijn handelsmerken of geregistreerde handelsmerken.

Een klant die buiten Japan koopt, dient contact op te nemen met de lokale verkoper in het land van aankoop voor vragen. Bij "ELECOM CO., LTD. (Japan)" is er geen klantenondersteuning beschikbaar voor vragen over aankopen of gebruik in/vanuit andere landen dan Japan. Er is ook geen andere taal dan Japans beschikbaar. Vervangingen zullen worden gedaan onder de voorwaarde van de Elecom-garantie, maar zijn niet beschikbaar van buiten Japan.

Gamepad converter (Gamepad-converter)
Manual (Handleiding), Safety precautions (Veiligheidsmaatregelen), and Compliance with regulations (Naleving van voorschriften)
1st edition, August 30, 2022
