Magellan DCTXP2, DCTXP2-TI07 - Draadloze 2-zone deurcontact handleiding

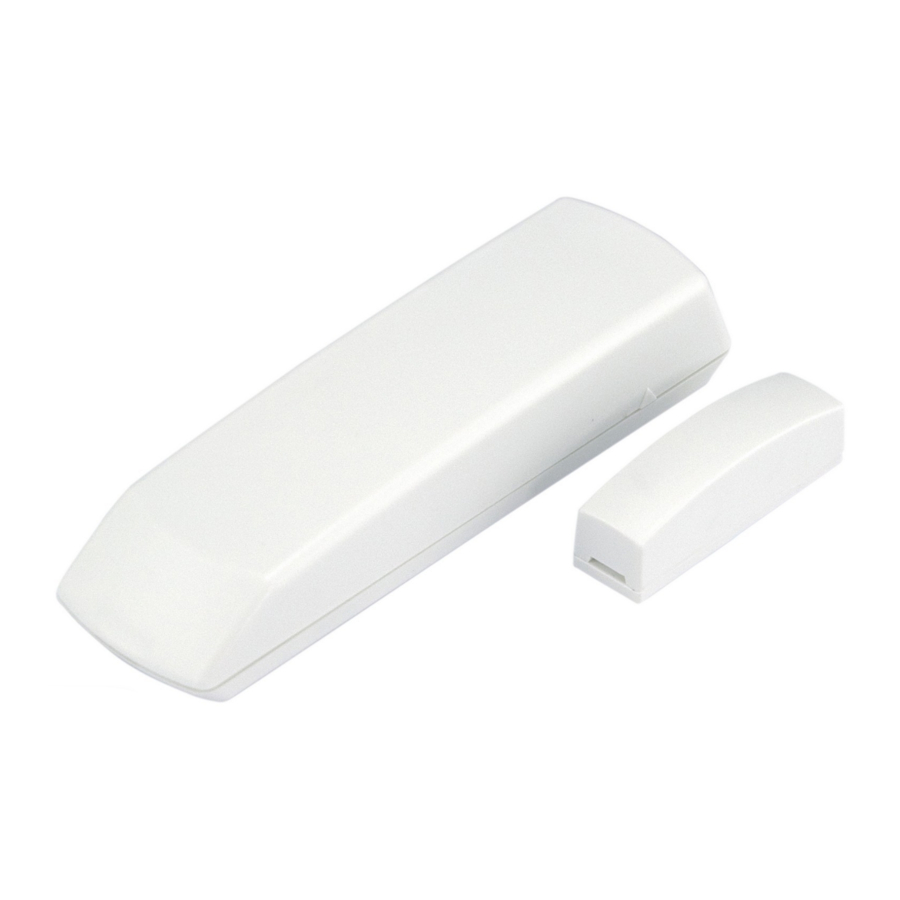

Inleiding
De DCTXP2 kan twee ingangen tegelijkertijd ondersteunen (reedcontact & universele ingang). Het verzendt twee verschillende serienummers (SN), één voor elke ingang, die altijd SN en SN+1 zijn (bijv. 240 000 & 240 001). Een schakelaar of ander beveiligingsapparaat kan worden aangesloten op de universele zender ingangsklemmen om draadloze overdracht van de open/gesloten status van het apparaat te bieden.
Locatie & Montage
Er moet minstens 30 cm (1ft) tussen elke zender en 1,5 m (5ft) tussen de zenders en de ontvanger zijn.
Het apparaat testen
- Voer een signaalsterktetest uit voordat u de installatie voltooit. Als de transmissie zwak is, verplaatst u de zender een paar centimeter om de ontvangst te verbeteren.
- Controleer of de batterijen correct zijn geplaatst.
- Wijs het deurcontact toe aan een Magellan-ontvanger.
- Open en sluit de toegewezen deur/raam om de juiste werking te controleren.
- Knip, buig of verander de antenne niet. Vermijd het monteren van het deurcontact in de buurt van of op metaal, omdat dit de transmissie kan beïnvloeden.

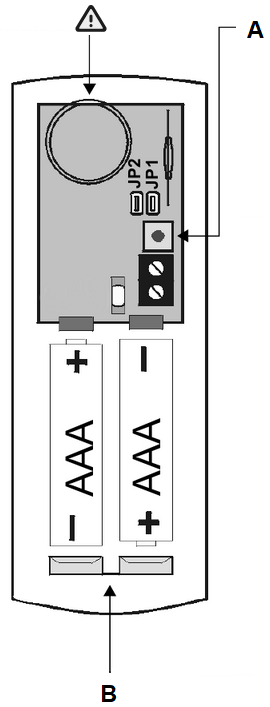

| Jumpers | |
| JP1 ON | Normaal Open Reed Schakelaar/Universele Ingang: open = "zone open" (zone open) signaal gesloten = "zone gesloten" (zone gesloten) signaal |
| JP1 OFF | Normaal Gesloten Reed Schakelaar/Universele Ingang: open = "zone gesloten" (zone gesloten) signaal gesloten = "zone open" (zone open) signaal |
| JP2 | NIET IN GEBRUIK |
-
Leermodus In de Leermodus kunt u de serienummers van elke ingang verzenden. Om de Leermodus te openen, opent u de klep en wacht u tot de LED stopt met knipperen. Anti-Sabotage Schakelaar Serienummer Visuele Bevestiging Druk eenmaal op de anti-sabotageschakelaar en laat deze los. SN = Reed schakelaar (bijv. 240 000) De LED knippert vier keer. Druk tweemaal binnen één seconde op de anti-sabotageschakelaar en laat deze los. SN+1 = Universele zender ingang (bijv. 240 001) De LED knippert snel twee keer vier keer. -
Het apparaat van stroom voorzien
Controleer de juiste polariteit en plaats twee alkaline "AAA" batterijen. Na het plaatsen van de batterijen begint een opstartsequentie (10-20 seconden) waarin het deurcontact geen open zone of sabotage detecteert.
Batterij bijna leeg
Het deurcontact voert elke 12 uur een batterijtest uit. Als de spanning na vier opeenvolgende batterijtests (48 uur) lager is dan 2,3 V, knippert de rode LED met tussenpozen van 5 seconden en verzendt de DCTXP2 een signaal voor een bijna lege batterij.
De batterijen vervangen
De batterijen vervangen:- Verwijder de oude batterijen.
- Druk meerdere keren op de anti-sabotageschakelaar en laat deze los.
- Wacht 60 seconden om het apparaat opnieuw te initialiseren.
Technische Specificaties | |
| Reed contact met magneet | Eén (hoge gevoeligheid) met een standaard opening van 1 cm (0,4") van de magneet |
| Ingang Reactie Tijd | 45 ms |
| RF-frequentie | 433MHz of 868MHz |
| Vermogen | 3.0Vdc (Twee "AAA" Alkaline batterijen)* |
| Levensduur batterij | Tot drie jaar** |
| Bereik (typisch in een woonomgeving) | MG/SP Series, RTX3, en RCV3: 60m (200ft) Magellan Console: 30m (100ft) Spectra 1759MG: 45m (150ft) |
| Anti-sabotage schakelaar | Ja |
| Compatibiliteit | MG5000/MG5050, Elke Spectra SP Series paneel, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG, en RCV3 |
| Afmetingen | 11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in) |
| Bedrijfstemperatuur | 0°C tot 49°C (32°F tot 120°F) |
| Goedkeuringen† 433MHz 868MHz |  |
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
† Goedkeuringen in behandeling. Bezoek onze website op www.paradox.com voor de meest recente informatie over productgoedkeuringen.
* De garantie is niet van toepassing op de batterijen die bij het apparaat worden geleverd.
** De levensduur van de batterij is afhankelijk van het verkeer door de beschermde zone.
Wijzigingen of aanpassingen aan apparatuur die niet uitdrukkelijk zijn goedgekeurd door Paradox Ltd. kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
Magellan is een handelsmerk of geregistreerd handelsmerk van Paradox Ltd. en haar filialen in Canada, de Verenigde Staten en andere landen. Alle rechten voorbehouden. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Een of meer van de volgende patenten kunnen van toepassing zijn: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 en RE39406. Canadese en internationale patenten kunnen ook van toepassing zijn. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP
Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende voorwaarden:
- Dit apparaat mag geen schadelijke storing veroorzaken en
- Dit apparaat moet alle ontvangen storing accepteren, inclusief storing die een ongewenste werking kan veroorzaken.
Garantie: Raadpleeg de MG-6060/MG-6030 referentiehandleidingen en de beperkte garantieverklaring op de website www.paradox.com/terms voor volledige garantie-informatie over dit product. Uw gebruik van het Paradox-product betekent dat u alle garantievoorwaarden accepteert.
