Omron NE1A-SCPU02 - Veiligheidsnetwerkcontroller handleiding

Normen

De NE1A-SCPU02 is ontworpen en vervaardigd in overeenstemming met de volgende normen:
EN ISO13849-1:2015 Cat.4 PL e
IEC61326-3-1
EN ISO13850
IEC61508 delen 1-7 SIL3
EN61131-2
UL508
ANSI/ISA 12.12.01
EN ISO13849-2
EN62061
EN60204-1
NFPA 79
ANSI RIA 15.06
ANSI B11.19
CSA C22.2 No.142, No.213
ANSI/UL1998

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot licht of matig letsel, of kan leiden tot ernstig letsel of de dood. Daarnaast kan er aanzienlijke materiële schade zijn.

Betekenis van waarschuwingssymbolen

De volgende waarschuwingssymbolen worden in deze handleiding gebruikt.

	Geeft verboden handelingen aan
	Geeft verplichte handelingen aan

Waarschuwingsberichten

Er kan ernstig letsel optreden als gevolg van het verlies van vereiste veiligheidsfuncties. Gebruik de testuitgangen van de NE1A-SCPU02 niet als veiligheidsuitgangen.

Er kan ernstig letsel optreden als gevolg van het verlies van vereiste veiligheidsfuncties. Gebruik DeviceNet standaard I/O-gegevens of Expliciete berichtgegevens niet als veiligheidsgegevens.

Er kan ernstig letsel optreden als gevolg van het verlies van vereiste veiligheidsfuncties. Gebruik LED's op de NE1A-SCPU02 niet voor veiligheidsbewerkingen.

Er kan ernstig letsel optreden als gevolg van een defect aan de uitgangen. Sluit geen belastingen aan die de nominale waarde overschrijden op de veiligheidsuitgangen en de testuitgangen.

Er kan ernstig letsel optreden als gevolg van het verlies van vereiste veiligheidsfuncties. Sluit de NE1A-SCPU02 correct aan, zodat de 24VDC-lijn de uitgangen NIET per ongeluk of onbedoeld raakt.

Er kan ernstig letsel optreden als gevolg van het verlies van vereiste veiligheidsfuncties. Aard de 0V-lijn van de voeding voor externe uitvoerapparaten, zodat de apparaten NIET inschakelen wanneer de veiligheidsuitvoerlijn of de testuitvoerlijn is geaard.

Er kan ernstig letsel optreden als gevolg van het verlies van vereiste veiligheidsfuncties. Gebruik geschikte componenten of apparaten volgens de vereisten in de volgende tabel.

Voorzorgsmaatregelen voor veilig gebruik

Voorzichtig behandelen

Laat de NE1A-SCPU02 niet op de grond vallen en stel deze niet bloot aan overmatige trillingen of mechanische schokken. De NE1A-SCPU02 kan beschadigd raken en mogelijk niet correct functioneren.

Installatie- en opslagomgeving

Gebruik of bewaar de NE1A-SCPU02 niet op een van de volgende locaties.

• Locaties die zijn blootgesteld aan direct zonlicht.
• Locaties die zijn blootgesteld aan temperaturen of vochtigheid buiten het bereik dat in de specificaties is aangegeven.
• Locaties die zijn blootgesteld aan condensatie als gevolg van ernstige temperatuurveranderingen.
• Locaties die zijn blootgesteld aan corrosieve of ontvlambare gassen.
• Locaties die zijn blootgesteld aan stof (vooral ijzerstof) of zouten.
• Locaties die zijn blootgesteld aan water, olie of chemicaliën.
• Locaties die zijn blootgesteld aan schokken of trillingen.

Neem passende en voldoende maatregelen bij het installeren van systemen op de volgende locaties. Ongepaste en onvoldoende maatregelen kunnen leiden tot storingen.

• Locaties die zijn blootgesteld aan statische elektriciteit of andere vormen van ruis.
• Locaties die zijn blootgesteld aan sterke elektromagnetische velden.
• Locaties die zijn blootgesteld aan mogelijke blootstelling aan radioactiviteit.
• Locaties in de buurt van voedingen.

Installatie/Montage

• Gebruik de NE1A-SCPU02 in een behuizing met IP54-bescherming of hoger volgens IEC/EN 60529.
• Gebruik een DIN-rail (TH35-7.5 volgens IEC60715) om de NE1A-SCPU02 in de schakelkast te plaatsen.
• Monteer de NE1A-SCPU02 op DIN-rails met bevestigingen (TYPE PFP-M, niet inbegrepen bij dit product), zodat deze niet uit de rails vallen door trillingen enz.
• Er moet rondom de NE1A-SCPU02 een ruimte van minimaal 50 mm beschikbaar zijn vanaf de boven- en onderkant voor ventilatie en bedrading.
• Dit is een product van klasse A. In woonwijken kan het radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen om de storing te verminderen.

Installatie/Bedrading

• Gebruik het volgende om externe I/O-apparaten aan te sluiten op de NE1A-SCPU02.

  Massieve draad	0,2 tot 2,5 mm2 AWG24 tot 12
  Standaard (flexibele) draad	0,34 tot 1,5 mm2 AWG22 tot 16

• Koppel de NE1A-SCPU02 los van de stroomvoorziening bij het bedraden. Apparaten die op de NE1A-SCPU02 zijn aangesloten, kunnen onverwachts werken.
• Pas correct gespecificeerde spanningen toe op de NE1A-SCPU02-ingangen. Het toepassen van ongepaste DC-spanning en AC-spanningen zorgt ervoor dat de NE1A-SCPU02 uitvalt.
• Zorg ervoor dat u de communicatiekabel en de I/O-kabel scheidt van de hoogspannings-/stroomlijnen.
• Wees voorzichtig dat u uw vingers niet beknelt bij het bevestigen van connectoren aan de stekkers op de NE1A-SCPU02.
• Monteer de schroef van de DeviceNet-connector en de I/O-connector correct. (0,25-0,3 N•m)
• Onjuiste bedrading kan leiden tot verlies van de veiligheidsfunctie. Sluit geleiders correct aan en controleer de werking van de NE1A-SCPU02 voordat u het systeem in gebruik neemt waarin de NE1A-SCPU02 is opgenomen.
• Nadat de bedrading is voltooid, moet u het label voor het voorkomen van draadknippen op de NE1A-SCPU02 verwijderen om warmte te laten ontsnappen voor een goede koeling.

Selectie van voeding

Gebruik een DC-voeding die voldoet aan de onderstaande vereisten.

• Secundaire circuits van de DC-voeding zijn door dubbele isolatie of versterkte isolatie geïsoleerd van het primaire circuit.
• De DC-voeding voldoet aan de vereisten voor klasse 2-circuits of een circuit met beperkte spanning/stroom die is vermeld in UL 508.
• 20 ms of meer van de output hold-tijd.
• DC-voeding die voldoet aan de vereisten voor SELV die zijn vermeld in IEC/EN60950-1 of EN 50178.

Periodieke inspectie en onderhoud

• Koppel de NE1A-SCPU02 los van de stroomvoorziening bij het vervangen. Apparaten die op de NE1A-SCPU02 zijn aangesloten, kunnen onverwachts werken.
• Demonteer, repareer of modificeer de NE1A-SCPU02 niet. Dit kan leiden tot verlies van de veiligheidsfuncties.

Afvoer

• Wees voorzichtig dat u niet gewond raakt bij het demonteren van de NE1A-SCPU02.
  Het bovenstaande is een onderdeel van de aanwijzingen. Gebruik het na het lezen van de bedieningshandleiding.

Aanvullende voorzorgsmaatregelen volgens ANSI/ISA 12.12.01

1. Deze apparatuur is alleen geschikt voor gebruik in klasse I, Div.2, groep A, B, C, D of niet-gevaarlijke locaties.
2.
   Explosiegevaar - Vervanging van componenten kan de geschiktheid voor klasse I, Div.2 aantasten.
3.
   Explosiegevaar. Koppel de apparatuur niet los, tenzij de stroom is uitgeschakeld of het gebied niet-gevaarlijk is.
4. Dit apparaat is van het open type en moet worden geïnstalleerd in een behuizing die geschikt is voor de omgeving en is alleen toegankelijk met behulp van een gereedschap of sleutel.
5.
   Explosiegevaar - Sluit de USB-connector niet aan, tenzij de stroom is uitgeschakeld of het gebied niet-gevaarlijk is.

SPECIFICATIES

Omgevingsspecificaties

¹⁾ V0-G0: voor interne logische schakeling, V1-G: voor externe invoerapparaten en testuitgangen
V2-G: voor externe uitvoerapparaten

Specificaties veiligheidsingang

Specificaties veiligheidsuitgang

In het geval dat een veiligheidsuitgang is geconfigureerd als "Safety Pulse Test" (Veiligheidspulstest), terwijl deze uitgang in een AAN-status is, wordt het gepulste uit-signaal (pulsbreedte: 580 µs) continu uitgevoerd voor foutdiagnose. Bevestig de responstijd van het apparaat dat is aangesloten op de veiligheidsuitgangen, zodat het apparaat niet defect raakt als gevolg van deze uit-puls.

Specificaties testuitgang

²⁾ Totale stroom T0-T7 tegelijkertijd: 1,4 A

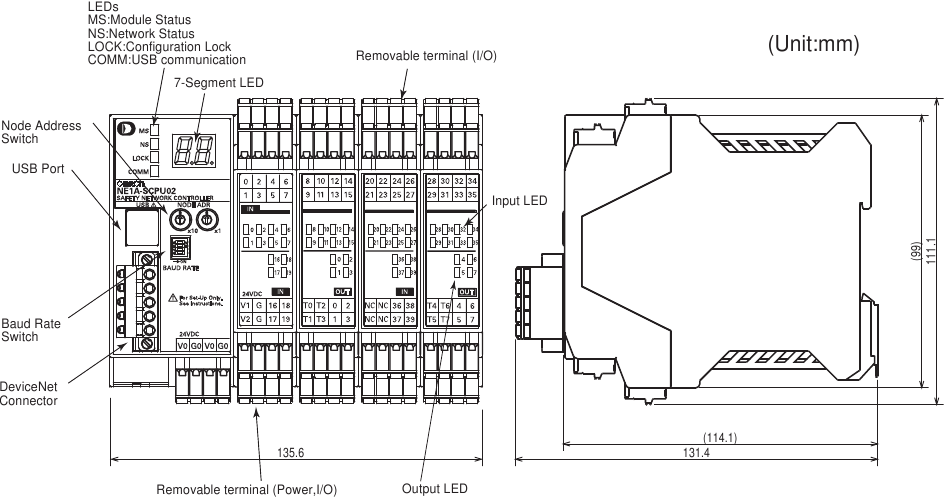

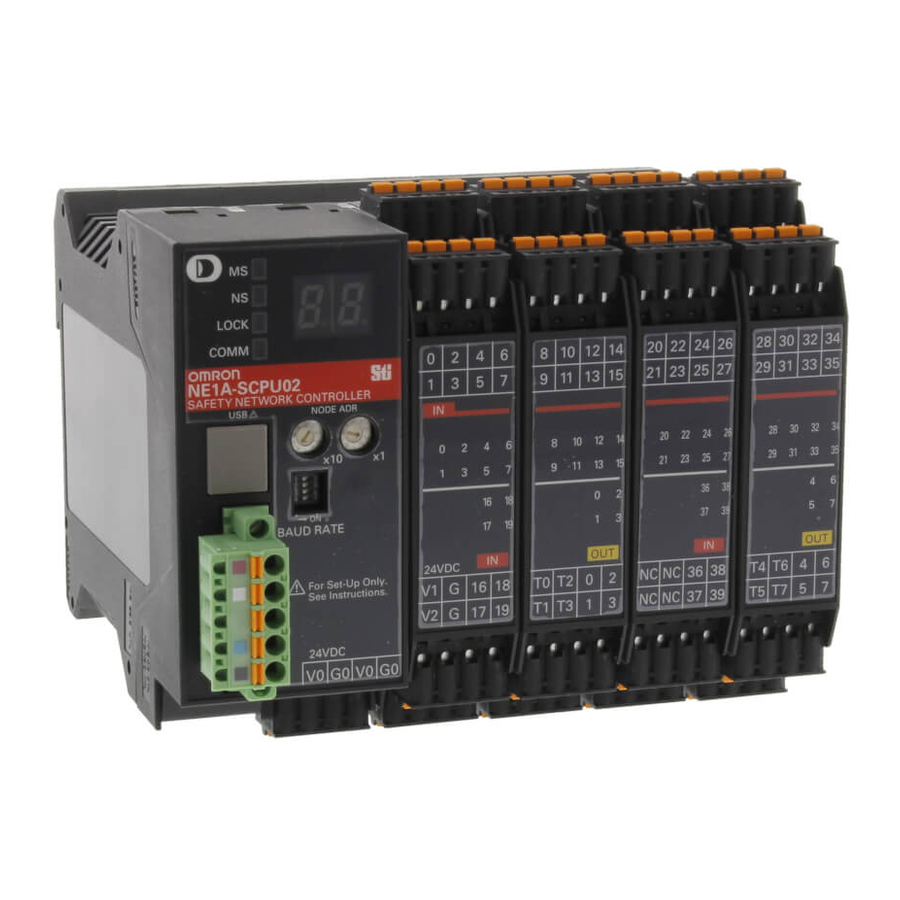

ONDERDEELNAMEN EN FUNCTIE / AFMETINGEN

Indicatoren

7-segments LED's

• In de normale staat toont de 7-Segment LED het nodeadres van de NE1A-SCPU02 zelf in decimaal getal (00-63). Het nodeadres, afhankelijk van de operationele status van de NE1A-SCPU02, wordt "AAN" of "Knipperend".
• Indien in foutstatus, worden de foutcode en het nodeadres van de foutvoorkomens afwisselend weergegeven in de volgorde van het nodeadres.
• In "standalone mode" (standalone modus) wordt "nd" weergegeven in de normale toestand.

Draaischakelaar

• Het nodeadres kan worden ingesteld met een 2-cijferige 10-positie draaischakelaar.
• Het nodeadresbereik loopt van 0 tot 63 (standaard: 63).
• Indien ingesteld van 64 tot 99, kan het nodeadres worden ingesteld met een configuratietool.

Dip-schakelaar

X: Maakt niet uit

INTERNE SCHAKELING EN BEDRADING

Aanduidingen en functies van aansluitklemmen

• De maximale temperatuur van de aansluitklem is 80°C.
• Gebruik een SELV-voedingsbron voor de DC-hoofdstroombron.

DeviceNet-connector

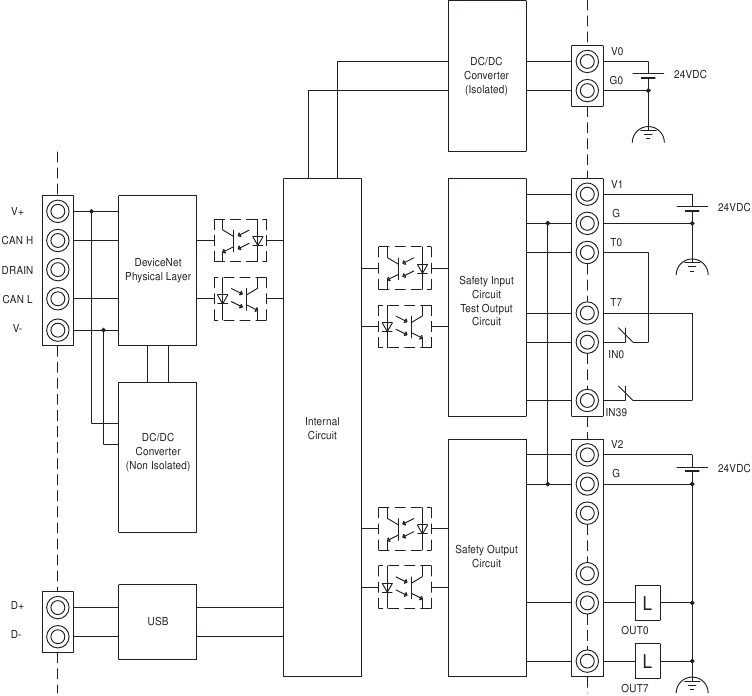

Voorbeeld van interne schakeling en bedrading

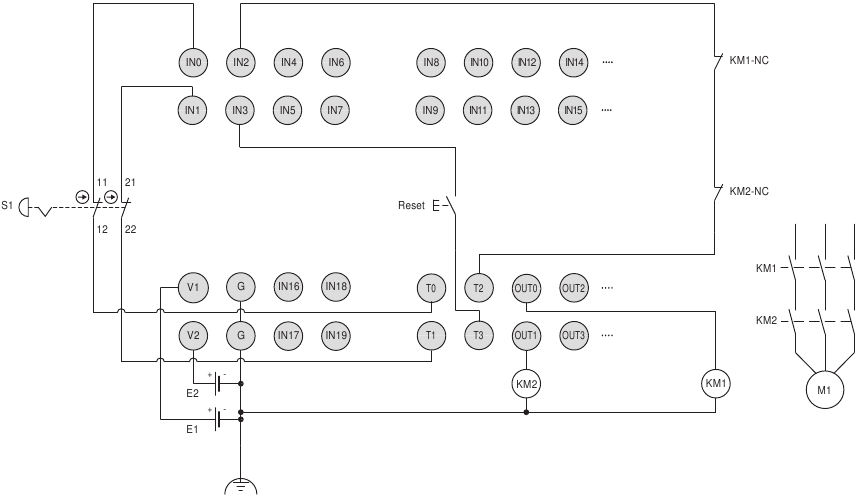

I/O-bedradingsvoorbeeld: Noodstop (dubbel kanaal) met handmatige reset

E1, E2: 24VDC-voedingsbron
S1: Noodstopknop (positief openend contact)
KM1, KM2: Schakelaar

Geschiktheid voor gebruik

De bedrijven van Omron zijn niet verantwoordelijk voor de conformiteit met normen, codes of voorschriften die van toepassing zijn op de combinatie van het product in de toepassing of het gebruik van het product door de koper. Op verzoek van de koper zal Omron toepasselijke certificeringsdocumenten van derden verstrekken waarin de classificaties en gebruiksbeperkingen worden vermeld die van toepassing zijn op het product. Deze informatie is op zichzelf niet voldoende voor een volledige vaststelling van de geschiktheid van het product in combinatie met het eindproduct, de machine, het systeem of een andere toepassing of gebruik. De koper is als enige verantwoordelijk voor het bepalen van de geschiktheid van het betreffende product met betrekking tot de toepassing, het product of het systeem van de koper. De koper neemt in alle gevallen de verantwoordelijkheid voor de toepassing.

GEBRUIK HET PRODUCT NOOIT VOOR EEN TOEPASSING DIE EEN SERIEUS RISICO VOOR LEVEN OF EIGENDOM MET ZICH MEEBRENGT OF IN GROTE HOEVEELHEDEN ZONDER ERVOOR TE ZORGEN DAT HET SYSTEEM ALS GEHEEL IS ONTWORPEN OM DE RISICO'S AAN TE PAKKEN EN DAT HET/DE OMRON-PRODUCT(EN) CORRECT IS/ZIJN GECLASSificeerd EN GEÏNSTALLEERD VOOR HET BEOOGDE GEBRUIK BINNEN DE ALGEMENE APPARATUUR OF HET SYSTEEM.

OMRON Corporation (fabrikant)
Shiokoji Horikawa, Shimogyo-ku, Kyoto, 600-8530 JAPAN
Contact: www.ia.omron.com

Regionale hoofdkantoren
OMRON EUROPE B.V. (importeur in de EU)
Wegalaan 67-69,2132 JD Hoofddorp
Nederland
Tel: (31)2356-81-300
Fax: (31)2356-81-388

OMRON ELECTRONICS LLC
2895 Greenspoint Parkway, Suite 200
Hoffman Estates, IL 60169 U.S.A.
Tel: (1) 847-843-7900
Fax: (1) 847-843-7787

OMRON ASIA PACIFIC PTE. LTD.
No. 438A Alexandra Road #05-05/08
(Lobby 2), Alexandra Technopark,
Singapore 119967
Tel: (65) 6835-3011
Fax: (65) 6835-2711

OMRON (CHINA) CO., LTD.
Room 2211, Bank of China Tower,
200 Yin Cheng Zhong Road,
Pu Dong New Area, Shanghai,
200120, China
Tel: (86) 21-5037-2222
Fax: (86) 21-5037-2200

Opmerking: specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

EU-conformiteitsverklaring

OMRON verklaart dat NE1A-SCPU02 in overeenstemming is met de eisen van de volgende EU-richtlijnen:
EMC-richtlijn: 2014/30/EU Machinerichtlijn: 2006/42/EC

Instructies in de officiële EU-talen en een ondertekende EU-conformiteitsverklaring in het Engels zijn beschikbaar op onze website op http://www.ia.omron.com/support/models/.

OMRON Corporation © OMRON Corporation 2006-2021 Alle rechten voorbehouden. 0631730-2 I
