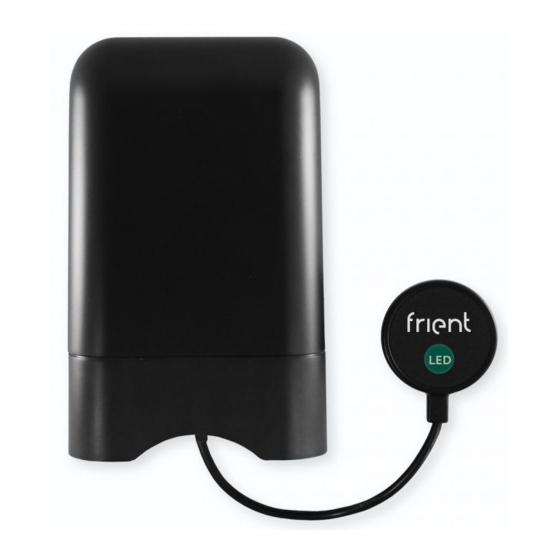

Frient Electricity Meter Interface - Handleiding Elektriciteitsmeter

Productomschrijving

De Electricity Meter Interface verzamelt meterstanden van uw bestaande elektriciteitsmeter en via een compatibele hub worden de gegevens naar een aangesloten apparaat verzonden, bijvoorbeeld uw smartphone.
Op deze manier stelt de Electricity Meter Interface u in staat om uw elektriciteitsverbruik op afstand te volgen.

Voorzorgsmaatregelen

• Verwijder het productlabel niet, aangezien dit belangrijke informatie bevat.
• Het is een goed idee om voor de installatie een foto van de elektriciteitsmeter te maken, zodat u het aantal imp/kWh kunt opslaan. Soms staat het aantal dicht bij de LED en door de probe te bevestigen, kunt u het nummer bedekken.

Aan de slag

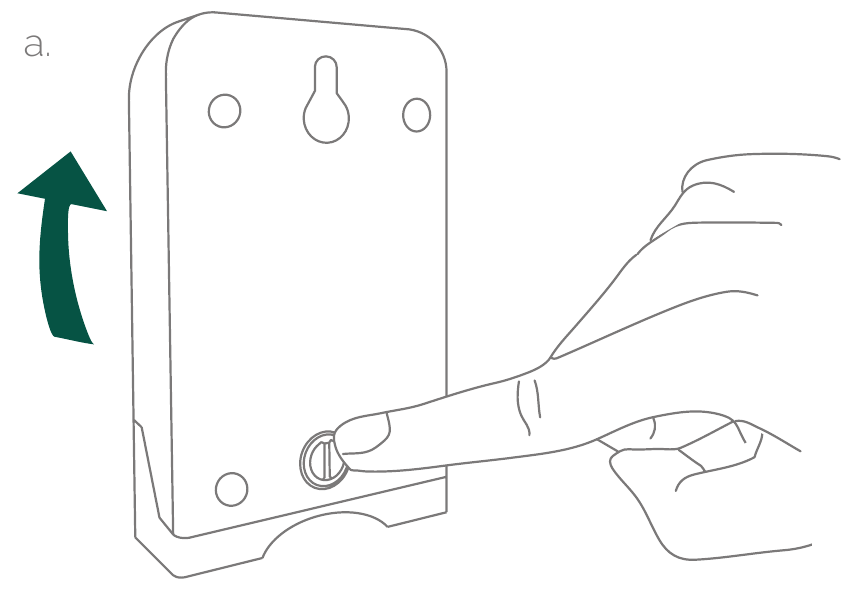

1. Open de behuizing van het apparaat door op de knop aan de achterkant van de monitorbehuizing te drukken en de behuizing omhoog te trekken.

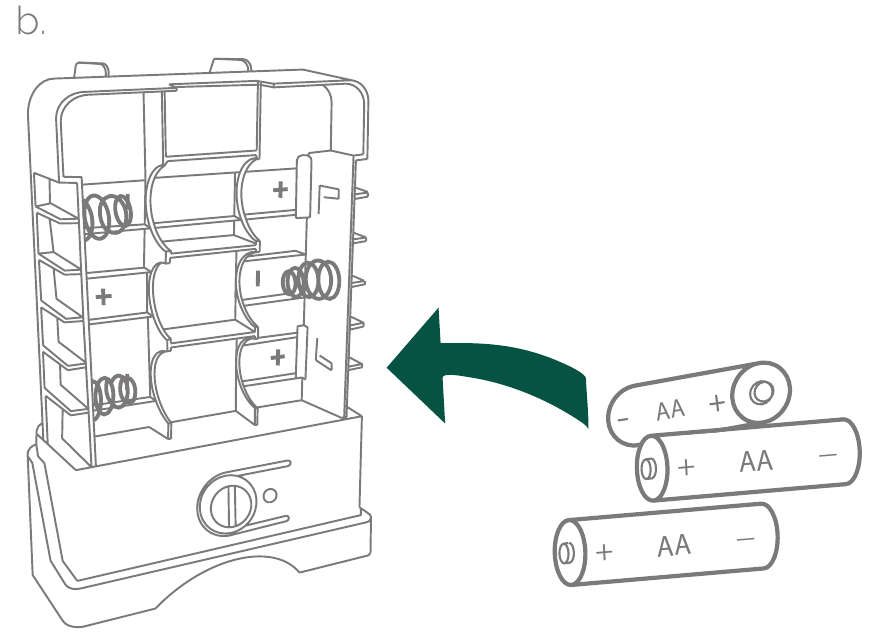

2. Plaats de meegeleverde AA-batterijen in het apparaat, met respect voor de polariteiten.

3. De Electricity Meter Interface begint nu (tot 15 minuten) te zoeken naar een Zigbee-netwerk om lid van te worden.
4. Zorg ervoor dat het Zigbee-netwerk op uw hub openstaat voor het toevoegen van apparaten en de Electricity Meter Interface accepteert.
5. Terwijl de Electricity Meter Interface zoekt naar een Zigbee-netwerk om lid van te worden, knippert de LED groen.


6. Wanneer de LED stopt met knipperen, is de Electricity Meter Interface succesvol lid geworden van het Zigbee-netwerk.

Installatiestappen

De Electricity Meter Interface is uitgerust met een optische probe, die eenvoudig op uw meter kan worden bevestigd.

1. Steek het uiteinde van de probe in de aangegeven aansluiting op de Electricity Meter Interface.
   LET OP: Druk het uiteinde van de probe stevig in de aansluiting om ervoor te zorgen dat deze volledig is ingebracht.


2. Afhankelijk van het type probe dat bij uw Electricity Meter Interface is geleverd, kunt u deze op uw meter monteren via de magneet in de probe of met de klittenband die aan de probe is bevestigd.

MAGNEET

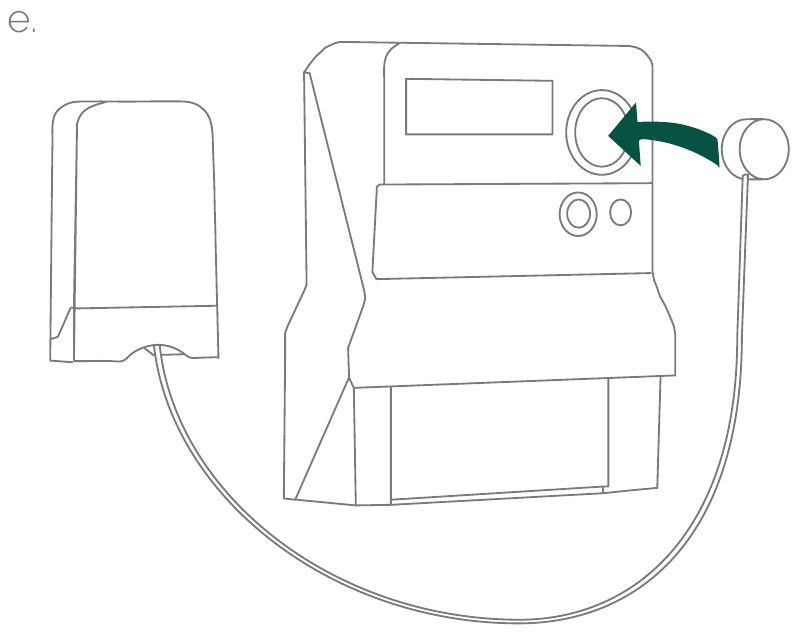

1. Als u de magneetverbinding gebruikt, plaatst u de probe op de knipperende LED met het label "imp/kWh".


KLITTENBAND

1. Als u de klittenband gebruikt, trekt u de lussen van de probe en verwijdert u de afdekking van de kleverige achterkant van de lussen.

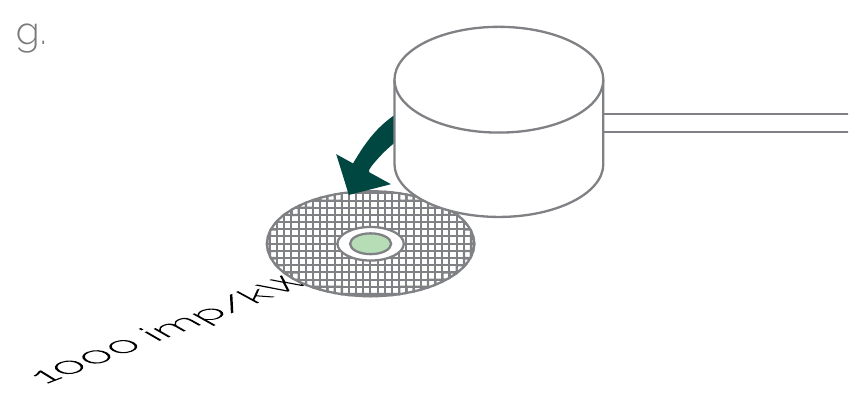

2. Plaats het gat in de tape direct over de knipperende LED met het label "imp/kWh". Wees zo nauwkeurig mogelijk bij het plaatsen van het gat over de knipperende LED om de beste meting te garanderen.


Plaatsing

Plaats de interface binnenshuis bij een temperatuur tussen -20 en +60°C, dicht bij de elektriciteitsmeter.

Resetten

Resetten is nodig als u uw Electricity Meter Interface opnieuw wilt verbinden of als u een fabrieksreset moet uitvoeren om afwijkend gedrag te verwijderen.

STAPPEN VOOR HET RESETTEN

1. Open de behuizing van het apparaat.
2. Houd de menu button (menuknop) ingedrukt totdat de LED een aantal keer achter elkaar knippert en laat de knop vervolgens weer los.
3. Na een succesvolle reset begint de groene LED te knipperen, wat aangeeft dat er naar een netwerk wordt gezocht.

Batterij vervangen

EXPLOSIEGEVAAR ALS BATTERIJEN WORDEN VERVANGEN DOOR EEN ONJUIST TYPE. GOOI DE BATTERIJEN WEG IN OVEREENSTEMMING MET DE INSTRUCTIES.

Bij het verwijderen van de afdekking voor het vervangen van de batterij - Elektrostatische ontlading (ESD) kan elektronische componenten binnenin beschadigen

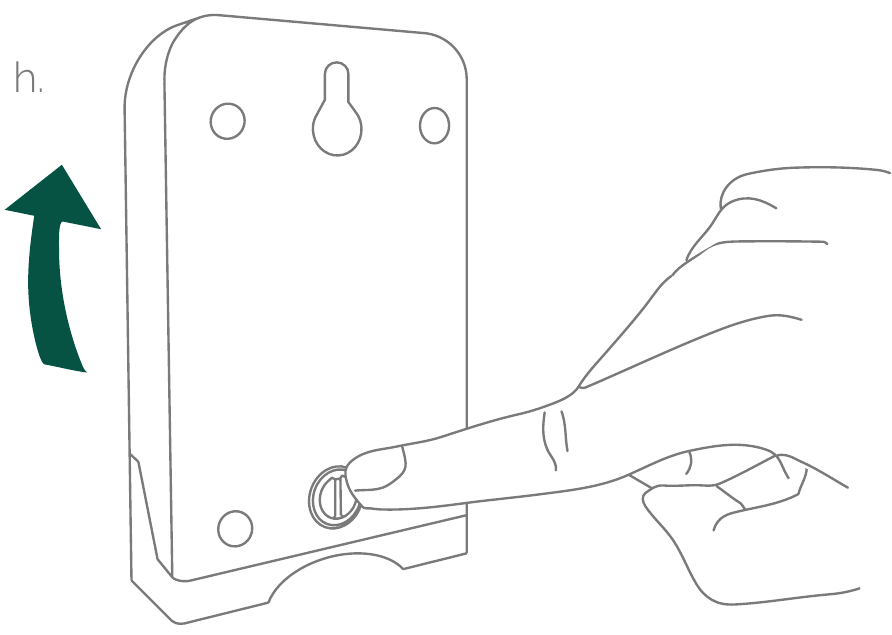

1. Om de batterijen te verwijderen, opent u de behuizing van de interface.

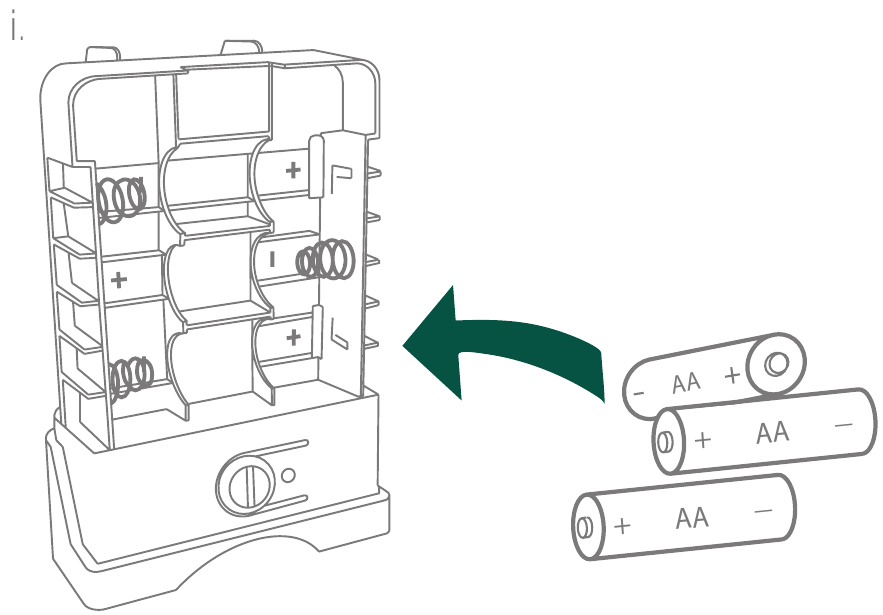

2. Na het verwijderen van de gebruikte batterijen, plaatst u nieuwe AA-batterijen met respect voor de polariteiten.


3. Sluit de behuizing en bevestig de interface opnieuw aan de meter.


Foutopsporing

• Als de Electricity Meter Interface geen correcte meterdata verzendt, controleer dan of de probe correct op de meter is gemonteerd.
• In het geval van een zwak of slecht signaal, wijzigt u de locatie van de aangesloten gateway of versterkt u het signaal met een smart plug.

Afvalverwerking

Gooi het product en de batterij aan het einde van de levensduur op de juiste manier weg. Dit is elektronisch afval dat gerecycled moet worden.

CE-certificering

Het CE-keurmerk op dit product bevestigt de conformiteit met de Europese richtlijnen die van toepassing zijn op het product en in het bijzonder de conformiteit met de geharmoniseerde normen en specificaties.

IN OVEREENSTEMMING MET DE RICHTLIJNEN

• Radio Equipment Directive (RED) 2014/53/EU
• RoHS Directive 2015/863/EU amending 2011/65/EU

Overige certificeringen

• Zigbee Home Automation 1.2


Alle rechten voorbehouden.
frient A/S aanvaardt geen verantwoordelijkheid voor eventuele fouten die in deze handleiding voorkomen. Verder behoudt frient A/S zich het recht voor om de hardware, software en/of specificaties die hierin worden beschreven te allen tijde zonder voorafgaande kennisgeving te wijzigen, en frient A/S verbindt zich er niet toe om deze te actualiseren. Alle informatie die hierin is opgenomen. Alle handelsmerken die hierin worden vermeld, zijn eigendom van hun respectievelijke eigenaars.

Gedistribueerd door frient A/S Tangen 6 8200 Aarhus N Denmark
Copyright © frient A/S
