AEOTEC WallMote Quad Handleiding en Video Review
Apparaat Overzicht

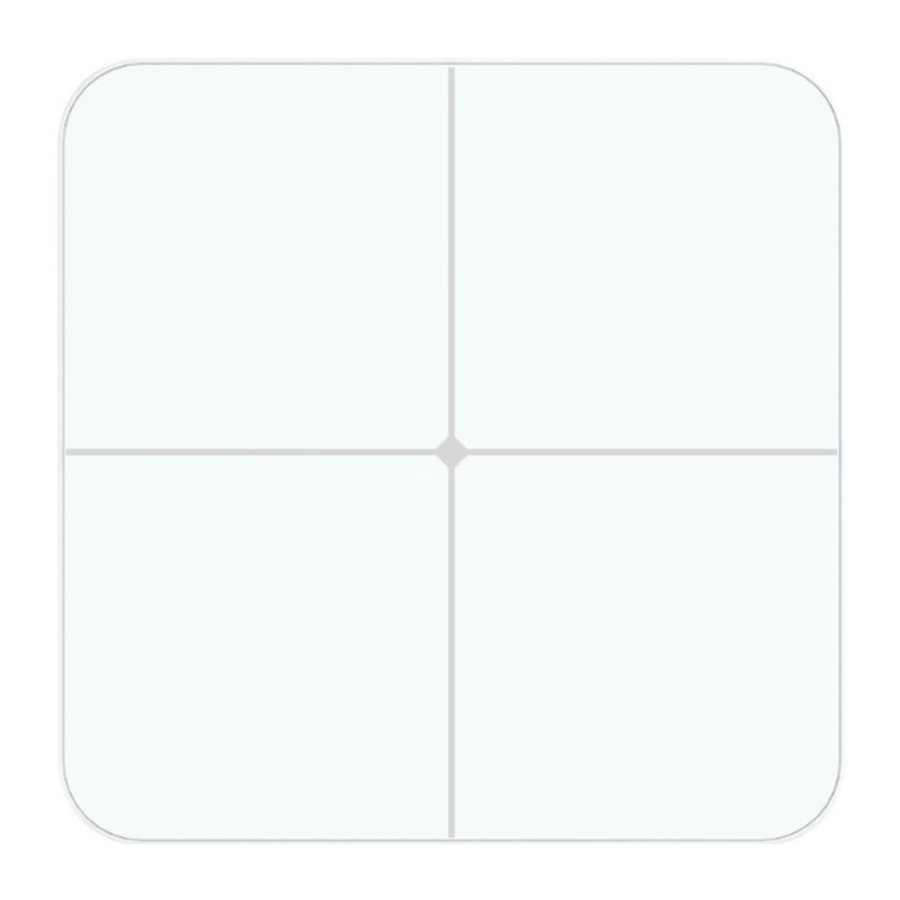

Aeotec WallMote Quad is een intelligente Z-Wave afstandsbediening die aan de muur wordt gemonteerd. Het heeft 4 aanraaktoetsen waarmee u eenvoudig de Z-Wave apparaten in uw thuisnetwerk kunt bedienen door de knoppen aan te raken, lang in te drukken of te schuiven.
Het oppervlak heeft een RGB LED om de knopacties aan te geven, ook vergezeld van een aanraakpiep en trilling.
De WallMote Quad is ook een beveiligd Z-Wave apparaat en ondersteunt Over The Air (OTA) functie voor de firmware-upgrade van het product.
Dit product is volledig getest en gecertificeerd om met Z-Wave te werken door de Z-Wave Alliance. Het is gemaakt met Z-Wave Plus, de nieuwste apparaatversie van Z-Wave. Als het product niet met uw gateway werkt, controleer dan bij uw gatewayfabrikant of zij dit apparaat met hun gateway hebben geïntegreerd voor volledige werking.
- WallMote Quad
- Achterplaat
- Dubbelzijdig tape
- Micro USB-kabel

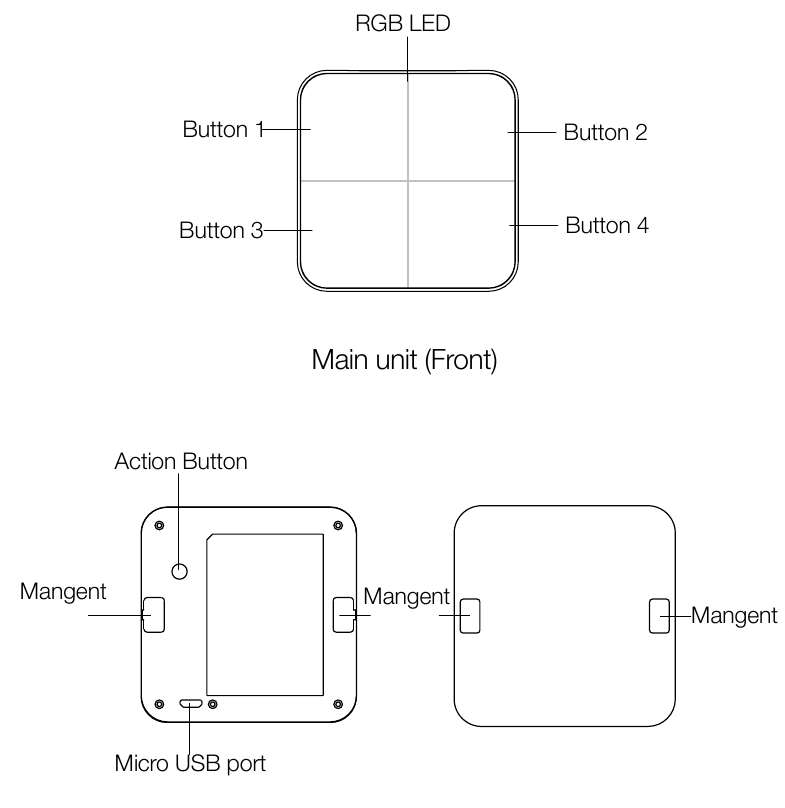

Hoofdeenheid (Voorkant)
Hoofdeenheid (Achterkant)
Achterplaat
Snel aan de slag
Installeren
- Selecteer een plaats of muur in uw huis om de achterplaat van uw WallMote Quad te bevestigen.
- Gebruik de dubbelzijdige tape, veeg de twee oppervlakken schoon van olie of stof met een vochtige doek. Wanneer het oppervlak volledig is opgedroogd, trekt u één kant van de tape terug en bevestigt u deze aan het bijbehorende gedeelte aan de achterkant van de achterplaat.
![]()
Uw WallMote Quad toevoegen aan uw Z-Wave netwerk
Nu uw montageplaten klaar zijn om elk onderdeel van uw WallMote Quad vast te houden, is het tijd om deze toe te voegen aan uw Z-Wave netwerk.
- Laat uw primaire Z-Wave controller/gateway in de koppelings-/inclusiemodus gaan.
- Houd uw WallMote Quad in de buurt van uw primaire controller.
Druk één keer op de Action Button (Actieknop) op uw WallMote Quad, de LED zal groen knipperen. - Als uw WallMote Quad succesvol is toegevoegd aan uw Z-Wave netwerk, zal de groene LED 2 seconden continu branden en vervolgens uitgaan. Als het toevoegen niet is gelukt en de rode LED 2 seconden continu brandt en vervolgens uitgaat, herhaal dan de bovenstaande stappen.
Nu uw WallMote Quad werkt als onderdeel van uw smart home, kunt u deze configureren vanuit uw home control software of telefoonapplicatie. Raadpleeg de gebruikershandleiding van uw software voor nauwkeurige instructies over het configureren van de WallMote Quad aan uw behoeften.

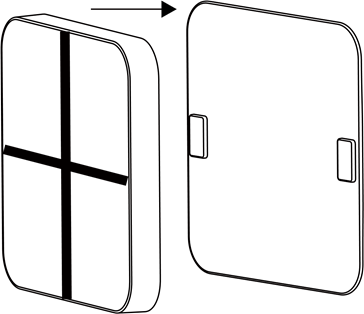

Bevestig uw WallMote Quad aan de achterplaat
Nu uw WallMote Quad is toegevoegd aan het Z-Wave netwerk. Het is nu tijd om de hoofdeenheid in de bijbehorende achterplaat te plaatsen.
Plaats de hoofdeenheid in de richting van de linkerbovenhoek op de achterplaat en duw vervolgens de WallMote Quad in de achterplaat, de WallMote Quad wordt aangetrokken door de magneten op de achterplaat, zoals de onderstaande afbeelding laat zien.
Geavanceerd
Stuur een wake-up notificatie
Om uw WallMote Quad nieuwe configuratiecommando's van uw Z-Wave controller of gateway te sturen, moet deze worden gewekt.
Verwijder uw WallMote Quad-eenheid van de achterplaat, houd de Action Button (Actieknop) 3 seconden ingedrukt (de zoemer piept eenmaal en de oranje LED gaat AAN) aan de achterkant van de WallMote Quad-eenheid en laat deze vervolgens los. Dit activeert en verzendt een wake-up notificatiecommando naar uw controller/gateway, waarna uw WallMote Quad 10 minuten wakker wordt en de oranje LED snel knippert terwijl deze wakker is (als de WallMote Quad de Wake Up No More Info niet ontvangt van de primaire Controller).
Uw WallMote Quad verwijderen uit een Z-Wave netwerk
Uw WallMote Quad kan op elk moment uit uw Z-Wave netwerk worden verwijderd. U moet de hoofdcontroller/gateway van uw Z-Wave netwerk gebruiken. Raadpleeg hiervoor het deel van hun respectievelijke handleidingen dat u vertelt hoe u apparaten uit uw netwerk kunt verwijderen.
- Zet uw primaire controller in de apparaatverwijderingsmodus.
- Ontgrendel uw WallMote Quad van de achterplaat en houd de WallMote Quad-eenheid in de buurt van uw primaire controller.
- Druk op de Action Button (Actieknop) op uw WallMote Quad.
- Als uw WallMote Quad succesvol is verwijderd uit het Z-Wave netwerk, wordt de LED een paar seconden een kleurrijk verloop en gaat vervolgens uit. Als het verwijderen niet is gelukt, zal de rode LED 2 seconden continu branden en vervolgens uitgaan, herhaal dan de bovenstaande stappen.
Geavanceerde functies
Beveiligings- of niet-beveiligingsfunctie van uw WallMote Quad in het Z-wave netwerk
WallMote Quad opnemen als een niet-beveiligd apparaat:
Als u wilt dat uw WallMote Quad een niet-beveiligd apparaat is in uw Z-wave netwerk, hoeft u alleen maar één keer op de Action Button (Actieknop) op WallMote Quad te drukken wanneer u een controller/gateway gebruikt om het toe te voegen/op te nemen. De groene LED brandt 2 seconden en vervolgens knippert de oranje LED snel gedurende 10 minuten (als de WallMote Quad het Wake Up No More Info commando niet ontvangt van de primaire Controller) om aan te geven dat de opname succesvol is.
WallMote Quad opnemen als een beveiligd apparaat:
Om optimaal te profiteren van alle functionaliteit van de WallMote Quad, wilt u misschien dat uw WallMote Quad een beveiligd apparaat is dat beveiligde/versleutelde berichten gebruikt om te communiceren in het Z-wave netwerk, dus een beveiligingscontroller/gateway is nodig om de WallMote Quad als een beveiligd apparaat te gebruiken. U moet binnen 1 seconde 2 keer op de Action Button (Actieknop) van de WallMote Quad drukken wanneer uw beveiligingscontroller/gateway begint met de netwerkopname. De blauwe LED brandt 2 seconden en vervolgens knippert de oranje LED snel gedurende 10 minuten (als de WallMote Quad het Wake Up No More Info commando niet ontvangt van de primaire Controller) om aan te geven dat de opname succesvol is.
Geavanceerde Parameterconfiguraties
Niet alle gateways staan u toe om uw Z-Wave apparaten verder te configureren, maar in het geval dat uw gateway dit wel toestaat, heeft de WallMote Quad enkele beschikbare parameterconfiguraties waarmee u deze verder naar wens kunt configureren.
Aanraakpiep
Dit schakelt de geluidseffecten in of uit wanneer u op het detectiegebied drukt of het aanraakt. Standaard is dit ingeschakeld.
Parameter 1 [1 byte]
0: Uitschakelen
1: Inschakelen
Opmerking: u kunt de geluidseffecten ook in- of uitschakelen door de Action Button (Actieknop) 12 seconden ingedrukt te houden (de zoemer piept eenmaal en de rode LED knippert snel) en vervolgens los te laten.
Aanraaktrilling
Dit schakelt de trillingseffecten in of uit wanneer u op het detectiegebied drukt of het aanraakt. Standaard is dit ingeschakeld.
Parameter 2 [1 byte]
0: Uitschakelen
1: Inschakelen
Opmerking: u kunt de trillingseffecten ook in- of uitschakelen door de Action Button (Actieknop) 17 seconden ingedrukt te houden (de zoemer piept eenmaal en de rode LED brandt continu) en vervolgens los te laten.
Associatietabel van de bedieningsknoppen
De WallMote Quad ondersteunt 9 associatiegroepen, alle bedieningsknoppen kunnen de geconfigureerde scènes activeren via het verzenden van de Central Scene Notifications naar de primaire controller/gateway (in associatiegroep 1). Elke bedieningsknop kan ook de besturingscommando's verzenden om de apparaten in de andere associatiegroepen te bedienen, zie de onderstaande tabel:
| Associatiegroep | Bedieningsknop | Besturingscommando's | Beschrijving |
| 1 (Lifeline) | Knop 1 tot 4 | Central Scene Notification | Centrale scènebesturing via knop 1 tot 4 |
| 2 | Knop 1 | Basic Set | Aan/uit-bediening via knop 1 |
| 3 | Knop 1 | Multilevel Switch Set | Dimmerbediening via knop 1 |
| 4 | Knop 2 | Basic Set | Aan/uit-bediening via knop 2 |
| 5 | Knop 2 | Multilevel Switch Set | Dimmerbediening via knop 2 |
| 6 | Knop 3 | Basic Set | Aan/uit-bediening via knop 3 |
| 7 | Knop 3 | Multilevel Switch Set | Dimmerbediening via knop 3 |
| 8 | Knop 4 | Basic Set | Aan/uit-bediening via knop 4 |
| 9 | Knop 4 | Multilevel Switch Set | Dimmerbediening via knop 4 |
Dimmerbediening via het schuiven over het knopgebied
De WallMote Quad ondersteunt ook schuifbediening, wanneer parameter 4 is ingesteld op 3, kunt u omhoog of omlaag schuiven op het knopgebied om het dimmerapparaat te bedienen.
Schuifrichting
De batterij van uw WallMote Quad
Uw WallMote Quad heeft een interne oplaadbare lithiumbatterij waarmee u hem kunt opladen wanneer de batterij bijna leeg is. De uitgang van de oplader moet een micro USB-aansluiting zijn met de specificatie van uitgang DC 5V/1A. Wanneer de WallMote Quad in laadstatus is, brandt de oranje LED. Als de oranje LED uit is en de groene LED blijft branden, geeft dit aan dat het opladen van de batterij voltooid is. Opmerking: wanneer de WallMote een lage batterij heeft, ziet u dat de oranje LED knippert wanneer u de bedieningsknoppen aanraakt. Anders, als de blauwe LED knippert bij het aanraken van de knoppen, betekent dit dat de batterij op een normaal niveau is.
Uw WallMote Quad resetten
Als uw primaire controller op enig moment ontbreekt of niet werkt, kunt u alle instellingen van uw WallMote Quad terugzetten naar de fabrieksinstellingen. Volg hiervoor de onderstaande stappen:
- Houd de Action button (Actieknop) ingedrukt (20 seconden).
- De LED moet knipperen tussen groen, paars en vervolgens rood, wat snel knippert totdat een groene LED 2 seconden continu brandt om een succesvolle fabrieksreset aan te geven.
- Laat de Action Button (Actieknop) los.
Technische Specificaties
Modelnummer: ZW130.
Voeding: Oplaadbare lithiumbatterij, 3,7 V, 640mAh.
Batterijlader ingang: Micro USB-poort, DC 5V±0.5V, max 1A.
Bedrijfstemperatuur: 0°C tot 40°C.
Relatieve vochtigheid: 8% tot 80%.
Bedieningsafstand: Tot 394 voet/120 meter buitenshuis.
Z-Wave en Z-Wave Plus zijn geregistreerde handelsmerken van Sigma Designs en haar dochterondernemingen in de Verenigde Staten en andere landen.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
