BioLite SolarHome 5000 - Handleiding zonnepaneel
COMPONENTEN

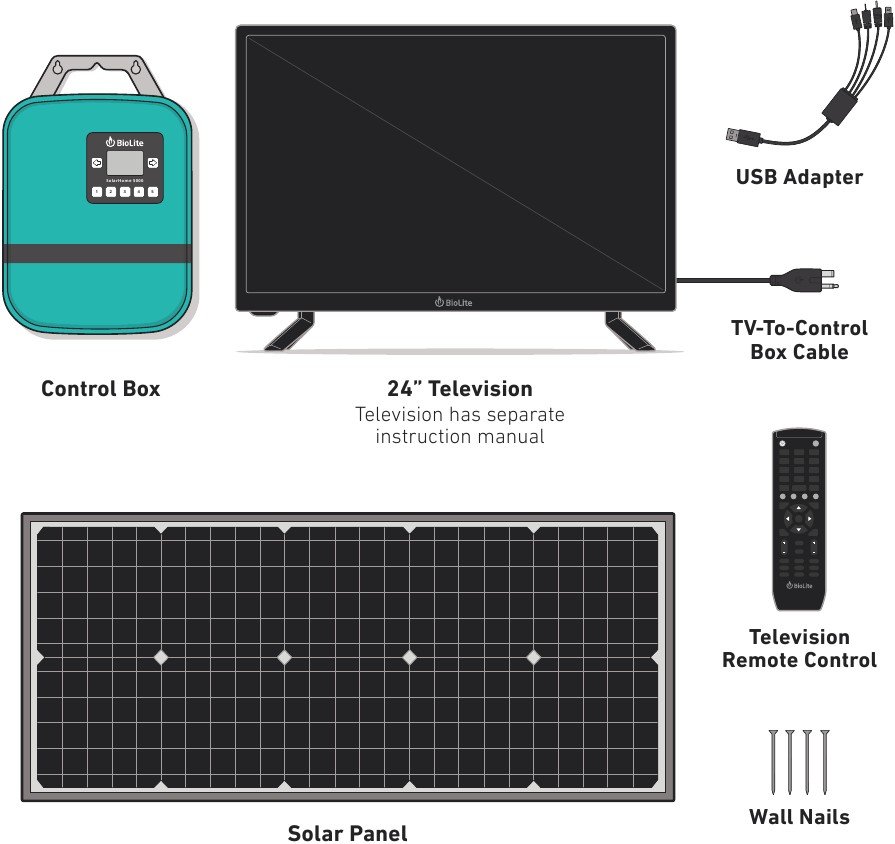

KERNCOMPONENTEN

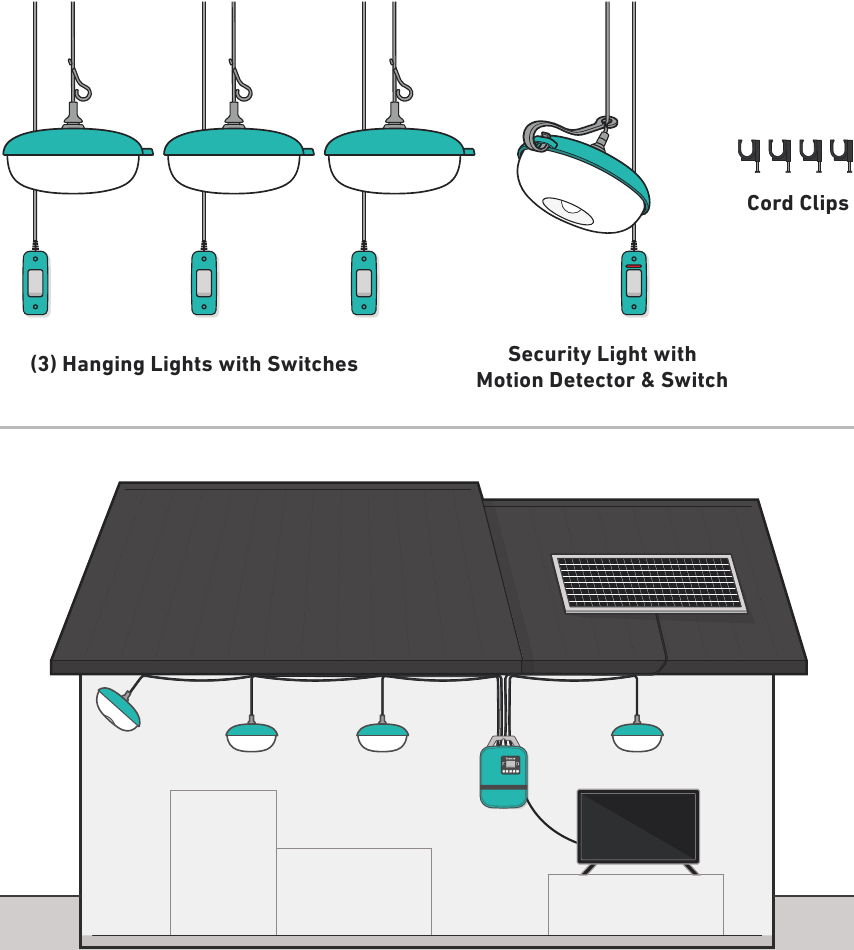

VERLICHTINGS- & ACCESSOIRECOMPONENTEN*
*Controleer de sticker op de voorkant van de productverpakkingsdoos om te zien of verlichtingsaccessoires in uw systeem zijn inbegrepen.

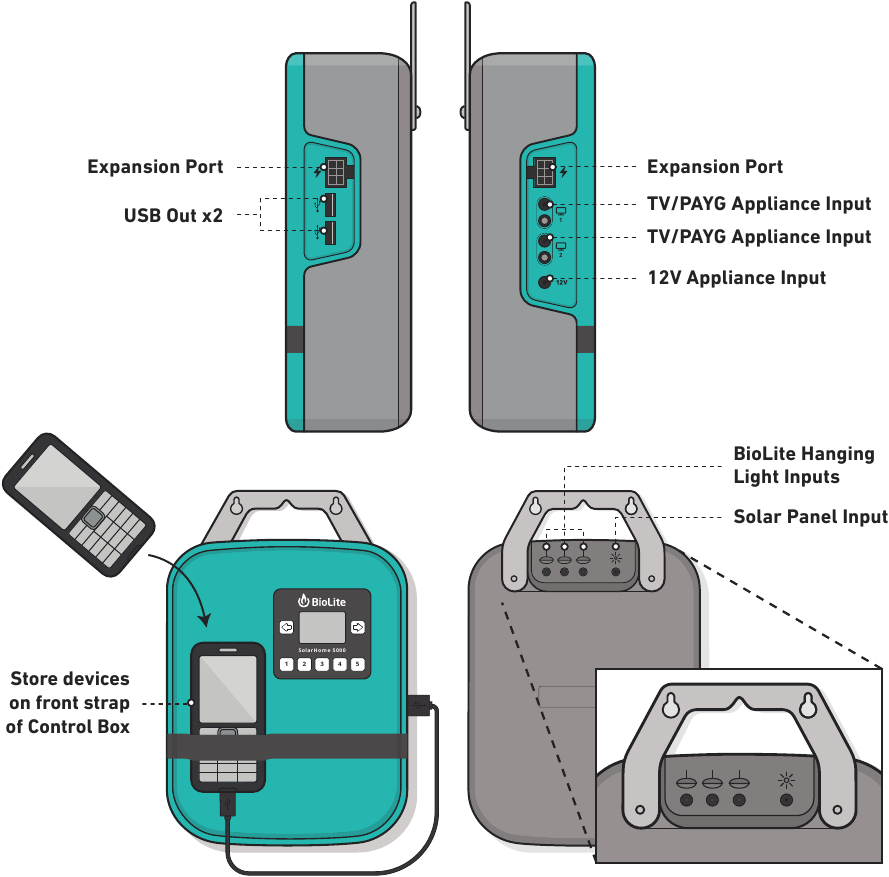

OVERZICHT BEDIENINGSPANEEL

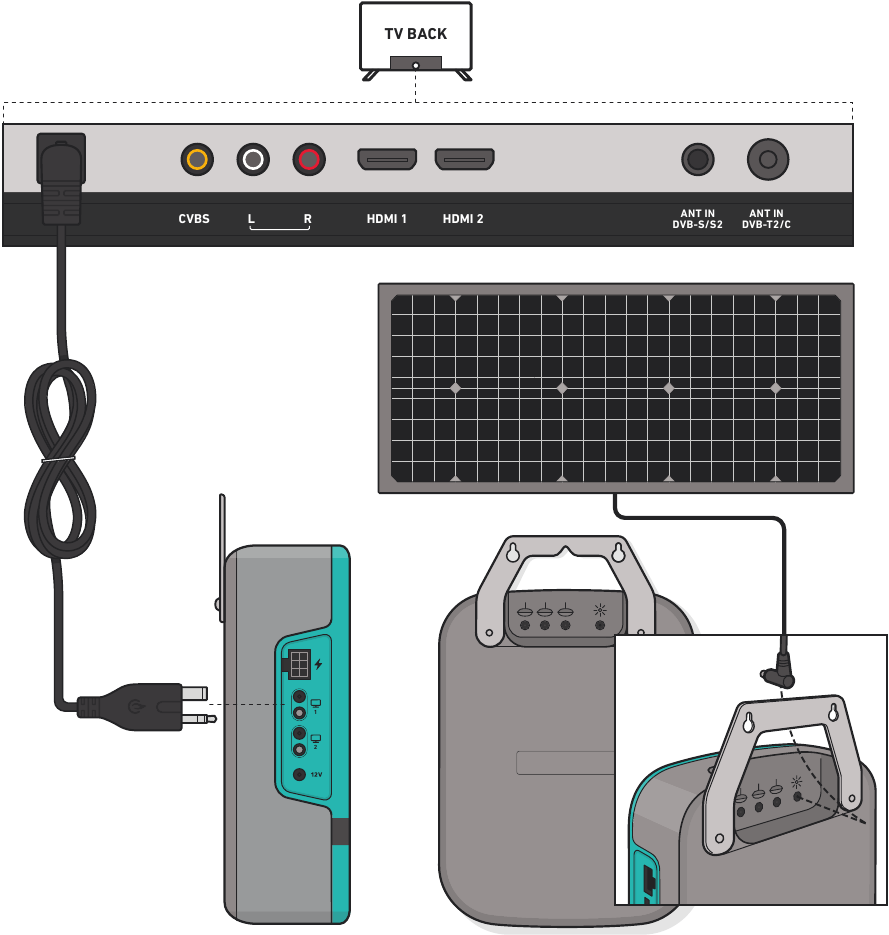

UW SYSTEEM AANSLUITEN
Sluit het snoer aan de achterkant van de televisie aan op de TV-poort aan de linkerkant van het bedieningspaneel.
Sluit het snoer van het Solar Panel aan op een van de poorten, gelabeld met een zon-pictogram, aan de achterkant van het bedieningspaneel.
SYSTEEMINSTALLATIE

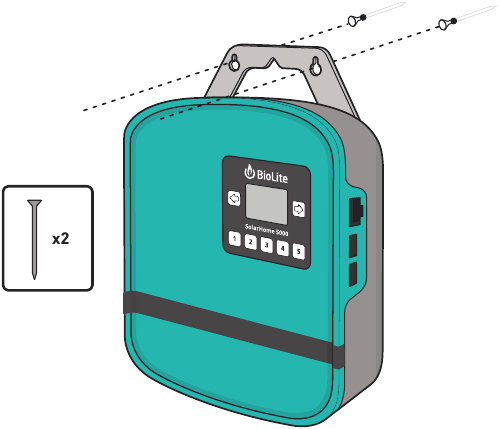

INSTALLATIE BEDIENINGSPANEEL
Houd het bedieningspaneel buiten bereik van kinderen - we raden aan om het 1,5 meter boven de grond te installeren.
Plaats 2 spijkers in de muur volgens de bevestigingspunten van het bedieningspaneel.
Plaats het bedieningspaneel over de spijkers en schuif het naar beneden om de positie te vergrendelen.

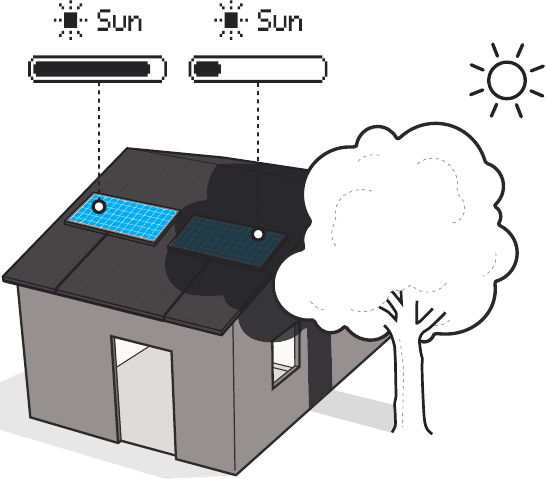

ZONNEPANEEL INSTALLATIE
Om het paneel schoon te houden, plaatst u het Solar Panel hoog op het dak en onder een hoek.
Vermijd schaduwen veroorzaakt door bomen of gebouwen - dit levert minder stroom op.
SCHERM INTERFACE

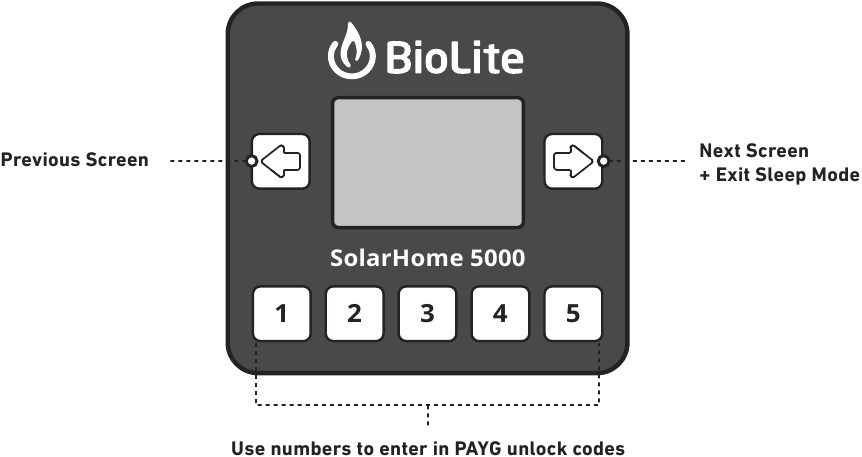

BEDIENINGSPANEEL INTERFACE
- Levensduur van de batterij voor het apparaat
Bevat niet het batterijniveau van extra uitbreidingsbatterijen die mogelijk op het systeem zijn aangesloten
![]()
- Oplaadsnelheid Solar Panel
![]()
- Algeheel stroomverbruik van het systeem, inclusief alle aangesloten eenheden
![]()
ALLEEN SCHERMEN OP PAYG-EENHEDEN - Aansluiting van alle PAYG-apparaten binnen het systeem
![]()
- Krediet tijd voor licentie
![]()
- Betaling en koppelingsinvoer
![]()
- Klantenservice nummer
![]()
OPLADEN & STROOMVERBRUIK
TELEFOON + ANDERE ELEKTRONICA OPLADEN
Gebruik de USB-poort(en) aan de rechterkant van het bedieningspaneel om uw apparaat aan te sluiten.
Laad apparaten overdag op voor de grootste stroominvoer.
BATTERIJNIVEAU CONTROLEREN
Bekijk uw batterijniveau (scherm 1) op uw bedieningspaneel display. Het duurt 4-6 uur om uw systeem volledig op te laden, afhankelijk van de zonkracht en of er lichten of een tv in gebruik zijn of dat er elektronica wordt opgeladen.

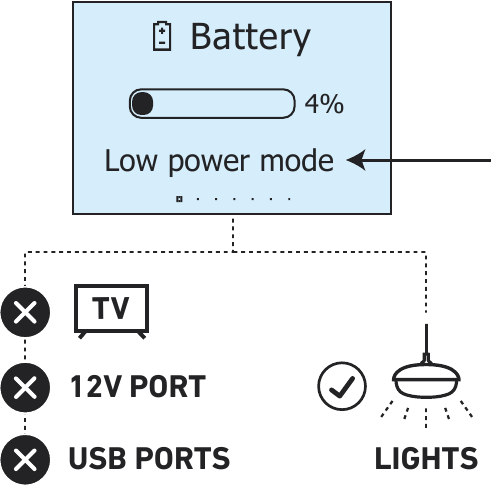

RESERVE STROOMMODUS
Wanneer uw systeem minder dan 5% batterij heeft, gaat het automatisch naar de reserve stroommodus.
TV-, 12V-poort en USB-poorten zijn niet beschikbaar in reserve stroommodus. Als er lampen op het systeem zijn aangesloten, werken deze nog steeds.

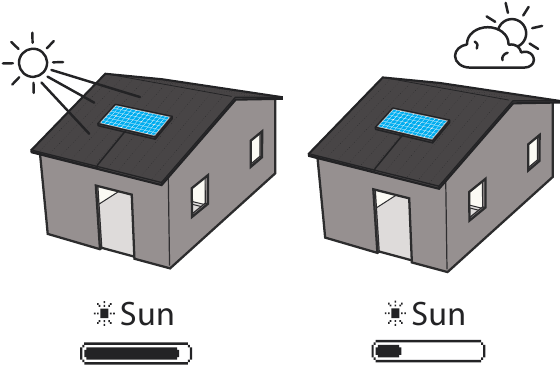

STROOMINNAME
De stroomvoorziening van uw systeem wordt rechtstreeks beïnvloed door de sterkte van de zon, die varieert per weer, seizoen en tijd van de dag.
Bekijk de huidige zonnekracht op scherm 2 van uw bedieningspaneel display.
BETALING (ALLEEN PAYG-MODEL)

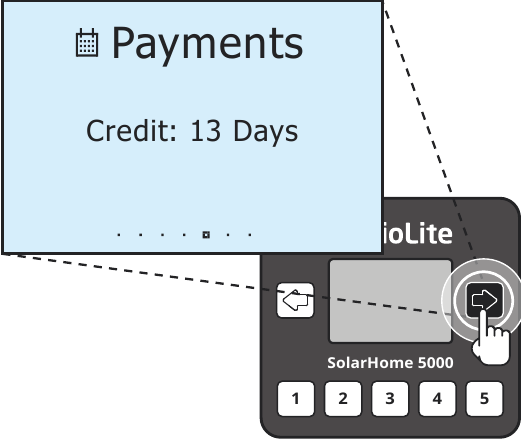

UW BETALINGSSTATUS BEKIJKEN
Scherm 5 toont het aantal betaalde dagen en het aantal resterende dagen dat moet worden betaald om het eigendom te voltooien.

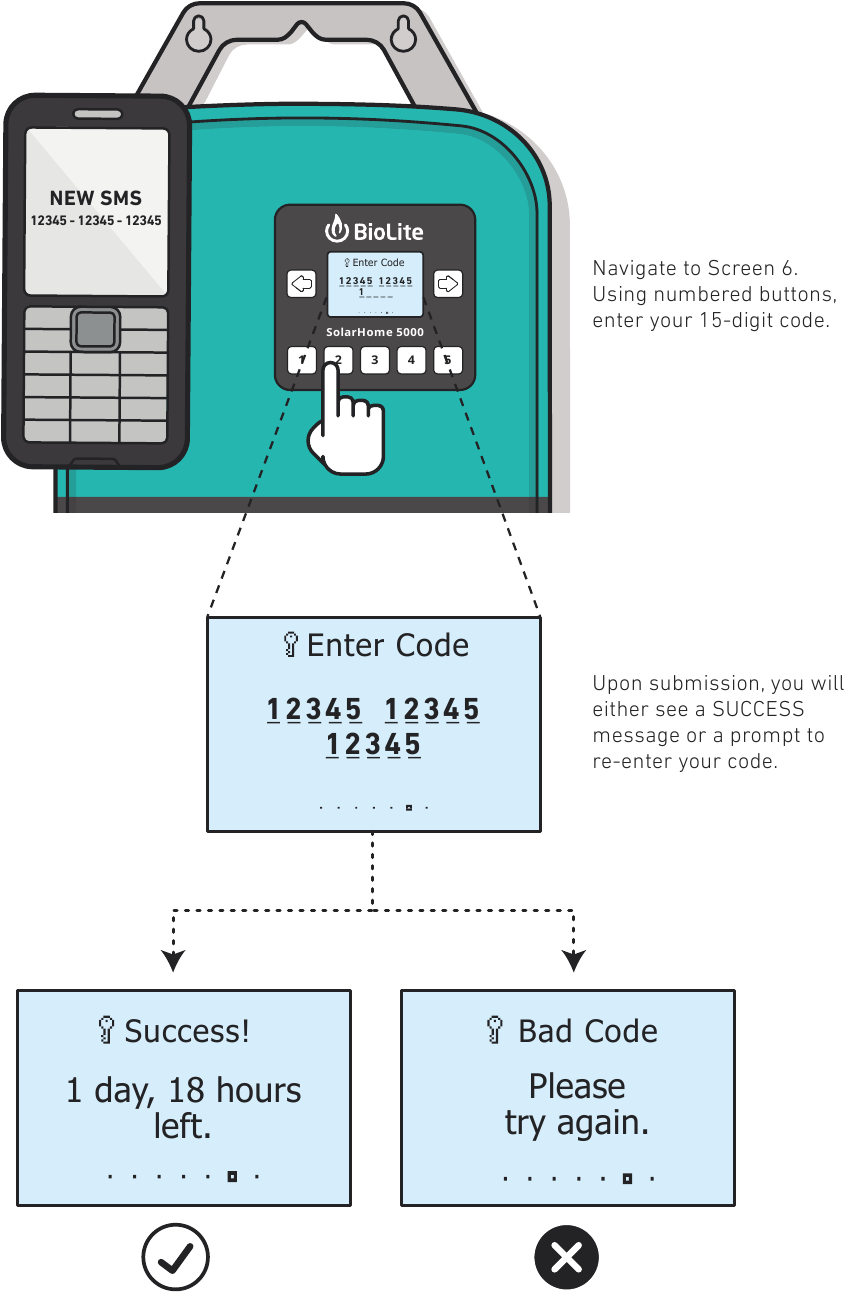

EEN BETALINGCODE INVOEREN
Navigeer naar scherm 6. Gebruik de genummerde knoppen om uw 15-cijferige code in te voeren.
Na het indienen ziet u een SUCCES-bericht of een prompt om uw code opnieuw in te voeren.
ACCESSOIRES & SYSTEMEN AANSLUITEN

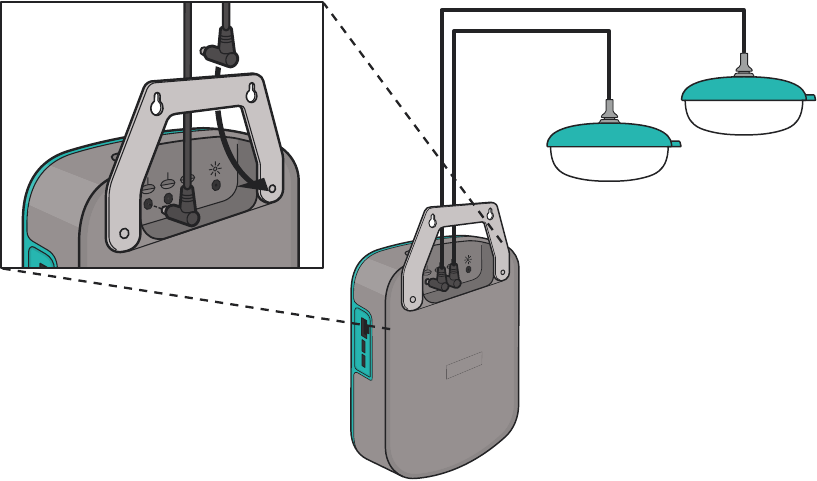

HANGENDE LAMPEN AANSLUITEN
LET OP: Geldt alleen als hangende lampen in uw systeem zijn inbegrepen
Verwijder het bedieningspaneel van de muur en sluit de snoeren van de hanglampen aan op de poorten aan de achterkant van de doos, zoals weergegeven.

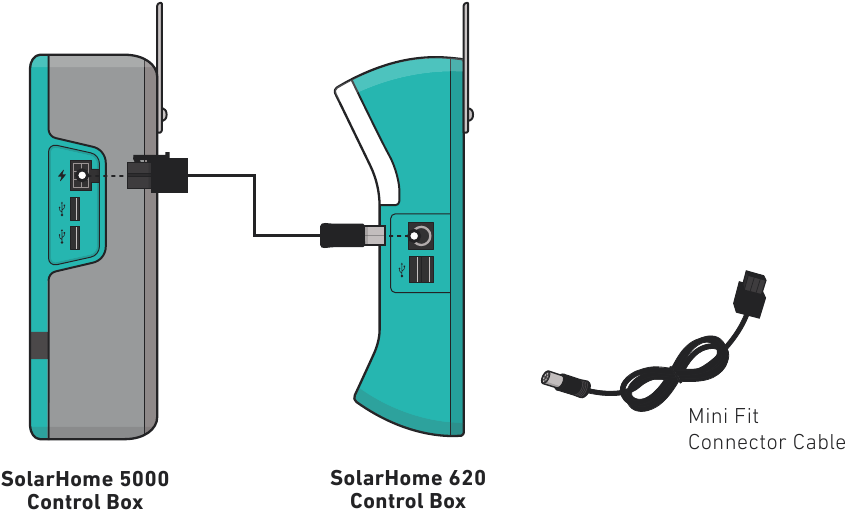

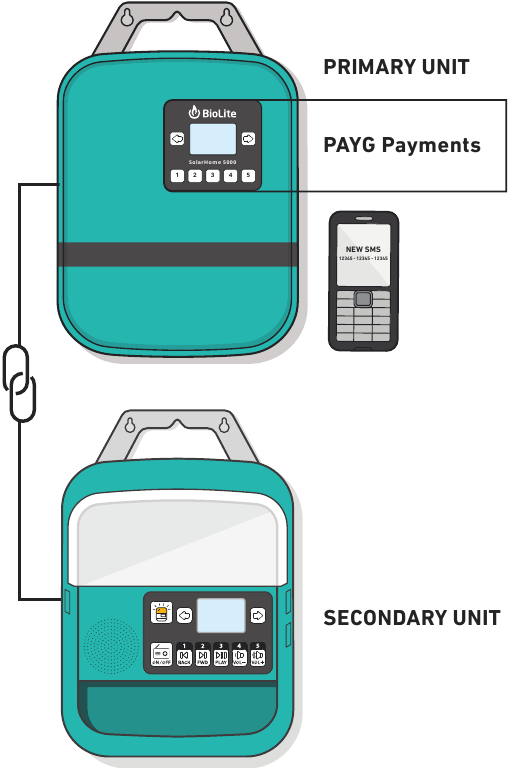

VERBINDING MAKEN MET EEN SOLARHOME 620
Verbind systemen met behulp van een Mini Fit Connector (niet inbegrepen). Zodra de verbinding is gemaakt, navigeert u naar scherm 6. Gebruik de genummerde knoppen om uw 15-cijferige code in te voeren.
Zodra systemen zijn aangesloten, mag u de verbinding niet verbreken.
Wanneer u uw SolarHome 5000 op een ander systeem aansluit, wordt dit de primaire eenheid. Alle betalingen moeten via de primaire eenheid worden gedaan.
Alle credits en stroom worden automatisch gedeeld wanneer de eenheid is gekoppeld.
VEILIGHEIDSINFORMATIE

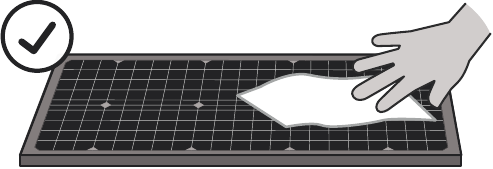

Houd het Solar Panel schoon en vrij van obstakels voor de beste prestaties.
Sluit het Solar Panel niet rechtstreeks aan op een telefoon of een ander apparaat.

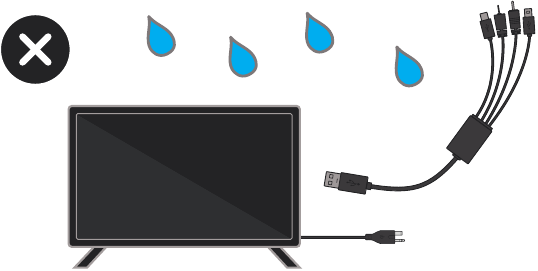

Houd alle kabels en connectoren vrij van water en vuil.

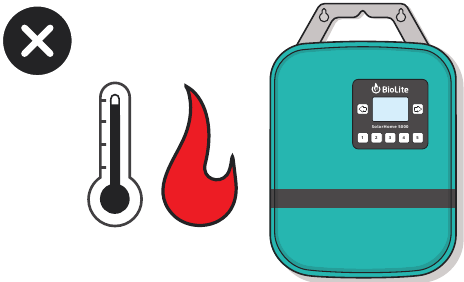

Stel het product nooit bloot aan hoge temperaturen of vuur.

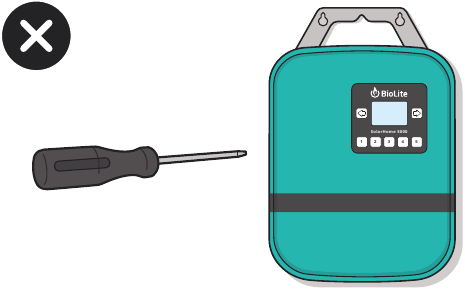

Probeer het product niet te demonteren of te repareren. Neem contact op met de klantenservice voor eventuele noodzakelijke reparaties of vervangingen.
Verstikkingsgevaar
Kleine onderdelen en snoeren. Niet voor kinderen onder de 3 jaar.
AANVULLENDE ONDERSTEUNING
Neem contact op met uw lokale SolarHome 5000-distributeur voor aanvullende hulp en ondersteuning.
PROBLEEMOPLOSSING
Mijn batterij laadt niet op
Controleer de verbinding
Zorg ervoor dat het Solar Panel stevig is aangesloten op het bedieningspaneel

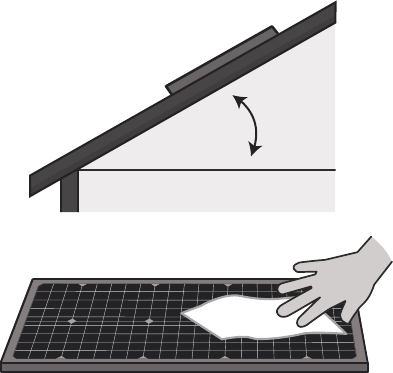

Pas het zonnepaneel aan en maak het schoon
Pas de hoek en positie van het Solar Panel aan voor optimale oplading door de zon. Gebruik een natte doek om het Solar Panel schoon te maken.

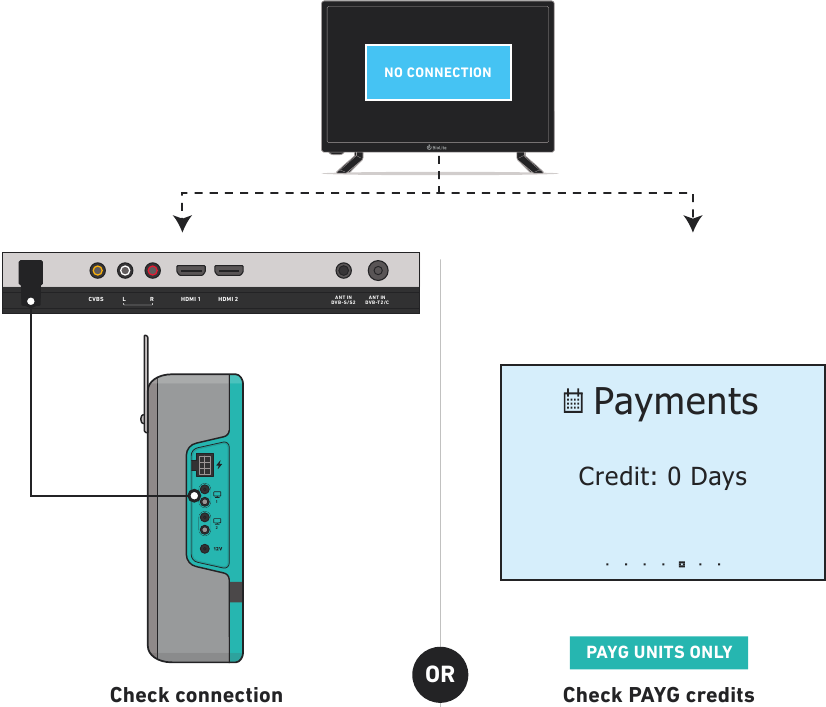

Er wordt geen verbinding weergegeven op mijn tv
Controleer de verbinding
Zorg ervoor dat de tv goed is aangesloten op het bedieningspaneel
OF
ALLEEN PAYG-EENHEDEN
Controleer PAYG-credits
Controleer scherm 5 op het bedieningspaneel om te zien of u beschikbare PAYG-credits heeft
Mijn tv is uitgeschakeld
Controleer de verbinding
Zorg ervoor dat de tv goed is aangesloten op het bedieningspaneel
De eenheid bevindt zich mogelijk in de reserve stroommodus
Controleer uw batterijniveau op scherm 1 op het bedieningspaneel
Mijn systeem slaapt

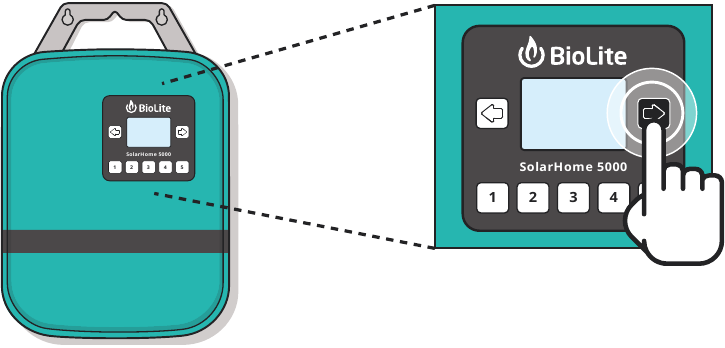

Verlaat de slaapstand
Houd de pijltjestoets ingedrukt
LOOPTIJDEN & SPECIFICATIES

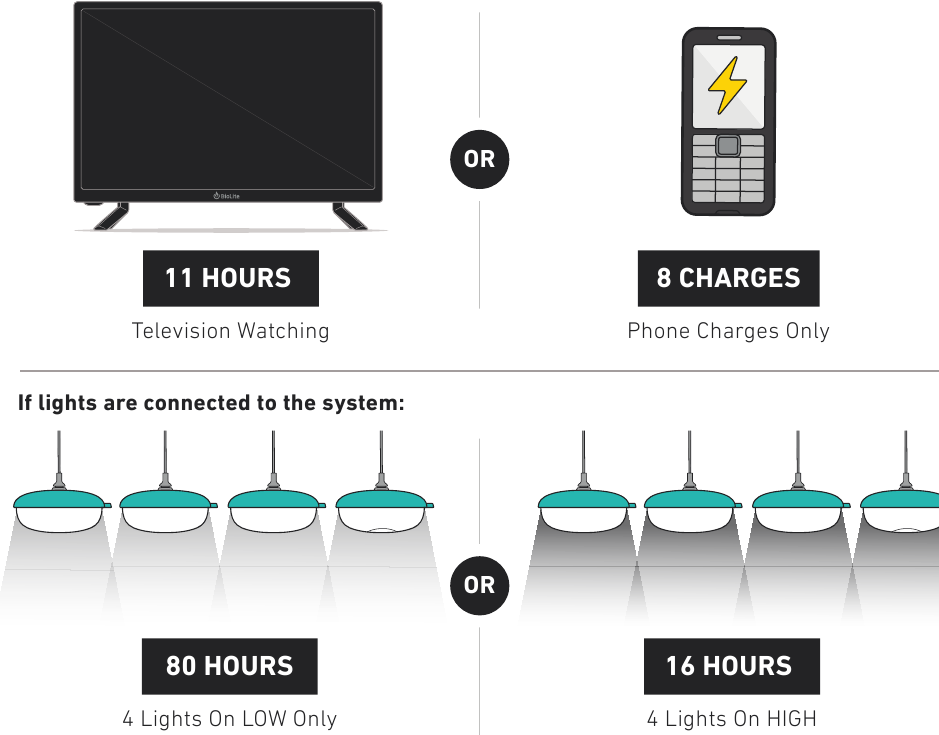

LOOPTIJDEN - ÉÉN VOLLEDIGE DAG OPLADEN
SPECIFICATIES
Beschikbare dagelijkse energie: 155 Wh
Looptijd 24" TV alleen: 11 uur (terrestrisch), 8,5 uur (satelliet met interne decoder)
Looptijd 4 lampen alleen op hoog (800 Lm): 16 uur (12.800 lm-uur)
Looptijd combinatie (24"Televisie op 50% helderheid & 50% volume + 4 lampen op hoog): 6,0 uur (satelliet met interne decoder)
Reserve stroommodus: 1600 lm-uur verlichting, configureerbaar AAN/UIT
Opladen mobiele telefoon: USB-snelladen: 5 V, 2,1A
Stroompoorten apparaat: 2x 12 V met PAYGO-authenticatie, 1x 12V
Solar Panel: 50 W, 32 V polykristallijn
Batterijspecificatie: 14,8V, 7,8 Ah Li-NMC (115 Wh)
Televisiespecificatie: 24" HD digitale tv
DVB-S2 Satelliet, DVB-T2/C Terrestrisch, USB-media, 2x HDMI, Component video, CAM/CI_card
Extra accessoires: Adapter voor mobiele telefoon, uitbreidingskabel (optioneel)
Garantie: 2 jaar garantie
