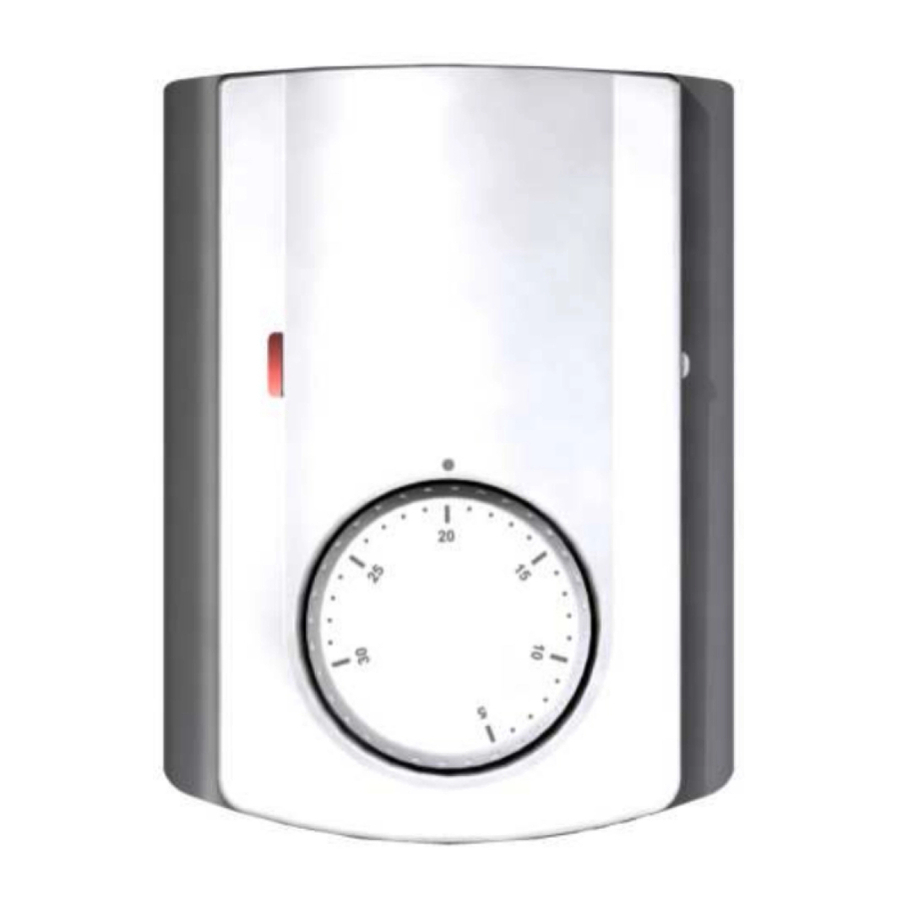

Purmo TempCo Basic 24V - Thermostaat Handleiding

INLEIDING

Voordat de installateur met de werkzaamheden begint, dient hij deze installatie- & bedieningshandleiding zorgvuldig door te lezen en ervoor te zorgen dat alle daarin opgenomen instructies worden begrepen en nageleefd.

• De thermostaat mag alleen worden gemonteerd, bediend en onderhouden door speciaal opgeleid personeel. Personeel in opleiding mag het product alleen behandelen onder toezicht van een ervaren monteur. Met inachtneming van bovenstaande voorwaarden aanvaardt de fabrikant de aansprakelijkheid voor de apparatuur zoals bepaald in de wettelijke bepalingen.
• Alle instructies in deze installatie- & bedieningshandleiding moeten worden nageleefd bij het werken met de controller. Elke andere toepassing voldoet niet aan de voorschriften. De fabrikant is niet aansprakelijk in geval van ondeskundig gebruik van de regelaar. Wijzigingen en aanpassingen zijn om veiligheidsredenen niet toegestaan. Het onderhoud mag alleen worden uitgevoerd door servicebedrijven die zijn goedgekeurd door de fabrikant.
• De functionaliteit van de controller is afhankelijk van het model en de uitrusting. Deze installatiehandleiding is onderdeel van het product en dient te worden bewaard.

TOEPASSING

• De UFH-thermostaat is ontwikkeld om actuatoren op de collector te regelen en te beheren.
• De thermostaat wordt normaal gesproken gebruikt in combinatie met een complete aansluitbox "UFH-MASTER" met of zonder "Heating & Cooling module" om alle elektrische & hydraulische componenten van de installatie aan te sluiten, zoals een circulatiepomp, actuatoren...
• De controllers zijn ontworpen voor gebruik in woonruimtes, kantoorruimtes en industriële faciliteiten. Controleer of de installatie voldoet aan de geldende voorschriften voordat u deze in gebruik neemt om een correct gebruik van de installatie te garanderen.

VEILIGHEIDSINSTRUCTIES

Schakel de stroomtoevoer uit voordat u met de werkzaamheden begint!

• Alle installatie- en bedradingswerkzaamheden met betrekking tot de controller mogen alleen worden uitgevoerd als de stroom is uitgeschakeld. Het apparaat mag alleen worden aangesloten en in bedrijf gesteld door gekwalificeerd personeel. Zorg ervoor dat u zich houdt aan de geldende veiligheidsvoorschriften.
• De aansluitboxen zijn niet spat- of druipwaterdicht.
  Daarom moeten ze op een droge plaats worden gemonteerd. - Verwissel onder geen enkele omstandigheid de aansluitingen van de sensoren, actuatoren en de 24V-aansluitingen!
  Het verwisselen van deze aansluitingen kan leiden tot levensbedreigende elektrische gevaren of de vernieling van het apparaat en de aangesloten sensoren en andere apparaten.

Technische kenmerken

• Bekabelde analoge thermostaat (24VAC), speciaal ontworpen om uw vloerverwarming te regelen die wordt beheerd door een actuator (NC).
• Inbouwversie, standaard bevestiging met 60mm assen.
• Thermostaat met stille uitgang.
• Kan de actuatoren direct aansturen, of kan worden aangesloten op de UFH-aansluitboxen.

Hoe u uw thermostaat gebruikt

Instelknop

De thermostaat volgt de ingestelde temperatuur de hele tijd.

LED-indicator

Rood: Verwarmingsindicatie.

Hoe het instelbereik te kalibreren en te beperken

Als uw thermostaat moet worden gekalibreerd, voert u deze handelingen uit:

1. Plaats een thermometer in het midden van de kamer op 1,5 meter afstand van de vloer.
2. Wacht 1 uur om er zeker van te zijn dat uw thermostaat de juiste temperatuur aangeeft.
3. Verwijder de instelknop door voorzichtig naar buiten te drukken met een smalle schroevendraaier tussen de knop en de afdekking. (let op dat u de rotatie van de instelknop vermijdt)

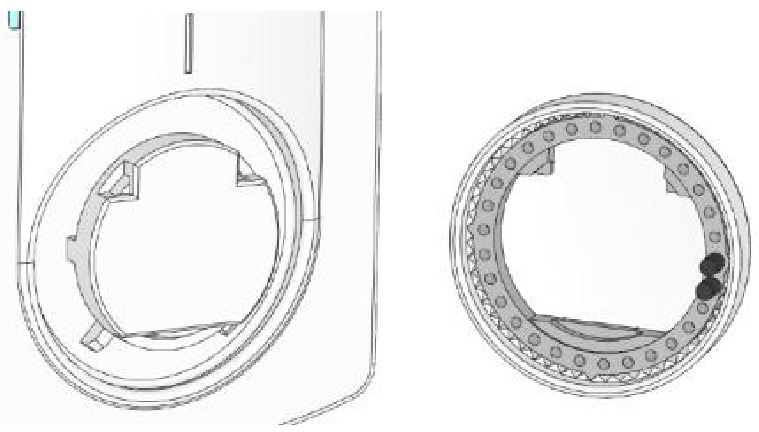

4. Verwijder het interne wiel van de knop.

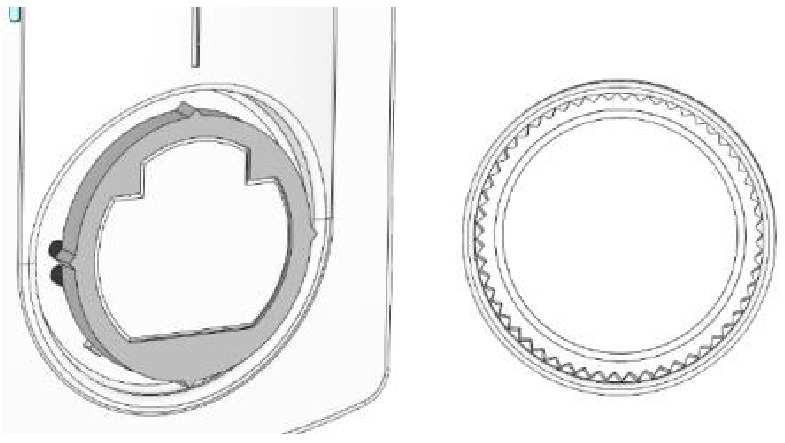

5. Plaats het interne wiel alleen op de thermostaat.

6. U kunt nu de instelknop op de thermostaat plaatsen, terwijl u de werkelijke kamertemperatuur (weergegeven door de thermometer) en de indexeerder van de thermostaat overeen laat komen.

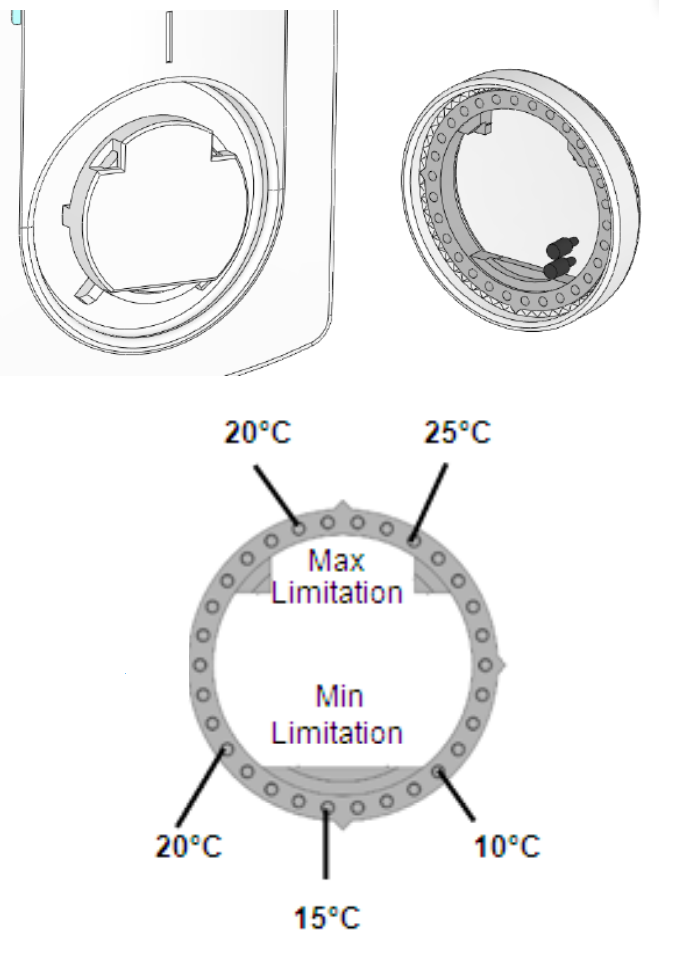

Als uw thermostaat moet worden beperkt, voert u deze handelingen uit:

1. Zet de instelknop in het midden van het nieuwe instelbereik.
2. Verwijder de instelknop door voorzichtig naar buiten te drukken met een smalle schroevendraaier tussen de knop en de afdekking.
3. Verwijder de wijzerplaatpennen en plaats ze in de gewenste gaten om het instelbereik van de thermostaat te beperken.

4. U kunt nu de instelknop op de thermostaat plaatsen.
