Paradox DIGIPLEX EVO R915 Buiten Proximity Reader en Keypad Handleiding

Introductie

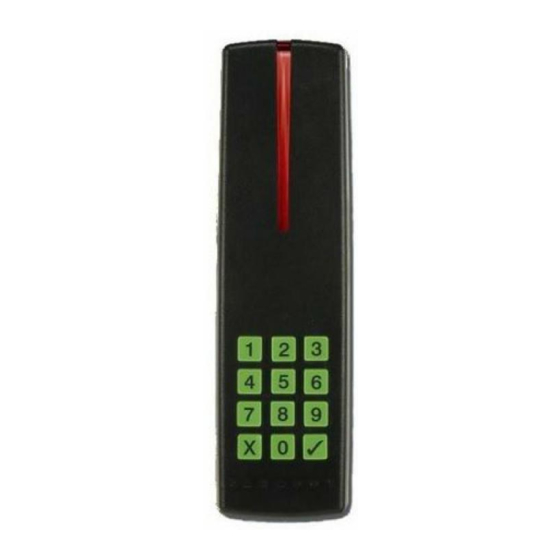

De R915 is een weerbestendige 4-draads proximity kaartlezer met een ingebouwd verlicht 12-knops toetsenbord voor PIN-invoer. De R915 is compatibel met elk Digiplex- of EVO-bedieningspaneel en is via slechts 4 draden verbonden met een ACM12 om de installatie te vergemakkelijken.

Keypad (Toetsenbord)
Deze lezer kan zowel de kaart- als de PIN-functies gebruiken. De PIN moet echter worden ingevoerd nadat de kaart is gescand als "Card and PIN" (Kaart en PIN) is ingeschakeld. U kunt ook de instellingen "Card Only" (Alleen kaart), "PIN Only" (Alleen PIN) of "Card or PIN" (Kaart of PIN) gebruiken, die worden ingesteld in de ACM12. PIN-instellingen zijn alleen beschikbaar met ACM12 V4.0 of hoger. De toets wordt gebruikt om een PIN-invoer te annuleren, de toets wordt gebruikt bij het gebruik van "Flexible Code Length" (Flexibele Codelengte) en het invoeren van een code die korter is dan 6 cijfers.

Arming and Disarming (In- en uitschakelen)
Het is momenteel mogelijk om het systeem in en uit te schakelen als de juiste opties zijn ingeschakeld in de instellingen van de gebruiker en de deur. Raadpleeg uw EVO-programmeerhandleiding voor meer informatie.

Tricolour LED Display (Driekleurige LED-display)
De lezer bevat een driekleurige LED-display (rood, groen en oranje) die wordt gebruikt om de systeemstatus aan te geven, zoals weergegeven in de LED-displaytabel.

Audible Tone (Hoorbare toon)
De lezer heeft een ingebouwde buzzer.

Weather Resistant (Weerbestendig)
De rubberen pakking en plastic PCB-afdekking zorgen ervoor dat u uw R915 binnen of buiten kunt monteren.

Technische specificaties

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Installatie

Mounting (Montage)
Monteer de lezer op een schoon, vlak en egaal oppervlak om te voorkomen dat de plastic behuizing buigt. Zodra de lezer is gemonteerd, dicht u de contour van de lezer goed af om mogelijke waterinfiltratie te voorkomen.

Het wordt ten zeerste aanbevolen om de lezer op een vlak, egaal oppervlak te monteren, waardoor deze minder kwetsbaar is voor weersinvloeden. Als montage op een oneffen oppervlak absoluut noodzakelijk is, zorg er dan voor dat alle openingen tussen de lezer en het oppervlak goed zijn afgedicht.

Mounting on Metal (Montage op metaal)
Metaal kan het leesbereik verkleinen. De kaartlezer kan op metaal worden gemonteerd, maar mag er niet door worden omgeven. Als de lezer in een metalen behuizing moet worden geïnstalleerd, zorg er dan voor dat de voorkant van de kaartlezer niet bedekt is en dat er aan alle zijden minimaal 4 cm (1,6") ruimte is tussen de kaartlezer en het metaal.

Connection (Aansluiting)
Sluit de R915 aan zoals weergegeven in figuur 1.

Status Display (Statusweergave)

*Bepaalde weergaven kunnen worden in- of uitgeschakeld met de ACM12.
†Sneller in de laatste 10 seconden van de vertraging bij het verlaten

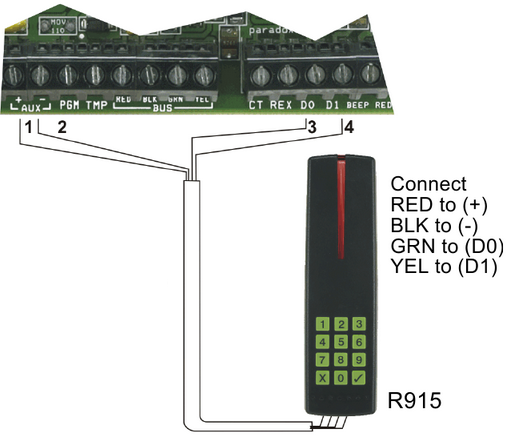

Figure 1: Connecting the R915 (Figuur 1: De R915 aansluiten)
ACM12 (V4.0 or Higher)

Extra wire should be placed in the bottom of the reader and not at the same level as the antenna (Extra draad moet onderaan de lezer worden geplaatst en niet op hetzelfde niveau als de antenne)
Do not connect more than one reader on a single ACM12. (Sluit niet meer dan één lezer aan op een enkele ACM12.)

FCC-waarschuwing

RESIDENTIAL EQUIPMENT CLASS B DIGITAL DEVICE INFORMATION TO USER (INFORMATIE AAN DE GEBRUIKER OVER RESIDENTIËLE APPARATUUR KLASSE B DIGITAAL APPARAAT)
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:)

1. This device may not cause harmful interference, and (Dit apparaat mag geen schadelijke storing veroorzaken, en)
2. This device must accept any interference received, including interference that may cause undesired operation.(Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.)

This equipment has been tested and found to comply with the limits for Class B Digital Device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures.(Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen.)

• Reorient or relocate the receiving antenna (Richt de ontvangende antenne opnieuw of verplaats deze)
• Increase the separation between the equipment and receiver (Vergroot de afstand tussen de apparatuur en de ontvanger)
• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected (Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten)
• Consult the dealer or an experienced radio/TV technician for help (Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp)

Any changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment.(Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.)

Garantie

Voor volledige garantie-informatie over dit product verwijzen wij u naar de beperkte garantieverklaring op de website www.paradox.com/terms. Uw gebruik van het Paradox-product betekent dat u alle garantievoorwaarden accepteert.
Digiplex EVO is een handelsmerk of geregistreerd handelsmerk van Paradox Security Systems Ltd. of haar gelieerde ondernemingen in Canada, de Verenigde Staten en/of andere landen. Voor de meest recente informatie over productgoedkeuringen, zoals UL en CE, kunt u terecht op www.paradox.com.
© 2018 Paradox Security Systems Ltd. Alle rechten voorbehouden. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Een of meer van de volgende Amerikaanse patenten kunnen van toepassing zijn: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, 5119069, 5077549 en RE39406 en andere lopende patenten kunnen van toepassing zijn. Canadese en internationale patenten kunnen ook van toepassing zijn.
