Amber Touch Thermostaat Handleiding

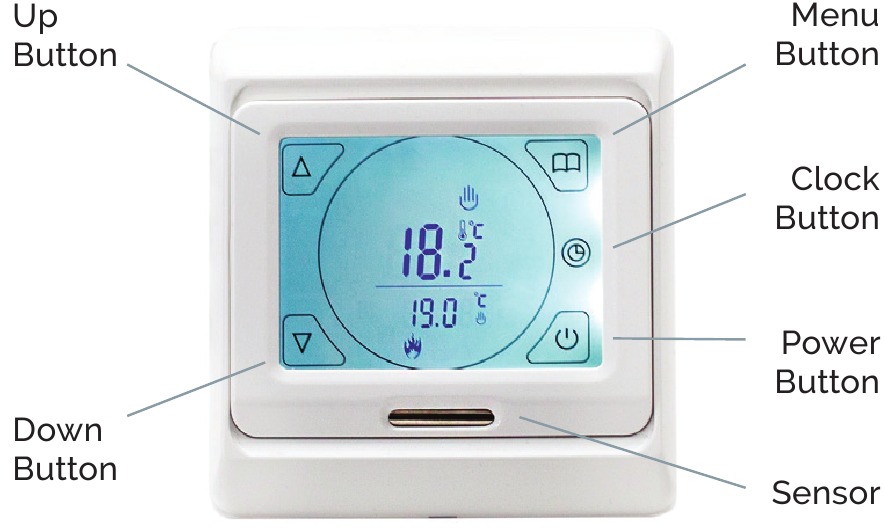

Overzicht

Lees voordat u uw Amber-Touch programmeert al deze instellingen zorgvuldig door.

	Up (Omhoog)		Clock (Klok)
	Down (Omlaag)		Period 1 (Periode 1)
	Power (Stroom)		Period 2 (Periode 2)
	Manual Control Mode (Handmatige bedieningsmodus)		Period 3 (Periode 3)
			Period 4 (Periode 4)
	Programme Mode Indicator (Programmamodusindicator)		Period 5 (Periode 5)
	Menu		Period 6 (Periode 6)
	Heating On (Verwarming aan)		Screen Lock (Schermvergrendeling)

Tijd & Datum instellen

• Houd, terwijl het apparaat is ingeschakeld, de knop ingedrukt totdat de minuten beginnen te knipperen (5 seconden)
• Stel de juiste tijd in met de en knoppen, met de knop om te schakelen van minuten naar uren en opnieuw om de dag te bewerken
• Gebruik de en knoppen om de juiste dag te selecteren: 1 = maandag, 7 = zondag
• Tik op de knop om het proces te voltooien

Geavanceerde instellingen starten

Geavanceerde instellingen moeten vóór het programmeren worden geconfigureerd, om te starten:

1. Schakel het apparaat uit door op de knop te tikken
2. Houd de en knoppen tegelijkertijd ingedrukt totdat 1ADJ op het scherm verschijnt

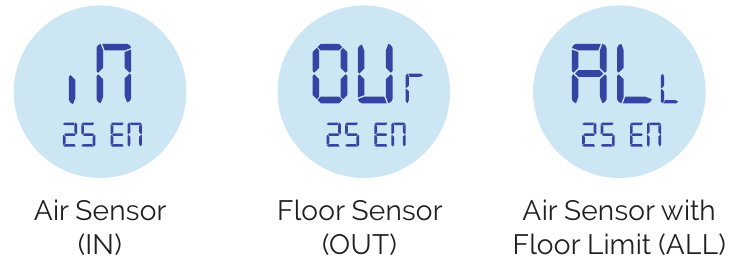

Sensormodus

Nadat u de geavanceerde instellingen hebt gestart, tikt u op de knop om over te schakelen naar de Sensormodus (2SEN) en stelt u deze in op OUT met behulp van de en knoppen

Er zijn 3 sensormodi beschikbaar om uit te kiezen: alleen luchtsensor (IN), alleen vloersensor (OUT) en luchtsensor met vloerlimiet (ALL). U kunt hier doorheen bladeren met behulp van de en knoppen. Gebruik de knop om uw instellingen uit te schakelen en op te slaan.

We raden Alleen vloersensor (OUT) aan voor natte ruimtes waar de thermostaat zich buiten de verwarmde ruimte bevindt of waar de verwarming alleen nodig is voor vloerverwarming.

Luchtsensor met vloerlimiet (ALL) wordt gebruikt wanneer de thermostaat zich in de verwarmde ruimte bevindt en de vloerverwarming de primaire warmtebron is.

Gebruik NIET Alleen luchtsensor (IN) met vloerverwarming.

Stel uw ideale verwarmingsprogramma in

Met 3 verschillende opties kiest u het schema dat het beste bij uw levensstijl past. Of dat nu alle 7 dagen hetzelfde is (7 dagen), 5 dagen en het weekend (5/2), of slechts 6 dagen en slechts 1 aparte dag (6/1).

• Nadat u de geavanceerde instellingen hebt gestart, tikt u op de knop totdat u (6PRG) bereikt om uw programma in te stellen.

• Gebruik de en knoppen om in te stellen welk programma u nodig hebt.
• De bovenstaande afbeelding geeft een schema van 7 dagen aan. Een 5/2-schema toont alleen cijfers 1-5 en een 6/1-schema toont alleen cijfers 1-6.
• Gebruik de knop om uw instellingen uit te schakelen en op te slaan.

Als alternatief kunt u het verwarmingsschema helemaal uitschakelen - kies gewoon de optie Programma uit bij het instellen.

Maak het perfecte verwarmingsschema

Noteer de geplande tijden voordat u met het programmeren begint.
Standaard staat uw Amber-Touch ingesteld op een 5/2-schema. Om dit schema te personaliseren: Ga naar de schemamodus door op de knop te drukken.

5-daags schema

1. U ziet een van de 6 periode-symbolen en het symbool
2. Houd de knop ingedrukt totdat de eerste periode op het scherm wordt weergegeven
3. U kunt vervolgens de starttijd voor periode 1 instellen met behulp van de en knoppen
4. Sla uw starttijd op door op de knop te drukken, en gebruik nu de en knoppen om de gewenste temperatuur in te stellen en druk op de knop
5. Herhaal stap 3 & 4 om alle 6 perioden in te stellen

Weekendschema

1. Nadat u het 5-daagse schema hebt voltooid, drukt u op de knop voor weekendverwarming
2. De tijd die u selecteert, is van toepassing op zowel zaterdag als zondag
3. Sla uw starttijd op door op de knop te drukken en gebruik de en knoppen om de gewenste temperatuur in te stellen
4. Druk op de knop om naar periode 2 te gaan
5. Stel de gewenste starttijd en temperatuur in
6. Druk ten slotte op de knop om uw 7-daagse verwarmingsschema op te slaan

Vorstbescherming

Een actieve vorstbeschermingsfunctie zorgt ervoor dat uw substraat nooit onder de 10°C komt. Dit helpt de opwarmtijden te verkorten en beschermt de vloerafwerking tegen mogelijke schade.

• Nadat u de geavanceerde instellingen hebt gestart, tikt u continu op de knop totdat u de vorstbeschermingsmodus (5LrP) ziet
• Met behulp van de en knoppen stelt u dit eenvoudig in op 'ON' (AAN) om te activeren.
• Gebruik de knop om uw instellingen uit te schakelen en op te slaan.

Maximale vloertemperatuur

• Nadat u de geavanceerde instellingen hebt gestart, tikt u continu op de knop totdat u de maximale vloertemperatuurmodus (3Lit) ziet.
• Gebruik de en knoppen om de vereiste temperatuur in te stellen
• Druk op de knop om op te slaan

Handmatige bediening

Indien nodig kunt u ervoor kiezen om handmatige bediening van uw Amber-Touch te openen. U kunt eenvoudig schakelen tussen de handmatige modus en uw aangepaste schema door op de knop te tikken

In de handmatige modus ziet u het pictogram voor de handmatige bedieningsmodus en kunt u handmatig een gewenste temperatuur voor uw kamer instellen met behulp van de en knoppen.

Het symbool verschijnt wanneer de gewenste temperatuur hoger is dan de omgevingstemperatuur.

Foutcodes

ER0

Dit heeft betrekking op een fout met de interne temperatuursensor, hetzij door schade, hetzij door loskoppeling. Dit vereist meestal een vervangende thermostaat om te corrigeren.

ER1

Dit heeft betrekking op een fout met de externe vloersensorprobe. Neem contact op met uw elektricien, die de stroomtoevoer kan isoleren en kan controleren of de sensor is aangesloten en correct werkt.

Schermvergrendeling

In sommige situaties waarin uw Amber-Touch is geïnstalleerd op een locatie waar beperkte toegang noodzakelijk is, doet u eenvoudigweg het volgende:

• Houd de en knoppen ingedrukt totdat de op het scherm verschijnt.
• Om te ontgrendelen, herhaalt u het proces eenvoudigweg totdat de verdwijnt.

3 eenvoudige stappen om de fabrieksinstellingen te herstellen

1. Nadat u de geavanceerde instellingen hebt gestart, tikt u continu op de menu knop totdat u AFAC ziet
2. Houd de knop ingedrukt totdat "---" op het scherm wordt weergegeven
3. Druk op de knop en schakel uit via het lichtnet om het herstellen van de fabrieksinstellingen te voltooien

Let op: de weergegeven tijd wordt niet opnieuw ingesteld en blijft hetzelfde als vóór het herstellen van de fabrieksinstellingen.

Overzicht van geavanceerde instellingen

Symbool	Instelling	Standaard	of
1 ADJ	Temperatuurkalibratie	N.v.t.	Gemeten temperatuur aanpassen
2 SEN	Sensormodus	IN	IN: ingebouwde sensor OUT: vloersensor ALL: beide sensoren (vloersensor is de limietsensor)
3 LIT	Maximale vloertemperatuur	35°C	Beperkingswaarde aanpassen, Beperkingsbereik: 5˚C~35˚C
4 DIF	Schakelverschil	1	Schakelverschil aanpassen
5 LTP	Vorstbeschermingsmodus	Uit	Vorstbeschermingsfunctie in-/uitschakelen
6 PRG	Verwarmingsschema	5/2	2: 5/2 dagenmodus 1: 6/1 dagenmodus 0: 7 dagenmodus
7 RLE	Uitvoer	N.v.t.	Niet gebruikt
8 DLY	Uitvoervertraging	0	De vertragingstijd wijzigen
9 HIT	Maximale temperatuurinstelling	50°C	Maximale limiettemperatuur instelpunt (50˚C)
10 AFAC	Terugzetten naar fabrieksinstellingen	N.v.t.	Programmeerparameters worden teruggezet naar fabrieksinstellingen wanneer het symbool "---" verschijnt

Afmetingen

Installatiehandleiding

STAP 1
Maak de voorkant los door een schroevendraaier in het gat aan de onderkant van de voorplaat te steken

STAP 2
Haal de achterplaat uit elkaar volgens het diagram

STAP 3
Installeer de achterplaat op de elektrische aansluitdoos met schroeven voordat er bedrading plaatsvindt

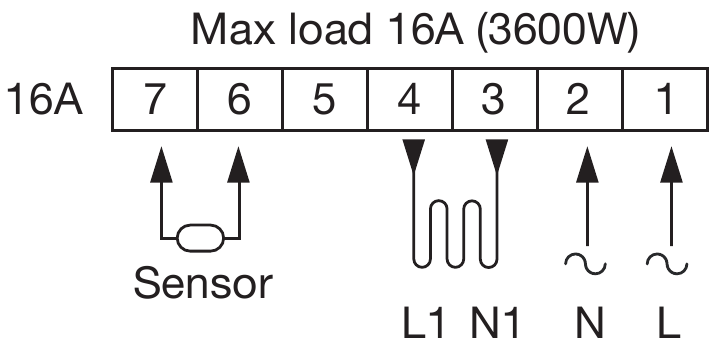

STAP 4
Zorg ervoor dat alle bedrading wordt uitgevoerd door een gekwalificeerde elektricien

STAP 5
Installeer de behuizingskap en vergrendel het externe frame volgens de diagrammen
