Aztech HL129EW Handleiding

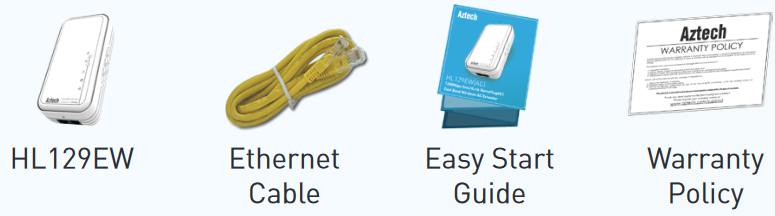

Inhoud van de verpakking

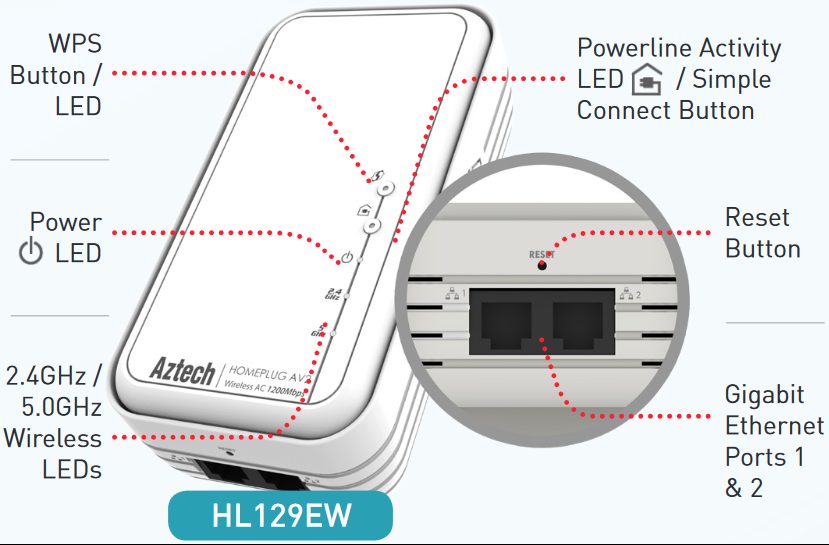

Apparaatoverzicht

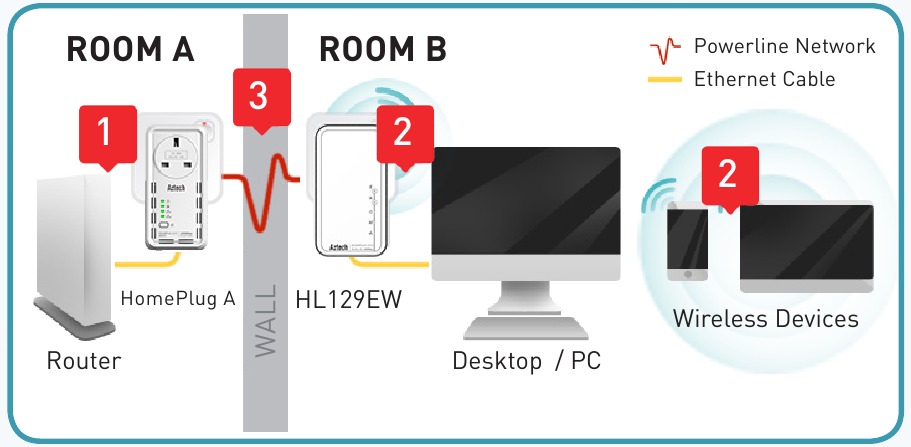

Installatie voor een nieuwe netwerkverbinding

Zorg ervoor dat u de onderstaande verbindingsinstallatie volgt.

1. Sluit in kamer A uw HomePlug AV-apparaat aan op een stopcontact en verbind het met de ethernetpoort van uw router met behulp van een ethernetkabel.
   Zorg ervoor dat de internetverbinding van uw router actief is, zodat u toegang hebt tot internet.
2. Sluit in kamer B uw HL129EW-apparaat aan op een stopcontact. U kunt elk apparaat (bijv. computer / notebook) aansluiten op de beschikbare ethernetpoorten en u kunt ook al uw draadloze apparaten verbinden met de wifi van uw HL129EW (SSID en wachtwoord staan ​​op de labelsticker aan de bovenkant van uw apparaat).
3. Bevestig dat de verbinding tot stand is gebracht op beide HomePlug AV's. Een succesvolle verbinding wordt aangegeven door een groen lampje op zowel de Power- als de Power Line Activity-led. Uw HomePlug AV is nu klaar voor gebruik en heeft nu toegang tot internet.

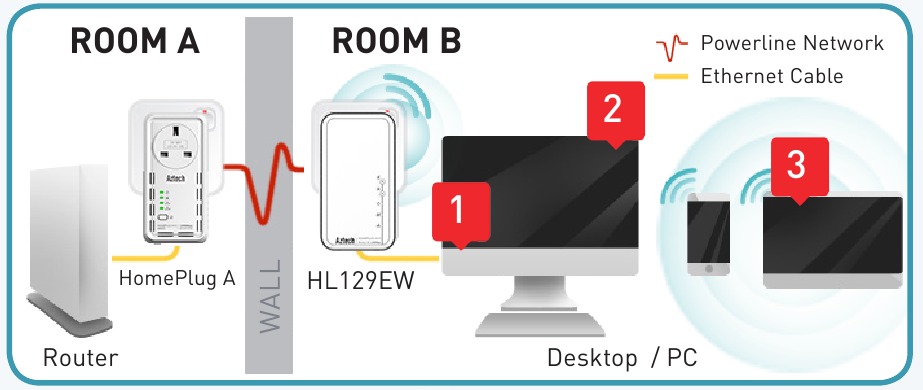

Draadloze instellingen configureren (optioneel)

Zorg ervoor dat u de onderstaande verbindingsinstallatie volgt.

1. Sluit een ethernetkabel van de pc aan op een van de beschikbare ethernetpoorten van uw HL129EW.
2. Schakel op uw computer alle draadloze adapters uit (indien van toepassing).
3. Open en start een webbrowser. Typ 10.0.10.254 in de URL-link van de webbrowser en druk op de Enter-toets.
4. Voer "admin" (beheerder) in voor gebruikersnaam en wachtwoord.

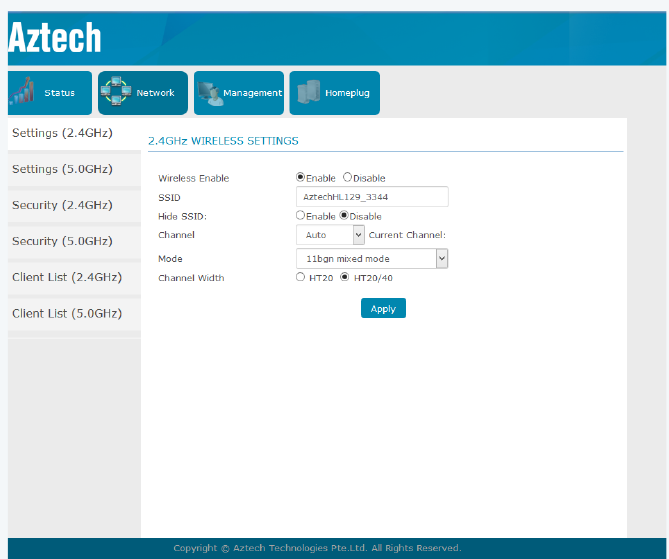

5. Klik op het menu Netwerk en selecteer de draadloze instelling (2,4 GHz / 5,0 GHz) die u wilt configureren.
6. Nadat u de gewenste instellingen hebt gewijzigd, klikt u op "Apply" (Toepassen) om de instellingen op te slaan en toe te passen.


Installatie voor een bestaande netwerkverbinding

1. Als u uw HL129EW-apparaat aan uw bestaande netwerk wilt toevoegen, steekt u het apparaat eenvoudigweg in een stopcontact; standaard wordt het gekoppeld aan uw HomePlug AV-apparaten. Eenmaal gekoppeld, is uw apparaat klaar voor gebruik.
2. Als u echter de naam van het privénetwerk van uw bestaande netwerk hebt gewijzigd, kunt u de Simple Connect-knop van uw HL129EW en de oude apparaten gebruiken, zoals hieronder aangegeven:

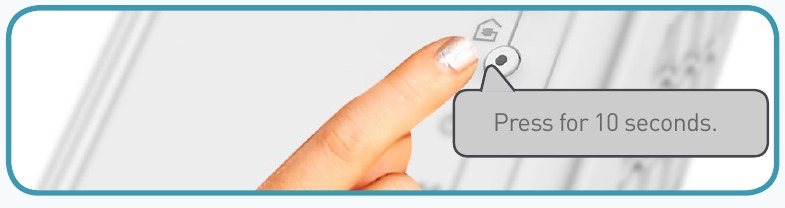

   1. Houd de Simple Connect-knop van uw HL129EW 10 seconden ingedrukt totdat de Power- en Power Line Activity-led uitgaan en weer aangaan.

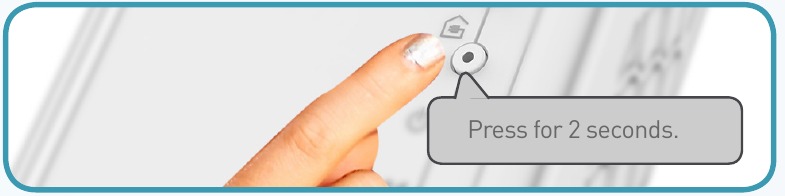

2. Houd de Simple Connect-knop van uw oude apparaat twee seconden ingedrukt. De Power-led begint te knipperen.
3. Druk op uw HL129EW op de Simple Connect-knop gedurende twee seconden. De Power-led begint te knipperen en de Power Line Activity-led brandt continu groen, wat duidt op een succesvolle koppeling met de oude apparaten.


De WPS-functie inschakelen (optioneel)

1. Zorg ervoor dat u de juiste instelling hebt, zoals aangegeven in Sectie D (Draadloze instellingen configureren). Volg respectievelijk stap 3, 4 en 5 van Sectie D.

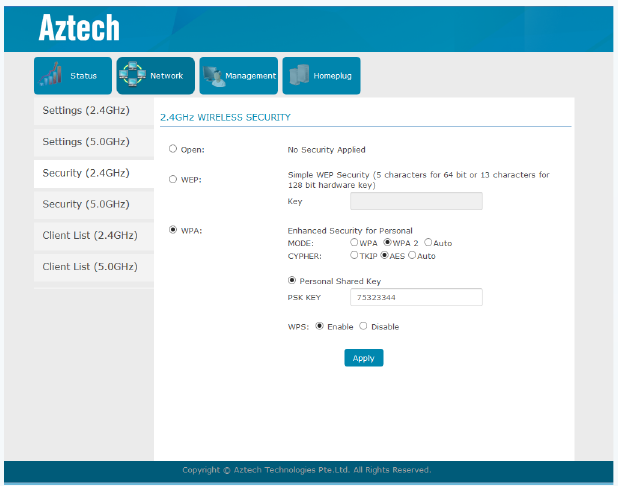

2. Ga naar de sectie Wireless > Security (Draadloos > Beveiliging) en vink in de sectie WPS "Enable" (Inschakelen) aan en klik vervolgens op "Apply" (Toepassen).

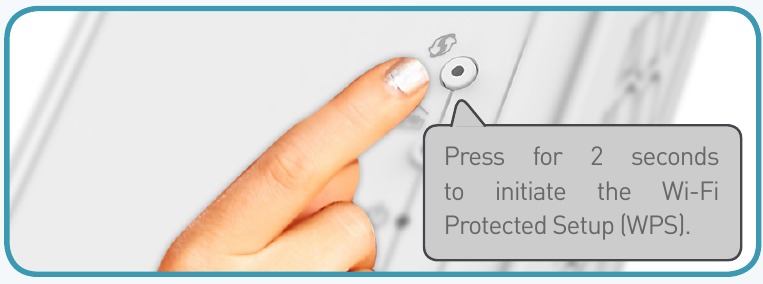

3. Houd op uw HL129EW de WPS-knop 2 seconden ingedrukt. De Wireless-led begint langzaam te knipperen.


4. Activeer/druk op de WPS-knop op het apparaat dat u met HL129EW wilt verbinden. Voltooi stap 3 en 4 van deze sectie binnen twee minuten om een ​​succesvolle verbinding te garanderen.

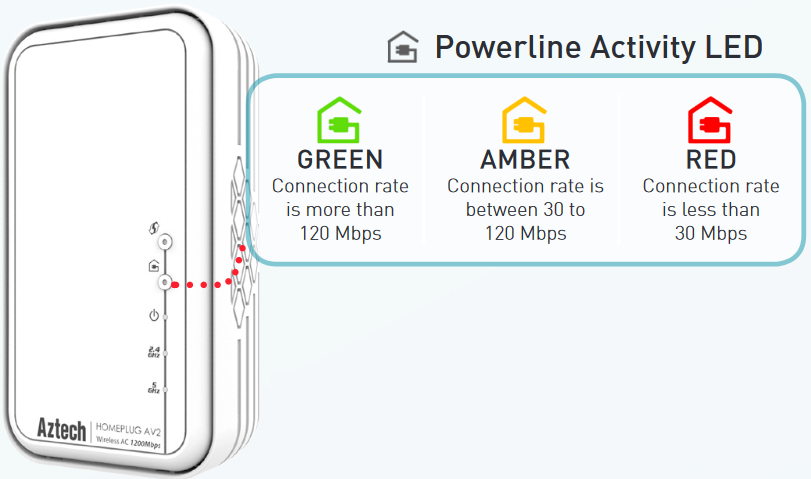

Verbindingssnelheid bepalen

GROENE verbindingssnelheid is meer dan 120 Mbps
ORANJE verbindingssnelheid is tussen 30 en 120 Mbps
RODE verbindingssnelheid is minder dan 30 Mbps
Opmerking voor rode led: Het wordt aanbevolen om het apparaat aan te sluiten op een stopcontact of een stekker met de minste elektrische storing.

Elke led-kleur van de Powerline Activity-led vertegenwoordigt een verbindingsclassificatie. De verbindingsclassificatie kan alleen worden berekend wanneer het apparaat deel uitmaakt van een bestaand netwerk. De exacte verbindingssnelheid kan ook worden bekeken met behulp van de HomePlug AV-webgebruikersinterface.

Apparaat resetten

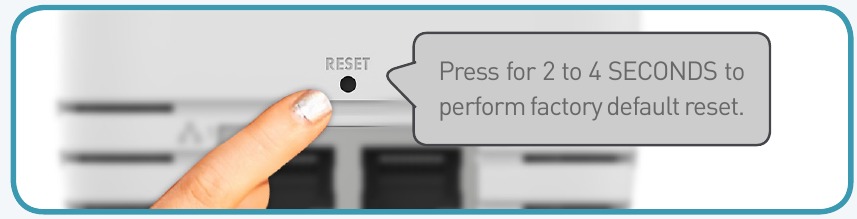

Om een RESET naar de fabrieksinstellingen uit te voeren, houdt u de Reset-knop 2 tot 4 SECONDEN ingedrukt. De leds gaan uit en weer aan om aan te geven dat het apparaat is gereset.

* De Easy Start Guide (Snelstartgids) is ontworpen om u op weg te helpen met uw Aztech HL129EW HomePlug. Deze Easy Start Guide, inclusief de gebruikershandleiding die een meer geavanceerde handleiding voor dit product biedt, kan worden gedownload van de Aztech Support Website (www.aztech.com/support).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Aztech HL129EW Handleiding
