Leatherman Crunch - Multitool Handleiding en Review

VEILIGHEIDSCONSIDERATIES EN FUNCTIES

Zoals bij de meeste gereedschappen en zakmessen, hebben verschillende messen scherpe randen of punten. Wees uiterst voorzichtig om uzelf niet te snijden of te beknellen met messen of handgrepen bij het openen, sluiten of gebruiken van uw multitool. Functies voor de Crunch worden hieronder vermeld.

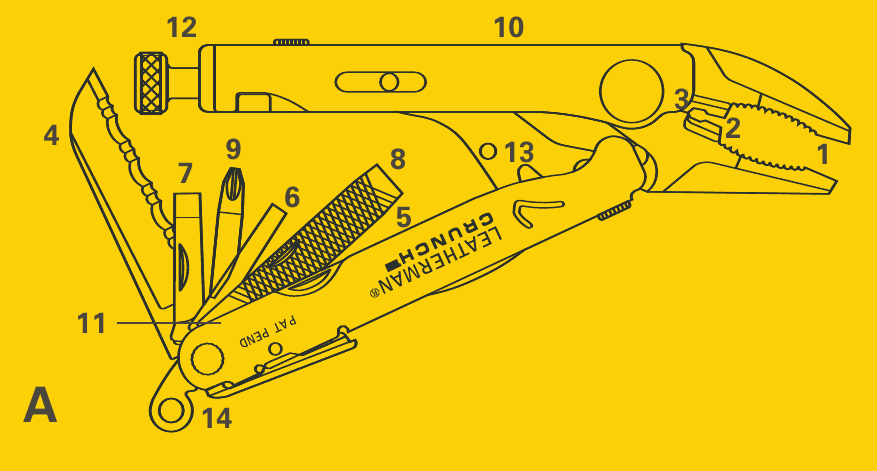

Crunch (zie Tekening A):
1. Vergrendelingstang	8. Grote Schroevendraaier
2. Draadknipper	9. Kruiskopschroevendraaier
3. Harde-Draadknipper	10. Liniaal (inch/cm)
4. Gekarteld Mes	11. Flesopener
5. Hout/Metaal Vijl	12. Hex Bit Driver
6. Kleine Schroevendraaier	13. Draadstripper
7. Medium Schroevendraaier	14. Lanyard Ring

HOE DE VERGRENDELINGSTANG AAN TE SLUITEN

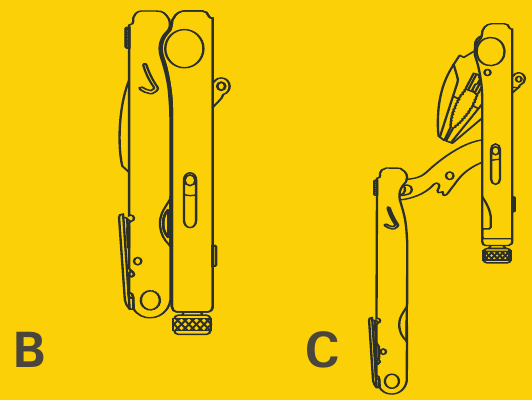

Vanuit de gesloten positie, pak elke handgreep vast en zwaai ze volledig uit elkaar, waardoor de tangbekken zichtbaar worden. (Tekeningen B & C)

Pak de tang vast en draai ze volledig uit de handgreep. (Tekening D)

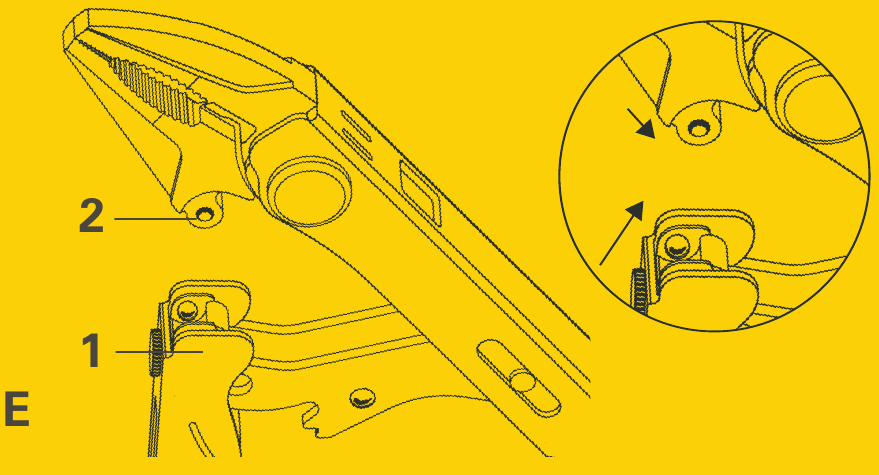

Pak beide helften van de tangbekken vast en knijp ze met één hand samen. Gebruik de andere hand om de beweegbare handgreep te verbinden met de kuiltje in de basis van de kaak. (Tekening E)

Raadpleeg Tekening E voor:

1. Beweegbare Handgreep
2. Kuiltje

Druk het uiteinde van de handgreep in de basis van de tangbekken totdat u de "klik" (klik) hoort en voelt die de twee verbindt.

Vergeet niet om de tangbekken met één hand gesloten te houden. Zorg ervoor dat de handgreep in de tangbek klikt om een ​​goede verbinding te garanderen.

HOE DE VERGRENDELINGSTANG TE GEBRUIKEN

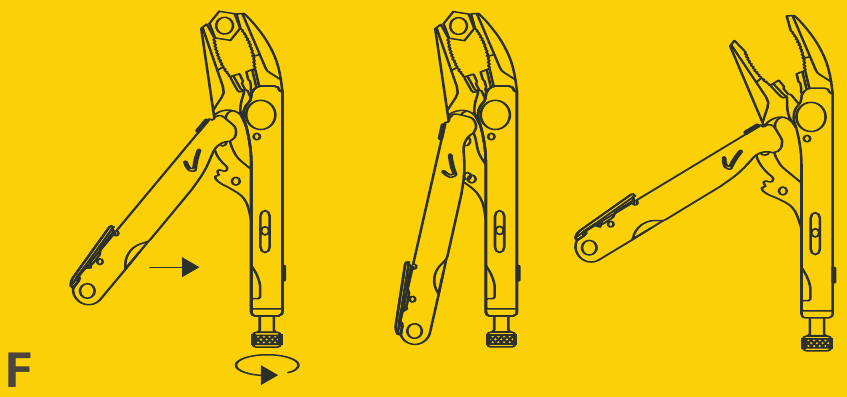

Na het voltooien van de bovenstaande stappen, is uw vergrendelingstang nu klaar voor gebruik. Knijp beide handgrepen samen om een object vast te pakken. Regel de klemkracht en -grootte door aan de stelschroef te draaien. (Tekening F)

Om de bekken van een vastgegrepen object te ontgrendelen, pakt u het uiteinde van elke handgreep vast en spreidt u de handgrepen uit elkaar.

Om het gereedschap te sluiten, pakt u het uiteinde van de handgrepen vast en draait u ze totdat de beweegbare handgreep loskomt van de beweegbare bek. Draai de bekken terug in de vaste handgreep. Zwaai de beweegbare handgreep over de bekken. Duw de handgreep naar voren en sluit de handgrepen samen. Dit is de omgekeerde procedure van die in de tekeningen B tot en met E.

HET OPENEN VAN DE MESSEN

Om de binnenmessen te openen, opent u de handgrepen gedeeltelijk. Gebruik de nagelinkeping om de messen uit te draaien. De messen moeten volledig zijn uitgeschoven om de vergrendeling in te schakelen. Werk bij het gebruik van messen altijd met de handgrepen gesloten om letsel te voorkomen.

Om een ​​vergrendeld mes los te maken, drukt u op de vergrendelingsontgrendeling aan de buitenkant van de handgreep. Het mes kan dan terug in de handgreep worden geklapt.

DE DRAADKNIPPERS GEBRUIKEN

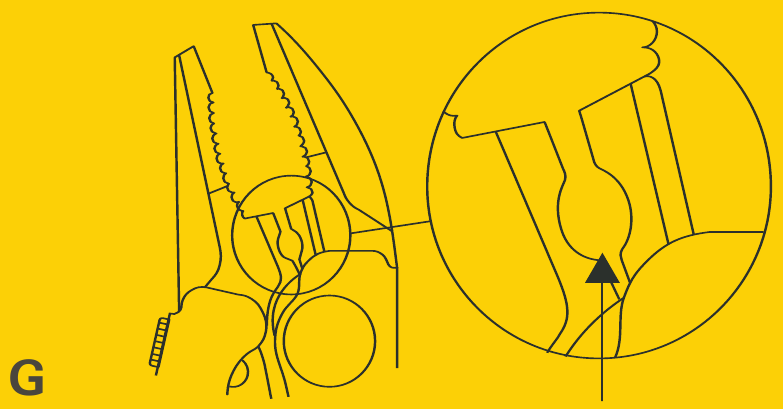

De reguliere en harde-draadknippers bevinden zich in de tangbekken. De harde-draadknipper is de kleine inkeping aan de basis van het draadknipgebied. De reguliere draadknippers mogen alleen worden gebruikt voor zachtere soorten draad. Om schade te voorkomen, mag gehard draad zoals vishaken alleen met de harde-draadknippers worden geknipt. (Tekening G)

DE DRAADSTRIPPER GEBRUIKEN

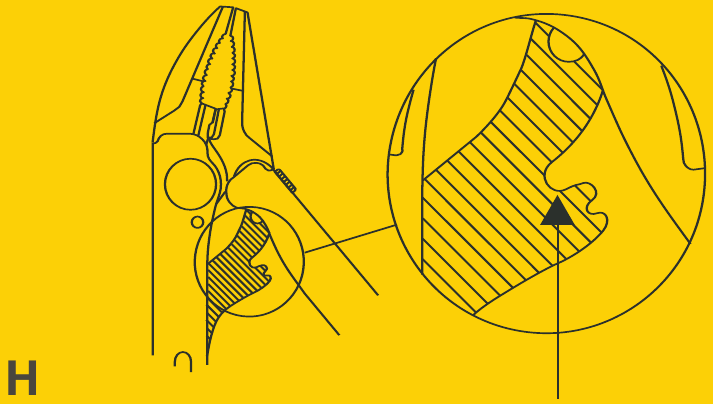

De draadstripper is de groef op de draadstripperstang. (Tekening H)

Om te gebruiken, houdt u het gereedschap zo vast dat de handgreep met de vergrendelingsontgrendeling zich aan uw rechterkant bevindt. Open deze handgreep wijd genoeg om deze van de draadstripperstang te verwijderen. Steek de draad in de groef en sluit de handgreep voorzichtig om door de buitenste isolatie van de draad te snijden. Draai en trek aan de draad om te strippen (zie tekening op de draadstripperstang).

DE HEX BIT ADAPTER GEBRUIKEN

De hex bit adapter is toegankelijk door de stelschroef van het uiteinde van de handgreep te verwijderen. Elke 1/4" hex bit kan in de opening worden gestoken. De bit wordt op zijn plaats gehouden door een veerretentiesysteem.

HET SLIJPEN VAN HET MES

Gebruik bij het slijpen van het gekartelde mes een slijpsysteem dat is ontworpen om rekening te houden met kartels. Dit zorgt ervoor dat de juiste kromming van de kartels en de snijeffectiviteit van het mes behouden blijven.

ONDERHOUD

De Crunch is 100% hoogwaardig roestvrij staal. Geen enkel staal is echt "roestvrij" (stainless). Het is eigenlijk "corrosiebestendig staal" (corrosion-resisting steel), en corrosie kan optreden als het niet goed wordt onderhouden.

Uw Crunch multitool moet periodiek worden schoongemaakt, gedroogd en opnieuw geolied, vooral na gebruik in een vochtige omgeving. Na het reinigen, de draaipunten opnieuw oliën met een lichte machine- of penetrerende olie.

GARANTIE

Als u binnen 25 jaar na de aankoopdatum een defect in materiaal of vakmanschap aan uw Leatherman multitool constateert, stuur deze dan terug naar Leatherman Tool Group, Inc. of een internationaal erkend reparatiecentrum. Neem voor reparatiecentra in uw regio contact op met het onderstaande adres.

De garantie dekt geen misbruik, wijziging, ongeautoriseerd of onredelijk gebruik van uw Leatherman multitool. Deze garantie dekt geen scheden, accessoires of gekleurde afwerkingen.

Om service te verkrijgen, stuurt u uw gereedschap terug naar het onderstaande adres of neemt u contact met ons op voor de locatie van het dichtstbijzijnde geautoriseerde reparatiecentrum. Naar onze keuze kunnen we uw multitool vervangen in plaats van deze te repareren; en indien stopgezet, vervangen door een product van gelijke of grotere waarde.

Leatherman Tool Group, Inc. is niet aansprakelijk voor incidentele of gevolgschade. Sommige rechtsgebieden staan de uitsluiting of beperking van incidentele of gevolgschade niet toe, dus de bovenstaande uitsluiting is mogelijk niet op u van toepassing.

Deze garantie geeft u ook specifieke wettelijke rechten, en u kunt ook andere rechten hebben die van rechtsgebied tot rechtsgebied kunnen verschillen.

Leatherman Tool Group, Inc.

P.O. Box 20595

Portland, OR 97294-0595 USA

12106 N.E. Ainsworth Circle

Portland, OR 97220-9001 USA

Phone: (503) 253-7826

Fax: (503) 253-7830

www.leatherman.com

Het uiterlijk van dit product is eigendom van Leatherman Tool Group, Inc. Gedekt door een of meer van de volgende Amerikaanse patenten:

No. 5,826,338, 6,282,996, 6,691,357, D414,097, D414,393, D420,874 and D427,501. Verdere patenten in behandeling.

© 2004 Leatherman Tool Group, Inc.
