Megasat Multiswitch Installatie Instructie
Veiligheidsinstructies
Controleer voor gebruik de coaxkabels op mogelijke kortsluitingen, aangezien dit anders kan leiden tot een defect aan de multiswitch. De locatie moet droog zijn en beschermd tegen vocht. Zorg ervoor dat de multiswitch niet wordt blootgesteld aan direct zonlicht, niet in de buurt van warmtebronnen wordt geplaatst en dat er voldoende ventilatie is. Om kortsluiting te voorkomen, steekt u de AC-adapter pas in het stopcontact nadat alle coaxkabels zijn aangesloten.
Aansluiting
Monteer de LNB op de meegeleverde houder van de schotel en sluit deze aan op de multiswitch. De uitgangen van de Quattro LNB moeten worden aangesloten op de overeenkomstige ingangen van de multiswitch. De namen kunnen van fabrikant tot fabrikant verschillen (bijv. „HH" of „High/H", ...). Vrije aansluitingen (set-top box uitgangen) moeten worden voorzien van afsluitweerstanden om mogelijke interferentie te voorkomen. Als er meerdere satellieten worden gebruikt, moet elke LNB worden aangesloten op de respectieve groep van de multiswitch. Dit betekent dat LNB 1 moet worden aangesloten op alle 4 niveaus in groep A van de multiswitch. LNB 2 in groep B (zie Voorbeeld 2).

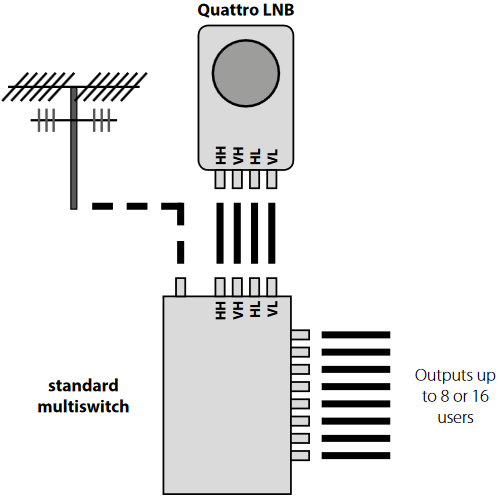

Voorbeeld 1: 1 satelliet met standaard multiswitch
Optionele aansluiting van een
DVB-T antenne voor terrestrische
televisie of FM-radio

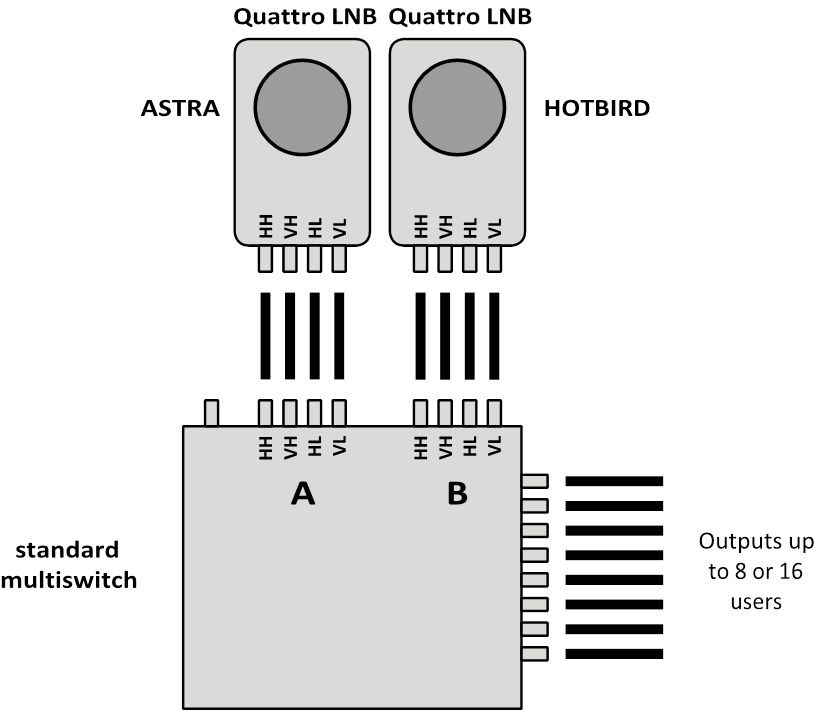

Voorbeeld 2: 2 satellieten met standaard multiswitch

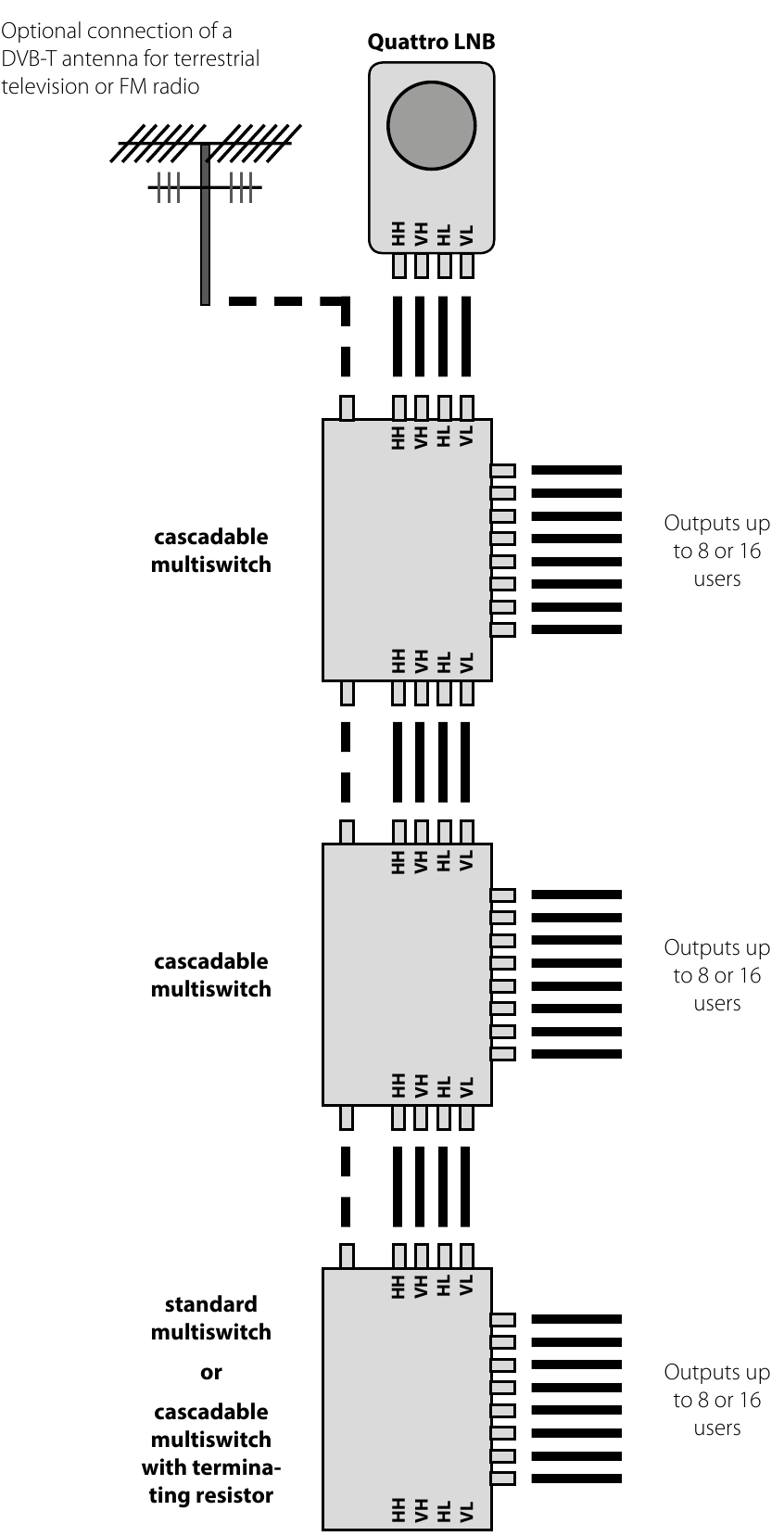

Voorbeeld 3: 1 satelliet met cascade multiswitch
Ongebruikte LNB-ingangen en -uitgangen van de cascadeerbare multiswitches mogen NIET worden voorzien van een afsluitweerstand (power pass)!
Uittreksel uit de Conformiteitsverklaring
Hierbij verklaart het bedrijf Megasat Werke GmbH dat de volgende apparaten in overeenstemming zijn met de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/30/EU en 2014/35/EU en Radio Equipment Directive 2014/53/EU:
- Multiswitch 5/8 (Art.-No. 0600150)
- Multiswitch 5/12 (Art.-No. 0600205)

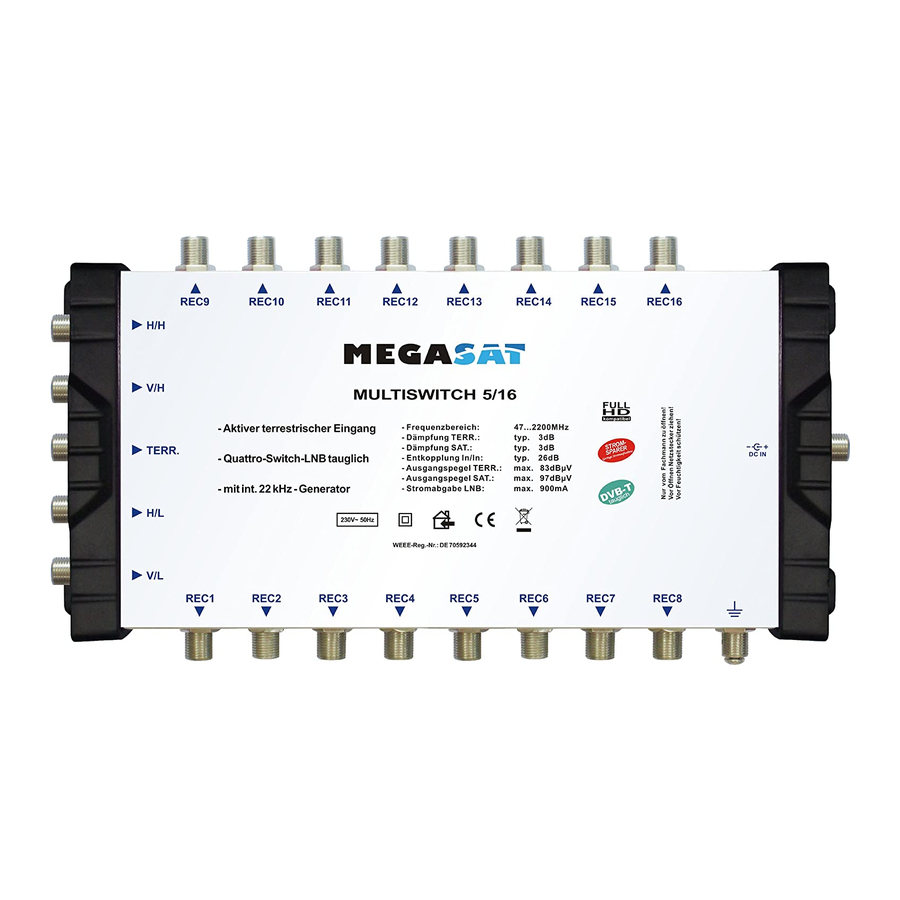

- Multiswitch 5/16 (Art.-No. 0600152)
- Multiswitch 9/8 (Art.-No. 0600151)
- Multiswitch 9/16 (Art.-No. 0600153)
- Multiswitch 17/8 (Art.-No. 0600154)
- Multiswitch 17/16 (Art.-No. 0600155)
- Multiswitch 5/8 C (Art.-No. 0600189)
- Multiswitch 5/16 C (Art.-No. 0600192)
- Multiswitch 9/8 C (Art.-No. 0600190)
- Multiswitch 9/16 C (Art.-No. 0600193)
- Multiswitch 17/8 C (Art.-No. 0600191)
- Multiswitch 17/16 C (Art.-No. 0600194)
De conformiteitsverklaring voor deze producten bevindt zich bij het bedrijf:
Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer
De conformiteitsverklaring kan onze homepage zijn:
www.megasat.tv/support/downloads
