LEGRAND HPM D817SLIMDP - Handleiding digitale timer

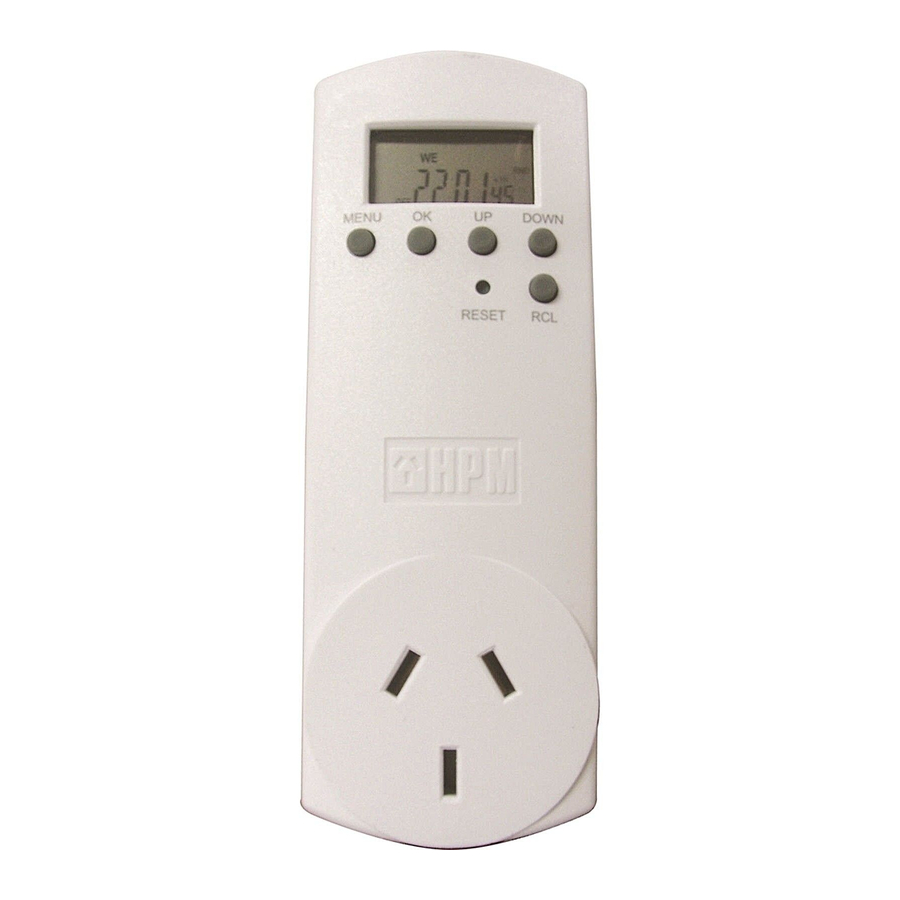

Over uw Slimline digitale timer

Deze 7-daagse digitale timer kan worden ingesteld met maximaal 16 programma's. Elk van deze kan worden ingesteld om dagelijks, wekelijks, dagelijks tijdens de werkweek, dagelijks in het weekend en in een verscheidenheid aan andere dagcombinaties te herhalen om de flexibiliteit te maximaliseren.

Daarnaast heeft deze timer een willekeurige functie en een countdown-modus.

Deze timer heeft een interne oplaadbare batterij om uw instellingen te bewaren in geval van een stroomstoring.
Wanneer de timer nieuw is, of gedurende een bepaalde tijd niet is gebruikt, moet de batterij mogelijk worden opgeladen voordat u uw timer kunt instellen. Steek de stekker van de timer enkele uren of een nacht in het stopcontact om de batterij op te laden.

Afmetingen mechanisme

Bediening

HPM raadt u aan deze instructies te bewaren voor toekomstig gebruik. Het instellen van een digitale timer kan in het begin verwarrend zijn. In essentie zijn er 3 stappen:

1. Stel de klok in.
2. Stel uw schakelprogramma's in.
3. Zet in de AUTO-modus en sluit uw apparaat aan.

De timer heeft 3 standen. Druk op de MENU button om van de ene modus naar de andere te gaan.

1. Klokmodus –
   Het scherm geeft de huidige tijd en dag weer.

2. Programmamodus –
   Hiermee kunt u bladeren om de 16 programma-instellingen te bekijken of in te stellen.

3. Countdown-modus –
   Hiermee kunt u de timer eenvoudig instellen om op een later tijdstip AAN of UIT te zetten.


Om vanuit de programma-instelling terug te keren naar de klokmodus, drukt u tweemaal op MENU.
Om vanuit de countdown-modus terug te keren naar de klokmodus, drukt u één keer op MENU.

Klokmodus - De klok instellen

1. Houd de ok button ingedrukt totdat de dag van de week knippert – druk op de up button om te bladeren en de dag te selecteren en druk vervolgens op ok.
2. Stel de uren in voor de huidige tijd – druk op ok – stel de minuten in en druk op ok en druk vervolgens op menu
3. Op het klokscherm staan 4 opties voor de modus – druk op de up button om door de modi te bladeren
4. Aan – directe override - altijd stroom
5. Uit – override uit – geen stroom
6. Auto Aan – Is een tijdelijke override waarbij de unit stroom geeft totdat het programma start. Het wordt eenmaal uitgeschakeld en de unit gaat door met het programma – bijvoorbeeld als het is aangesloten op een lamp en het is 18.00 uur, u stelt de timer in op 19.00 uur, deze modus schakelt het licht in totdat het programma start en blijft vervolgens uit- en inschakelen volgens het programma
7. Auto uit- is een rechte timer-modus. Schakelt het apparaat in en uit volgens de timerprogramma's


Programmamodus – Navigeren in de programmamodus

Druk op menu – 1on knippert – dit is om de inschakeltijd van het programma in te stellen

Druk op ok en de dagen van de week knipperen. Als de timer voor alle dagen van de week moet worden gebruikt, drukt u op ok of drukt u op up om door de opties te bladeren, d.w.z. enkele dagen of maandag woensdag vrijdag.

Druk op ok en stel de uren in voor de inschakeltijd – druk op ok en stel de minuten in voor de inschakeltijd. Druk op ok als u klaar bent en de 1on knippert opnieuw. Druk op up en het verandert in 1off

Druk op ok en de dagen van de week knipperen. Als de timer voor alle dagen van de week moet worden gebruikt, drukt u op ok of drukt u op up om door de opties te bladeren, d.w.z. enkele dagen, maandag woensdag vrijdag of gewoon zaterdag zondag enz.

Druk op ok en stel de uren in voor de uitschakeltijd – druk op ok en stel de minuten in voor de inschakeltijd. Druk op ok als u klaar bent en de 1off knippert opnieuw.

Als u een tweede programma wilt instellen, drukt u op up en 2on knippert. Dit is het 2e inschakelprogramma, volg de bovenstaande stappen om de 2on-tijd in te stellen en stel vervolgens de 2off-tijd in, enzovoort tot 16 programma's.

De timer activeren en timer-override

Om de timer uw apparaat automatisch te laten bedienen, moet het woord AUTO worden weergegeven in de klokmodus.

Druk op de UP button om door 4 opties te bladeren:

• ON: er is te allen tijde stroom beschikbaar voor uw apparaat.
  Dit is hetzelfde als uw apparaat in het stopcontact laten zitten.

• AUTO ON: er is stroom beschikbaar voor uw apparaat tot de volgende UITSCHAKELTIJD. In het voorbeeld in (xii) blijft een lamp die op de timer is aangesloten AAN tot 19:05 uur.

• OFF: er is geen stroom beschikbaar voor het apparaat dat op de timer is aangesloten. Dit is hetzelfde als het uitschakelen van het stopcontact. NB: dit is een handige instelling. Voor de veiligheid raadt HPM aan om de timer uit het stopcontact te halen en de UIT-schakelaar van het apparaat te gebruiken bij het uitvoeren van onderhoudstaken, zoals het vervangen van een lamp.

• AUTO OFF: er is geen stroom beschikbaar tot de volgende INSCHAKELTIJD. In het voorbeeld in (vii) blijft een lamp UIT tot 17:15 uur


Willekeurige functie

De willekeurige functie vertraagt de vooraf ingestelde AAN- en UIT-tijden van uw ingestelde programma's met 4 tot 32 minuten. Dit betekent dat u één programma kunt instellen om elke dag te herhalen, maar het schakelpatroon zal van dag tot dag een beetje verschillen. Deze functie is ideaal voor gebruik met lampen wanneer u op vakantie gaat, omdat het schakelpatroon niet voorspelbaar is.
Om de willekeurige functie in te schakelen, drukt u in de klokmodus één keer op de DOWN button. De letters RND worden op het display weergegeven.
Om de willekeurige functie uit te schakelen, drukt u nogmaals op de DOWN button.

Countdown-modus

Met de countdown-modus kunt u een vertraagde AAN- of UITSCHAKELING instellen. Het is een beetje zoals een kookwekker, behalve dat in plaats van een alarm dat afgaat wanneer de klok nul bereikt, de timer de stroom AAN of UIT schakelt.

1. Voordat u de countdown-tijd instelt, kiest u of u de stroom AAN of UIT wilt zetten nadat de tijd is verstreken:

• Vertraagde uitschakeling: gebruik de UP button om de timer in te schakelen op ON of AUTO ON voor een vertraagde uitschakeling
• Vertraagde inschakeling: gebruik de UP button om de timer in te schakelen op OFF of AUTO OFF voor een vertraagde inschakeling

2. Druk tweemaal op MENU om naar de countdown-modus te scrollen. De letters CTD worden boven de seconden op het display weergegeven.

3. Het display toont 0:00:00 en de uurpositie knippert. Gebruik de UP en DOWN buttons om het uur in te stellen (0-99). Druk op OK – de minutenpositie knippert.

4. Gebruik de UP en DOWN buttons om de minuut in te stellen (0-59). Druk op OK – de secondenpositie knippert.
5. Gebruik de UP en DOWN buttons om de seconden in te stellen (0-59). Druk op OK.
6. De timer begint meteen af te tellen en de letters CTD knipperen. Na 2 minuten keert het display terug naar de klokmodus. De countdown-modus overschrijft de geprogrammeerde instellingen en de willekeurige functie.
7. Om de countdown te annuleren, scrolt u naar het display van de countdown-modus en drukt u op RCL. Hint! Door op de RCL button in de klokmodus te drukken, wordt de tijd aangepast tussen standaard- en zomertijd – u moet terugkeren naar het display van de countdown-modus om de countdown te annuleren.

Programma's verwijderen

1. Om ALLE voorgeprogrammeerde instellingen te verwijderen, drukt u op de RESET button.
   De klok moet opnieuw worden ingesteld.
   – Om een individuele timerinstelling te verwijderen, herprogrammeert u het vereiste blok zodat de start- en eindtijden hetzelfde zijn
   OF
2. Scrol naar het blok dat u wilt verwijderen en druk op de MODE button. Het display verandert in --:--.
   Om de instelling op te halen, drukt u nogmaals op de MODE button.

Probleemoplossing

Timer schakelt niet uit

Als u slechts één programma gebruikt, controleer dan of de programma's correct zijn ingesteld - zorg er ook voor dat er geen programma in programma 2on staat - als er geen programma is ingesteld, moet het --:-- weergeven, een tijd van 0:00 betekent dat programma 2on is ingesteld om om middernacht aan te gaan en kan andere programma's op dit moment storen.

Timer schakelt niet in

Zorg ervoor dat het item dat op de timer is aangesloten, is ingeschakeld en dat de stekkerschakelaar is ingeschakeld. Om compatibiliteits-/verbindingsproblemen uit te sluiten, drukt u op het klokscherm op om door de modi te bladeren. Wanneer 'aan' is geselecteerd, moet het aangesloten apparaat inschakelen – zo niet, dan is het mogelijk niet compatibel.

Unit schakelt later in en uit dan programma (tussen 4 en 32 minuten later dan de ingestelde tijd)

Zorg ervoor dat de willekeurige functie niet is ingeschakeld - 'rnd' staat boven de seconden op het klokscherm als deze functie is ingeschakeld. Druk op de down button om dit uit of in te schakelen.

Opmerking: de timer moet in de automatische aan- of automatische uitstand staan om de timer te laten werken – wijzig dit door op op het klokscherm te drukken

Garantie

Legrand garandeert dit product gedurende een periode van 3 jaar vanaf de aankoopdatum.
Deze goederen worden geleverd met garanties die niet kunnen worden uitgesloten onder de Australische en Nieuw-Zeelandse consumentenwetten. U hebt recht op vervanging of terugbetaling voor een aanzienlijk defect en op compensatie voor ander redelijkerwijs voorzienbaar verlies of schade.
U hebt ook het recht om de goederen te laten repareren als de goederen niet van aanvaardbare kwaliteit zijn en het defect niet neerkomt op een aanzienlijk defect.
Raadpleeg de garantiekaart die bij dit product is gevoegd voor meer informatie.

Klantenservice

Voor alle vragen over klantenservice en technische ondersteuning kunt u van maandag tot vrijdag tijdens kantooruren bellen.

Legrand Australia
1300 369 777
www.hpm.com.au

Legrand - New Zealand
0800 476 009
www.hpm.co.nz
